ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH
SOLH CG1/CDG1 অ্যালুমিনিয়াম লাইটওয়েট বৃত্তাকার সিলিন্ডার, বোর φ20~100mm, পুরানো SMC CA1 সিরিজের জন্য উত্তরসূরি প্রতিস্থাপন সম্পূর্ণরূপে বিনিময়যোগ্য মাউন্টিং মাত্রা সহ। বৈশিষ্ট্য: লাইটওয়েট, সার্বজনীন ইনস্টলেশন, নমনীয় পাইপিং বিন্যাস, কম শব্দ এবং উচ্চ গতির কর্মক্ষমতা। অটোমেশন পরিবাহক লাইন, ইলেকট্রনিক সরঞ্জাম, প্যাকেজিং যন্ত্রপাতি, হালকা এবং মাঝারি লোডের জন্য হালকা শিল্প সরঞ্জাম, দীর্ঘ স্ট্রোক এবং উচ্চ-ফ্রিকোয়েন্সি রেসিপ্রোকেটিং অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
1. স্ট্যান্ডার্ড: নতুন প্রজন্মের SMC লাইটওয়েট বৃত্তাকার সিলিন্ডার, CA1 সিরিজের জন্য সরাসরি প্রতিস্থাপন।
2. উপাদান: এক্সট্রুড অ্যালুমিনিয়াম ব্যারেল এবং শেষ ক্যাপ, হার্ড ক্রোম ধাতুপট্টাবৃত পিস্টন রড। প্রচলিত স্ট্যান্ডার্ড সিলিন্ডারের চেয়ে 30% হালকা, উচ্চ শক্তি এবং ভাল তাপ অপচয়।
3. গঠন: থ্রেড লক শেষ ক্যাপ, সোজা বৃত্তাকার আকৃতি, সহজ disassembly এবং রক্ষণাবেক্ষণ. 4 দিকনির্দেশক এয়ার পোর্ট (90° ব্যবধান), অত্যন্ত নমনীয় পাইপিং ব্যবস্থা।
4. অপারেশন ভেরিয়েন্ট
-- CG1B ডাবল অ্যাক্টিং: উভয় প্রান্তে বায়ু সরবরাহ, সবচেয়ে সাধারণ আদর্শ মডেল
-- CG1S / CG1T একক অভিনয়: S=স্প্রিং রিটার্ন; টি = বসন্ত প্রসারিত, এয়ার কাট-অফের পরে স্বয়ংক্রিয় রিসেট
-- CG1W ডাবল রড: রড উভয় দিকে প্রসারিত, সিঙ্ক্রোনাস মুভমেন্ট, বর্ধিত অ্যান্টি-টরশন ক্ষমতা
-- CG1K নন-রোটেটিং রড: সুনির্দিষ্ট অবস্থান এবং অ্যান্টি-টুইস্টের জন্য হেক্সাগোনাল পিস্টন রড
4. কুশন: স্ট্যান্ডার্ড রাবার কুশন; বায়ু কুশন (প্রত্যয় A) উচ্চ গতির অধীনে প্রভাব এবং শব্দ কমাতে ঐচ্ছিক।
5. সিলিং: তেল জলাধার খাঁজ, কম স্টার্টআপ চাপ, তেল-মুক্ত অপারেশন, পরিষেবা জীবন ≥8 মিলিয়ন চক্র সহ কম-ঘর্ষণ যৌগিক সীল।
6. অবস্থান সনাক্তকরণ: CDG1 বিল্ট-ইন চৌম্বক রিং দিয়ে সজ্জিত, পিস্টন অবস্থানের প্রতিক্রিয়ার জন্য M9B/A93/Z73 অটো সুইচগুলির সাথে সামঞ্জস্যপূর্ণ; চুম্বক ছাড়া CG1, চৌম্বকীয় সুইচ ইনস্টল করতে পারে না।

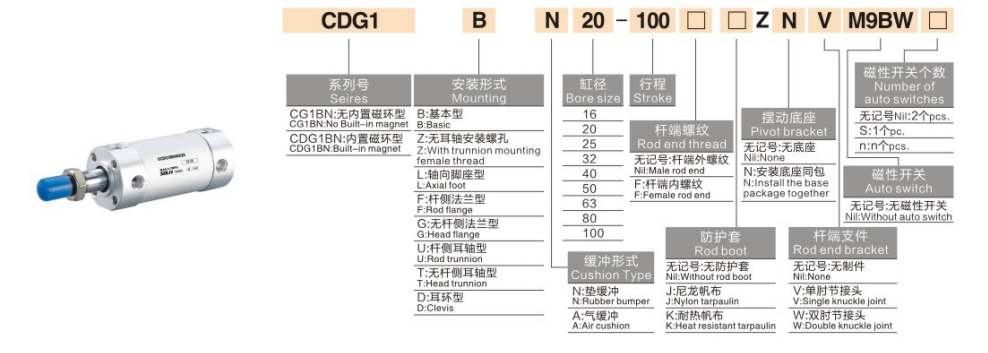

1. মডেল উদাহরণ: CDG1BN25-100Z
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| CG1/CDG1 |
সিরিজ কোড |
CG1 = চৌম্বক বলয় ছাড়া CDG1 = বিল্ট-ইন ম্যাগনেটিক রিং |
| B/S/T/W/K |
অ্যাকশন টাইপ |
বি = ডাবল অ্যাক্টিং এস = একক অভিনয় বসন্ত রিটার্ন T=একক অভিনয় স্প্রিং এক্সটেনড W=ডাবল রড K=অ-ঘূর্ণায়মান রড |
|
N |
রড শেষ থ্রেড |
N = মহিলা থ্রেড (মান); ফাঁকা = পুরুষ থ্রেড |
| 20/25/32/40/50/63/80/100 |
বোরের আকার (মিমি) |
φ20 ~ φ100 |
|
100 |
স্ট্রোক দৈর্ঘ্য |
সর্বোচ্চ 1000 মিমি ডবল অ্যাক্টিং সর্বোচ্চ 300 মিমি একক অভিনয় |
|
Z |
সংস্করণ কোড |
Z=নতুন আদর্শ সংস্করণ; ফাঁকা = পুরানো সংস্করণ |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- CDG1BN32-200Z：Bore32, stroke200, ডাবল অ্যাক্টিং, বিল্ট-ইন ম্যাগনেট, ফিমেল রড থ্রেড
-- CDG1S40-100Z：Bore40, stroke100, একক অভিনয় স্প্রিং রিটার্ন, অন্তর্নির্মিত চুম্বক
-- CDG1K50-150Z：Bore50, stroke150, নন-রোটেটিং হেক্সাগোনাল পিস্টন রড
|
প্যারামিটার আইটেম |
স্ট্যান্ডার্ড স্পেসিফিকেশন |
| বোর রেঞ্জ |
φ20,25,32,40,50,63,80,100 মিমি |
| অপারেটিং চাপ |
ডাবল অ্যাক্টিং: 0.05~1.0MPa একক অভিনয়: 0.1~1.0MPa |
| প্রমাণ চাপ |
1.5 এমপিএ |
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ +70℃；-10 ~ +60℃ চুম্বক সজ্জিত মডেলের জন্য |
| পিস্টন গতি |
এয়ার কুশন টাইপের জন্য 50 ~ 1000 মিমি/সে; 50 ~ 700 মিমি/সেকেন্ড |
| কুশন |
স্ট্যান্ডার্ড রাবার কুশন; এয়ার কুশন (A) ঐচ্ছিক |
| এয়ার পোর্ট থ্রেড |
RC1/8 (φ20/25/32/40), RC1/4 (φ50/63), RC3/8 (φ80), RC1/2 (φ100) |
| তৈলাক্তকরণ |
প্রাক-গ্রীসড, তেল-মুক্ত অপারেশন সমর্থিত |
| স্ট্রোক সহনশীলতা |
≤1000মিমি: ±1.4 মিমি；1000~1500মিমি: ±1.8 মিমি |
1. ডাবল অ্যাক্টিং CG1B
|
বোর (মিমি) |
খোঁচা (N) |
পুল ফোর্স (N) |
প্রায় অনুভূমিক লোড (কেজি) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
2. একক অভিনয় CG1S (স্প্রিং রিটার্ন @0.5MPa)
| বোর (মিমি) |
খোঁচা (N) |
স্প্রিং রিটার্ন ফোর্স (N) |
প্রায় অনুভূমিক লোড (কেজি) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |
1. মাউন্ট অপশন
-- B বেসিক টাইপ: শেষ ক্যাপ থ্রেডের মাধ্যমে সরাসরি ইনস্টলেশন (সবচেয়ে সাধারণ)

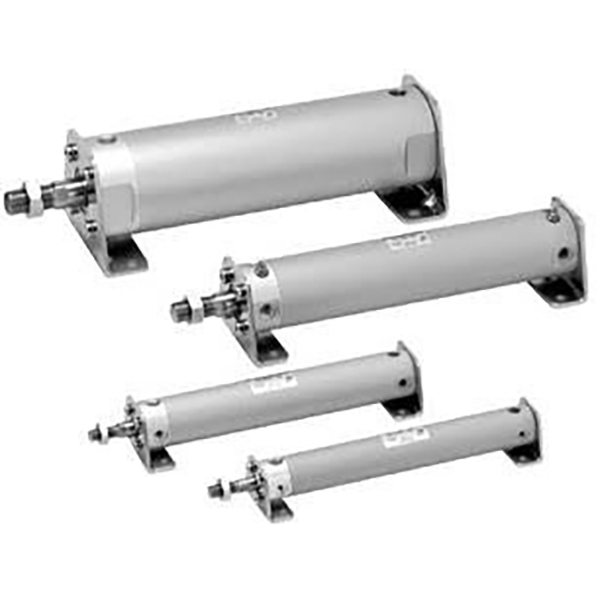

-- L ফুট মাউন্ট: পার্শ্ব মাউন্ট জন্য অক্ষীয় পাদদেশ বন্ধনী
-- F/G ফ্ল্যাঞ্জ: রড-সাইড/হেড-সাইড ফ্ল্যাঞ্জ প্লেট ফিক্সিং
-- সি/ডি ক্লিভিস: সুইং মেকানিজমের জন্য একক ক্লিভিস/ডাবল ক্লিভিস
-- ই ট্রুনিওন: টার্নওভার এবং সুইং মোশনের জন্য হেড-সাইড ট্রুনিয়ন মাউন্ট
2. প্রধান ডেরিভেটিভ সিরিজ
-- CDG1B: বিল্ট-ইন ম্যাগনেটের সাথে স্ট্যান্ডার্ড ডাবল অ্যাক্টিং
-- CDG1S/T: একক অভিনয় স্প্রিং রিটার্ন/বসন্ত প্রসারিত
-- CDG1W: ডাবল রড ডবল অ্যাক্টিং
-- CDG1K: অ-ঘূর্ণায়মান হেক্সাগোনাল পিস্টন রড
-- CDG1R: সীমিত অক্ষীয় স্থানের জন্য স্লিম ডাইরেক্ট মাউন্ট সংস্করণ
-- CDG1KR: ডাইরেক্ট মাউন্ট + নন-রোটেটিং রড ডবল অ্যাক্টিং
1. বোর নির্বাচন: প্রয়োজনীয় থ্রাস্ট এবং অনুভূমিক লোড গণনা করুন, রিজার্ভ ≥50% নিরাপত্তা মার্জিন; হালকা-মাঝারি লোড এবং দীর্ঘ-স্ট্রোক অ্যাপ্লিকেশনের জন্য CG1 কে অগ্রাধিকার দিন।
2. স্ট্রোক নিশ্চিতকরণ: অতিরিক্ত 10~20 মিমি ভ্রমণ মার্জিন যোগ করুন; সর্বোচ্চ স্ট্রোক: ডবল অভিনয় ≤1000mm, একক অভিনয় ≤300mm.
3. কনফিগারেশন ম্যাচিং
-- অপারেশন: ডাবল অ্যাক্টিং → বি; একক অভিনয় স্প্রিং রিটার্ন → এস; অ্যান্টি-টুইস্ট প্রয়োজনীয়তা → কে
-- কুশন: প্রত্যয় যোগ করুন একটি বায়ু কুশন যখন অপারেটিং গতি＞500mm/s
-- অবস্থানের প্রতিক্রিয়া: CDG1 চুম্বক সজ্জিত মডেল চয়ন করুন, M9B/A93 স্বয়ংক্রিয় সুইচগুলির সাথে মেলে
SOLH CG1/CDG1 অ্যালুমিনিয়াম লাইটওয়েট রাউন্ড সিলিন্ডার SMC CA1 সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য, মাল্টি-ডিরেকশন পাইপিং সহ লাইটওয়েট ডিজাইন, একাধিক মাউন্টিং পছন্দ, প্যাকেজিংয়ের জন্য আদর্শ লং-স্ট্রোক লিনিয়ার অ্যাকুয়েটর, কনভেয়র এবং ইলেকট্রনিক অটোমেশন উত্পাদন লাইন।
