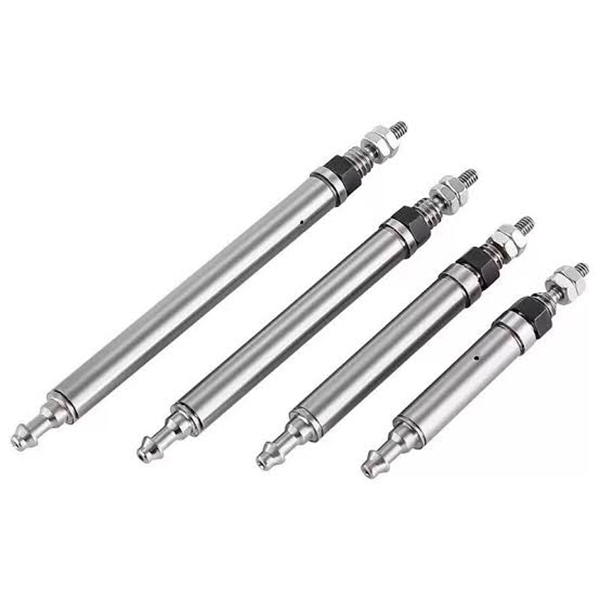

CJ1 সিরিজ মিনিয়েচার পিন সিলিন্ডার (আল্ট্রা-স্মল মাইক্রো এয়ার সিলিন্ডার φ2.5 / φ4mm)

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

     SOLH CJ1 সিরিজ হল অতি ক্ষুদ্রাকৃতির একক/ডাবল অ্যাক্টিং পিন-টাইপ সিলিন্ডার। মূল যোগ্যতা: অতি-কম্প্যাক্ট ক্ষুদ্র রূপরেখা, লাইটওয়েট নির্মাণ, কম আউটপুট থ্রাস্ট এবং দ্রুত প্রতিক্রিয়া। সীমিত স্থানের মধ্যে নির্ভুল ড্রাইভিং, মাইক্রো লোড পুশ এবং পুল টাস্ক, ইলেকট্রনিক্স এবং 3C অটোমেশনের জন্য ক্ষুদ্র স্টেশনগুলির জন্য ডিজাইন করা হয়েছে। এটি মাইক্রো অটোমেশন অ্যাপ্লিকেশনের জন্য মূল অ্যাকচুয়েটর।

মূল কাঠামো এবং নকশা বৈশিষ্ট্য

     -- ড্রাইভের ধরন: একক অভিনয় (বসন্তের রিটার্ন) এবং ডাবল অভিনয়। বোর বিকল্প: φ2.5 (একচেটিয়া অভিনয়); φ4 (একক/দ্বৈত অভিনয়ের জন্য উপলব্ধ)।

     -- স্ট্রাকচারাল বৈশিষ্ট্য: গোলাকার বডি, সরু পিন পিস্টন রড, বিল্ট-ইন কুশন নেই, বেসিক এন্ড-থ্রেড মাউন্ট করা। φ4 মডেলের বাইরের শরীরের ব্যাস মাত্র 4 মিমি, নেট ওজন কয়েক গ্রাম হিসাবে কম।

     -- গতিশীল কর্মক্ষমতা: কুশন-মুক্ত কাঠামো দ্রুত পিস্টন প্রতিক্রিয়া সক্ষম করে। অপারেটিং গতি: 50~500mm/s, উচ্চ-ফ্রিকোয়েন্সি শর্ট-স্ট্রোক আন্দোলনের জন্য উপযুক্ত।

     -- উপাদান এবং সিলিং: হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম বডি, এনবিআর সিল উপাদান, তেল-মুক্ত নকশা, পরিষ্কার বা সামান্য তৈলাক্ত কর্মশালার পরিবেশের সাথে সামঞ্জস্যপূর্ণ।

     -- নমনীয় ইনস্টলেশন: অক্ষীয় স্থিরকরণের জন্য উভয় প্রান্তে থ্রেড সহ মৌলিক সংস্করণ। রড-সাইড হেডের পোর্ট ওরিয়েন্টেশন ±90° সামঞ্জস্য করা যেতে পারে, সঙ্কুচিত লেআউটে টিউবিং রাউটিং এর জন্য সুবিধাজনক।

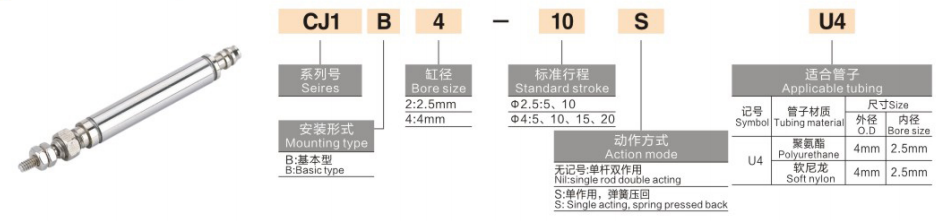

সম্পূর্ণ মডেল কোডিং নিয়ম

   1. মডেল উদাহরণ: CJ1B4-10SU4

   2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ

     -- CJ1B2-10SU4: বোর 2.5, স্ট্রোক 10, একক অভিনয় স্প্রিং রিটার্ন

     -- CJ1B4-15U4: বোর 4, স্ট্রোক 15, ডাবল অ্যাক্টিং

     -- CJ1B4-5SU4: বোর 4, স্ট্রোক 5, একক অভিনয় স্প্রিং রিটার্ন

ইউনিভার্সাল কোর টেকনিক্যাল স্পেসিফিকেশন (0.5MPa সাপ্লাই প্রেসার)

মূল প্রতিযোগিতামূলক সুবিধা

   1. টাইট ইনস্টলেশন স্থান জন্য অতি ক্ষুদ্র পদচিহ্ন

     -- ন্যূনতম বোর φ2.5, শরীরের বাইরের ব্যাস φ4, ওজন মাত্র 2~3.5g, অতি-কমপ্যাক্ট সরঞ্জাম লেআউটে সহজেই একত্রিত।

   2. কম খোঁচা স্পষ্টতা রৈখিক ড্রাইভিং

     -- আউটপুট থ্রাস্ট রেঞ্জ 0.64~6.3N @0.5MPa, মাইক্রো লোডের জন্য আদর্শ ≤100g, সূক্ষ্ম ছোট ওয়ার্কপিসের প্রভাবের ক্ষতি এড়ায়।

   3. উচ্চ ফ্রিকোয়েন্সি দ্রুত প্রতিক্রিয়া

     -- কুশন-মুক্ত কাঠামো দ্রুত অ্যাকচুয়েশন প্রদান করে, উৎপাদন দক্ষতা বাড়াতে প্রতি মিনিটে শর্ট-স্ট্রোক অপারেশন ≥300 চক্র সমর্থন করে।

   4. তেল-মুক্ত অপারেশন এবং দীর্ঘ সেবা জীবন

     -- এনবিআর সিলিং সিস্টেম পরিষ্কার উত্পাদন পরিবেশের জন্য তেল-মুক্ত সংকুচিত বায়ু সমর্থন করে; যান্ত্রিক পরিষেবা জীবন ≥3 মিলিয়ন চক্র।

   5. সামঞ্জস্যযোগ্য পোর্ট দিক এবং সহজ সমাবেশ

     -- রড-সাইড এয়ার পোর্ট আবর্তনযোগ্য ±90°। ডুয়াল-এন্ড বাহ্যিক থ্রেডগুলি অতিরিক্ত মাউন্টিং বন্ধনী ছাড়াই সরাসরি অক্ষীয় লক করার অনুমতি দেয়, যা সাইটে কমিশনিংকে সহজ করে।

মাউন্টিং বিকল্প এবং সাধারণ শিল্প অ্যাপ্লিকেশন

   1. মাউন্ট ফর্ম

     -- অক্ষীয় থ্রেড মাউন্টিং: সোজা ধাক্কা-টান গতির জন্য সরাসরি উভয় প্রান্তকে স্ক্রু করুন

     -- সাইড ব্র্যাকেট মাউন্ট করা: পার্শ্বীয় ইনস্টলেশনের জন্য ঐচ্ছিক ক্ষুদ্র বন্ধনী, সুইং বা সাইড ড্রাইভিংয়ের জন্য উপযুক্ত

   2. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     -- 3C এবং ইলেকট্রনিক্স: মোবাইল বোতামের স্থায়িত্ব পরীক্ষা, মাইক্রো প্লাস্টিক পার্ট ক্ল্যাম্পিং, চিপ ইজেকশন এবং পজিশনিং

     -- স্পষ্টতা যন্ত্র: মিনি ভালভ স্যুইচিং, ফাইবার অপটিক পজিশনিং, সূক্ষ্ম সমন্বয় প্রক্রিয়া

     -- সাধারণ অটোমেশন: মাইক্রো কম্পোনেন্ট লোডিং/আনলোডিং, লাইটওয়েট লেবেল পিলিং, মিনিয়েচার জিগ অ্যাকচুয়েশন

     -- চিকিৎসা সরঞ্জাম: ছোট যন্ত্র টেলিস্কোপিক গতি, মাইক্রো ফ্লুইড প্রপালশন, নির্ভুল অবস্থান নির্ধারণ সমাবেশ

3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

   1. পেলোডের উপর ভিত্তি করে বোর নির্বাচন

     -- লোডের জন্য φ2.5 ≤50g；φ4 লোড 50~100g এর জন্য। কম থ্রাস্ট বৈশিষ্ট্যের কারণে ন্যূনতম 50% নিরাপত্তা মার্জিন সংরক্ষণ করুন।

   2. স্ট্রোক নিশ্চিতকরণ

     -- প্রয়োজনীয় ভ্রমণ দূরত্ব অনুযায়ী স্ট্রোক নির্বাচন করুন; স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি অপারেশনের জন্য ছোট স্ট্রোককে অগ্রাধিকার দিন।

   3. অ্যাকশন মোড নির্বাচন

     -- একক অভিনয় (প্রত্যয় S সহ): পাওয়ার-ফেল সেফটি ডিজাইনের জন্য স্প্রিং রিসেট সহ একমুখী ধাক্কা/টান

     -- ডাবল অভিনয়: রিটার্ন স্প্রিং ছাড়া দ্বিমুখী সুনির্দিষ্ট রৈখিক ড্রাইভিং

এক বাক্যের সারাংশ

     SOLH CJ1 আল্ট্রা-মিনিয়েচার পিন নিউমেটিক সিলিন্ডার সিঙ্গেল স্প্রিং রিটার্ন এবং ডাবল অ্যাক্টিং ভেরিয়েন্টে φ2.5 / φ4 বোর, আল্ট্রা-লাইটওয়েট কমপ্যাক্ট ডিজাইন এবং অ্যাডজাস্টেবল এয়ার পোর্ট ডিরেকশনে পাওয়া যায়, কম থ্রাস্ট প্রিসিশন মাইক্রো লিনিয়ার মোশন প্রদান করে, 3C টেস্টিং এবং মেডিক্যাল ইকুইপমেন্টে অটোমেটিক যন্ত্রাংশের জন্য ব্যাপকভাবে গৃহীত।
