ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

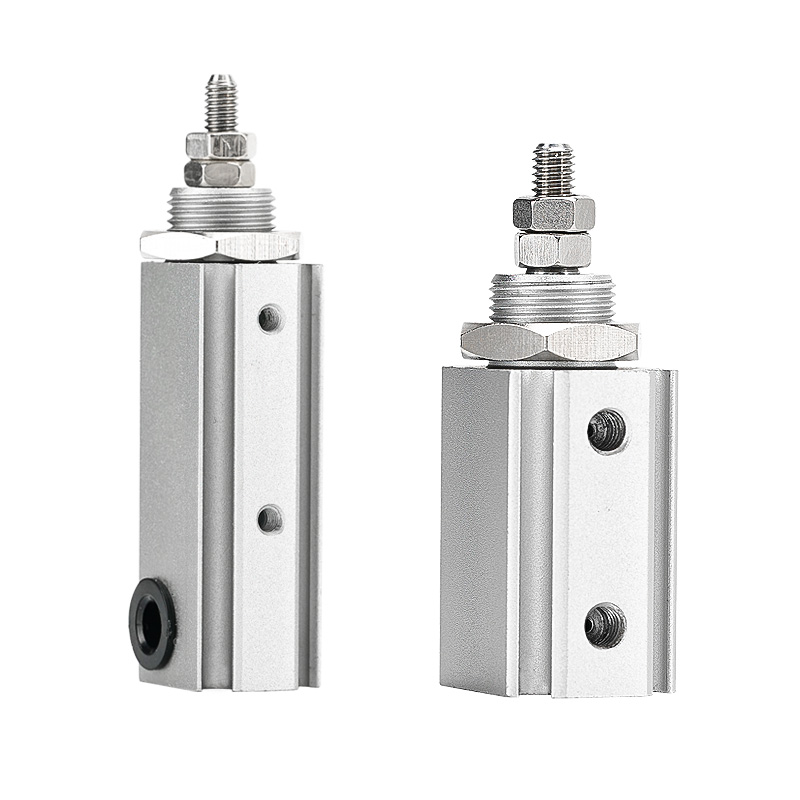

SOLH CJP2 সিরিজ কম্প্যাক্ট ডাবল অ্যাক্টিং পিন সিলিন্ডার। মূল সুবিধা: অতি-সংক্ষিপ্ত শরীর, লাইটওয়েট গঠন, স্থিতিশীল দ্বিমুখী থ্রাস্ট এবং নির্ভরযোগ্য উচ্চ-ফ্রিকোয়েন্সি অপারেশন। সীমাবদ্ধ স্থান, মাঝারি মাইক্রো লোড এবং হাই-সাইকেল স্বয়ংক্রিয় স্টেশনগুলির মধ্যে দ্বিমুখী নির্ভুলতা পুশ-টান আন্দোলনের জন্য ডিজাইন করা হয়েছে। এটি মাইক্রো দ্বিমুখী রৈখিক ড্রাইভিং অ্যাপ্লিকেশনগুলির জন্য মূলধারার মডেল।
-- ড্রাইভ মোড: ডাবল অ্যাক্টিং (স্ট্রোক প্রসারিত এবং প্রত্যাহার উভয়ের জন্য বায়ু সরবরাহ)। বোর পরিসর: Ø4 / 6 / 10 / 16 মিমি, মাইক্রো থেকে ছোট পেলোড কভার করে।
-- স্ট্রাকচার: এক্সট্রুড অ্যালুমিনিয়াম বডি (প্রথাগত ব্রাস সংস্করণ থেকে আপগ্রেড করা হয়েছে), 55%~65% হালকা ওজন। প্রভাব এবং শব্দ কমাতে উভয় প্রান্তে রাবার কুশন দিয়ে সজ্জিত।
-- বহুমুখী মাউন্টিং: 6টি মাউন্টিং কনফিগারেশন উপলব্ধ: মৌলিক প্রকার, প্যানেল মাউন্ট, ফ্ল্যাঞ্জ মাউন্ট, ফুট মাউন্ট, ট্রুনিয়ন মাউন্ট এবং মাল্টি-অরিয়েন্টেশন ইনস্টলেশনের জন্য ক্লিভিস মাউন্ট।
-- সেন্সর সামঞ্জস্যতা: চৌম্বকীয় রিং সহ নির্মিত সমস্ত স্পেসিফিকেশন, অতিরিক্ত বন্ধনী ছাড়াই ন্যূনতম Ø4 বোর এবং 5 মিমি স্ট্রোক সহ দুটি চৌম্বকীয় সুইচের ইনস্টলেশন সমর্থন করে।
-- উপাদান এবং সিলিং: হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম + এনবিআর সিল, তেল-মুক্ত অপারেশন, পরিষ্কার বা সামান্য তৈলাক্ত পরিবেশের জন্য উপযুক্ত। যান্ত্রিক পরিষেবা জীবন ≥3 মিলিয়ন চক্র।

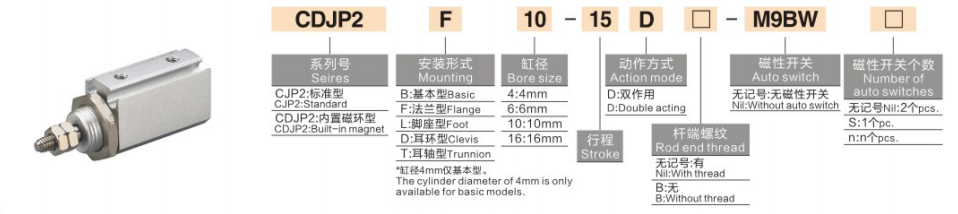

1. মডেল উদাহরণ: CDJP2B10-15D-M9B
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| CJP2/CDJP2 |
সিরিজ কোড |
CJP2 = চৌম্বক বলয় ছাড়া CDJP2 = বিল্ট-ইন ম্যাগনেটিক রিং |
| বি/এফ/এল/টি |
মাউন্ট টাইপ |
বি = মৌলিক; F=প্যানেল মাউন্ট; এল = ফ্ল্যাঞ্জ; টি = ফুট মাউন্ট |
|
10 |
বোরের আকার (মিমি) |
Ø4/6/10/16 |
|
15 |
স্ট্যান্ডার্ড স্ট্রোক (মিমি) |
5/10/15/20/25/30 |
|
D |
অ্যাকশন কোড |
D = ডাবল অ্যাক্টিং (স্থির চিহ্নিতকরণ) |
| -M9B |
ম্যাগনেটিক সুইচ |
ঐচ্ছিক, দ্বিমুখী অবস্থান সনাক্তকরণের জন্য 2টি সুইচ সমর্থন করে |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- CJP2B6-20D: বোর 6, স্ট্রোক 20, ডাবল অ্যাক্টিং বেসিক টাইপ, কোন চৌম্বকীয় রিং নেই
-- CDJP2F4-10D: বোর 4, স্ট্রোক 10, প্যানেল মাউন্ট, অন্তর্নির্মিত চৌম্বকীয় রিং
-- CDJP2B16-30D-2M9B：বোর 16, স্ট্রোক 30, বেসিক টাইপ, দুটি M9B সুইচ দিয়ে সজ্জিত
|
প্যারামিটার আইটেম |
Ø4 |
Ø6 |
Ø10 |
Ø16 |
| বোর (মিমি) |
4 |
6 |
10 |
16 |
| স্ট্যান্ডার্ড স্ট্রোক (মিমি) |
5/10/15/20 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
5/10/15/20/25/30 |
| অপারেটিং প্রেসার (MPa) |
০.১৫~০.৭ |
0.12~0.7 |
০.০৬~০.৭ |
০.০৬~০.৭ |
| থ্রাস্ট @0.5MPa (N) |
প্রসারিত করুন: 6.3; প্রত্যাহার করুন: 5.4 |
প্রসারিত করুন: 14.1; প্রত্যাহার: 12.4 |
প্রসারিত করুন: 39.3; প্রত্যাহার করুন: 35.3 |
প্রসারিত করুন: 98.5; প্রত্যাহার করুন: 90.2 |
| কুশন |
দুই প্রান্তে রাবারের কুশন |
|
|
|
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ +70℃ (পাইপিংয়ের ভিতরে আইসিং নেই) |
|
|
|
| প্রায় নেট ওজন (গ্রাম) |
~7 |
~12 |
~25 |
~50 |
| এয়ার কানেকশন |
OD4 PU টিউবিংয়ের জন্য সরাসরি পুশ-ইন ফিটিং |
|
|
|
1. অতি-সংক্ষিপ্ত লাইটওয়েট শরীর
-- লিগ্যাসি CJP মডেলের তুলনায় সামগ্রিক দৈর্ঘ্য 6~9.5mm দ্বারা ছোট করা হয়েছে, ওজন 55%~65% কমেছে, অতি-সীমাবদ্ধ ইনস্টলেশন লেআউটের জন্য উপযুক্ত।
2. স্থিতিশীল দ্বিমুখী আউটপুট
-- রিটার্ন স্প্রিং ছাড়া ডাবল অভিনয় নকশা. দ্বিমুখী থ্রাস্ট 100g ~ 5kg পেলোডের জন্য উপযুক্ত সমতুল্য একক অভিনয় সিলিন্ডারের চেয়ে 30%~50% বেশি।
3. উচ্চ ফ্রিকোয়েন্সি এবং কম শব্দ অপারেশন
-- রাবার কুশন + কম ঘর্ষণ সিলিং। অপারেটিং গতি 50~500mm/s, 200cpm এর উপরে স্থিতিশীল, প্রভাব নয়েজ ≤60dB।
4. একাধিক মাউন্ট এবং সম্পূর্ণ চৌম্বক রিং মান
-- 6টি মাউন্টিং ফর্ম জটিল টুলিং লেআউটের সাথে খাপ খায়। সব মাপের জন্য সজ্জিত চৌম্বক রিং, এমনকি ন্যূনতম Ø4 বোর সুবিধাজনক অবস্থান পর্যবেক্ষণের জন্য ডুয়াল ম্যাগনেটিক সুইচ সমর্থন করে।
5. তেল-মুক্ত নকশা এবং দীর্ঘ সেবা জীবন
- পরিষ্কার উত্পাদন লাইনের সাথে সামঞ্জস্যপূর্ণ। শক্ত অ্যালুমিনিয়াম বডি এবং পরিধান-প্রতিরোধী সীলগুলি ≥3 মিলিয়ন চক্রের স্থিতিশীল অপারেশন নিশ্চিত করে।
1. মাউন্ট ফর্ম
-- বেসিক টাইপ (বি): সোজা পুশ-পুলের জন্য এক্সটার্নাল থ্রেড এক্সিয়াল ফিক্সিং শেষ করুন
-- প্যানেলের ধরন (F): অতি-পাতলা লেআউটের জন্য সরঞ্জাম প্যানেলে বডি এমবেড করা হয়েছে
-- ফ্ল্যাঞ্জ টাইপ (L): উল্লম্ব লোড অ্যাপ্লিকেশনের জন্য রড সাইড ফ্ল্যাঞ্জ ফিক্সিং
-- পায়ের ধরন (টি): অনুভূমিক পার্শ্বীয় পুশ-পুলের জন্য নীচের ফুট মাউন্ট
2. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
-- 3C ইলেকট্রনিক্স: মাইক্রো কম্পোনেন্ট গ্রিপিং, চিপ ইজেকশন, বোতামের স্থায়িত্ব পরীক্ষা, ক্ষুদ্র জিগ ড্রাইভিং
-- যথার্থ সরঞ্জাম: মাইক্রো ভালভ স্যুইচিং, ফাইবার পজিশনিং, যন্ত্রের সূক্ষ্ম সমন্বয়, ক্ষুদ্র স্লাইডার অ্যাকচুয়েশন
-- সাধারণ অটোমেশন: উচ্চ-ফ্রিকোয়েন্সি লোডিং/আনলোডিং, লেবেল পিলিং, শর্ট-স্ট্রোক ওয়ার্কপিস স্থানান্তর
--মেডিকেল ডিভাইস: ছোট যন্ত্র টেলিস্কোপিক মুভমেন্ট, মাইক্রো ফ্লুইড প্রপালশন, নির্ভুল পজিশনিং অ্যাসেম্বলি
|
তুলনা আইটেম |
CJP2 ডাবল অ্যাক্টিং পিন সিলিন্ডার |
CJ1 আল্ট্রা-মিনি পিন সিলিন্ডার |
সিজেপি একক অভিনয় পিন সিলিন্ডার |
| বোর রেঞ্জ (মিমি) |
Ø4/6/10/16 |
Ø2.5/4 |
Ø6/10/16 |
| অ্যাকশন মোড |
দ্বৈত অভিনয় (দ্বিমুখী খোঁচা) |
একক/দ্বৈত অভিনয় |
একক অভিনয় (বসন্ত ফিরে) |
| থ্রাস্ট @0.5MPa (N) |
5.4~98.5 (মাঝারি) |
0.64~6.3 (অতি-নিম্ন) |
10~50 (ছোট) |
| ওজন (গ্রাম) |
7~50 (হালকা) |
2~3.5 (অতি-আলো) |
10~30 (মাঝারি) |
| শরীরের দৈর্ঘ্য |
অতি সংক্ষিপ্ত |
সবচেয়ে ছোট |
স্ট্যান্ডার্ড |
| খরচ স্তর |
মাঝারি, উচ্চ খরচ-কর্মক্ষমতা |
নিম্ন (অর্থনীতি) |
মাঝারি |
| আদর্শ দৃশ্যকল্প |
দ্বিমুখী ড্রাইভিং, মাঝারি মাইক্রো লোড, উচ্চ ফ্রিকোয়েন্সি |
অত্যন্ত সীমিত স্থান, অতি-হালকা মাইক্রো লোড |
একমুখী ড্রাইভিং, পাওয়ার-অফ স্প্রিং রিসেট প্রয়োজন |
1. পেলোডের উপর ভিত্তি করে বোর নির্বাচন
-- Ø4 ≤0.5kg；Ø6=0.5~1kg；Ø10=1~3kg；Ø16=3~5kg। রিজার্ভ ≥30% নিরাপত্তা মার্জিন।
2. স্ট্রোক নিশ্চিতকরণ
-- প্রয়োজনীয় ভ্রমণ অনুযায়ী স্ট্রোক নির্বাচন করুন; স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি সাইক্লিংয়ের জন্য ছোট স্ট্রোককে অগ্রাধিকার দিন।
3. কনফিগারেশন মিল
-- অবস্থান বন্ধ লুপ নিয়ন্ত্রণ: দ্বিমুখী অবস্থান প্রতিক্রিয়ার জন্য দুটি M9B চৌম্বকীয় সুইচ সজ্জিত করুন৷
-- ইন্সটলেশন লেআউট: প্যানেল টাইপ (F) এমবেড করা যন্ত্রপাতির জন্য; অক্ষীয় থ্রেডেড সমাবেশের জন্য মৌলিক প্রকার (B)।
SOLH CJP2 কমপ্যাক্ট ডাবল অ্যাক্টিং পিন বায়ুসংক্রান্ত সিলিন্ডারের বৈশিষ্ট্যগুলি অতি-শর্ট লাইটওয়েট বডি, দ্বিমুখী স্থিতিশীল থ্রাস্ট, রাবার কুশন এবং 6 মাউন্টিং ভেরিয়েন্ট; CDJP2 সংস্করণ অন্তর্নির্মিত চৌম্বকীয় রিং M9 সিরিজের সুইচগুলির সাথে সামঞ্জস্যপূর্ণ, 3C-তে দ্বিমুখী শর্ট-স্ট্রোক পুশ-পুল টাস্কের জন্য আদর্শ মাইক্রো লিনিয়ার অ্যাকুয়েটর, নির্ভুল যন্ত্র এবং মেডিকেল অটোমেশন সরঞ্জাম।
