CXSJ সিরিজ কমপ্যাক্ট টুইন সিলিন্ডার | আল্ট্রা-স্লিম ডাবল পিস্টন ডাবল রড সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ এবং মূল গঠন

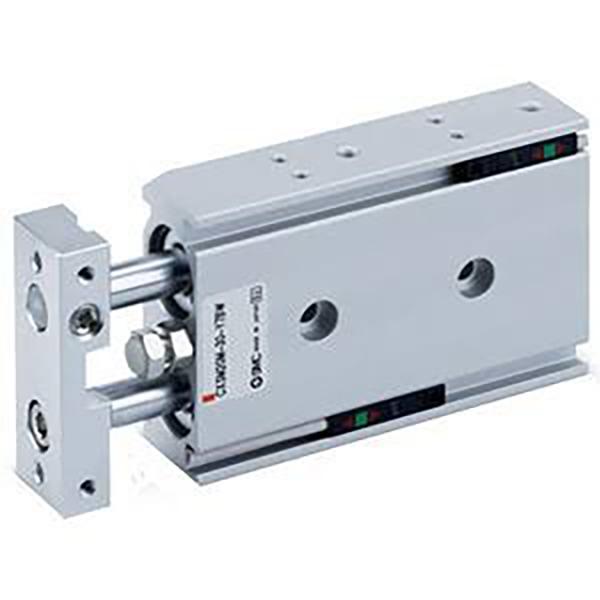

SOLH CXSJ সিরিজ হল স্ট্যান্ডার্ড CXS টুইন সিলিন্ডারের একটি আপগ্রেড করা আল্ট্রা-কম্প্যাক্ট সংস্করণ। একটি ডবল-পিস্টন এবং ডাবল-গাইড-রড সমন্বিত কাঠামো গ্রহণ করে, এটি সরবরাহ করেএকক সিলিন্ডারের তুলনায় ডাবল থ্রাস্ট এবং ±0.1° এর শূন্য ঘূর্ণন নির্ভুলতা অর্জন করে। প্রথাগত CXS মডেলের তুলনায় ছোট দৈর্ঘ্য, সংকীর্ণ প্রস্থ এবং হালকা ওজন সহ অপ্টিমাইজ করা, CXSJ সিরিজে আরও নমনীয় মাউন্টিং বৈশিষ্ট্য রয়েছে এবং এটি বিশেষভাবে বাছাই এবং স্থান, উপাদান স্থানান্তর, নির্ভুল অবস্থান এবং অতি-সীমাবদ্ধ অটোমেশন স্পেসগুলিতে হালকা-লোড প্রেসিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

মূল কাঠামোগত সুবিধা

• ডুয়াল পিস্টন এবং ডুয়াল গাইড রড ইন্টিগ্রেশন: ঐচ্ছিক স্লাইড বিয়ারিং (M) এবং বল বিয়ারিং (L) সার্বজনীন সামগ্রিক মাত্রা, ভারসাম্য স্থায়িত্ব, নির্ভুলতা এবং বিভিন্ন কাজের অবস্থার জন্য খরচ সহ কনফিগারেশন।

• বিপরীত চৌম্বকীয় সুইচ বেস: কাঠামোগত হস্তক্ষেপ ছাড়াই 4-দিক ইনস্টলেশন সমর্থন করে, নমনীয় বহু-কোণ অবস্থান সনাক্তকরণ এবং প্রতিসম বাম/ডান মাউন্টিং অভিযোজন সক্ষম করে।

• স্ট্যান্ডার্ড বাফার এবং ম্যাগনেটিক ডিজাইন: স্থিতিশীল কুশনিং জন্য ডুয়াল-শেষ রাবার বাফার দিয়ে সজ্জিত; বিল্ট-ইন ম্যাগনেটিক রিং (জেড প্রত্যয়) চৌম্বক সুইচ ইনস্টলেশনের জন্য সংরক্ষিত। কোন এয়ার বাফার (AZ) বিকল্প নেই, রাবার বাফার স্ট্যান্ডার্ড শক শোষণ হিসাবে কাজ করে।

• ছোট বোরসের জন্য ডুয়াল পোর্টিং ডিজাইন: φ6 এবং φ10 বোরের আকার দ্বৈত অক্ষীয় এবং সাইড পাইপিং সমর্থন করে, অতি-কমপ্যাক্ট সরঞ্জাম লেআউটে পাইপলাইন বিন্যাসকে ব্যাপকভাবে অপ্টিমাইজ করে।

কোর সাব-সিরিজ শ্রেণীবিভাগ (বিয়ারিং এবং রড টাইপ)

কমপ্যাক্ট অটোমেশন চাহিদার সম্পূর্ণ কভারেজ অর্জন করে, কম-স্পিড হেভি-লোড, হাই-স্পিড নির্ভুলতা এবং ডাবল-আউটপুট কাজের পরিস্থিতির সাথে মেলে চারটি মূল মডেল কভার করে CXSJ সিরিজ।

সম্পূর্ণ মডেল নামকরণের নিয়ম

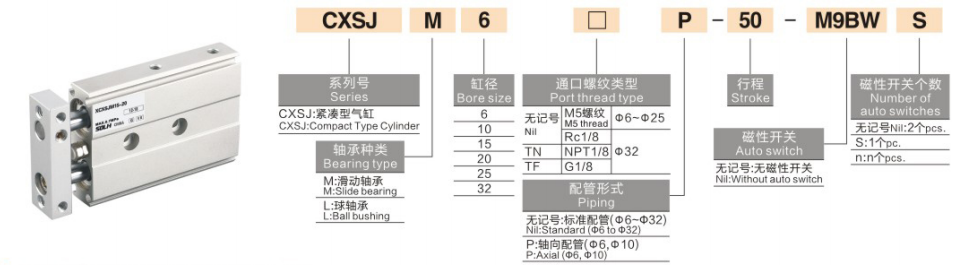

মডেলের উদাহরণ: CXSJL20-50Z-M9B

1. নামকরণ কোড সংজ্ঞা

1. সিরিজ কোড: CXSJ + বিয়ারিং এবং রড টাইপ (M / L / WM / WL)

2. বোর সাইজ: 6 / 10 / 15 / 20 / 25 / 32 মিমি (সম্পূর্ণ স্ট্যান্ডার্ড বোর পরিসীমা)

3. স্ট্যান্ডার্ড স্ট্রোক: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 মিমি (সর্বোচ্চ স্ট্রোক: 100 মিমি)

4. বাফার এবং ম্যাগনেটিক রিং কনফিগারেশন

￮ Z: স্ট্যান্ডার্ড কনফিগারেশন (বিল্ট-ইন ম্যাগনেটিক রিং + ডুয়াল-এন্ড রাবার বাফার, ম্যাগনেটিক সুইচ ইনস্টলেশনের সাথে সামঞ্জস্যপূর্ণ)

￮ Z প্রত্যয় নেই: অ-চৌম্বকীয় প্রকার (চৌম্বকীয় সুইচ অনুপলব্ধ)

￮ দ্রষ্টব্য: CXSJ সিরিজ শুধুমাত্র রাবার বাফার সমর্থন করে, কোন এয়ার বাফার (AZ) বিকল্প নেই

5. ম্যাগনেটিক সুইচ: ঐচ্ছিক D-M9B, D-A93, D-M9N; সরাসরি 4-দিক বিপরীত বেস সামঞ্জস্যের সাথে পাশের খাঁজে ইনস্টল করা হয়েছে

6. লক ডিভাইস (ঐচ্ছিক): R (লক প্রত্যাহার করুন), P (লক প্রসারিত করুন)

সাধারণ মান প্রযুক্তিগত পরামিতি

(স্ট্যান্ডার্ড পরীক্ষার শর্ত: 20 ℃ স্বাভাবিক তাপমাত্রা, শুষ্ক বায়ু)

• অপারেশন মোড: ডাবল-অ্যাক্টিং ডুয়াল-পিস্টন ড্রাইভিং (ডাবল থ্রাস্ট আউটপুট)

• কাজের চাপ পরিসীমা: 0.1~0.7MPa (φ6: সর্বনিম্ন 0.15MPa; φ10~φ32: সর্বনিম্ন 0.1MPa)

• প্রমাণ চাপ: 1.05MPa

• পরিবেষ্টিত তাপমাত্রা: -10℃~60℃ (বরফ মুক্ত পরিবেশ)

• অপারেটিং গতি: 30~800mm/s (800mm/s পর্যন্ত CXSJL হাই-স্পিড টাইপ; CXSJM 30~600mm/s)

• বিরোধী ঘূর্ণন নির্ভুলতা: ±0.1° (শূন্য টর্শন নির্ভুলতা, স্ট্যান্ডার্ড CXS সিরিজের সাথে সামঞ্জস্যপূর্ণ)

• বাফার মোড: ডুয়াল-এন্ড রাবার বাফার শুধুমাত্র (কোন এয়ার বাফার বিকল্প নেই)

• পাইপিং পোর্ট সাইজ

￮ φ6 / φ10: M5×0.8 (অক্ষীয় এবং পার্শ্ব দ্বৈত পাইপিং সমর্থন)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (শুধুমাত্র সাইড পাইপিং)

• মাউন্টিং পদ্ধতি: 3-পার্শ্বযুক্ত মাউন্টিং (নীচে / উপরে / পাশে); বিপরীত বেস প্রতিসম বাম এবং ডান ইনস্টলেশন সমর্থন করে

তাত্ত্বিক থ্রাস্ট এবং টেনশন ডেটা (@0.5MPa, ইউনিট: N)

ডাবল-পিস্টন গঠন প্রদান করেডবল আউটপুট বল একই বোর আকারের একক-পিস্টন সিলিন্ডারের সাথে তুলনা করা হয়

CXSJ বনাম CXS কোর পার্থক্য তুলনা

CXSJ হল CXS-এর আপগ্রেড করা আল্ট্রা-কম্প্যাক্ট সংস্করণ, বিশেষভাবে সংকীর্ণ-স্পেস অটোমেশন পরিস্থিতির জন্য অপ্টিমাইজ করা হয়েছে

দ্রুত নির্বাচন গাইড

1. বিয়ারিং এবং রড টাইপ নির্বাচন: পরিধান-প্রতিরোধী ভারী-লোড এবং ধুলোময় পরিবেশের জন্য CXSJM বেছে নিন; উচ্চ-গতির মসৃণ এবং ঘন ঘন আদান-প্রদানের জন্য CXSJL নির্বাচন করুন; ডুয়াল-এন্ড রড আউটপুট এবং দ্বিপাক্ষিক সিঙ্ক্রোনাস অপারেশনের জন্য CXSJWM/CXSJWL গ্রহণ করুন।

2. মডেল সংস্করণ নির্বাচন: অতি-কমপ্যাক্ট স্থান এবং অক্ষীয় পাইপিং চাহিদার জন্য CXSJ পছন্দ করুন; এয়ার বাফার বা ভারী প্রভাব প্রতিরোধের প্রয়োজন হলে স্ট্যান্ডার্ড CXS বেছে নিন।

3. চৌম্বকীয় কনফিগারেশন নির্বাচন: চৌম্বকীয় সুইচ দিয়ে অবস্থান সনাক্তকরণের জন্য Z প্রত্যয় নির্বাচন করুন; অ-চৌম্বকীয় এবং চৌম্বক-হস্তক্ষেপ-সংবেদনশীল পরিস্থিতিতে Z বাদ দিন।

4. বোর এবং স্ট্রোক নির্বাচন: প্রকৃত লোড এবং থ্রাস্ট চাহিদার উপর ভিত্তি করে বোরের আকার নির্ধারণ করুন; স্ট্যান্ডার্ড স্ট্রোকের পরিসর হল 5~100mm (সর্বোচ্চ স্ট্রোকের সীমা: 100mm)।

এক বাক্যের সারাংশ

     SOLH CXSJ সিরিজের আল্ট্রা-কমপ্যাক্ট টুইন সিলিন্ডারে রয়েছে ডাবল-পিস্টন ডাবল-রড হাই থ্রাস্ট, ±0.1° শূন্য ঘূর্ণন নির্ভুলতা, আল্ট্রা-স্লিম অপ্টিমাইজড সাইজ এবং 4-ওয়ে নমনীয় মাউন্টিং, উচ্চ-নির্ভুলতা পজিশন পিক-এন্ড-ট্রাম্যাট-প্লেস-এ অটো-ম্যাট-প্লেস করার জন্য সর্বোত্তম বায়ুসংক্রান্ত সমাধান। সরঞ্জাম
