ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH
CY1S
CY1L

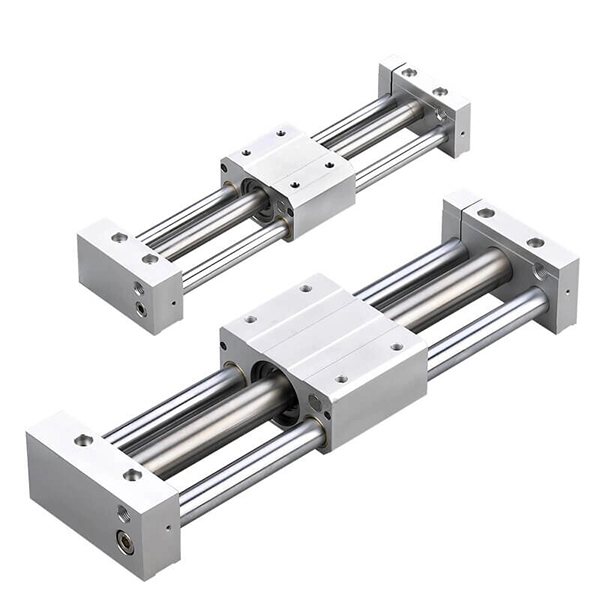

SOLH CY1 সিরিজ হল একটি ক্লাসিক এবং লাভজনক ম্যাগনেটিক কাপলিং রডলেস সিলিন্ডার, যা আপগ্রেড করা CY3 সিরিজের ভিত্তিগত পূর্বসূরি হিসেবে কাজ করে। এটি একটি নন-কন্টাক্ট ম্যাগনেটিক সিঙ্ক্রোনাস ড্রাইভিং স্ট্রাকচার গ্রহণ করে, যেখানে অভ্যন্তরীণ পিস্টন এবং বাহ্যিক স্লাইড টেবিল শক্তিশালী চৌম্বকীয় শক্তির মাধ্যমে একই সাথে চলে। সম্পূর্ণরূপে আবদ্ধ জিরো-লিকেজ অপারেশন, কমপ্যাক্ট কাঠামো এবং সাশ্রয়ী কার্যকারিতা সমন্বিত, এটি হালকা-থেকে-মাঝারি লোড এবং মাঝারি-লং স্ট্রোক লিনিয়ার ড্রাইভিং অ্যাপ্লিকেশনগুলির জন্য উত্সর্গীকৃত। φ6 থেকে φ63mm পর্যন্ত একটি বোর পরিসর, 1000mm পর্যন্ত একটি স্ট্যান্ডার্ড স্ট্রোক এবং 1500mm পর্যন্ত একটি সর্বোচ্চ বর্ধিত স্ট্রোক, এই সিরিজটি বহু-পরিস্থিতির চাহিদা মেটাতে বৈচিত্র্যময় গাইডিং মডেলগুলিকে কভার করে, এটি সাধারণ স্বয়ংক্রিয় উত্পাদন লাইনের জন্য পছন্দের বাজেট-বান্ধব ক্লিন-গ্রেড রডলেস অ্যাকুয়েটর তৈরি করে৷
• ম্যাগনেটিক কাপলিং ড্রাইভ এবং ক্লিন জিরো-লিকেজ পারফরম্যান্স: অন্তর্নির্মিত উচ্চ-শক্তি স্থায়ী চুম্বক পিস্টন এবং স্লাইড টেবিল অ যান্ত্রিক সিঙ্ক্রোনাস সংক্রমণ উপলব্ধি. সম্পূর্ণরূপে আবদ্ধ সিলিন্ডার ব্যারেল বায়ু ফুটো এবং ধুলো নির্গমন দূর করে, সম্পূর্ণরূপে ইলেকট্রনিক্স, চিকিৎসা সরঞ্জাম এবং খাদ্য প্রক্রিয়াকরণ শিল্পে কঠোর পরিচ্ছন্ন কাজের পরিবেশের সাথে খাপ খাইয়ে নেয়।
• ক্লাসিক বেস গঠন এবং উচ্চ খরচ কর্মক্ষমতা: কম উপাদান সহ একটি ন্যূনতম যান্ত্রিক কাঠামো অবলম্বন করে, CY1 সিরিজ কার্যকরভাবে উত্পাদন ব্যয় হ্রাস করে এবং আপগ্রেড করা CY3 সিরিজের তুলনায় উচ্চ ব্যয় প্রতিযোগিতার প্রস্তাব দেয়। মৌলিক CY1B মডেলের কোনো সমন্বিত মাউন্টিং পৃষ্ঠ নেই এবং ইনস্টলেশনের জন্য ডুয়াল-এন্ড সমর্থন বন্ধনী প্রয়োজন। বেসিক পরিধান-প্রতিরোধী রিং এবং ডাস্টপ্রুফ রিং কনফিগারেশনের সাথে সজ্জিত, এটিতে ন্যূনতম 0.18MPa এর কাজের চাপ রয়েছে, একটি সামান্য সংক্ষিপ্ত পরিষেবা জীবন কিন্তু প্রচলিত স্ট্যান্ডার্ড কাজের অবস্থার জন্য সম্পূর্ণরূপে সক্ষম।
• সম্পূর্ণ কভারেজের জন্য বৈচিত্রপূর্ণ ডেরিভেটিভ মডেল: সম্পূর্ণ পণ্যের লাইনআপ বিভিন্ন নির্ভুলতা এবং লোডের চাহিদা মেলে একাধিক গাইডিং প্রকারকে কভার করে:
• CY1B: গাইডিং স্ট্রাকচার এবং মাউন্টিং সারফেস ছাড়া বেসিক টাইপ, বাহ্যিক গাইড রেল এবং ডুয়াল-এন্ড বন্ধনী প্রয়োজন।

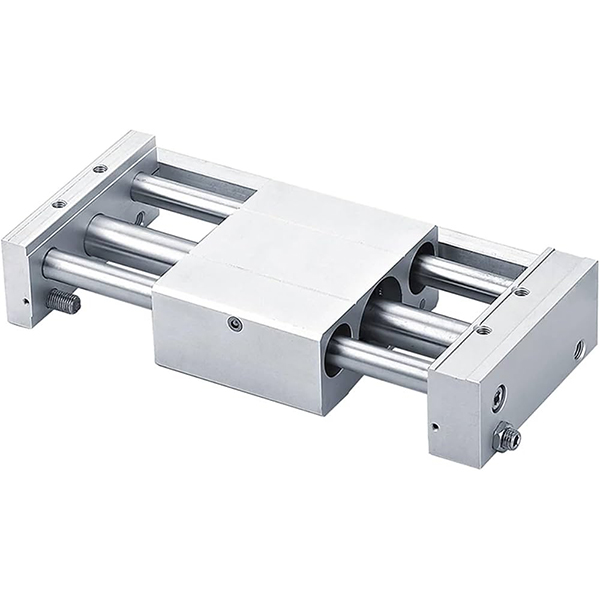

• CY1S: বিল্ট-ইন স্লাইডিং বিয়ারিং সহ স্লাইড গাইড টাইপ, বাহ্যিক গাইড ছাড়া হালকা-লোড অপারেশন সমর্থন করে।

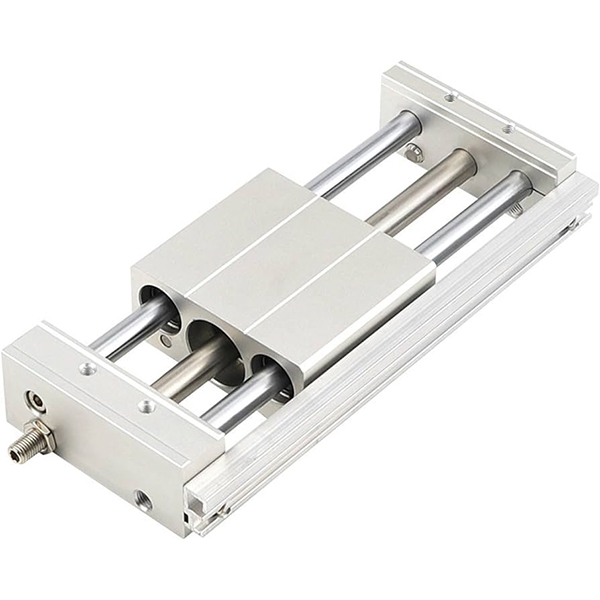

• CY1L: স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি চলাচলের জন্য অতি-মসৃণ স্লাইডিং এবং বর্ধিত লোড ক্ষমতা সহ বল ভারবহন গাইড টাইপ।
• CY1H: নির্ভুলতা স্থানান্তর পরিস্থিতির জন্য চমৎকার পুনরাবৃত্তি অবস্থান নির্ভুলতার সাথে উচ্চ-নির্ভুলতা নির্দেশক প্রকার।
• CY1F: 29% কম সামগ্রিক উচ্চতা সহ লো-প্রোফাইল পাতলা টাইপ, আল্ট্রা-কম্প্যাক্ট ইকুইপমেন্ট ইন্সটলেশন স্পেসের জন্য পুরোপুরি উপযুক্ত।
• স্ট্যান্ডার্ড বাফার এবং ঐচ্ছিক হাই-স্পিড কনফিগারেশন: স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফার কার্যকরভাবে অপারেটিং প্রভাব শোষণ করে এবং চলমান শব্দ কমায়। ঐচ্ছিক বহিরাগত হাইড্রোলিক বাফারগুলি মাঝারি-উচ্চ গতির চক্রীয় কাজের অবস্থার জন্য সর্বাধিক 500mm/s গতিতে স্থিতিশীল অপারেশন সমর্থন করে।
• চৌম্বক সুইচ ব্যাপক সামঞ্জস্য: সিলিন্ডার বডিতে সংরক্ষিত সার্বজনীন সুইচের খাঁজগুলি D-M9 সিরিজ এবং D-A9 সিরিজের চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ, যা নির্বিচারে অবস্থান ইনস্টলেশন এবং নমনীয় স্ট্রোক সংকেত প্রতিক্রিয়ার অনুমতি দেয়৷

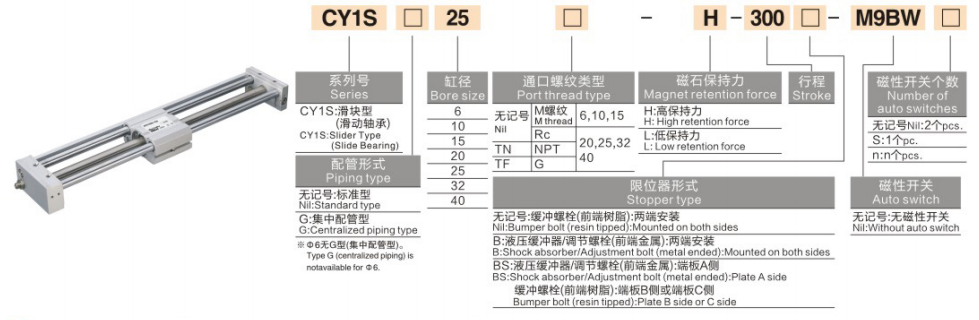

মডেলের উদাহরণ: CY1B20-500 | CY1S40-800-M9PL
|
কোড সেগমেন্ট |
স্পেসিফিকেশন অর্থ |
|
CY1 |
সিরিজ কোড: ক্লাসিক ম্যাগনেটিক কাপলিং রডলেস সিলিন্ডার (বেস ইকোনমিক মডেল) |
|
বি/এস/এল/এইচ/এফ |
কাঠামোর ধরন: B=বেসিক; S = স্লাইড গাইড; এল = বল বিয়ারিং গাইড; H = উচ্চ নির্ভুলতা নির্দেশিকা; F=লো প্রোফাইল গাইড |
|
6/10/15/20/25/32/40/50/63 |
কোর বোরের আকার (মিমি) |
|
50~1500 |
স্ট্রোক দৈর্ঘ্য (মিমি): স্ট্যান্ডার্ড 50 ~ 1000 মিমি; সর্বোচ্চ বর্ধিত 1500 মিমি |
|
-M9PL |
অবস্থান সনাক্তকরণের জন্য ঐচ্ছিক D-M9 সিরিজের চৌম্বকীয় সুইচ |
স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
• CY1B20-500: 20mm বোর, 500mm স্ট্রোক, চৌম্বকীয় সুইচ ছাড়া মৌলিক প্রকার
• CY1S40-800-M9PL: 40mm বোর, 800mm স্ট্রোক, ম্যাগনেটিক পজিশন সুইচ সহ স্লাইড গাইড টাইপ
1. বেসিক সাধারণ স্পেসিফিকেশন
• অপারেশন মোড: ডাবল-অভিনয় ম্যাগনেটিক কাপলিং অ-যোগাযোগ সিঙ্ক্রোনাস ট্রান্সমিশন
• ওয়ার্কিং ফ্লুইড: সংকুচিত বায়ু (তেল-মুক্ত অপারেশন স্ট্যান্ডার্ড)
• পরিবেষ্টিত তাপমাত্রা: 5 ~ 60 ℃ (কোন হিমায়িত কাজের পরিবেশ নেই)
• কাজের চাপ পরিসীমা: 0.18~0.7MPa; প্রুফ প্রেসার: 1.05MPa
• স্ট্যান্ডার্ড অপারেটিং গতি: 50~500mm/s
• বাফার মোড: স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফার; উচ্চ গতির পরিস্থিতির জন্য ঐচ্ছিক বহিরাগত জলবাহী বাফার
• ম্যাগনেটিক হোল্ডিং ফোর্স: 49~2450N (বোরের আকারের সাথে ধীরে ধীরে বৃদ্ধি পায়)
2. কী পারফরম্যান্স প্যারামিটার চার্ট (@0.5MPa)
|
বোর φ (মিমি) |
তাত্ত্বিক জোর (N) |
প্রস্তাবিত লোড (কেজি) |
ম্যাগনেটিক হোল্ডিং ফোর্স (N) |
পোর্ট সাইজ |
|
6 |
17 |
0.5 |
49 |
M3×0.5 |
|
10 |
39 |
1 |
53.9 |
M5×0.8 |
|
15 |
88 |
2.5 |
127 |
M5×0.8 |
|
20 |
157 |
4 |
226 |
Rc1/8 |
|
25 |
245 |
6 |
353 |
Rc1/8 |
|
32 |
402 |
10 |
588 |
Rc1/8 |
|
40 |
628 |
16 |
980 |
Rc1/4 |
|
50 |
981 |
25 |
1519 |
Rc3/8 |
|
63 |
1559 |
40 |
2450 |
Rc3/8 |
1. লোড এবং থ্রাস্ট দ্বারা বোর সাইজ নির্বাচন
• φ6~φ15 (মাইক্রো লাইট ডিউটি): লোডের জন্য উপযুক্ত ≤2.5kg, ক্ষুদ্রাকৃতির ইলেকট্রনিক নির্ভুলতা সরঞ্জামে শর্ট-স্ট্রোক নির্ভুলতা উপাদান স্থানান্তরের জন্য নিবেদিত।
• φ20~φ32 (জেনারেল লাইট ডিউটি): সাধারণ স্বয়ংক্রিয় উত্পাদন লাইনে প্রচলিত দীর্ঘ-স্ট্রোক পুশিং এবং টানা অপারেশন (≤1000mm) এর জন্য আদর্শ 4~10kg হালকা লোডের সাথে মিলেছে।
• φ40~φ63 (মাঝারি শুল্ক): 16 ~ 40 কেজি মাঝারি লোড পরিস্থিতির জন্য প্রযোজ্য, প্যাকেজিং এবং লজিস্টিক অটোমেশন সরঞ্জামগুলিতে লং-স্ট্রোক হ্যান্ডলিং এবং উচ্চ-ফ্রিকোয়েন্সি চক্রীয় কাজের অবস্থার সাথে পুরোপুরি অভিযোজিত।
2. মডেল এবং গাইডিং সিস্টেম নির্বাচন
• CY1B বেসিক টাইপ: কোন অন্তর্নির্মিত গাইডিং কাঠামো সহ সবচেয়ে সাশ্রয়ী-কার্যকর মডেল। বাহ্যিক রৈখিক গাইড রেলগুলি বাধ্যতামূলক, বাজেট-সংবেদনশীল প্রকল্প এবং সংরক্ষিত গাইডিং কাঠামো সহ সরঞ্জামগুলির জন্য উপযুক্ত৷
• CY1S স্লাইড গাইড টাইপ: বিল্ট-ইন স্লাইডিং বিয়ারিং গাইডের সাথে সজ্জিত, হালকা লোডের (≤10kg) জন্য কোন বাহ্যিক অক্জিলিয়ারী গাইডের প্রয়োজন নেই, সাধারণ ইনস্টলেশন এবং ব্যাপক সার্বজনীনতা বৈশিষ্ট্যযুক্ত।
• CY1L বল বিয়ারিং গাইড টাইপ: অতি-নিম্ন স্লাইডিং প্রতিরোধের এবং বর্ধিত পরিষেবা জীবন সহ উচ্চ-নির্ভুলতা বল ভারবহন কাঠামো গ্রহণ করে, বিশেষভাবে উচ্চ-গতি এবং উচ্চ-ফ্রিকোয়েন্সি চক্রীয় কাজের অবস্থার জন্য ডিজাইন করা হয়েছে।
• CY1H উচ্চ-নির্ভুলতা প্রকার: নির্ভুল লিনিয়ার গাইডিং মেকানিজমের সাথে কনফিগার করা, ±0.02 মিমি পর্যন্ত পুনরাবৃত্তি পজিশনিং নির্ভুলতা অর্জন করা, উচ্চ-নির্ভুল অবস্থান এবং মাইক্রো-দূরত্ব স্থানান্তর পরিস্থিতির জন্য প্রযোজ্য।
• CY1F লো-প্রোফাইল টাইপ: কমপ্যাক্ট স্বয়ংক্রিয় সরঞ্জামের জন্য সীমিত উল্লম্ব ইনস্টলেশন স্থানের সমস্যা সমাধান করে, সামগ্রিক উচ্চতা 29% কমিয়ে অপ্টিমাইজ করা পাতলা কাঠামো।
3. পরিবেশ এবং কার্যকরী কনফিগারেশন নির্বাচন
• পরিচ্ছন্ন পরিবেশ অভিযোজন: জিরো-লিকেজ এবং ধুলো-মুক্ত নন-কন্টাক্ট ম্যাগনেটিক ট্রান্সমিশন ডিজাইন স্বাস্থ্যকর উত্পাদন মান পূরণ করে; CY1S এবং CY1L মডেলগুলি দীর্ঘমেয়াদী পরিষ্কার রুম অপারেশনের জন্য পছন্দ করা হয়।
• হাই-স্পিড ওয়ার্কিং কন্ডিশন আপগ্রেড: শেষ প্রভাব দূর করতে বাহ্যিক হাইড্রোলিক বাফার দিয়ে সজ্জিত করুন, স্থিরভাবে 500mm/s পর্যন্ত ক্রমাগত অপারেশন গতি সমর্থন করে।
• যথার্থ অবস্থান প্রতিক্রিয়া: মাল্টি-পয়েন্ট স্ট্রোক পজিশনিং এবং রিয়েল-টাইম সিগন্যাল আউটপুট উপলব্ধি করতে D-M9 সিরিজ বা D-A9 সিরিজের চৌম্বকীয় সুইচের সাথে ম্যাচ করুন।
• পরিষ্কার রুম উপাদান স্থানান্তর: জিরো-দূষণ চৌম্বকীয় কাপলিং কাঠামোটি সেমিকন্ডাক্টর এবং এলসিডি ধুলো-মুক্ত কর্মশালায় দীর্ঘ-দূরত্বের উপাদান পরিচালনার জন্য ব্যাপকভাবে ব্যবহৃত হয়, পরিষ্কার কাজের পরিবেশের গৌণ দূষণ এড়ানো।
• প্যাকেজিং লাইন ওয়ার্কপিস স্থানচ্যুতি: উচ্চ খরচ-পারফরম্যান্স ডিজাইন কম ব্যর্থতার হার এবং সহজ দৈনিক রক্ষণাবেক্ষণ সহ, খাদ্য এবং ফার্মাসিউটিক্যাল প্যাকেজিং সরঞ্জামগুলিতে হালকা এবং মাঝারি-শুল্ক ওয়ার্কপিসগুলিকে দীর্ঘ-স্ট্রোক পুশিং এবং টানানোর সাথে খাপ খায়।
• স্বয়ংক্রিয় সরঞ্জাম দরজা নিয়ন্ত্রণ: রডলেস কমপ্যাক্ট স্ট্রাকচার বাহ্যিক ইনস্টলেশনের স্থান সংরক্ষণ করে, যা লং-স্ট্রোক খোলার জন্য উপযুক্ত এবং সরঞ্জাম প্রতিরক্ষামূলক দরজা এবং ধুলো ঢালের ড্রাইভিং বন্ধ করে।
• লং-স্ট্রোক অ্যাসেম্বলি লাইন পজিশনিং: 1 ~ 1.5m অতি-লং স্ট্রোকের মধ্যে স্থিতিশীল নির্ভুল অবস্থান অর্জনের জন্য ম্যাচিং গাইডিং মডিউলগুলির সাথে সহযোগিতা করে, উত্পাদন লাইনের ক্রমাগত চক্রীয় অবস্থানের চাহিদা পূরণ করে।
• অর্থনৈতিক বিকল্প সমাধান: বাজেট-সীমিত অটোমেশন প্রকল্পগুলিতে উচ্চ-মূল্যের CY3 সিরিজের জন্য একটি আদর্শ খরচ-ডাউন প্রতিস্থাপন, মৌলিক লং-স্ট্রোক লিনিয়ার ড্রাইভিং প্রয়োজনীয়তা সম্পূর্ণরূপে সন্তুষ্ট।
|
তুলনা আইটেম |
CY1 (ক্লাসিক বেস মডেল) |
CY3 (আপগ্রেডেড হাই-পারফরম্যান্স মডেল) |
|
পণ্যের অবস্থান |
ক্লাসিক মৌলিক মডেল, অর্থনৈতিক ব্যয়-কার্যকর প্রকার |
CY1 আপগ্রেড সংস্করণ, উচ্চ-কর্মক্ষমতা বর্ধিত প্রকার |
|
ন্যূনতম কাজের চাপ |
0.18MPa |
0.12MPa (আরো সংবেদনশীল স্টার্ট-আপ) |
|
রিং গঠন পরিধান |
বেসিক স্ট্যান্ডার্ড ডিজাইন |
70% দীর্ঘ পরিধান রিং, উচ্চ ভারবহন ক্ষমতা |
|
লুব্রিকেশন রিটেইনার |
সজ্জিত নয় |
অন্তর্নির্মিত নকশা, 30% দীর্ঘ সেবা জীবন |
|
সর্বোচ্চ স্ট্রোক দৈর্ঘ্য |
1500 মিমি |
5000 মিমি (অতি দীর্ঘ স্ট্রোক সমর্থন) |
|
খরচ স্তর |
কম |
মাঝারি |
|
প্রযোজ্য পরিস্থিতি |
বাজেট-সংবেদনশীল, প্রচলিত মান কাজের শর্ত |
উচ্চ-ফ্রিকোয়েন্সি, অতি-দীর্ঘ স্ট্রোক, উচ্চ-মান পরিচ্ছন্ন কাজের অবস্থা |
1. বোর সাইজ কনফার্মেশন: একটি নিরাপত্তা ফ্যাক্টর ≥2 সহ লোড ওজনের উপর ভিত্তি করে প্রয়োজনীয় থ্রাস্ট গণনা করুন। প্রস্তাবিত নিয়ম: ≤2.5 কেজি → φ15; 4~10kg → φ32; 16~40kg → φ63.
2. মডেল টাইপ নিশ্চিতকরণ: অতি-লো বাজেটের জন্য CY1B বেছে নিন; হালকা-লোড গাইড-মুক্ত ইনস্টলেশনের জন্য CY1S; উচ্চ-গতির উচ্চ-ফ্রিকোয়েন্সি অপারেশনের জন্য CY1L; উচ্চ-নির্ভুল অবস্থানের চাহিদার জন্য CY1H।
3. স্ট্রোক স্পেসিফিকেশন নিশ্চিতকরণ: প্রচলিত ব্যবহারের জন্য আদর্শ 50~1000mm স্ট্রোক নির্বাচন করুন; মাঝারি-দীর্ঘ দূরত্বের ড্রাইভিং চাহিদার জন্য ঐচ্ছিক বর্ধিত স্ট্রোক 1500 মিমি পর্যন্ত।
SOLH CY1 সিরিজের ক্লাসিক ম্যাগনেটিক কাপলিং রডলেস সিলিন্ডার হল বৈচিত্র্যময় গাইডিং মডেল সহ একটি অর্থনৈতিক শূন্য-লিকেজ ক্লিন অ্যাকচুয়েটর, যা হালকা-মাঝারি লোড সাধারণ অটোমেশন এবং ক্লিন রুম ইকুইপমেন্টের জন্য বাজেট-বান্ধব বেসিক লং-স্ট্রোক লিনিয়ার ড্রাইভিং সলিউশন হিসেবে কাজ করে।
