CY3 সিরিজ ম্যাগনেটিক কাপলিং রডলেস সিলিন্ডার | CY3B বেসিক / CY3R ডাইরেক্ট মাউন্ট টাইপ
ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

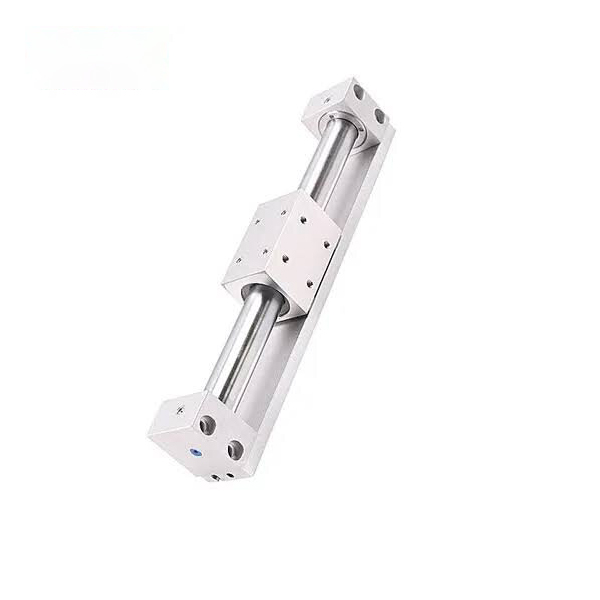

CY3R
CY3B

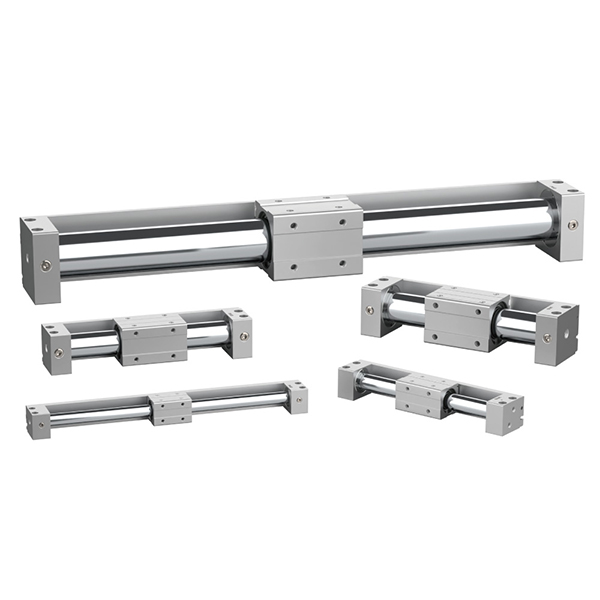

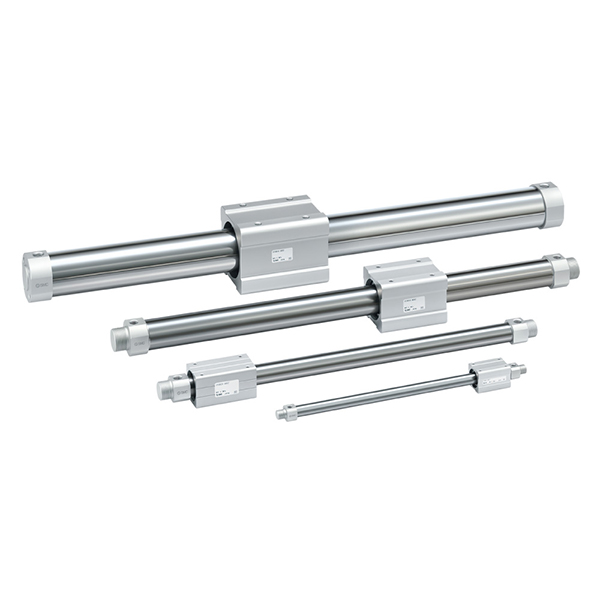

SOLH CY3 সিরিজ হল ক্লাসিক SMC CY1 সিরিজের উপর ভিত্তি করে একটি আপগ্রেড করা ম্যাগনেটিক কাপলিং রডলেস সিলিন্ডার, দুটি মূলধারার মডেলে বিভক্ত: মাউন্টিং সারফেস ছাড়া CY3B বেসিক টাইপ এবং CY3R ডাইরেক্ট মাউন্টিং টাইপ। এটি একটি সম্পূর্ণরূপে আবদ্ধ চৌম্বকীয় নন-কন্টাক্ট ট্রান্সমিশন কাঠামো গ্রহণ করে, শক্তিশালী চৌম্বকীয় সংযোগের মাধ্যমে অভ্যন্তরীণ পিস্টন এবং বাহ্যিক স্লাইড টেবিলের সিঙ্ক্রোনাস আন্দোলন উপলব্ধি করে। শূন্য ফুটো, ধুলো-মুক্ত এবং দূষণ-মুক্ত অপারেশন, আল্ট্রা-লং স্ট্রোক এবং কমপ্যাক্ট ইনস্টলেশন বৈশিষ্ট্যযুক্ত, এটি পরিষ্কার-গ্রেড, হালকা থেকে মাঝারি লোড, দীর্ঘ-দূরত্বের রৈখিক ড্রাইভিং পরিস্থিতিতে ব্যাপকভাবে প্রযোজ্য। φ6 থেকে φ63mm পর্যন্ত বোর পরিসীমা এবং সর্বাধিক 5000mm স্ট্রোকের সাথে, এটি ঐতিহ্যবাহী টাই-রড সিলিন্ডারের তুলনায় 50% ইনস্টলেশন স্থান সংরক্ষণ করে এবং উচ্চ-মান স্বয়ংক্রিয় উত্পাদন লাইনের জন্য পছন্দের পরিষ্কার লং-স্ট্রোক ড্রাইভিং সমাধান হিসাবে কাজ করে।
• ম্যাগনেটিক কাপলিং ট্রান্সমিশন এবং জিরো লিকেজ ক্লিন অপারেশন: পিস্টন এবং স্লাইড টেবিল সম্পূর্ণরূপে আবদ্ধ সিলিন্ডার ব্যারেল ডিজাইনের সাথে চৌম্বকীয় সিঙ্ক্রোনাস ড্রাইভিং গ্রহণ করে। কোনও পিস্টন রড বাইরের দিকে প্রসারিত হয় না, সম্পূর্ণ বায়ু নিবিড়তা, শূন্য ফুটো এবং শূন্য ধুলো দূষণ অর্জন করে। এটি খাদ্য প্রক্রিয়াকরণ, চিকিৎসা সরঞ্জাম এবং সেমিকন্ডাক্টর ইলেকট্রনিক্সের মতো কঠোর উত্পাদন পরিবেশের সাথে পুরোপুরি মেলে।
• উন্নত স্থায়িত্ব সহ CY1 আপগ্রেড সংস্করণ: ঐতিহ্যগত CY1 সিরিজের সাথে তুলনা করে, পরিধান-প্রতিরোধী রিং দৈর্ঘ্য 70% বৃদ্ধি পেয়েছে, কার্যকরভাবে ভারবহন ক্ষমতা এবং স্লাইডিং স্থায়িত্ব উন্নত করে। ডাস্টপ্রুফ রিংয়ের অন্তর্নির্মিত লুব্রিকেশন রিটেইনার একটি দীর্ঘস্থায়ী প্রতিরক্ষামূলক লুব্রিকেটিং ফিল্ম গঠন করে, ন্যূনতম কাজের চাপকে 0.12MPa-এ কমিয়ে দেয় এবং পরিষেবা জীবনকে ব্যাপকভাবে প্রসারিত করে। φ6 স্পেসিফিকেশন ব্যতীত, অন্য সমস্ত মডেল সরাসরি প্রতিস্থাপন এবং আপগ্রেডের জন্য CY1 হিসাবে একই মাউন্টিং মাত্রা বজায় রাখে।
• CY3B বেসিক টাইপ মিনিমালিস্ট স্ট্রাকচার: মসৃণ সিলিন্ডার ব্যারেলের কোন সংরক্ষিত মাউন্টিং পৃষ্ঠ নেই এবং ফিক্সেশনের জন্য দুই-প্রান্ত সমর্থন বন্ধনী প্রয়োজন। স্লাইড টেবিল বিল্ট-ইন গাইডিং স্ট্রাকচার দিয়ে সজ্জিত নয়, তাই বাহ্যিক রৈখিক গাইড বা গাইড রডগুলি উদ্ভট লোড এবং চৌম্বকীয় ডিকপলিং ব্যর্থতা রোধ করতে বাধ্যতামূলক।
• স্ট্যান্ডার্ড রাবার বাফার এবং উচ্চ গতির ঐচ্ছিক স্পেসিফিকেশন: অন্তর্নির্মিত ডুয়াল-এন্ড রাবার বাফারগুলি অপারেটিং প্রভাব শোষণ করে এবং স্থিতিশীল প্রচলিত চক্রীয় অপারেশনের জন্য চলমান শব্দ কমায়। ঐচ্ছিক X160 উচ্চ-গতির স্পেসিফিকেশন উচ্চ-ফ্রিকোয়েন্সি দ্রুত-চলমান কাজের অবস্থার সাথে মানিয়ে নিতে 1500mm/s সর্বোচ্চ অপারেটিং গতি সমর্থন করে।
• সুবিধাজনক চৌম্বক সুইচ ইনস্টলেশন: সিলিন্ডার বডির উভয় পাশে প্রাক-সংরক্ষিত সুইচের খাঁজগুলি D-M9 সিরিজের চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ, স্ট্রোক অবস্থানের জন্য নমনীয় এবং সঠিক রিয়েল-টাইম অবস্থান প্রতিক্রিয়া উপলব্ধি করে৷

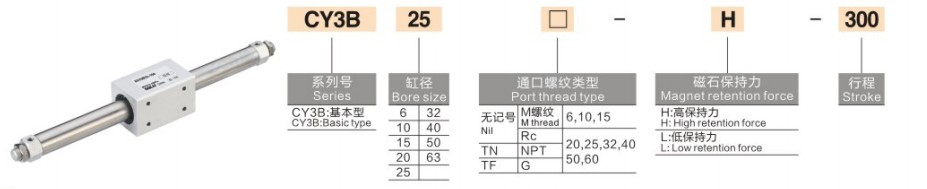

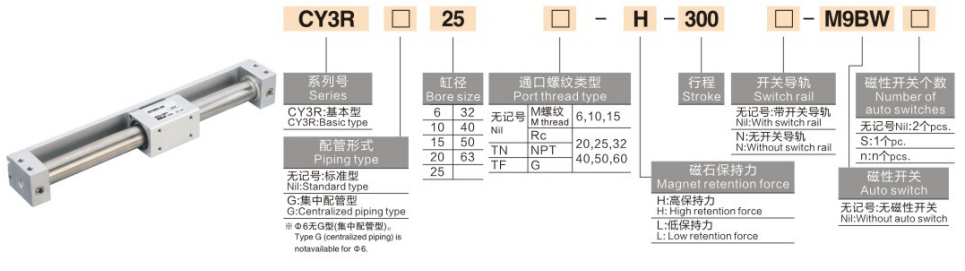

1.মডেল উদাহরণ: CY3B20-500 | CY3B40-800-M9PL
|
কোড সেগমেন্ট |
স্পেসিফিকেশন অর্থ |
|
CY3B/CY3R |
সিরিজ কোড: CY3B=বেসিক টাইপ; CY3R = ডাইরেক্ট মাউন্ট টাইপ (ম্যাগনেটিক কাপলিং রডলেস সিলিন্ডার) |
|
6/10/15/20/25/32/40/50/63 |
কোর বোরের আকার (মিমি) |
|
50~5000 |
স্ট্রোক দৈর্ঘ্য (মিমি): স্ট্যান্ডার্ড 50 ~ 1000 মিমি; সর্বোচ্চ বর্ধিত 5000 মিমি আল্ট্রা-লং স্ট্রোক |
|
-M9PL/M9 সিরিজ |
স্ট্রোক অবস্থান সনাক্তকরণের জন্য ঐচ্ছিক চৌম্বকীয় সুইচ |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
• CY3B20-500: 20mm বোর, 500mm স্ট্রোক, চৌম্বকীয় সুইচ ছাড়া মৌলিক প্রকার
• CY3B40-800-M9PL: 40mm বোর, 800mm স্ট্রোক, চৌম্বক অবস্থান সুইচ সহ মৌলিক প্রকার
1 মৌলিক সাধারণ বিশেষ উল্লেখ
• অপারেশন মোড: ডাবল-অভিনয় চৌম্বকীয় যুগল অ-যোগাযোগ সংক্রমণ
• ওয়ার্কিং ফ্লুইড: সংকুচিত বায়ু (তেল-মুক্ত অপারেশন স্ট্যান্ডার্ড)
• পরিবেষ্টিত তাপমাত্রা: 5 ~ 60 ℃ (হিমায়িত পরিবেশ নেই)
• কাজের চাপ পরিসীমা: 0.12~0.7MPa; প্রমাণ চাপ: 1.0MPa
• অপারেটিং গতি: 50~500mm/s (মান); সর্বোচ্চ 1500 মিমি/সেকেন্ড (ঐচ্ছিক X160 হাই-স্পিড স্পেক)
• বাফার মোড: স্ট্যান্ডার্ড দ্বৈত শেষ রাবার বাফার
• ম্যাগনেটিক হোল্ডিং ফোর্স: 19.6~2450N (বোরের আকারের সাথে বৃদ্ধি পায়)
2 কী পারফরম্যান্স প্যারামিটার চার্ট (@0.5MPa)
|
বোর φ (মিমি) |
তাত্ত্বিক জোর (N) |
প্রস্তাবিত লোড (কেজি) |
ম্যাগনেটিক হোল্ডিং ফোর্স (N) |
পোর্ট সাইজ |
|
6 |
17 |
0.5 |
19.6 |
M3×0.5 |
|
10 |
39 |
1 |
53.9 |
M5×0.8 |
|
15 |
88 |
2.5 |
127 |
M5×0.8 |
|
20 |
157 |
4 |
226 |
Rc1/8 |
|
25 |
245 |
6 |
353 |
Rc1/8 |
|
32 |
402 |
10 |
588 |
Rc1/8 |
|
40 |
628 |
16 |
980 |
Rc1/4 |
|
50 |
981 |
25 |
1519 |
Rc3/8 |
|
63 |
1559 |
40 |
2450 |
Rc3/8 |
1 বোর সাইজ লোড এবং থ্রাস্ট দ্বারা নির্বাচন
• φ6~φ15 (মাইক্রো লাইট ডিউটি): লোডের জন্য উপযুক্ত ≤2.5kg, ইলেকট্রনিক এবং চিকিৎসা সরঞ্জামে ছোট উপাদানগুলির সংক্ষিপ্ত-স্ট্রোক নির্ভুলতা স্থানান্তরের জন্য নিবেদিত।
• φ20~φ32 (জেনারেল লাইট ডিউটি): সাধারণ স্বয়ংক্রিয় উত্পাদন লাইনে প্রচলিত দীর্ঘ-স্ট্রোক পুশিং এবং টানা (≤1000mm) জন্য আদর্শ 4~10kg হালকা লোডের সাথে মিলেছে।
• φ40~φ63 (মাঝারি শুল্ক): 16 ~ 40 কেজি মাঝারি লোড পরিস্থিতির জন্য প্রযোজ্য, ভারী দীর্ঘ-স্ট্রোক হ্যান্ডলিং এবং খাদ্য এবং প্যাকেজিং শিল্পে উচ্চ-ফ্রিকোয়েন্সি সাইক্লিক অপারেশনের জন্য উপযুক্ত।
2 স্ট্রোক এবং গাইডিং সিস্টেম নির্বাচন
• স্ট্রোক পরিসীমা: স্ট্যান্ডার্ড স্ট্রোক কভার 50~1000mm; বিশেষ দূর-দূরত্বের ড্রাইভিং চাহিদার জন্য 5000 মিমি পর্যন্ত বর্ধিত আল্ট্রা-লং স্ট্রোক।
• বাধ্যতামূলক বাহ্যিক গাইডিং ডিজাইন: CY3B বেসিক টাইপের কোন অন্তর্নির্মিত গাইডিং স্ট্রাকচার নেই। বাহ্যিক রৈখিক স্লাইড রেল বা গাইড রডগুলি অবশ্যই লোডকে সমর্থন করতে এবং উন্মাদ বল বিচ্যুতির কারণে চৌম্বকীয় ডিকপলিং প্রতিরোধ করতে সজ্জিত থাকতে হবে।
• স্ট্যান্ডার্ড ফিক্সিং পদ্ধতি: সাসপেন্ডেড সিলিন্ডার বডি এবং শূন্য যোগাযোগ ঘর্ষণ সহ ঐচ্ছিক দুই-প্রান্ত সমর্থন বন্ধনী দ্বারা স্থির, স্থিতিশীল চৌম্বকীয় কাপলিং অপারেশন নিশ্চিত করে।
3 পরিবেশ এবং কার্যকরী কনফিগারেশন নির্বাচন
• পরিচ্ছন্ন পরিবেশের জন্য অগ্রাধিকার: জিরো-লিকেজ এবং দূষণ-মুক্ত নকশা খাদ্য, চিকিৎসা এবং ইলেকট্রনিক সেমিকন্ডাক্টর শিল্পে কঠোর ধুলো-মুক্ত এবং জীবাণুমুক্ত কাজের অবস্থার সাথে খাপ খায়।
• হাই-স্পিড ওয়ার্কিং কন্ডিশন আপগ্রেড: ঐচ্ছিক X160 উচ্চ-গতির স্পেসিফিকেশন নির্বাচন করুন (সর্বোচ্চ 1500mm/s), উচ্চ-গতির প্রভাব দূর করতে এবং স্থিতিশীল অপারেশন নিশ্চিত করতে বাহ্যিক হাইড্রোলিক বাফার দিয়ে সজ্জিত।
• যথার্থ অবস্থান প্রতিক্রিয়া: দুই-পয়েন্ট বা মাল্টি-পয়েন্ট নির্ভুল স্ট্রোক অবস্থান এবং সংকেত প্রতিক্রিয়া উপলব্ধি করতে D-M9 সিরিজের চৌম্বকীয় সুইচ দিয়ে সজ্জিত করুন।
|
তুলনা আইটেম |
CY3B (বেসিক টাইপ) |
CY3R (ডাইরেক্ট মাউন্ট টাইপ) |
|
মাউন্টিং পদ্ধতি |
দুই-শেষ বন্ধনী দ্বারা স্থির, সিলিন্ডার বডি সাসপেন্ড |
সরঞ্জাম প্ল্যাটফর্মের উপর সরাসরি নীচে মাউন্ট |
|
ইনস্টলেশন স্পেস |
বন্ধনী স্থান প্রয়োজন, সামান্য বড় পেশা |
কোন বন্ধনী প্রয়োজন নেই, 20% ইনস্টলেশন স্থান সংরক্ষণ করে |
|
প্রযোজ্য পরিস্থিতি |
স্থগিত ইনস্টলেশন, দুই প্রান্ত সমর্থন অবস্থান |
|
|
খরচ স্তর |
নিম্ন (কোন সমন্বিত মাউন্ট পৃষ্ঠ) |
মাঝারি (একীভূত মাউন্টিং বেস সহ) |
• পরিষ্কার রুম উপাদান স্থানান্তর: জিরো-লিকেজ এবং ডাস্ট-ফ্রি ম্যাগনেটিক কাপলিং স্ট্রাকচার ইলেকট্রনিক, সেমিকন্ডাক্টর এবং মেডিক্যাল ডাস্ট-ফ্রি ওয়ার্কশপে পরিষ্কার পরিবেশকে দূষিত না করে দূর-দূরত্বের উপাদান পরিচালনার জন্য আদর্শ।
• খাদ্য ও পানীয় প্যাকেজিং লাইন: মরিচা-প্রমাণ স্টেইনলেস স্টীল সিলিন্ডার ব্যারেল সহজ-থেকে-পরিষ্কার পৃষ্ঠের সাথে স্বাস্থ্যকর উত্পাদন মানগুলির সাথে খাপ খায়, খাদ্য প্রক্রিয়াকরণ সরঞ্জামগুলিতে হালকা এবং মাঝারি-শুল্ক ওয়ার্কপিসের দীর্ঘ স্ট্রোক স্থানচ্যুতির জন্য উপযুক্ত।
• সরঞ্জাম দরজা এবং কভার ড্রাইভিং: কোন রড এক্সটেনশন নকশা বাহ্যিক স্থান সংরক্ষণ করে না, নিখুঁতভাবে কমপ্যাক্ট লং-স্ট্রোক খোলার এবং স্বয়ংক্রিয় সরঞ্জামের প্রতিরক্ষামূলক দরজা এবং শিল্ডিং কভারের ক্লোজিং ড্রাইভিং-এ প্রয়োগ করা হয়।
• লং-স্ট্রোক যথার্থ পজিশনিং প্ল্যাটফর্ম: স্থিতিশীল পুনরাবৃত্ত অবস্থান নির্ভুলতা অর্জন করতে বাহ্যিক উচ্চ-নির্ভুলতা নির্দেশক রেলের সাথে সহযোগিতা করে, 1~2m দীর্ঘ-দূরত্বের সুনির্দিষ্ট অবস্থান এবং সমাবেশ লাইনের চক্রাকার পরিবহণের জন্য উপযুক্ত।
• টাই-রড সিলিন্ডারের জন্য স্থান-সংরক্ষণ প্রতিস্থাপন: লং-স্ট্রোক (>500 মিমি) পরিস্থিতিতে ঐতিহ্যবাহী টাই-রড সিলিন্ডারের স্থান দখলের সমস্যা সমাধান করে, কমপ্যাক্ট সরঞ্জাম ডিজাইনের জন্য সামগ্রিক সরঞ্জাম ইনস্টলেশনের স্থান 50% কমিয়ে দেয়।
1. বোর সাইজ কনফার্মেশন: একটি নিরাপত্তা ফ্যাক্টর ≥2 সহ লোড ওজনের উপর ভিত্তি করে প্রয়োজনীয় থ্রাস্ট গণনা করুন। প্রস্তাবিত নিয়ম: ≤2.5 কেজি → φ15; 4~10kg → φ32; 16~40kg → φ63.
2. স্ট্রোক স্পেসিফিকেশন নিশ্চিতকরণ: প্রচলিত চাহিদার জন্য আদর্শ 50~1000mm স্ট্রোক নির্বাচন করুন; 5000mm পর্যন্ত অতি-লং স্ট্রোকের জন্য বর্ধিত স্পেসিফিকেশন চয়ন করুন।
3. কার্যকরী কনফিগারেশন ম্যাচিং: পরিচ্ছন্ন দূষণ-মুক্ত কাজের পরিবেশের জন্য অগ্রাধিকার নির্বাচন; দ্রুত অপারেশনের জন্য X160 হাই-স্পিড স্পেক + হাইড্রোলিক বাফারে আপগ্রেড করুন; রিয়েল-টাইম অবস্থান সনাক্তকরণের জন্য D-M9 সিরিজের চৌম্বকীয় সুইচ যোগ করুন।
SOLH CY3 সিরিজের ম্যাগনেটিক কাপলিং রডলেস সিলিন্ডার হল একটি আপগ্রেড করা CY1 ক্লিন-গ্রেড অয়েল-ফ্রি অ্যাকচুয়েটর, এতে শূন্য লিকেজ, 5000 মিমি আল্ট্রা-লং স্ট্রোক, কম প্রারম্ভিক চাপ এবং ডুয়াল মাউন্টিং ধরনের বৈশিষ্ট্য রয়েছে, যা অটোমেটিক স্পেস-সেভিং লং-স্ট্রোক সলিউশন ক্লিন-মিড-ড্রাইভিং ইকুইপমেন্টের জন্য সর্বোত্তম স্থান-সংরক্ষণকারী।
