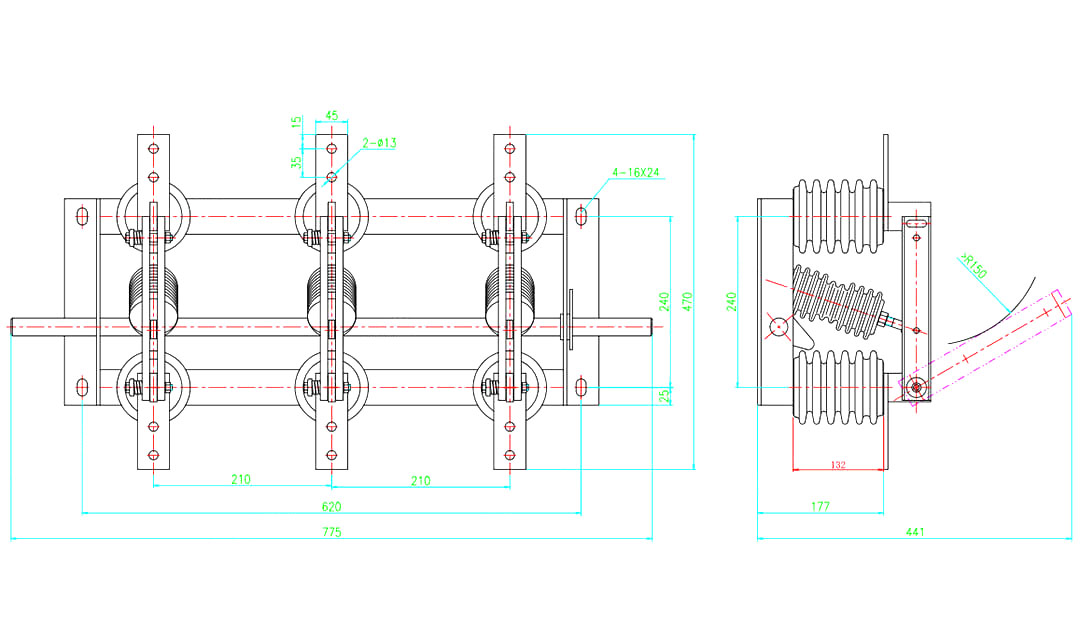

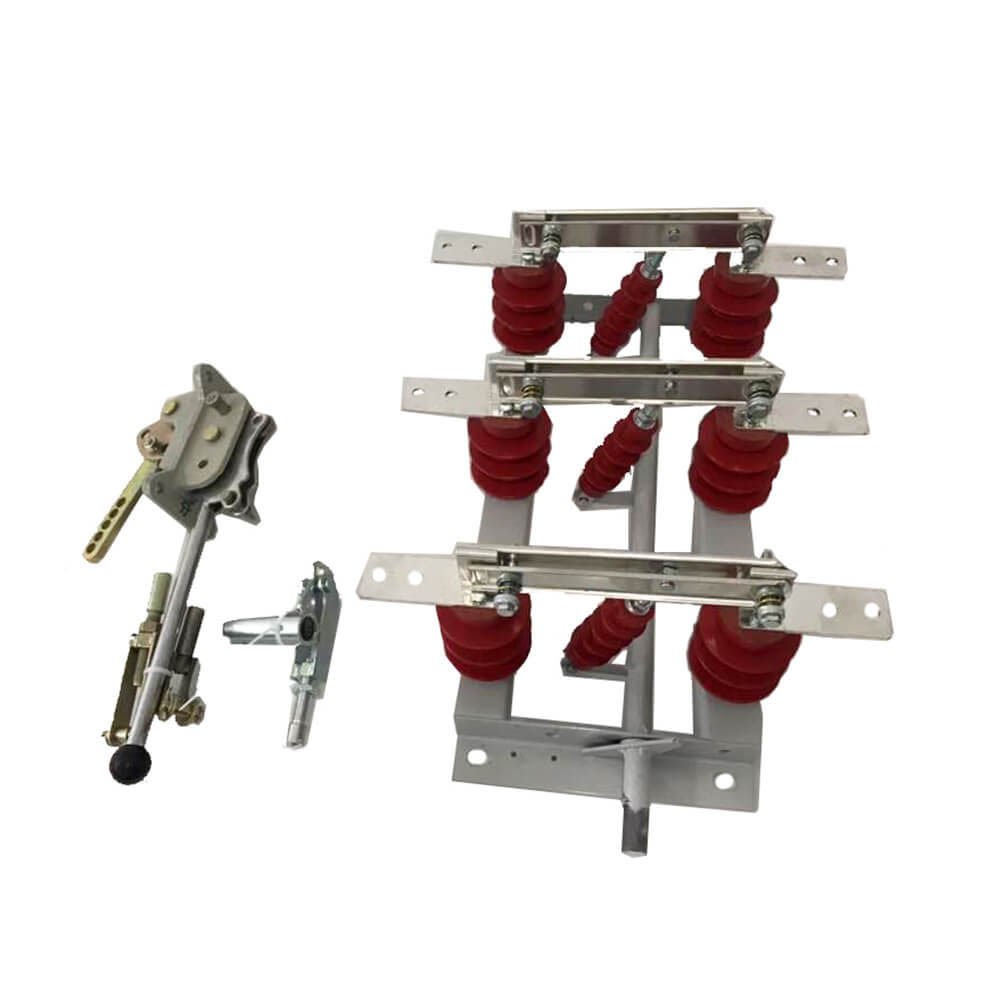

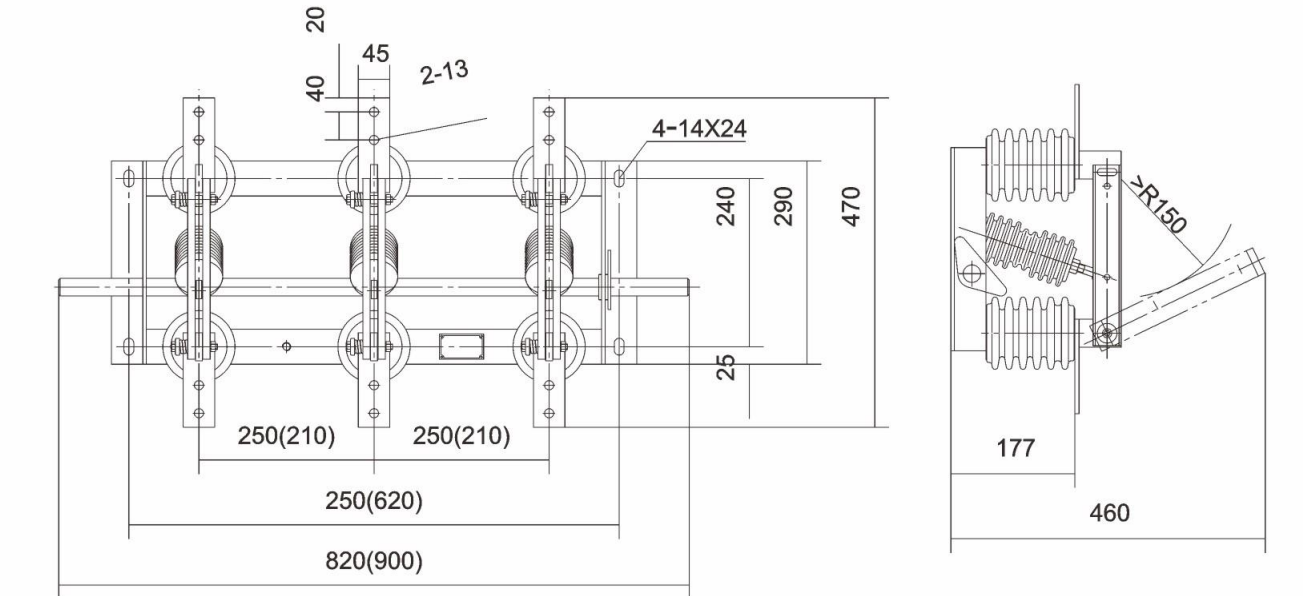

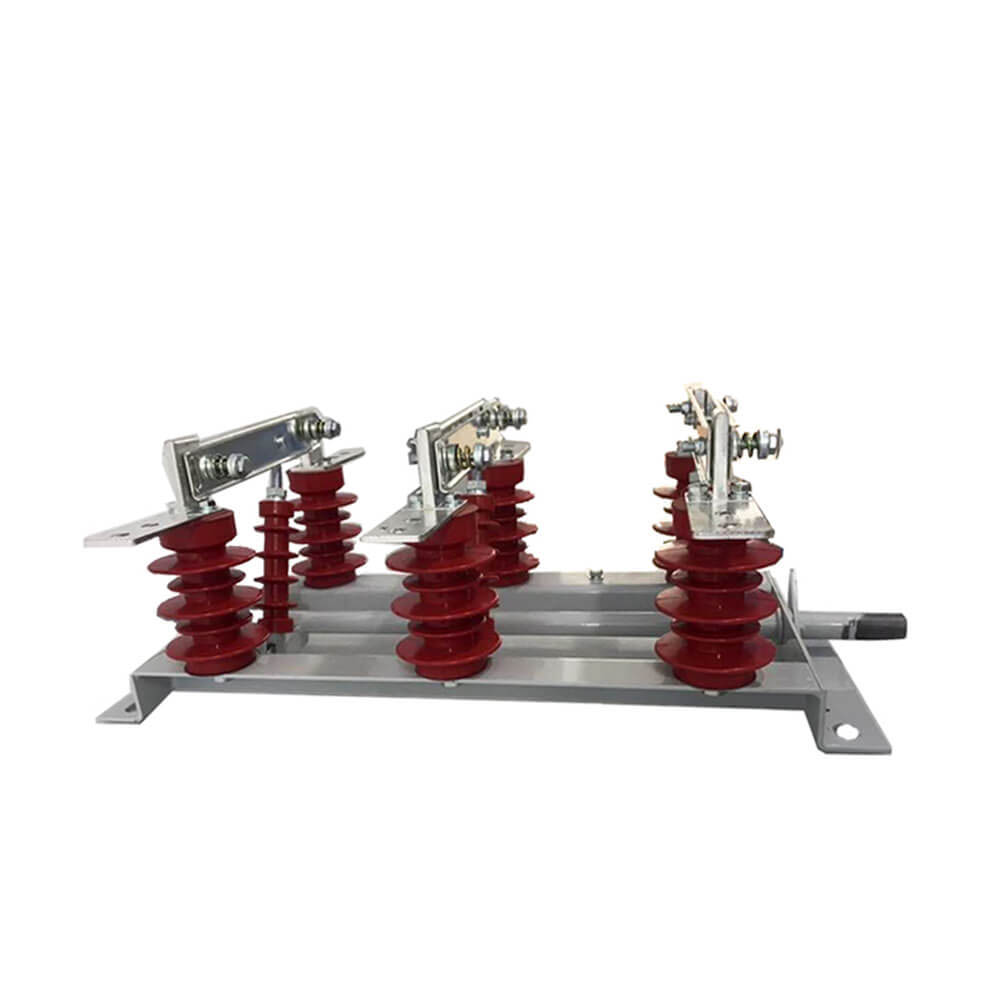

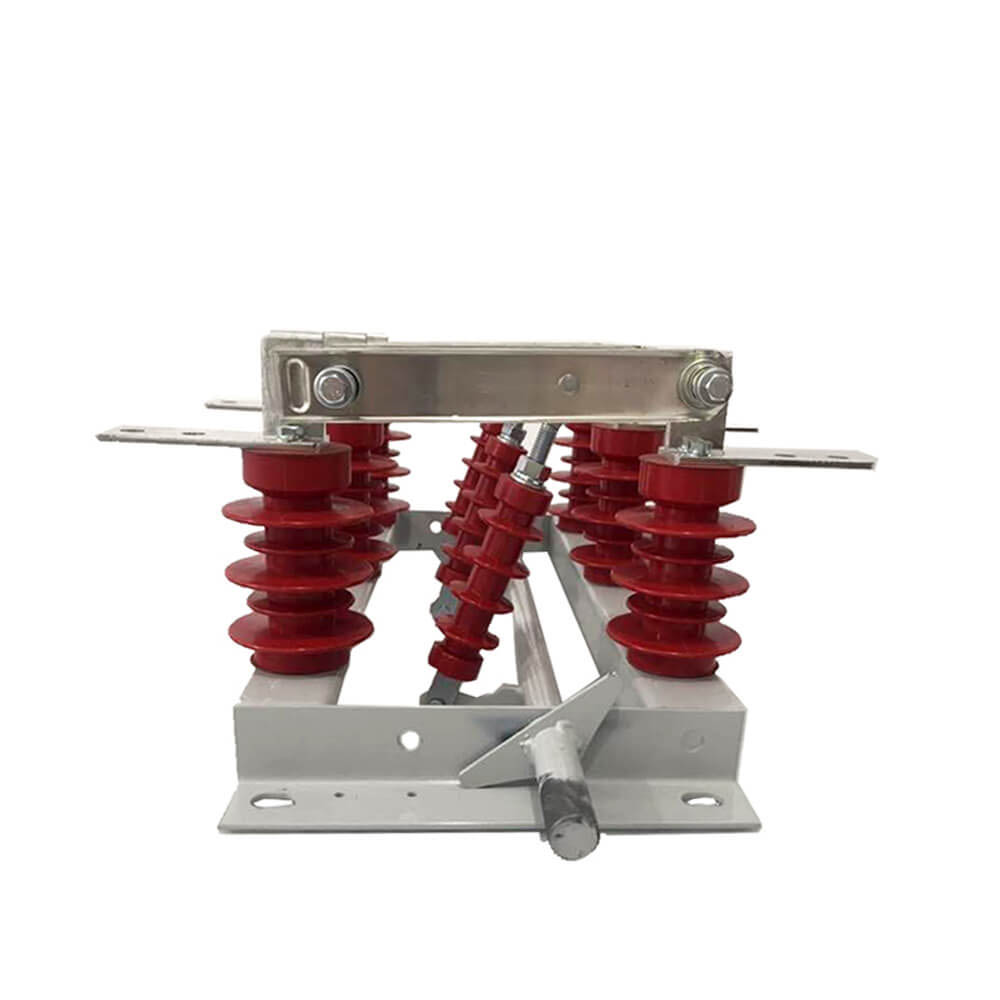

GN19-12/400, 630, 1000, 1250 টাইপ সংযোগ বিচ্ছিন্ন স্যুইচ এর পরিবাহী অংশ প্রতিটি পর্বের জন্য দুটি স্তম্ভ ইনসুলেটর দ্বারা বেসে স্থির করা হয়। (জিএন 19-12 সি/400, 630, 1000, 1250 ধরণের একটি স্তম্ভ অন্তরক এবং একটি চীনামাটির বাসন কেসিং ইনসুলেটর রয়েছে)) তিনটি পর্যায় সমান্তরালে ইনস্টল করা হয় এবং পরিবাহী অংশটি যোগাযোগের ছুরি এবং যোগাযোগধারীদের (বা পরিবাহী রডস) স্ট্যাটিক পরিচিতি নিয়ে গঠিত। যোগাযোগের ছুরির প্রতিটি পর্ব টাই ইনসুলেটরের মাঝখানে সংযুক্ত থাকে, টাই ইনসুলেটর টাই হয় এবং সংযুক্ত স্পিন্ডলের গোড়ায় ইনস্টল করা হয়। স্পিন্ডলটি সংযোগকারী রড (ব্যবহারকারী-সরবরাহিত) এবং সিএস 6-1 ধরণের হ্যান্ডেলটির মাধ্যমে চলমান প্রক্রিয়াটির সাথে সংযুক্ত রয়েছে। সংযোগকারী যোগাযোগের ছুরিটি দুটি স্লটেড কপার প্লেট সমন্বয়ে গঠিত, যা নীচের তাপমাত্রা কমিয়ে দেওয়ার জন্য যোগাযোগের ছুরির তাপ অপচয় হ্রাস ক্ষেত্রটি কেবল বাড়িয়ে তোলে না, তবে যোগাযোগের ছুরির যান্ত্রিক শক্তিও উন্নত করে, যাতে স্যুইচের গতিশীল স্থিতিশীলতা উন্নত হয়। যোগাযোগের ছুরির এক প্রান্তটি একটি বল্ট (শের গাড়ি) দ্বারা যোগাযোগের ব্লকে (বা পরিবাহী রডে) মাউন্ট করা হয়। চৌম্বকীয় লকিং প্লেট ইনস্টলেশন সংস্পর্শে GN19-12/1000, 1250, আরও চৌম্বকীয় লকিং প্লেটের উদ্দেশ্যটি হ'ল যখন দুটি খাঁজ যোগাযোগের ছুরি বাড়ানোর জন্য একটি বৃহত শর্ট সার্কিট কারেন্টের মধ্যে | আকর্ষণ GN19-12/400, 630 সংযোগ বিচ্ছিন্ন সুইচগুলির বর্তমানের মাধ্যমে একটি ছোট সীমা রয়েছে, সুতরাং চৌম্বকীয় লকিং প্লেট যুক্ত করার দরকার নেই।
1। বিচ্ছিন্নতা এবং সুরক্ষা: সংযোগ বিচ্ছিন্ন হওয়ার পরে, একটি নির্ভরযোগ্য অন্তর্নিহিত ফাঁকটি প্রতিষ্ঠিত হয় তা নিশ্চিত করার জন্য এটি নিশ্চিত করা যায়
2। লাইন স্যুইচিং: অপারেশনাল প্রয়োজনীয়তা অনুযায়ী লাইনটি স্যুইচ করুন এবং সংযুক্ত করুন।
3। কম বর্তমান স্যুইচিং: সার্কিটের ছোট স্রোতগুলি স্যুইচ করার জন্য ব্যবহৃত হয়, যেমন বুশিংস, বাসবার, সংযোগকারী, সংক্ষিপ্ত তারগুলি, ভোল্টেজ সমতা ক্যাপাসিটারগুলি স্যুইচ করার ক্যাপাসিটার স্রোত, ডাবল বাস স্যুইচিংয়ের সময় স্রোতগুলি সঞ্চালনের স্রোত এবং ভোল্টেজ ট্রান্সফর্মারগুলির উত্তেজনা স্রোত।
4। ট্রান্সফর্মার উত্তেজনাপূর্ণ বর্তমান: বিভিন্ন কাঠামোগত ধরণের নির্দিষ্ট পরিস্থিতিতে নির্ভর করে এটি নির্দিষ্ট সক্ষমতার ট্রান্সফর্মারগুলির নো-লোড উত্তেজনা বর্তমানকে স্যুইচ করতে পারে।
মাঝারি-ভোল্টেজ বিচ্ছিন্নতার প্রকারগুলি
মাঝারি-ভোল্টেজ বিচ্ছিন্নতাগুলি ইনস্টলেশন পদ্ধতির উপর ভিত্তি করে বহিরঙ্গন এবং অভ্যন্তরীণ প্রকারগুলিতে বিভক্ত করা যেতে পারে:
- আউটডোর মিডিয়াম-ভোল্টেজ বিচ্ছিন্নতা: বায়ু, বৃষ্টি, তুষার, ময়লা, ঘনীভবন, বরফ এবং হিমের মতো প্রাকৃতিক কারণগুলি সহ্য করতে সক্ষম, বহিরঙ্গন প্ল্যাটফর্মগুলিতে ইনস্টলেশন জন্য উপযুক্ত।
- ইনডোর মিডিয়াম-ভোল্টেজ বিচ্ছিন্নতা: অভ্যন্তরীণ পরিবেশের জন্য উপযুক্ত, সাধারণত উচ্চতর নিরোধক কর্মক্ষমতা প্রয়োজন।
নিরোধক সহায়তার কাঠামোর ভিত্তিতে এগুলি আরও বিভক্ত করা যেতে পারে:
-একক-কলাম বিচ্ছিন্নতা স্যুইচ: ওভারহেড বাসবারের নীচে উল্লম্ব স্থানটি বৈদ্যুতিক নিরোধক হিসাবে, স্থান সংরক্ষণ, সংযোগকারী কন্ডাক্টরগুলি হ্রাস করা এবং স্পষ্ট সংযোগ বিচ্ছিন্ন রাষ্ট্র সরবরাহ করে, বিশেষত অতি-উচ্চ ভোল্টেজ সংক্রমণের জন্য উপযুক্ত।
- ডাবল-কলাম বিচ্ছিন্নতা স্যুইচ: উচ্চতর বর্তমান চাহিদাগুলির জন্য উপযুক্ত, বৃহত্তর স্থিতিশীলতা সরবরাহ করে।
- থ্রি-কলাম বিচ্ছিন্নতা স্যুইচ: আরও জটিল পাওয়ার সিস্টেমের জন্য উপযুক্ত, আরও ভাল লোড ক্ষমতা এবং নির্ভরযোগ্যতা সরবরাহ করে।
1 ： সুরক্ষা বিচ্ছিন্নতা ফাংশন - বৈদ্যুতিক সরঞ্জাম রক্ষণাবেক্ষণের সময়, এটি রক্ষণাবেক্ষণ কর্মীদের সুরক্ষা নিশ্চিত করার জন্য একটি পরিষ্কার বৈদ্যুতিক ব্যবধান এবং সংযোগ বিচ্ছিন্ন বিন্দু সরবরাহ করে।
2 ： অপারেশনাল সীমাবদ্ধতা - বিচ্ছিন্ন সুইচ লোডের অধীনে পরিচালনা করা যায় না; এটি লোড স্রোত বা শর্ট-সার্কিট স্রোতগুলি ভাঙ্গতে বা বন্ধ করতে ব্যবহার করা উচিত নয়। একটি আর্ক-এক্সটিংিং চেম্বারের সাথে সজ্জিত সুইচগুলি বিচ্ছিন্ন করা ছোট লোড এবং আনলোডেড লাইনের অধীনে কাজ করতে পারে।
পাওয়ার-অন অপারেশন: প্রথমে বিচ্ছিন্ন সুইচটি বন্ধ করুন, তারপরে সার্কিট ব্রেকার বা লোড সুইচটি বন্ধ করুন।
পাওয়ার-অফ অপারেশন: প্রথমে সার্কিট ব্রেকার বা লোড স্যুইচটি খুলুন, তারপরে বিচ্ছিন্ন সুইচটি খুলুন।
কোনও বিচ্ছিন্ন স্যুইচ নির্বাচন করার সময়, নিশ্চিত করুন যে এর রেটেড ভোল্টেজ, রেটেড বর্তমান, গতিশীল স্থিতিশীলতা বর্তমান এবং তাপীয় স্থিতিশীলতা বর্তমান অ্যাপ্লিকেশনটির প্রয়োজনীয়তা পূরণ করে। বিচ্ছিন্ন সুইচটির প্রাথমিক ভূমিকা হ'ল কোনও লোড কারেন্ট ছাড়াই সার্কিটগুলি সংযোগ বিচ্ছিন্ন করা, নিরাপদ রক্ষণাবেক্ষণের অনুমতি দেয়। বিচ্ছিন্ন স্যুইচটি পরিচালনা করার আগে, নিশ্চিত করুন যে সার্কিট ব্রেকার সার্কিটটি সংযোগ বিচ্ছিন্ন করেছে।
বিচ্ছিন্ন স্যুইচটিতে একটি বিশেষায়িত আর্ক-এক্সটিংিং ডিভাইস নেই; সরঞ্জাম এবং কর্মীদের সুরক্ষা নিশ্চিত করতে এটি লোড বা শর্ট সার্কিট শর্তের অধীনে পরিচালনা করবেন না।
 |
 |
 |
| মডেল |
রেটেড ভোল্টেজ (কেভি) |
রেটেড কারেন্ট (ক) |
রেট দেওয়া স্বল্প সময়ের বর্তমান বর্তমান ( / 4 এস) |
রেটেড পিক সহ্য বর্তমান (দ্য) |
| Gn19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| Gn19-12 / 630-20 |
12 | 630 | 20 | 50 |
| Gn19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| Gn19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| Gn19-12c/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| জিএন 19-12 সি/630-20 |
12 | 630 | 20 | 50 |
| জিএন 19-12 সি/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| Gn19-12c/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. পরিবেষ্টিত তাপমাত্রার উপরের সীমা +40 ℃, নিম্ন সীমা -এল 0 ℃, দ্রষ্টব্য: -25 ℃ এ স্টোরেজ এবং পরিবহণের অনুমতি দিন
2। উচ্চতা 1000 মিটারের বেশি নয়
3। আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95%এর বেশি নয়, মাসিক গড় 90%এর বেশি নয়
4। জলীয় বাষ্পের চাপ: দৈনিক গড় 2.2 × 10-3 এমপিএর বেশি নয়, মাসিক গড় 1.8 × 10-3 এমপিএর বেশি নয়
5 ... আশেপাশের বায়ু ক্ষয়কারী বা দহনযোগ্য গ্যাস, জলীয় বাষ্প এবং অন্যান্য সুস্পষ্ট দূষণ থেকে মুক্ত হওয়া উচিত।
6 .. কোনও নিয়মিত এবং হিংস্র কম্পন নেই।
দ্রষ্টব্য: উপরের শর্তগুলির সাথে সামঞ্জস্য না হলে সমস্যাটি সমাধান করার জন্য দয়া করে প্রস্তুতকারকের সাথে পরামর্শ করুন
O ওএম এবং ওডিএম গ্রহণ করুন: হ্যাঁ
● শংসাপত্র: সিই, পরীক্ষার রিপোর্ট
● উত্পাদনের সময়: 7 ~ 12 কার্যদিবস
● ওয়ারেন্টি সময়কাল: 12 মাস
● ডেলিভারির সময়: 15 দিন
This এই স্যুইচটি অর্ডার করার সময়, দয়া করে মডেল স্পেসিফিকেশন, রেটেড ভোল্টেজ, রেটেড বর্তমান এবং অন্যান্য প্রযুক্তিগত ডেটা নির্দেশ করুন।
The যদি বিশেষ প্রয়োজনীয়তা থাকে তবে আপনি সেগুলি সমাধান করার জন্য আমাদের সাথে আলোচনা করতে পারেন।
