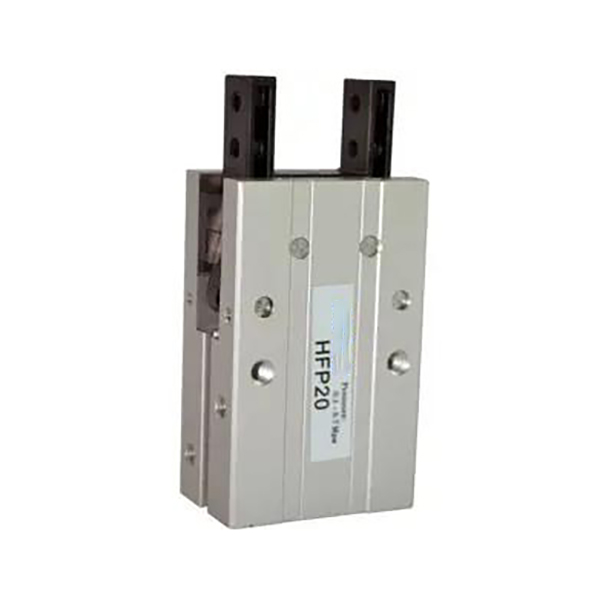

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH
SOLH HFP সিরিজ 2-চোয়ালের সমান্তরাল খোলার এবং বন্ধ করার জন্য যান্ত্রিক লিভার সংক্রমণ গ্রহণ করে। মূল শক্তি: প্রতিযোগিতামূলক মূল্য সহ সহজ লিভার প্রক্রিয়া, স্থিতিশীল ক্ল্যাম্পিং কর্মক্ষমতা, থ্রি-সাইড ইউনিভার্সাল মাউন্টিং, ফ্যাক্টরি প্রি-ইনস্টলড ম্যাগনেট এবং পরিধান-প্রতিরোধী দীর্ঘ পরিষেবা জীবন। এটি হালকা লোড উচ্চ-ফ্রিকোয়েন্সি লোডিং/আনলোডিং এবং খরচ-সংবেদনশীল স্বয়ংক্রিয় স্টেশনগুলির জন্য মূলধারার অর্থনৈতিক সমান্তরাল গ্রিপার সমাধান।
-- কাজের নীতি: পিস্টন সমান্তরাল নড়াচড়ার জন্য দুটি চোয়াল চালানোর জন্য লিভার সমাবেশকে ঠেলে দেয়। বিশুদ্ধ যান্ত্রিক লিভার ড্রাইভ, কম উপাদান, কম রক্ষণাবেক্ষণ খরচ।
-- বল বৈশিষ্ট্য: পিস্টন প্রসারিত হলে চোয়াল ক্ল্যাম্প করে এবং প্রত্যাহার করার সময় ছেড়ে দেয়। ক্ল্যাম্পিং ফোর্স 20%~30% নিরাপদ ওয়ার্কপিস ধরে রাখার জন্য খোলার শক্তির চেয়ে বেশি।
-- স্থিতিশীলতা এবং যথার্থতা: চোয়াল এবং প্রধান শরীরের মধ্যে বড় যোগাযোগ পৃষ্ঠ কম্পন কমায় এবং ক্ল্যাম্পিং সঠিকতা উন্নত করে। ধাতু বিভাজক প্লেট ঘর্ষণ কম ঘর্ষণ পৃষ্ঠ বিচ্ছিন্ন এবং সেবা জীবন প্রসারিত.
-- নমনীয় মাউন্টিং: তিনটি মাউন্টিং মুখ (পাশে / নীচে / পিছনে)। ইন্টিগ্রেটেড সেন্সর খাঁজগুলি অতিরিক্ত বন্ধনী ছাড়াই সরাসরি চৌম্বকীয় সুইচ ইনস্টলেশন সমর্থন করে।
-- উপাদান এবং স্থায়িত্ব: হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম বডি, পরিধান-প্রতিরোধী লিভার অংশ এবং স্টেইনলেস স্টিলের চোয়াল। যান্ত্রিক চক্র জীবন ≥5 মিলিয়ন বার, ক্রমাগত উচ্চ-ফ্রিকোয়েন্সি অটোমেশন অপারেশনের জন্য উপযুক্ত।

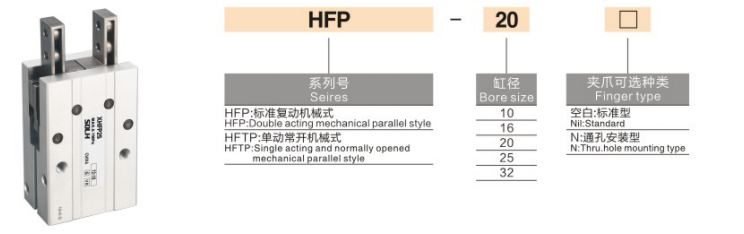

1. মডেল উদাহরণ: HFP20+2CS1-G
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| এইচএফপি |
সিরিজ কোড |
লিভার-টাইপ সমান্তরাল বায়ুসংক্রান্ত গ্রিপার |
|
20 |
বোরের আকার (মিমি) |
10/16/20/25/32 |
|
N |
মাউন্ট করার বিকল্প |
খালি = স্ট্যান্ডার্ড মাউন্ট; N = থ্রু-হোল মাউন্টিং |
| +2CS1-G |
ম্যাগনেটিক সুইচ |
অন্তর্নির্মিত চুম্বক, CS1-G সিরিজের অবস্থানের সুইচগুলির সাথে মিলেছে |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- HFP16: বোর 16, সুইচ ছাড়াই ডাবল অ্যাক্টিং বেসিক মডেল
-- HFP25N：বোর 25, থ্রু-হোল মাউন্টিং সংস্করণ
-- HFP32+2CS1-G：বোর 32, দুটি CS1-G চৌম্বকীয় সুইচ দিয়ে সজ্জিত
|
প্যারামিটার আইটেম |
HFP10 |
HFP16 |
HFP20 |
HFP25 |
HFP32 |
| বোর (মিমি) |
10 |
16 |
20 |
25 |
32 |
| ক্ল্যাম্পিং ফোর্স (N @0.5MPa) |
30 |
55 |
95 |
95 |
220 |
| চোয়াল খোলার স্ট্রোক (মিমি) |
10 |
14 |
18 |
22 |
26 |
| সর্বাধিক অনুমোদিত গ্রিপিং ওভারহ্যাং (মিমি) |
30 |
40 |
60 |
70 |
90 |
| অপারেটিং প্রেসার (MPa) |
0.2~0.7 (প্রস্তাবিত: 0.4~0.5) |
|
|
|
|
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ +70℃ |
|
|
|
|
| তৈলাক্তকরণ |
সিলিন্ডার তেল-মুক্ত; লিভার জয়েন্টগুলির জন্য পর্যায়ক্রমিক গ্রীস রক্ষণাবেক্ষণ প্রয়োজন |
|
|
|
|
| সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি (cpm) |
180 |
180 |
180 |
120 |
120 |
| নেট ওজন (গ্রাম) |
110 |
200 |
350 |
580 |
950 |
| এয়ার পোর্ট থ্রেড |
M5×0.8 |
M5×0.8 |
Rc1/8 |
Rc1/8 |
Rc1/8 |
1. চমৎকার খরচ-কর্মক্ষমতা লিভার গঠন
-- সরল যান্ত্রিক ট্রান্সমিশন অংশের সংখ্যা হ্রাস করে। পারফরম্যান্স হাই-এন্ড সমান্তরাল গ্রিপারের কাছাকাছি যখন দাম শুধুমাত্র 1/2 ~ 2/3 গাইড রেল টাইপ মডেলে পৌঁছায়।
2. উচ্চ ক্ল্যাম্পিং বল নিরাপত্তা বাড়ায়
-- এক্সটেনশনের সময় ক্ল্যাম্পিং ফোর্স রিলিজ ফোর্সের চেয়ে 20%~30% বড়, হালকা লোড অবস্থায় ওয়ার্কপিস পিছলে যাওয়ার ঝুঁকি কমায়।
3. তিন-দিক সার্বজনীন মাউন্ট
-- পাশে, নীচে এবং পিছনের মুখে মাউন্টিং হোল উপলব্ধ, সহজে অন-সাইট কমিশনিংয়ের জন্য অনুভূমিক, উল্লম্ব এবং পার্শ্বীয় সমাবেশ সমর্থন করে।
4. অন্তর্নির্মিত চুম্বক, সেন্সর ইনস্টলেশনের জন্য প্রস্তুত
-- স্থায়ী চুম্বক মান হিসাবে একত্রিত. CS1-G সুইচের জন্য বডি সংরক্ষিত স্লাইড খাঁজ; কোন অতিরিক্ত মাউন্ট বন্ধনী প্রয়োজন.
5. উচ্চ-চক্র অপারেশন জন্য পরিধান-প্রতিরোধী নকশা
-- ধাতু বিরোধী ঘর্ষণ বিভাজক উপাদান ঘর্ষণ হ্রাস, ক্রমাগত স্বয়ংক্রিয় উত্পাদন লাইনের জন্য দীর্ঘ সেবা জীবন প্রদান.
1. মাউন্ট অপশন
-- সাইড মাউন্টিং: সমাবেশ লাইন লোড/আনলোড করার জন্য অনুভূমিক ক্ল্যাম্পিং
-- বটম মাউন্টিং: ইনজেকশন মোল্ডিং এবং মেশিন টুল পিক-এন্ড-প্লেসের জন্য উল্লম্ব উত্তোলন
-- রিয়ার মাউন্টিং: সীমাবদ্ধ সংকীর্ণ স্টেশনগুলির জন্য পার্শ্বীয় গ্রিপিং
3. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
-- 3C এবং ইলেকট্রনিক্স: গ্রিপিং ক্ষুদ্র প্লাস্টিকের উপাদান, হার্ডওয়্যার যন্ত্রাংশ এবং ব্যাটারি হাউজিং
-- স্বয়ংচালিত উপাদান: ছোট স্ট্যাম্পিং অংশ, রাবার উপাদান এবং অভ্যন্তরীণ ট্রিম স্থানান্তর
-- প্যাকেজিং এবং লজিস্টিকস: ছোট কার্টন, প্লাস্টিকের ব্যাগ এবং ক্ষুদ্র প্যালেট বাছাই করা
-- সাধারণ অটোমেশন: স্টেশন পজিশনিং ক্ল্যাম্পিং এবং উচ্চ-ফ্রিকোয়েন্সি রেসিপ্রোকেটিং হ্যান্ডলিং
|
তুলনা আইটেম |
HFP লিভার সমান্তরাল গ্রিপার |
HFY পিভট সমান্তরাল গ্রিপার |
MHZ2 লিনিয়ার গাইড প্যারালাল গ্রিপার |
| মূল শক্তি |
কম খরচে, উচ্চ ক্ল্যাম্পিং ফোর্স, তিন-পার্শ্বের মাউন্টিং |
অতি-পাতলা লাইটওয়েট, ছোট বোরের জন্য কমপ্যাক্ট |
উচ্চ নির্ভুলতা, উচ্চ অনমনীয়তা, ভারী লোড ক্ষমতা |
| ড্রাইভ মেকানিজম |
যান্ত্রিক লিভার সংযোগ |
পিভট রকার লিঙ্কেজ |
যথার্থ রৈখিক গাইড রাক এবং পিনিয়ন |
| ক্ল্যাম্পিং ফোর্স লেভেল |
মাঝারি (30~220N) |
কম (20~100N) |
উচ্চ (50~500N) |
| উপযুক্ত লোড |
0.5 ~ 5 কেজি হালকা এবং মাঝারি লোড |
0.2 ~ 2 কেজি হালকা লোড |
1~15 কেজি মাঝারি এবং ভারী লোড |
| খরচ স্তর |
কম (অর্থনীতি প্রথম পছন্দ) |
কম (অতি পাতলা হালকা লোড) |
মাঝারি (নির্ভুলতা নিবেদিত) |
| সেরা দৃশ্যকল্প |
বাজেট সংবেদনশীল উচ্চ-ফ্রিকোয়েন্সি হালকা-মাঝারি লোড স্টেশন |
সীমিত উচ্চতা স্থান, অতি হালকা ছোট workpieces |
যথার্থ সমাবেশ, রোবট EOAT, অ্যান্টি-অফসেট লোড চাহিদা |
1. বোর নির্বাচন workpiece ভর উপর ভিত্তি করে
-- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg। রিজার্ভ ≥30% নিরাপত্তা মার্জিন।
2. স্ট্রোক যাচাইকরণ
-- যান্ত্রিক হস্তক্ষেপ এড়াতে চোয়ালের ভ্রমণ ≥ ওয়ার্কপিসের বাইরের মাত্রা প্লাস ন্যূনতম 2 মিমি ছাড়পত্র নিশ্চিত করুন।
3. কনফিগারেশন মিল
-- স্বয়ংক্রিয় সংকেত ইন্টারলক: খোলা এবং বন্ধ অবস্থা সনাক্ত করতে দুটি CS1-G চৌম্বকীয় সুইচ সজ্জিত করুন।
-- সীমাবদ্ধ সরঞ্জাম বিন্যাস: HFP থ্রি-সাইড মাউন্টিং নমনীয় ইনস্টলেশন সমাধান প্রদান করে।
SOLH HFP অর্থনৈতিক লিভার-টাইপ সমান্তরাল বায়ুসংক্রান্ত গ্রিপার উচ্চ ক্ল্যাম্পিং ফোর্স সহ যান্ত্রিক লিভার ড্রাইভ, থ্রি-সাইড ইউনিভার্সাল মাউন্টিং এবং বিল্ট-ইন ম্যাগনেটিক রিং, উচ্চ-ফ্রিকোয়েন্সি 3C-এর জন্য আদর্শ কম খরচের আলো এবং মাঝারি লোড গ্রিপিং সমাধান, প্যাকেজিং এবং সাধারণ খরচ-সংবেদনশীল স্বয়ংক্রিয় স্টেশন।
