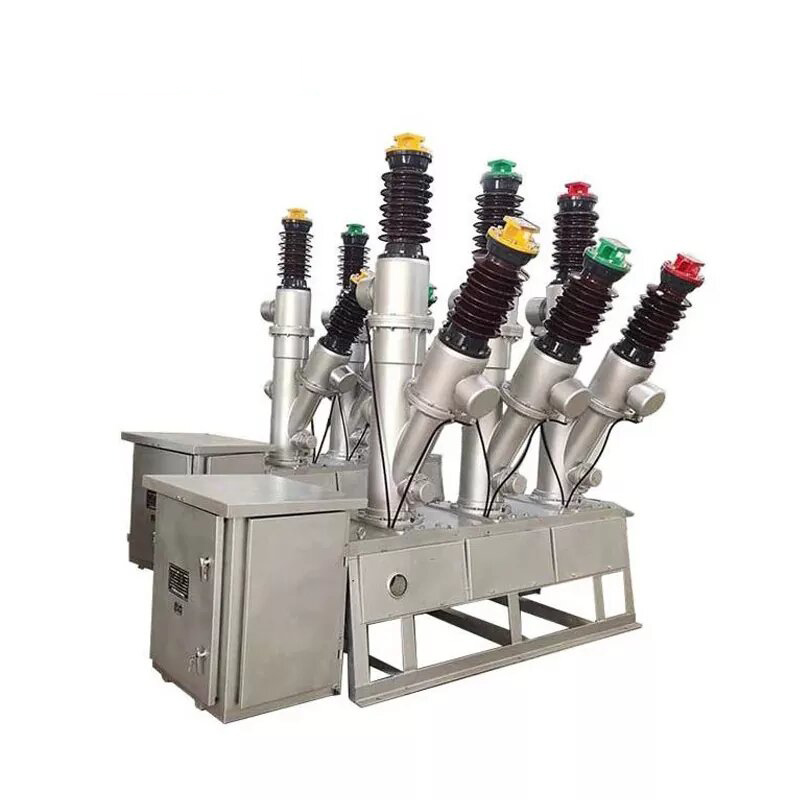

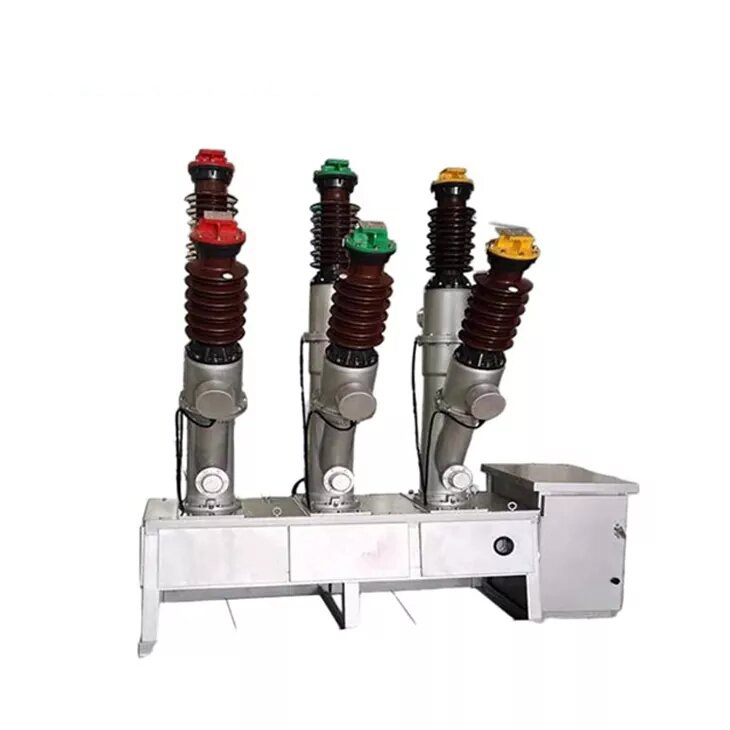

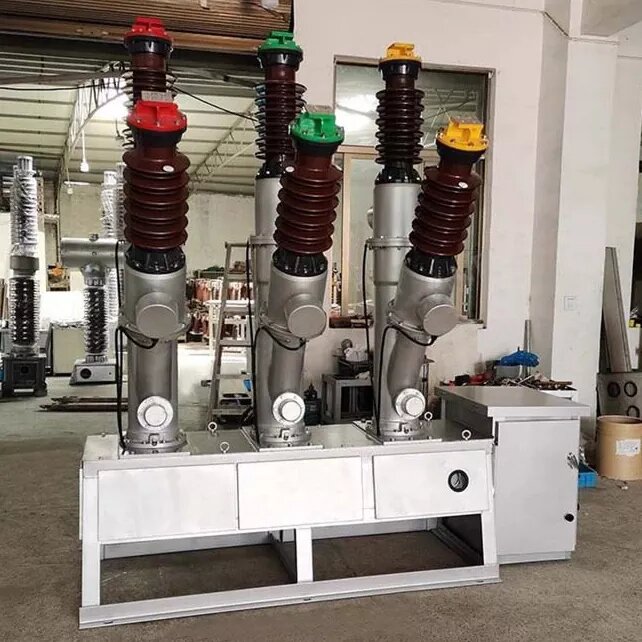

LW8-40.5 35KV আউটডোর এসি উচ্চ ভোল্টেজ এসএফ 6 সার্কিট ব্রেকার

এলডাব্লু 8 (এ) -40.5 আউটডোর এসি এসএফ 6 সার্কিট ব্রেকার একটি তিন-পর্যায়, 50Hz আউটডোর উচ্চ-ভোল্টেজ বৈদ্যুতিক ডিভাইস যা 40.5 কেভি রেটেড ভোল্টেজ সহ পাওয়ার সিস্টেমে ব্যবহারের জন্য ডিজাইন করা হয়েছে। এটি এসএফ 6 গ্যাসকে আর্ক-শঙ্কা এবং অন্তরক মাধ্যম হিসাবে ব্যবহার করে, একটি সংকুচিত গ্যাস আর্ক-এক্সটিংিং মেকানিজম সহ, উচ্চতর বাধা দেওয়ার ক্ষমতা সরবরাহ করে। এই সার্কিট ব্রেকারটি পাওয়ার সাবস্টেশন, বিদ্যুৎকেন্দ্র এবং বিতরণ নেটওয়ার্কগুলিতে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে এটি নির্ভরযোগ্যভাবে রেটেড এবং শর্ট সার্কিট উভয় স্রোতকে স্যুইচ করতে পারে। এটি লিঙ্ক ব্রেকার হিসাবে ব্যবহারের জন্য বা ক্যাপাসিটার ব্যাংকগুলি সংযোগ বিচ্ছিন্ন করার জন্যও আদর্শ। ডিভাইসটিতে পরিমাপ এবং সুরক্ষা উদ্দেশ্যে একটি অন্তর্নির্মিত বর্তমান ট্রান্সফর্মার অন্তর্ভুক্ত রয়েছে, এটি পুরানো ব্রেকার সিস্টেমগুলি আপগ্রেড করার জন্য এটি একটি দুর্দান্ত পছন্দ করে তোলে।

পণ্য কাঠামো

ব্রেকারটিতে তিনটি স্বতন্ত্র পর্যায়ক্রমে একটি চীনামাটির বাসন কলাম ডিজাইন রয়েছে, প্রতিটি প্রতিটি সংকুচিত বাতাসে ভরা একটি পৃথক আর্ক-এক্সটিং চেম্বার দিয়ে সজ্জিত। ত্রি-পর্যায়ের গ্যাস তামা টিউবিং দ্বারা সংযুক্ত। ব্রেকারের মূল উপাদানগুলির মধ্যে রয়েছে চীনামাটির বাসন হাউজিং, বর্তমান ট্রান্সফর্মার, অর্ক নিভেটিং চেম্বার, শোষণকারী, অপারেটিং মেকানিজম, ট্রান্সমিশন বক্স, বেস ফ্রেম, সংযোগকারী রড এবং স্প্রিংস। চীনামাটির বাসন হাতা ব্রেকারের মূল সার্কিটকে পাওয়ার সিস্টেমের সাথে সংযুক্ত করার জন্য সমর্থন এবং নিরোধক হিসাবে কাজ করে। এটি চাপ জাহাজের অংশও গঠন করে, শক্তিশালী শক্তি সরবরাহ করে এবং বায়ুচালিততা নিশ্চিত করে।

অ্যাপ্লিকেশন:

Prover পাওয়ার ট্রান্সমিশন এবং বিতরণ: সাবস্টেশন, ট্রান্সফর্মার স্টেশন এবং বিদ্যুৎ বিতরণ নেটওয়ার্কগুলিতে ব্যবহারের জন্য উপযুক্ত।

Swicking স্যুইচিং অপারেশন: কার্যকরভাবে রেটযুক্ত স্রোত, শর্ট সার্কিট স্রোত এবং জরুরী সংযোগগুলি পরিচালনা করে।

 ক্যাপাসিটার ব্যাংক সুরক্ষা: মসৃণ সিস্টেমের ক্রিয়াকলাপ নিশ্চিত করে ক্যাপাসিটার ব্যাংকগুলি নিরাপদে সংযোগ বিচ্ছিন্ন করতে পারে।

Ididial প্রতিস্থাপন: সিস্টেমে পুরানো, পুরানো সার্কিট ব্রেকারগুলি প্রতিস্থাপনের জন্য একটি দুর্দান্ত বিকল্প।

পরিবেশগত পরিস্থিতি:

Allytitide: সমুদ্রপৃষ্ঠ থেকে 3000 মিটার পর্যন্ত।

Bab

Allow পলিউশন স্তর: দ্বিতীয় স্তর, III, বা IV হিসাবে শ্রেণিবদ্ধ পরিবেশের জন্য উপযুক্ত।

Ummity হিউমডিটি: দৈনিক গড় আর্দ্রতা 95% এর বেশি নয়, 90% এর বেশি (25 ডিগ্রি সেন্টিগ্রেডে) বেশি নয়।

Windwind চাপ: 700pa এর বেশি নয়, বাতাসের গতির সমতুল্য 34 মি/সেকেন্ড পর্যন্ত।

 ব্যবহার শর্ত: জ্বলনযোগ্য উপকরণ, বিস্ফোরণ ঝুঁকি, রাসায়নিক জারা এবং গুরুতর কম্পন থেকে মুক্ত অঞ্চলগুলির জন্য আদর্শ।

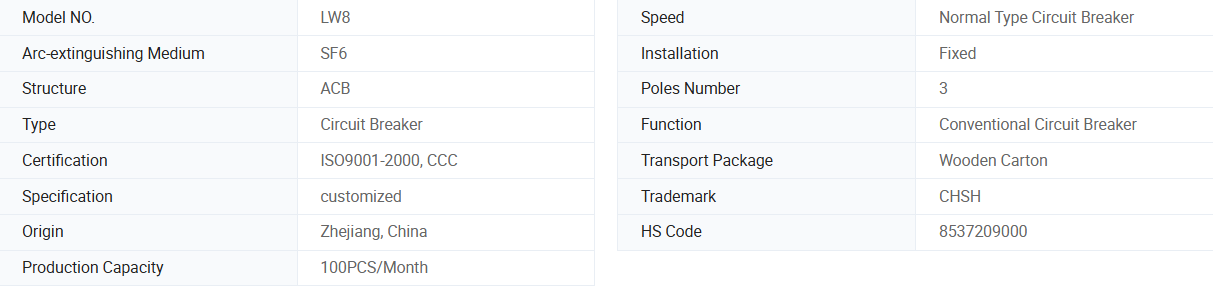

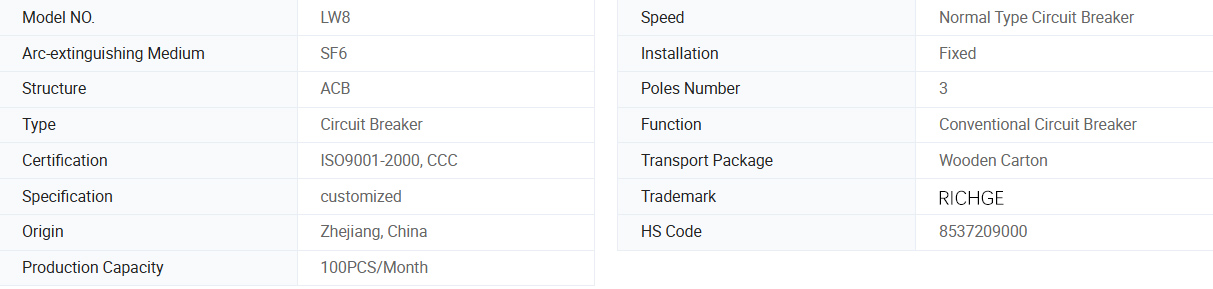

বেসিক তথ্য।

মডেল বর্ণনা

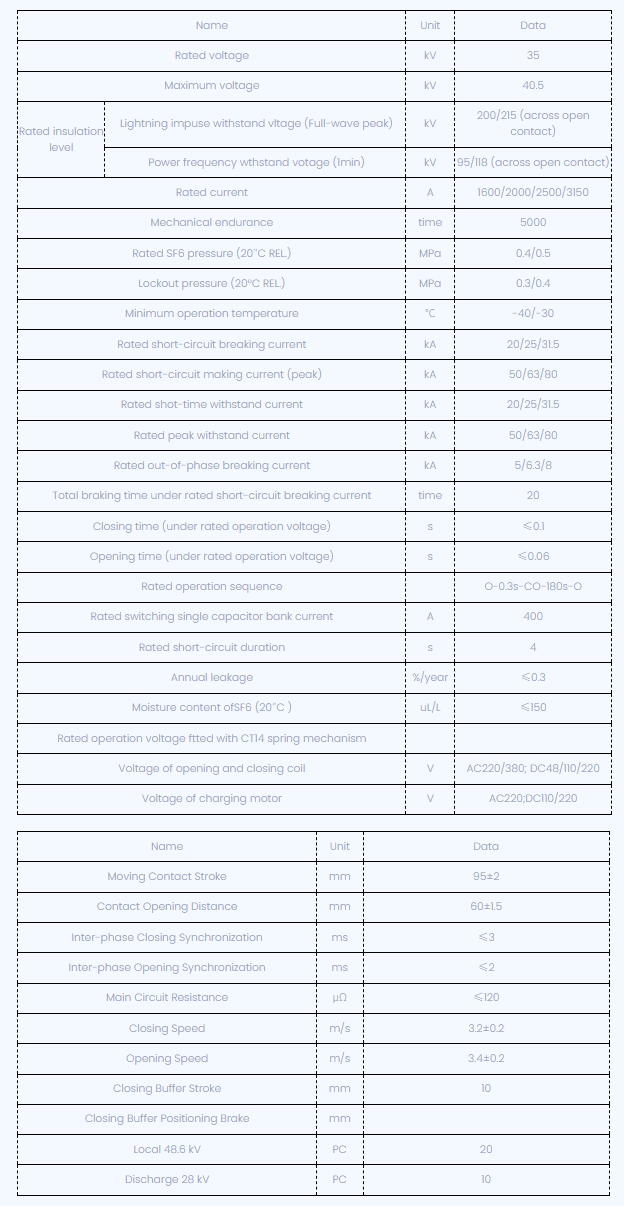

প্রযুক্তিগত পরামিতি

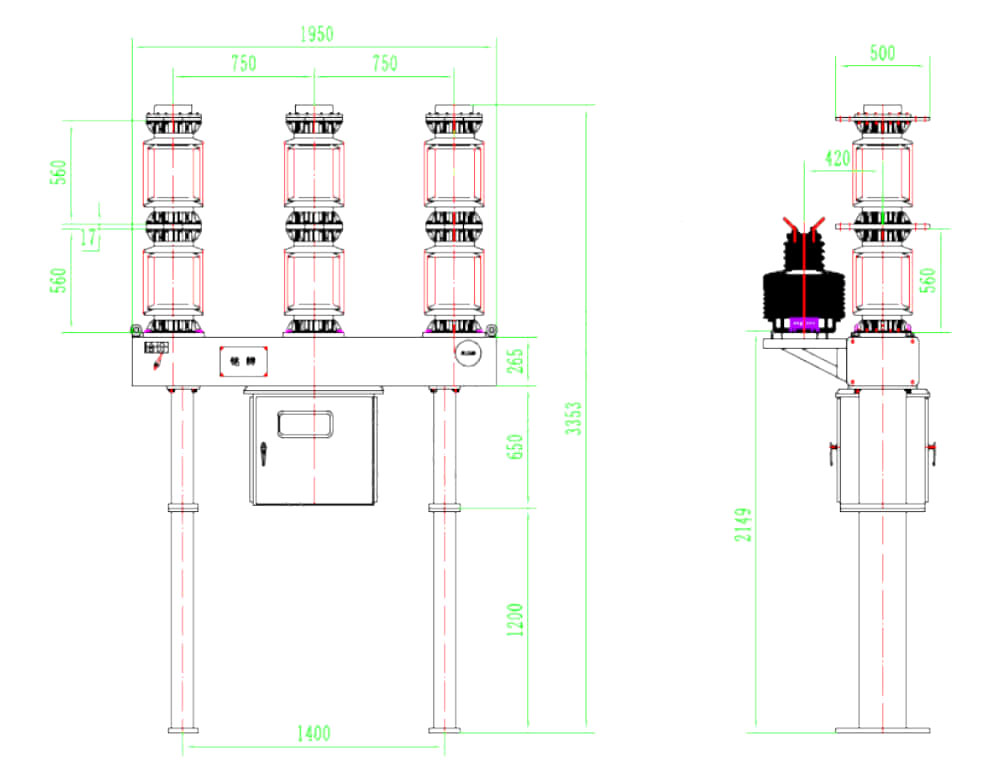

প্রযুক্তিগত অঙ্কন

Lw8-40.5 এসএফ 6 সার্কিট ব্রেকার অর্ডারিং নির্দেশাবলী

1: সার্কিট ব্রেকার মডেল, স্পেসিফিকেশন;

2: রেটেড বৈদ্যুতিক পরামিতি (ভোল্টেজ, কারেন্ট, ব্রেকিং কারেন্ট ইত্যাদি)

3: পরিবেশগত পরিস্থিতি (পরিবেষ্টিত তাপমাত্রা, উচ্চতা, পরিবেশ দূষণের স্তর);

4: অ্যাকুয়েটর অপারেটিং ভোল্টেজ এবং মোটর ভোল্টেজ;

5: সংখ্যা, বর্তমান অনুপাত এবং অভ্যন্তরীণ বা বাহ্যিক বর্তমান ট্রান্সফর্মারগুলির স্তর সংমিশ্রণ। গৌণ লোড;

6: খুচরা যন্ত্রাংশ, বিশেষ সরঞ্জাম এবং সরঞ্জামগুলির নাম এবং পরিমাণ (আলাদাভাবে অর্ডার করা দরকার)।

FAQ

1। আপনি কি কোনও ট্রেডিং সংস্থা বা প্রস্তুতকারক?

  আমরা উচ্চ এবং নিম্ন ভোল্টেজ সুইচগিয়ার, সাবস্টেশন, ট্রান্সফর্মার, কেবল বিতরণ বাক্স এবং বিভিন্ন বৈদ্যুতিক সরঞ্জাম যেমন ভ্যাকুয়াম সার্কিট ব্রেকার, লোড ব্রেক ব্রেক স্যুইচ ইত্যাদির ক্ষেত্রে 10 বছরের অভিজ্ঞতা সহ একটি পেশাদার কারখানা।

  আমাদের কারখানাটি চীনের রাজ্য গ্রিড কর্পোরেশনের একটি দুর্দান্ত সরবরাহকারী।

2। আপনি কি কাস্টমাইজড পরিষেবাগুলি গ্রহণ করেন?

   আমরা OEM/ODM পরিষেবা অফার করি এবং পণ্যটিতে আপনার লোগোটি মুদ্রণ করতে পারি। আমাদের পেশাদার প্রযুক্তিগত এবং উদ্ধৃতি দল আপনার অঙ্কন এবং পরামিতি অনুযায়ী একটি সন্তোষজনক প্রকল্প সরবরাহ করতে পারে।

3। আপনার এমওকিউ কি?

     আমাদের এমওকিউ 1 টুকরা।

4। আপনার ডেলিভারি সময় কত দিন?

   এটি আপনার পণ্যের প্রয়োজনীয়তা এবং পরিমাণের উপর নির্ভর করে। সাধারণত, 5 ~ 10 কার্যদিবস উপলব্ধ।

5। আপনি কীভাবে মানের সমস্যাগুলি সমাধান করবেন?

   মানসম্পন্ন সমস্যার বিশদ ফটো সরবরাহ করুন।  আমাদের প্রযুক্তিগত এবং মান পরীক্ষা বিভাগ বিশ্লেষণ করবে। আমরা 2 দিনের মধ্যে একটি সন্তোষজনক সমাধান করব।

6 .. আপনার অর্থ প্রদানের শর্তগুলি কী?

     30% টি/টি অগ্রিম, চালানের আগে 70%।  ওয়েস্ট ইউনিয়ন, এল/সিও গ্রহণযোগ্য।
