ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

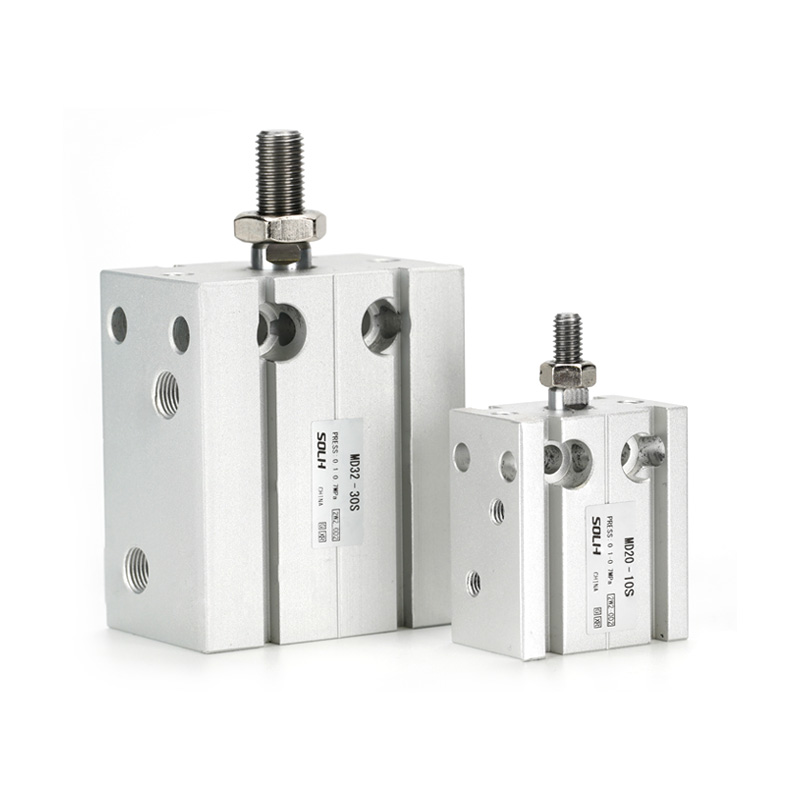

SOLH MD সিরিজ হল স্ট্যান্ডার্ড মাল্টি-পজিশন মুক্ত মাউন্টিং মিনিয়েচার সিলিন্ডার যাতে ফুল-সার্কেল মাউন্টিং হোল, অতি-পাতলা ব্লক আকৃতি এবং নির্বিচারে-কোণ ইনস্টলেশন ক্ষমতা। সংকীর্ণ সীমাবদ্ধ সরঞ্জাম স্থান, উচ্চ-ঘনত্ব বিন্যাস এবং হালকা-লোড বিরতিহীন ইজেকশন এবং অবস্থানের ওয়ার্কস্টেশনের জন্য ডিজাইন করা হয়েছে।
5টি সম্পূর্ণ সাব-মডেল কভার সিঙ্গেল/ডাবল রড, সিঙ্গেল/ডাবল অ্যাক্টিং, ফিক্সড/এডজাস্টেবল স্ট্রোকের চাহিদা:
-- এমডি: একক রড ডাবল অ্যাক্টিং (স্ট্যান্ডার্ড ইউনিভার্সাল টাইপ)
-- MSD: একক রড একক অভিনয় (বসন্ত প্রসারিত)
-- MTD: একক রড একক অভিনয় (বসন্তে প্রত্যাহার)
-- MDD: ডাবল রড ডাবল অ্যাক্টিং (অ্যান্টি-টরশন নো রোটেশন)
-- MDJ: ডবল রড ডবল অ্যাক্টিং রিয়ার অ্যাডজাস্টেবল স্ট্রোকের সাথে
|
প্যারামিটার আইটেম |
সম্পূর্ণ স্পেসিফিকেশন বিবরণ |
| স্ট্যান্ডার্ড বোর সাইজ (মিমি) |
6, 10, 16, 20, 25, 32 |
| স্ট্যান্ডার্ড স্ট্রোক দৈর্ঘ্য (মিমি) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| অপারেশন মোড |
দ্বৈত অভিনয়: MD / MDD / MDJ একক অভিনয়: MSD / MTD |
| অপারেটিং প্রেসার রেঞ্জ |
দ্বৈত অভিনয়: 0.1 ~ 1.0 MPa/ একক অভিনয়: 0.2 ~ 1.0 MPa |
| বার্স্ট প্রুফ টেস্ট প্রেসার |
1.5 এমপিএ |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা |
-20 ℃ ~ +70 ℃ (এয়ার পাইপলাইনের ভিতরে বরফ নেই) |
| পিস্টন স্পিড রেঞ্জ |
ডাবল অ্যাক্টিং: 30 ~ 500 মিমি/সেকেন্ড একক অভিনয়: 50 ~ 500 মিমি/সে |
| এয়ার পোর্ট থ্রেড |
বোর 6/10: M5×0.8 বোর 16/20/25/32: PT1/8 |
| ম্যাগনেটিক রিং বিকল্প |
S প্রত্যয় = অন্তর্নির্মিত স্থায়ী চুম্বক, CMSH / DMSH চৌম্বক অবস্থানের সুইচগুলির সাথে সামঞ্জস্যপূর্ণ |
1. সম্পূর্ণ 6-দিক মাল্টি অবস্থান মাউন্ট
-- সিলিন্ডার বডির সামনে, পিছনে, বাম, ডান, উপরে এবং নীচে বিতরণ করা অভিন্ন ট্যাপড গর্ত; যে কোন সমতল এবং কোন কোণে স্থির করা যেতে পারে। একাধিক সিলিন্ডার পাশাপাশি সমান্তরাল বিন্যাস ক্যাবিনেটের স্থান ব্যবহার সর্বাধিক করে তোলে।
2. অতি-পাতলা ব্লক লাইটওয়েট বডি
-- 30%~50% সাধারণ বৃত্তাকার বডি সিলিন্ডারের চেয়ে পাতলা প্রাচীরের বেধ, ডাই-কাস্ট লাইটওয়েট অ্যালুমিনিয়াম অ্যালয় মেইন বডি মিনিচুরাইজড মেকানিজম ডিজাইনের জন্য।
3. স্ব-তৈলাক্তকরণ পিস্টন রড ভারবহন
-- ইন্টিগ্রেটেড কম-ঘর্ষণ স্ব-পিস্টন রড, তেল-মুক্ত অপারেশন, দীর্ঘ সেবা জীবন এবং স্থিতিশীল মসৃণ আন্দোলনের উপর লুব্রিকেটিং বুশিং।
4. স্ট্যান্ডার্ড চৌম্বকীয় সুইচ মাউন্ট grooves
-- সিলিন্ডার বডির উভয় পাশে ডেডিকেটেড ট্র্যাপিজয়েডাল স্লাইড খাঁজ; অতিরিক্ত বন্ধনী ছাড়াই চৌম্বকীয় রিড সুইচের সহজ সমাবেশ, বিচ্ছিন্নকরণ এবং অবস্থান পরিবর্তন।
5. অন্তর্নির্মিত সামনে রাবার বাফার প্যাড
-- রডের প্রান্তে ইন্টিগ্রেটেড বাফার প্রভাব কম্পন শোষণ করে, অপারেটিং শব্দ কমায় এবং ছোট ফিক্সচার ও ওয়ার্কপিসকে রক্ষা করে।
6. প্রসারণযোগ্য ডবল রড এবং সামঞ্জস্যযোগ্য স্ট্রোক ভেরিয়েন্ট
-- MDD ডাবল রড: শক্তিশালী অ্যান্টি-টরশন পারফরম্যান্স, শূন্য রোটারি ডিফ্লেকশন, সাইড লোডের নিচে স্থিতিশীল লিনিয়ার গাইডিং
-- MDJ অ্যাডজাস্টেবল স্ট্রোক: স্ট্রোক লিমিট অ্যাডজাস্টমেন্টের জন্য রিয়ার ফাইন-টিউনিং স্ক্রু, পরিবর্তনশীল পজিশনিং দৈর্ঘ্যের প্রয়োজনীয়তার জন্য নমনীয়

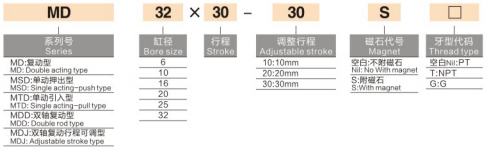

1. মডেল 1: স্ট্যান্ডার্ড একক রড ডবল অ্যাক্টিং MD16×30S
-- MD = সিরিজ কোড, একক রড ডবল অ্যাক্টিং কমপ্যাক্ট সিলিন্ডার
-- 16 = বোরের ব্যাস (মিমি)
-- 30 = মৌলিক স্ট্রোক দৈর্ঘ্য (মিমি)
-- S = অন্তর্নির্মিত চৌম্বক বলয় (খালি = চুম্বক নেই)
2.মডেল 2: সামঞ্জস্যযোগ্য ডবল রড MDJ20×20-10S
-- MDJ = ডবল রড ডবল অ্যাক্টিং রিয়ার স্ট্রোক অ্যাডজাস্টমেন্ট সহ
-- 20 = বোরের আকার (মিমি)
-- 20 = ফিক্সড বেস স্ট্রোক
-- 10 = সামঞ্জস্যযোগ্য অতিরিক্ত স্ট্রোক (মোট ভ্রমণ = 20 + 10 = 30 মিমি)
-- S = অন্তর্নির্মিত চৌম্বক রিং ঐচ্ছিক প্রত্যয়
| বোর (মিমি) |
পিস্টন এলাকা (মিমি²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
1.0MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. মূল নির্বাচনের বিচারের নিয়ম
-- স্থান সীমাবদ্ধতা অগ্রাধিকার: সংকীর্ণ ইনস্টলেশন গহ্বর, ঘন বিন্যাস, মাল্টি-এঙ্গেল মাউন্টিং চাহিদা → MD সিরিজ ব্লক কমপ্যাক্ট সিলিন্ডার চয়ন করুন
-- লোড কন্ডিশন স্ক্রীনিং: সাইড ডিফ্লেকশন ছাড়াই বিশুদ্ধ অক্ষীয় হালকা লোড → স্ট্যান্ডার্ড MD একক রড; সাইড টর্শন / অফসেট সাইড লোড বিদ্যমান → MDD ডাবল রড অ্যান্টি-ঘূর্ণন মডেল
-- স্ট্রোক সামঞ্জস্যের চাহিদা: পরিবর্তনশীল পজিশনিং ভ্রমণের সূক্ষ্ম সীমা প্রয়োজন → MDJ সামঞ্জস্যযোগ্য স্ট্রোক ডাবল রড ভেরিয়েন্ট
-- অবস্থান সংকেত প্রতিক্রিয়া: PLC স্ট্রোক সনাক্তকরণের জন্য CMSH/DMSH চৌম্বকীয় সুইচের সাথে প্রত্যয় S যোগ করুন
2. সাধারণ শিল্প প্রয়োগের পরিস্থিতি
-- 3C এবং সেমিকন্ডাক্টর অটোমেশন: মিনি ফিক্সচার ক্ল্যাম্পিং, ম্যাটেরিয়াল পুশিং, কম্পোনেন্ট ক্রিমিং, সুনির্দিষ্ট পজিশনিং স্টেশন
-- সাধারণ স্বয়ংক্রিয় সরঞ্জাম: ওয়ার্কপিস ব্লক করা, স্টেশন স্যুইচিং, ছোট লিনিয়ার রেসিপ্রোকেটিং মেকানিজম
-- হোম অ্যাপ্লায়েন্স এবং হার্ডওয়্যার সমাবেশ: ছোট অংশ প্রেস-ফিট, স্ন্যাপ ফাস্টেনিং, মাইক্রো আঠালো বিতরণ
-- প্যাকেজিং এবং খাদ্য যন্ত্রপাতি: হালকা-লোড উপাদান পরিবহন, পণ্য ক্ল্যাম্পিং, স্বয়ংক্রিয় বাছাই পৃথকীকরণ
SOLH MD মাল্টি-ডিরেকশন ফ্রি মাউন্ট কমপ্যাক্ট সিলিন্ডারে রয়েছে সিঙ্গেল/ডাবল রড, সিঙ্গেল/ডাবল অ্যাক্টিং এবং অ্যাডজাস্টেবল স্ট্রোক MDJ ভেরিয়েন্টের সাথে ফুল 6-সাইড মাউন্টিং হোল, অন্তর্নির্মিত বাফার এবং ঐচ্ছিক চৌম্বকীয় রিং, হালকা-লোড ক্ল্যাম্পিং এবং সেমিকন 3 ইজেকশনের জন্য অতি-পাতলা লাইটওয়েট ডিজাইন আদর্শ। অটোমেশন সরঞ্জাম।
