এমজিজে সিরিজ আল্ট্রা-কম্প্যাক্ট মিনি গাইড রড সিলিন্ডার | উচ্চ নির্ভুলতা বিরোধী ঘূর্ণন টাইপ

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্য ওভারভিউ

     SOLH MGJ সিরিজ হল একটি অতি-ছোট, উচ্চ-নির্ভুলতা এবং হালকা ওজনের গাইড রড সিলিন্ডার যা বিশেষভাবে মাইক্রো অটোমেশন পরিস্থিতির জন্য ডিজাইন করা হয়েছে। একটি অতি-কমপ্যাক্ট ক্ষুদ্রাকৃতির কাঠামো, ±0.1° সুনির্দিষ্ট অ্যান্টি-ঘূর্ণন কর্মক্ষমতা, দ্বৈত-দিক মাউন্টিং এবং একক-পার্শ্বের কেন্দ্রীভূত পাইপিং এবং ওয়্যারিং ডিজাইনের বৈশিষ্ট্যযুক্ত, এই সিরিজটি 5 মিমি থেকে 20 মিমি পর্যন্ত আল্ট্রা-শর্ট স্ট্রোকের সাথে শুধুমাত্র φ6 এবং φ10 বোরের মাপ কভার করে। এটি মাইক্রো-লোড, স্পেস-সীমিত এবং ইলেকট্রনিক সরঞ্জাম, চিকিৎসা যন্ত্র এবং নির্ভুল যন্ত্রপাতিগুলিতে উচ্চ-নির্ভুল অবস্থানের অ্যাপ্লিকেশনের জন্য পুরোপুরি উপযোগী, ক্ষুদ্র স্বয়ংক্রিয় সিস্টেমের মূল নির্বাহী উপাদান হিসাবে পরিবেশন করে।

মূল অবস্থান এবং কাঠামোগত বৈশিষ্ট্য

1.চরম ক্ষুদ্রকরণ এবং আল্ট্রা-কম্প্যাক্ট আকার

• অতি-ছোট স্পেসিফিকেশন কভারেজ: 5/10/15 মিমি (φ6) এবং 5/10/15/20 মিমি (φ10) এর মিলিত ছোট স্ট্রোক সহ φ6mm এবং φ10mm অতি-ছোট বোর আকারে উপলব্ধ, একচেটিয়াভাবে মাইক্রো-স্ট্রোক ড্রাইভিং চাহিদার জন্য ডিজাইন করা হয়েছে৷

• পাতলা এবং পাতলা শরীরের মাত্রা: MGJ6 আল্ট্রা-কমপ্যাক্ট মডেলটিতে 23+ স্ট্রোক (দৈর্ঘ্য) × 29 মিমি (প্রস্থ) × 14.5 মিমি (উচ্চতা) একটি অতি-পাতলা এবং সংকীর্ণ বডি সাইজ রয়েছে, ন্যূনতম ইনস্টলেশন স্থান দখল করে এবং অত্যন্ত সমন্বিত কমপ্যাক্ট সরঞ্জাম বিন্যাসের সাথে খাপ খাইয়ে নেয়।

2.উচ্চ নির্ভুলতা বিরোধী ঘূর্ণন কর্মক্ষমতা

• অন্তর্নির্মিত ডুয়াল গাইড রড এবং ইন্টিগ্রেটেড গাইড ফ্রেম কাঠামোর সাথে সজ্জিত, MGJ সিরিজটি চমৎকার অ্যান্টি-ডিফ্লেকশন ক্ষমতা অর্জন করে। অতি-নিম্ন ঘূর্ণন সহনশীলতা পৌঁছায়±0.1°, কার্যকরভাবে মাইক্রো-পার্ট ক্ল্যাম্পিং, সমাবেশ এবং সূক্ষ্ম সমন্বয়ের সময় অবস্থানের বিচ্যুতি এড়ানো এবং সামঞ্জস্যপূর্ণ উচ্চ-নির্ভুল অবস্থান নির্ভুলতা নিশ্চিত করা।

3.নমনীয় মাউন্ট এবং কেন্দ্রীভূতপাইপিং ডিজাইন

• দ্বৈত-দিক মাউন্ট সমর্থন: নীচের এবং পিছনের উভয় পৃষ্ঠই স্থির ইনস্টলেশনের জন্য সংরক্ষিত, শক্তিশালী দৃশ্য অভিযোজনযোগ্যতার সাথে সংকীর্ণ এবং সীমাবদ্ধ স্থানে বহু-কোণ বিন্যাস সমর্থন করে।

• একক-পার্শ্বের কেন্দ্রীভূত পাইপিং এবং ওয়্যারিং: এয়ার পাইপ এবং চৌম্বকীয় সুইচ লাইনগুলি একপাশে সমানভাবে সাজানো হয়, ঘন মাল্টি-সিলিন্ডার ব্যবস্থার সময় ঝরঝরে এবং প্রমিত ওয়্যারিং উপলব্ধি করে, সাইটে ইনস্টলেশন এবং পরে রক্ষণাবেক্ষণ সহজ করে।

• আল্ট্রা-শর্ট স্ট্রোকের জন্য ডাবল সুইচ ইনস্টলেশন: এমনকি 5 মিমি ন্যূনতম স্ট্রোক দুটি চৌম্বকীয় সুইচ দিয়ে সজ্জিত করা যেতে পারে, মৃত কোণ ছাড়াই উভয় স্ট্রোকের সমাপ্তির ব্যাপক অবস্থান সনাক্তকরণ উপলব্ধি করে।

4.লাইটওয়েট এবং টেকসই সাইক্লিক অপারেশন

• আল্ট্রা-হালকা শারীরিক ওজন: অত্যন্ত কম সামগ্রিক ওজন — MGJ6-5 মাত্র 27.3g, এবং সর্বাধিক-স্পেক MGJ10-20 হল মাত্র 63.2g, যা সরঞ্জামের লোডকে ব্যাপকভাবে হ্রাস করে এবং হালকা ওজনের মাইক্রো স্বয়ংক্রিয় প্রক্রিয়াগুলির জন্য উপযুক্ত৷

• রক্ষণাবেক্ষণ-মুক্ত এবং স্থিতিশীল অপারেশন: ডুয়াল-এন্ড রাবার বাফারের সাথে তেল-মুক্ত তৈলাক্তকরণ নকশা গ্রহণ করে, এটি দীর্ঘমেয়াদী উচ্চ-ফ্রিকোয়েন্সি হালকা-লোড চক্রীয় আন্দোলনকে সমর্থন করে, কম শব্দ, স্থিতিশীল অপারেশন এবং দীর্ঘ পরিষেবা জীবন সমন্বিত।

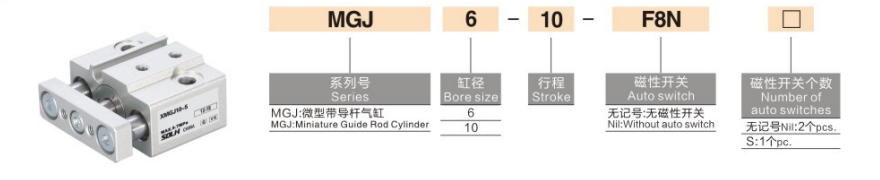

সম্পূর্ণ মডেল কোডিং নিয়ম

মডেলের উদাহরণ: MGJ6-10-F8N | MGJ10-15S

স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ

• এমজিজে6-5: φ6 বোর, 5mm স্ট্রোক, ম্যাগনেটিক সুইচ ছাড়া স্ট্যান্ডার্ড টাইপ

• এমজিজে10-15-2S: φ10 বোর, 15 মিমি স্ট্রোক, ডুয়াল-এন্ড অবস্থান সনাক্তকরণের জন্য 2টি চৌম্বকীয় সুইচ দিয়ে সজ্জিত

• এমজিজে6-10-F8N: φ6 বোর, 10mm স্ট্রোক, D-F8N চৌম্বকীয় সুইচের সাথে মিলেছে

মূল প্রযুক্তিগত স্পেসিফিকেশন (20℃, 0.5MPa স্ট্যান্ডার্ড কন্ডিশন)

1. মৌলিক সাধারণ বিশেষ উল্লেখ

• অপারেশন মোড: দ্বৈত-অভিনয় পারস্পরিক গতি

• কাজের চাপ পরিসীমা: 0.15~0.7MPa; প্রুফ প্রেসার: 1.05MPa

• পরিবেষ্টিত তাপমাত্রা: -10℃~60℃ (বরফ-মুক্ত কাজের পরিবেশ)

• পিস্টন অপারেটিং গতি: 50~500mm/s

• বাফার মোড: স্থিতিশীল প্রভাব শোষণের জন্য ডুয়াল-শেষ রাবার বাফার

• তৈলাক্তকরণ মোড: তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত অপারেশন

2.তাত্ত্বিক আউটপুট থ্রাস্ট (@0.5MPa)

3.পণ্যের ওজন স্পেসিফিকেশন (g)

সাধারণ শিল্প প্রয়োগের পরিস্থিতি

• ইলেকট্রনিক যথার্থ সরঞ্জাম: মোবাইল ফোন এবং ক্যামেরা উপাদানের মাইক্রো ক্ল্যাম্পিং, ক্ষুদ্র পিসিবি বোর্ড পুশিং, টার্মিনাল ক্রিমিং পজিশনিং এবং মাইক্রো-মডিউল যথার্থ সমাবেশ।

• মেডিকেল ইন্সট্রুমেন্টেশন: মিনিয়েচার ভালভ স্যুইচিং, স্যাম্পলিং সুই তোলা এবং কমানো, এবং ন্যূনতম আক্রমণাত্মক চিকিৎসা সরঞ্জামের সুনির্দিষ্ট ড্রাইভিং, মেডিকেল-গ্রেড পরিষ্কার এবং স্থিতিশীল অপারেশন প্রয়োজনীয়তা পূরণ করে।

• যথার্থ যন্ত্রপাতি ও অপটিক্স: মাইক্রো-পার্টস অ্যাসেম্বলি পজিশনিং, অপটিক্যাল লেন্স ফাইন অ্যাডজাস্টমেন্ট, ডিটেকশন প্রোব মাইক্রো-ডিসপ্লেসমেন্ট ক্রমাঙ্কন এবং উচ্চ-নির্ভুলতা মাইক্রো-অ্যাডজাস্টমেন্ট মেকানিজম।

• সেমিকন্ডাক্টর শিল্প: ক্ষুদ্র ওয়েফারের মাইক্রো-অনুবাদ, ক্ষুদ্র জিগ উত্তোলন এবং অবস্থান, এবং ধুলো-মুক্ত পরিষ্কার সেমিকন্ডাক্টর ওয়ার্কশপে হালকা-লোড এক্সিকিউটিভ অ্যাকশন।

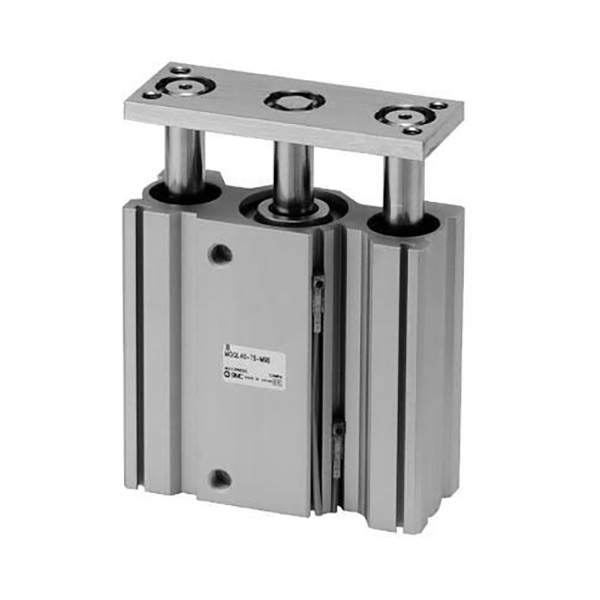

এমজিজে সিরিজ বনাম এমজিপি সিরিজ কোর তুলনা (মিনি বনাম স্ট্যান্ডার্ড)

দ্রুত নির্বাচন গাইড

1. বোর সাইজ নির্বাচন: কাজের লোডের জন্য φ6mm চয়ন করুন ≤10N; কাজের লোডের জন্য φ10mm বেছে নিন ≤30N, স্থিতিশীল অপারেশনের জন্য নিরাপত্তা ফ্যাক্টর ≥2 এর সাথে মেলে।

2. স্ট্রোক স্পেসিফিকেশন নির্বাচন: প্রকৃত মাইক্রো-ডিসপ্লেসমেন্ট ড্রাইভিং প্রয়োজনীয়তা অনুযায়ী 5/10/15/20 মিমি আল্ট্রা-শর্ট স্ট্রোক নির্বাচন করুন।

3. চৌম্বক সুইচ কনফিগারেশন: ডুয়াল-এন্ড অবস্থান সনাক্তকরণের জন্য 2S নির্বাচন করুন; একক-শেষ সংকেত প্রতিক্রিয়ার জন্য একক S নির্বাচন করুন; সুইচ-মুক্ত মৌলিক মডেলের জন্য কোন চিহ্নিতকরণ নেই।

এক বাক্যের সারাংশ

     SOLH MGJ সিরিজের আল্ট্রা-কম্প্যাক্ট মিনি গাইড রড সিলিন্ডারে রয়েছে মাইক্রো সাইজ, ±0.1° উচ্চ অ্যান্টি-ঘূর্ণন নির্ভুলতা, লাইটওয়েট তেল-মুক্ত অপারেশন এবং নমনীয় মাউন্টিং, স্থান-সীমিত ক্ষুদ্রাকৃতির অটোমেশন, চিকিৎসা ও ইলেকট্রনিক যন্ত্রপাতির জন্য সর্বোত্তম উচ্চ-নির্ভুলতা মাইক্রো বায়ুসংক্রান্ত অ্যাকুয়েটর।
