ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

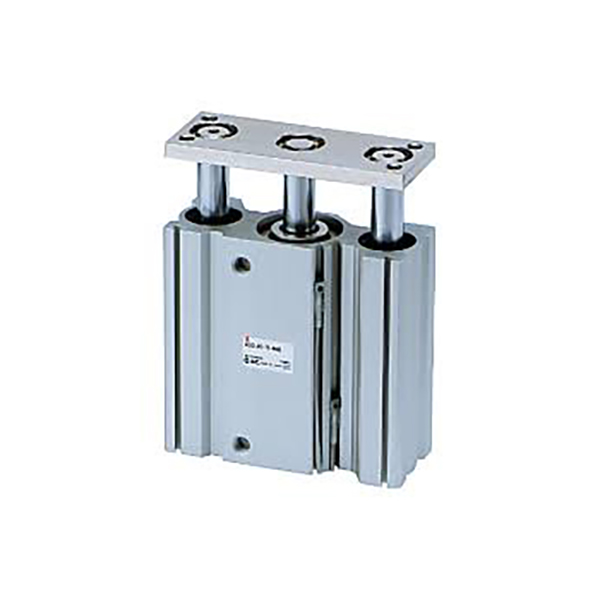

SOLH MGQ সিরিজ হল একটি পাতলা ইন্টিগ্রেটেড গাইড রড সিলিন্ডার যা স্থান-সীমাবদ্ধ অটোমেশন স্টেশনগুলির জন্য ডিজাইন করা হয়েছে। একটি অতি-পাতলা সমন্বিত গাইড রড কাঠামো গ্রহণ করে, এটি অসামান্য পার্শ্বীয় লোড প্রতিরোধের এবং উচ্চ-নির্ভুলতা বিরোধী-ঘূর্ণন কর্মক্ষমতা প্রদান করে। φ12mm থেকে φ100mm পর্যন্ত একটি সম্পূর্ণ বোর পরিসর কভার করে, সিরিজ দুটি কোর বিয়ারিং কনফিগারেশন প্রদান করে: MGQM স্লাইড বিয়ারিং এবং MGQL বল বিয়ারিং। এটি সুনির্দিষ্ট পুশিং, লিফটিং, ওয়ার্কপিস স্টপিং এবং পজিশনিং পরিস্থিতিগুলির জন্য ব্যাপকভাবে প্রয়োগ করা হয় যার জন্য কমপ্যাক্ট ইনস্টলেশন, কঠোর নির্দেশিকা এবং শূন্য-বিক্ষেপণ অপারেশন প্রয়োজন।
• আল্ট্রা-থিন ইন্টিগ্রেটেড বডি: গাইড রড এবং সিলিন্ডার বডি অবিচ্ছেদ্যভাবে ঢালাই করা হয়, যা প্রথাগত গাইড রড সিলিন্ডারের তুলনায় 50% দ্বারা সামগ্রিক পুরুত্ব কমিয়ে দেয়। এটি অত্যন্ত কমপ্যাক্ট সরঞ্জাম নকশা এবং স্থান-সীমিত ইনস্টলেশন বিন্যাসের জন্য সর্বোত্তম পছন্দ।
• ডুয়াল-গাইড উচ্চ দৃঢ়তা কাঠামো: প্রতিসম দ্বৈত গাইড রড সমর্থন ব্যাপকভাবে পার্শ্বীয় লোড প্রতিরোধ ক্ষমতা বাড়ায়, পাশের লোড ক্ষমতা সাধারণ স্টপার সিলিন্ডারের দ্বিগুণেরও বেশি। এটি কার্যকরভাবে নমন এবং টর্শন প্রতিরোধ করে, উদ্ভট লোড এবং প্রভাব কাজের অবস্থার সাথে খাপ খাইয়ে নেয়।
• ক্লাস-নেতৃত্ব বিরোধী ঘূর্ণন নির্ভুলতা: MGQL বল বিয়ারিং টাইপ ±0.04°~±0.08° (বৃহত্তর বোরের সাথে উচ্চতর নির্ভুলতা) এর অতি-উচ্চ অ-ঘূর্ণন নির্ভুলতা অর্জন করে; MGQM স্লাইড বিয়ারিং টাইপ ±0.05°~±0.10° এর স্থিতিশীল অবস্থান নির্ভুলতা প্রদান করে, বিভিন্ন নির্ভুল অবস্থানের চাহিদা পূরণ করে।
• সম্পূর্ণ দৃশ্যের জন্য ডুয়াল বিয়ারিং কনফিগারেশন: স্লাইড বিয়ারিং (MGQM) কম খরচে ভারী-লোড, ধুলোবালি এবং কঠোর পরিবেশের জন্য; অতি-মসৃণ কম-ঘর্ষণ আন্দোলন এবং উচ্চ-ফ্রিকোয়েন্সি সুনির্দিষ্ট সাইকেল চালানোর জন্য বল বিয়ারিং (MGQL)।
• স্ট্যান্ডার্ড প্রিমিয়াম কনফিগারেশন: বিল্ট-ইন চৌম্বক সুইচ সামঞ্জস্যের জন্য চৌম্বকীয় রিং, স্থিতিশীল অপারেশনের জন্য ডুয়াল-এন্ড রাবার বাফার, এবং তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত নকশা, পরিষ্কার শিল্প পরিবেশের জন্য উপযুক্ত।
• সম্পূর্ণ স্ট্যান্ডার্ড স্পেসিফিকেশন: 25 মিমি থেকে 250 মিমি পর্যন্ত স্ট্যান্ডার্ড স্ট্রোক সহ φ12 মিমি থেকে φ100 মিমি পর্যন্ত সম্পূর্ণ বোর মাপ, বেশিরভাগ মাঝারি এবং বড় লোড অটোমেশন ড্রাইভিং পরিস্থিতিকে কভার করে।

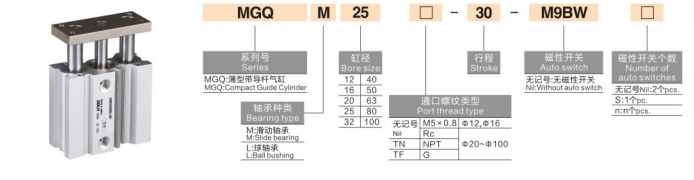

মডেলের উদাহরণ: MGQM32-50-M9BW-এক্সবি৬
|
কোড সেগমেন্ট |
স্পেসিফিকেশন অর্থ |
|
এমজিকিউ |
সিরিজ কোড: পাতলা ইন্টিগ্রেটেড গাইড রড সিলিন্ডার |
|
এম/এল |
বিয়ারিং টাইপ: এম = কার্বন অ্যালয় স্লাইড বিয়ারিং; L=উচ্চ-নির্ভুল বল বিয়ারিং |
|
12~100 |
বোরের আকার (মিমি): সম্পূর্ণ পরিসীমা φ12/16/20/25/32/40/50/63/80/100 |
|
25~250 |
স্ট্যান্ডার্ড স্ট্রোক (মিমি): 25/50/75/100/125/150/175/200/250 |
|
M9BW/2M9B |
ঐচ্ছিক চৌম্বক সুইচ: দ্বৈত-শেষ অবস্থান সনাক্তকরণের জন্য একক বা দ্বৈত সুইচ |
|
-এক্সবি৬ |
উচ্চ-তাপমাত্রা প্রতিরোধের বিকল্প: কাজের তাপমাত্রা -10℃~150℃ |
স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
• এমজিকিউM25-30: 25mm বোর, 30mm স্ট্রোক, স্লাইড বিয়ারিং স্ট্যান্ডার্ড টাইপ
• এমজিকিউL40-75-2M9B: 40mm বোর, 75mm স্ট্রোক, ডুয়াল ম্যাগনেটিক সুইচ সহ বল বিয়ারিং টাইপ
• এমজিকিউM50-100-XB6: 50mm বোর, 100mm স্ট্রোক, উচ্চ-তাপমাত্রা প্রতিরোধী স্লাইড বিয়ারিং মডেল
(স্ট্যান্ডার্ড পরীক্ষার শর্ত: 20℃ স্বাভাবিক তাপমাত্রা, 0.5MPa রেট চাপ)
1. সাধারণ কর্মক্ষমতা পরামিতি
• কাজের চাপ পরিসীমা: 0.12~1.0MPa (φ12/16); 0.1~1.0MPa (φ20~100)
• পরিবেষ্টিত তাপমাত্রা: -10℃~60℃ (বরফ মুক্ত প্রচলিত পরিবেশ); -10℃~150℃ (XB6 উচ্চ-তাপমাত্রা সংস্করণ)
• পিস্টন অপারেটিং গতি: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 বড় বোর)
• বাফার মোড: স্ট্যান্ডার্ড ডুয়াল-এন্ড রাবার বাফার; উচ্চ-প্রভাব কাজের অবস্থার জন্য ঐচ্ছিক এয়ার কুশন বাফার
• তৈলাক্তকরণ মোড: তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত অপারেশন, পরিষ্কার কর্মশালার জন্য উপযুক্ত
2. তাত্ত্বিক থ্রাস্ট ডেটা (@0.5MPa, ইউনিট: N)
|
বোরের আকার (মিমি) |
তাত্ত্বিক জোর (N) |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. পণ্যের ওজন ডেটা (50 মিমি স্ট্রোক, ইউনিট: কেজি)
|
বোরের আকার (মিমি) |
এমজিকিউM ওজন (কেজি) |
এমজিকিউL ওজন (কেজি) |
|
12 |
0.18 |
0.20 |
|
16 |
0.28 |
0.30 |
|
20 |
0.42 |
0.45 |
|
25 |
0.65 |
0.70 |
|
32 |
1.05 |
1.10 |
|
40 |
1.60 |
1.70 |
|
50 |
2.45 |
2.55 |
|
63 |
3.70 |
3.85 |
|
80 |
6.30 |
6.50 |
|
100 |
9.80 |
10.10 |
|
তুলনা আইটেম |
এমজিকিউM (স্লাইড বিয়ারিং) |
এমজিকিউL (বল বিয়ারিং) |
|
বিয়ারিং টাইপ |
কার্বন খাদ স্লাইড বুশিং |
উচ্চ নির্ভুলতা লিনিয়ার বল বুশিং |
|
পার্শ্বীয় লোড ক্ষমতা |
চমৎকার (সাধারণ সিলিন্ডারের চেয়ে 2 গুণ বেশি) |
মাঝারি (মসৃণ অপারেশনকে অগ্রাধিকার দেয়) |
|
অ-ঘূর্ণন নির্ভুলতা |
±0.05°~±0.10° |
±0.04°~±0.08° (উচ্চ নির্ভুলতা) |
|
গতির বৈশিষ্ট্য |
উচ্চতর পরিধান প্রতিরোধের এবং কর্মক্ষম স্থায়িত্ব |
অতি-নিম্ন ঘর্ষণ, অতি-মসৃণ স্ট্রোক, স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি সাইক্লিং |
|
প্রযোজ্য পরিস্থিতি |
ভারী লোড, ধুলোময় পরিবেশ, উদ্ভট লোড, ওয়ার্কপিস থামানো এবং উত্তোলন |
|
|
খরচ স্তর |
অর্থনৈতিক |
প্রিমিয়াম |
1. নমনীয় মাল্টি-মাউন্ট ডিজাইন
• ডাইরেক্ট বডি মাউন্টিং: সরাসরি ফিক্সিংয়ের জন্য উপরে, নীচে এবং পাশের পৃষ্ঠগুলিতে সংরক্ষিত স্ক্রু গর্ত; φ32mm উপরের মডেলগুলিতে সর্বমুখী চৌম্বকীয় সুইচ ইনস্টলেশনের জন্য 4-পার্শ্বযুক্ত সুইচ খাঁজ রয়েছে, যা দ্রুত সমাবেশ এবং রক্ষণাবেক্ষণ সক্ষম করে।
• ঐচ্ছিক অক্জিলিয়ারী মাউন্ট: ফ্ল্যাঞ্জ (F) এবং ফুট বন্ধনী (L) আনুষাঙ্গিক উপলব্ধ, অনুভূমিক এবং উল্লম্ব মাল্টি-এঙ্গেল লেআউটকে সমর্থন করে বিভিন্ন সরঞ্জামের কাঠামোগত নকশার সাথে খাপ খাইয়ে নিতে।
2. মূল শিল্প অ্যাপ্লিকেশন
• পরিবাহক লাইন অটোমেশন: ওয়ার্কপিস স্টপিং, প্যালেট পজিশনিং এবং উপাদান উত্তোলন; দৃঢ় প্রভাব প্রতিরোধের উচ্চ গতি বহন এবং সীমিত সময় workpiece অফসেট বাধা দেয়.
• 3C ইলেকট্রনিক যথার্থ প্রক্রিয়াকরণ: PCB পিন ইজেকশন, টার্মিনাল ক্রিমিং পজিশনিং এবং হালকা ওয়ার্কপিস অনুবাদ; উচ্চ বিরোধী ঘূর্ণন নির্ভুলতা শূন্য-বিক্ষেপ স্পষ্টতা সমাবেশ নিশ্চিত করে.
• প্যাকেজিং যন্ত্রপাতি: ম্যাটেরিয়াল ব্যাফেল ড্রাইভিং, সাইলো গেট স্যুইচিং এবং স্বল্প-দূরত্বের উপাদান পুশিং; অতি-পাতলা শরীর পুরোপুরি কম্প্যাক্ট প্যাকেজিং সরঞ্জাম বিন্যাসের সাথে খাপ খায়।
• সাধারণ শিল্প অটোমেশন: জিগ উত্তোলন, অংশ ইজেকশন এবং উদ্ভট লোড ড্রাইভিং; সরঞ্জামের গঠনকে সহজ করতে এবং খরচ কমাতে ঐতিহ্যবাহী পৃথক সিলিন্ডার + গাইড রড সমন্বয় প্রতিস্থাপন করে।
|
তুলনা আইটেম |
এমজিকিউ (পাতলা প্রকার) |
এমজিপি (স্ট্যান্ডার্ড টাইপ) |
MGG (হেভি-ডিউটি টাইপ) |
|
শরীরের পুরুত্ব |
অতি-পাতলা (50% স্থান সংরক্ষিত) |
স্ট্যান্ডার্ড বেধ |
পুরু উচ্চ-দৃঢ়তা শরীর |
|
বিয়ারিং টাইপ |
স্লাইড / বল দ্বৈত বিকল্প |
স্লাইড / বল দ্বৈত বিকল্প |
শুধুমাত্র স্লাইড বিয়ারিং |
|
অ-ঘূর্ণন নির্ভুলতা |
±0.04° পর্যন্ত (সর্বোচ্চ নির্ভুলতা) |
±0.08°~±0.15° |
±0.10°~±0.20° |
|
পার্শ্বীয় লোড ক্ষমতা |
শক্তিশালী |
মাঝারি |
শক্তিশালী |
|
মূল প্রযোজ্য পরিস্থিতি |
স্থান-সীমিত বিন্যাস, উচ্চ-নির্ভুল অবস্থান |
প্রচলিত বিন্যাস, মাঝারি লোড সাধারণ পরিস্থিতি |
ভারী লোড, দীর্ঘ স্ট্রোক, উচ্চ প্রভাব কাজের অবস্থার |
1. বোর সাইজ নির্বাচন: প্রকৃত লোডের উপর ভিত্তি করে প্রয়োজনীয় থ্রাস্ট গণনা করুন; তাত্ত্বিক থ্রাস্ট ≥ প্রকৃত লোড × 1.5 সহ বোরের আকার নির্বাচন করুন, ওভারলোড এড়াতে 50% নিরাপত্তা মার্জিন সংরক্ষণ করুন।
2. বিয়ারিং টাইপ নির্বাচন: ভারী-লোড, ধুলোময় এবং উদ্ভট কাজের অবস্থার জন্য MGQM স্লাইড বিয়ারিং বেছে নিন; উচ্চ-নির্ভুল অবস্থান এবং উচ্চ-ফ্রিকোয়েন্সি চক্রীয় গতির জন্য MGQL বল বিয়ারিং বেছে নিন।
3. কার্যকরী কনফিগারেশন নির্বাচন
￮ অবস্থান সনাক্তকরণের চাহিদা: M9B/M9BW চৌম্বকীয় সুইচগুলি সজ্জিত করুন (4-পার্শ্বযুক্ত ইনস্টলেশন বোরের জন্য উপলব্ধ ≥32mm)
￮ উচ্চ-তাপমাত্রা পরিবেশ: নির্বাচন করুন -XB6 উচ্চ-তাপমাত্রা প্রতিরোধী বিকল্প (সর্বোচ্চ 150℃)
￮ উচ্চ-প্রভাব অপারেশন: ঐচ্ছিক এয়ার কুশন বাফারে আপগ্রেড করুন (রাবার বাফার সহ স্ট্যান্ডার্ড)
SOLH MGQ সিরিজের আল্ট্রা-থিন হাই-রিজিডিটি গাইড রড সিলিন্ডার স্পেস-সেভিং ডিজাইন, শক্তিশালী অ্যান্টি-পার্শ্বিক লোড ক্ষমতা এবং আল্ট্রা-হাই অ্যান্টি-ঘূর্ণন নির্ভুলতাকে একীভূত করে, কমপ্যাক্ট, সুনির্দিষ্ট এবং ভারী-শুল্ক অটোমেশন এবং পিউশ লিফ্ট স্টপিং স্টেশনের জন্য সাশ্রয়ী এবং উচ্চ-স্থিতিশীল রৈখিক ড্রাইভিং সমাধান প্রদান করে।
