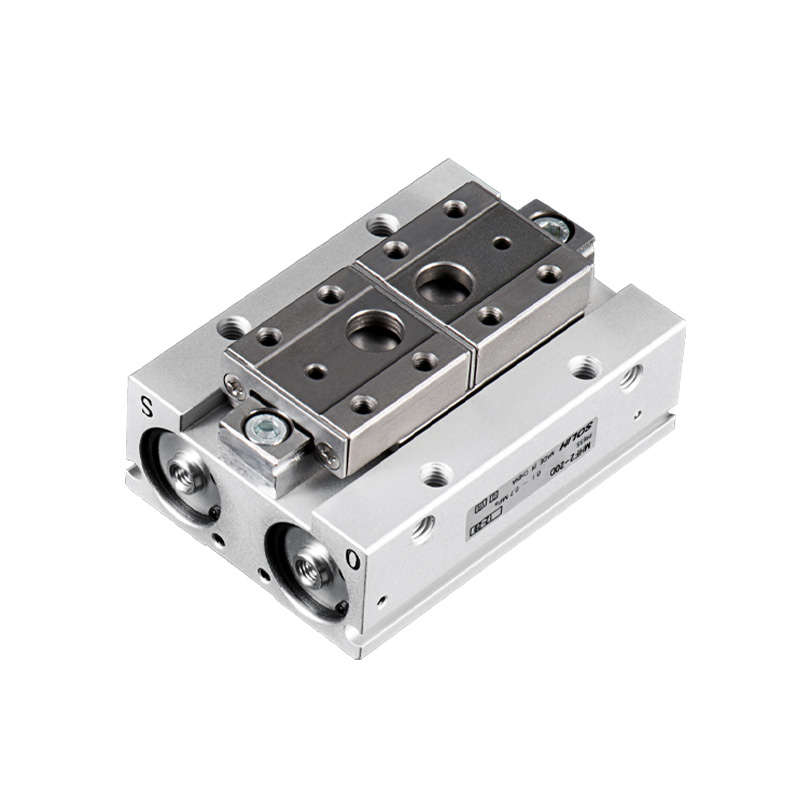

SOLH MHF2 সিরিজ হল আল্ট্রা-ফ্ল্যাট ডুয়াল-পিস্টন লিনিয়ার গাইড 2-চোয়ালের সমান্তরাল গ্রিপার। মূল হাইলাইট: শরীরের উচ্চতা সমতুল্য MHZ2 গ্রিপারের মাত্র 1/3, কার্যকরভাবে উচ্চ অবস্থান নির্ভুলতা বজায় রেখে শেষ বাঁকানো মুহূর্ত কমিয়ে দেয়। তিনটি ঐচ্ছিক স্ট্রোক রেঞ্জ উপলব্ধ। চার দিকের মাউন্টিং কাঠামো। আল্ট্রা-স্পেস-সীমিত কম-লোড উচ্চ-নির্ভুলতা অ্যাপ্লিকেশনের জন্য বিশেষভাবে ডিজাইন করা হয়েছে: ক্ষুদ্র লিনিয়ার মডিউল, ছোট রোবট EOAT, সেমিকন্ডাক্টর, ইলেকট্রনিক্স এবং নির্ভুল সমাবেশ স্টেশন।
-- কাঠামো: ডুয়াল পিস্টন + নির্ভুল রৈখিক গাইড রেল (Φ25/Φ32 বল বিয়ারিং গাইড সঞ্চালন গ্রহণ)। সুইং, উচ্চ অনমনীয়তা ছাড়া বিশুদ্ধ সমান্তরাল রৈখিক চোয়াল আন্দোলন। অ্যালুমিনিয়াম খাদ প্রধান শরীর, স্টেইনলেস স্টীল চোয়াল, অন্তর্নির্মিত চৌম্বকীয় রিং। চার পাশের চৌম্বক সুইচ মাউন্ট grooves; মাউন্ট অপশন: নিচের ট্যাপড হোল/সাইড ট্যাপড হোল/থ্রু-হোল ইনস্টলেশন।
-- কর্মের ধরন: ডাবল অ্যাক্টিং ডি শুধুমাত্র (দ্বিমুখী বায়ু নিয়ন্ত্রণ, কোনো একক অভিনয় সংস্করণ নয়)। অন্তর্নির্মিত থ্রোটল ভালভ সামঞ্জস্যযোগ্য চলন্ত গতি এবং মসৃণ অপারেশনের জন্য।
-- আল্ট্রা-ফ্ল্যাট লেআউট: সমান ক্ল্যাম্পিং ফোর্সের অধীনে MHZ2 এর তুলনায় উচ্চতা প্রায় 66% কমেছে, শেষ নমনের মুহূর্তকে ব্যাপকভাবে কমিয়েছে এবং অবস্থানের স্থিতিশীলতা উন্নত করেছে।
-- স্ট্রোক কনফিগারেশন: বোর প্রতি 3টি স্ট্রোক বিকল্প: D(শর্ট) / D1(মাঝারি) / D2(লং) বিভিন্ন ওয়ার্কপিস প্রস্থের সাথে মেলে।
-- অবস্থান নির্ভুলতা: পুনরাবৃত্তি সঠিকতা ±0.04~±0.05mm, উচ্চ-ফ্রিকোয়েন্সি সাইক্লিংয়ের অধীনে স্থিতিশীল।

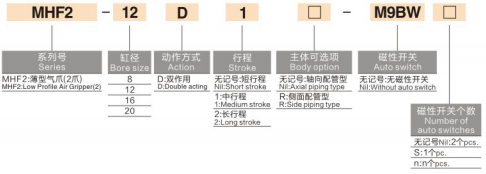

1. মডেল উদাহরণ: MHF2-16D1-S-M9BW
|
সেগমেন্ট |
কোড |
বর্ণনা |
|
1 |
MHF2 |
সিরিজ: অতি-পাতলা সমান্তরাল গ্রিপার |
|
2 |
16 |
বোরের আকার: 8,12,16,20,25,32 মিমি (Φ25/32 নতুন বড় স্পেসিফিকেশন) |
|
3 |
D/D1/D2 |
স্ট্রোক গ্রেড / D = শর্ট স্ট্রোক / D1 = মাঝারি স্ট্রোক / D2 = দীর্ঘ স্ট্রোক |
|
4 |
-এস |
চৌম্বক রিং বিকল্প শূন্য = কোন চুম্বক নেই; S = বিল্ট-ইন চৌম্বকীয় সুইচের জন্য চৌম্বকীয় রিং |
| 5 | -M9B |
চৌম্বক সুইচ প্রকার M9B(NPN) / M9N(PNP) / M9P তারের দৈর্ঘ্য: মান 0.5 মি; W=1m L=3m |
|
6 |
প্রত্যয় মাউন্টিং কোড |
ফাঁকা = স্ট্যান্ডার্ড ট্যাপড হোল 2 = থ্রু-হোল মাউন্টিং F = একক চোয়ালের নির্দিষ্ট প্রকার |
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
2.1 MHF2-20D2-S-M9BW
-- বোর 20, লং স্ট্রোক D2, বিল্ট-ইন ম্যাগনেটিক রিং, 1মি ক্যাবল সহ M9B ম্যাগনেটিক সুইচ।
|
প্যারামিটার আইটেম |
স্ট্যান্ডার্ড স্পেসিফিকেশন |
| চোয়াল পরিমাণ |
2 চোয়াল, বিশুদ্ধ সমান্তরাল রৈখিক খোলা এবং বন্ধ |
| অপারেশন মোড |
শুধুমাত্র দ্বৈত অভিনয় (কোন একক অভিনয়ের রূপ নেই) |
| অপারেটিং চাপ |
বোর 8: 0.15~0.7MPa বোর 12~32: 0.1~ 0.7MPa (অনুকূল কাজের চাপ: 0.5MPa) |
| প্রমাণ চাপ |
1.0 MPa |
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ 60 ℃ (এয়ার পাইপিংয়ের ভিতরে আইসিং নেই) |
| অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন |
বোর 8/12：±0.05 মিমি বোর 16~32：±0.04 মিমি |
| সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি |
শর্ট স্ট্রোক(D):120 cpm মাঝারি/দীর্ঘ স্ট্রোক (D1/D2):60 cpm |
| এয়ার পোর্ট থ্রেড |
8/12:M3×0.5 16/20/25/32:M5×0.8 |
| তৈলাক্তকরণ |
তেল-মুক্ত অপারেশন; NSF-H1 খাদ্য গ্রেড গ্রীস ঐচ্ছিক |
| সুইচ ইনস্টলেশন |
চার-পাশের স্লাইড খাঁজ, চৌম্বকীয় সুইচ উভয় পাশে ইনস্টল করা যেতে পারে |
| মাউন্ট অপশন |
নীচে, পাশে, মাধ্যমে-গর্ত, মাল্টি-দিক সার্বজনীন ইনস্টলেশন |
|
বোর(মিমি) |
সম্পূর্ণ মডেল |
একক চোয়াল ভ্রমণ (মিমি) |
সর্বাধিক মোট খোলার (মিমি) |
ক্ল্যাম্পিং ফোর্স(N) |
শরীরের উচ্চতা (মিমি) |
নেট ওজন (গ্রাম) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
গুরুত্বপূর্ণ দ্রষ্টব্য: চোয়ালের এক্সটেনশনের দৈর্ঘ্য L বৃদ্ধির সাথে সাথে ক্ল্যাম্পিং বল হ্রাস পায়। নির্বাচনের সময় অবশ্যই গ্রহণযোগ্য নমন মুহূর্ত পরীক্ষা করতে হবে, নিরাপত্তা ফ্যাক্টর ≥1.5।
-- ইনস্টলেশন স্থান কঠোরভাবে সীমিত এবং উচ্চতা সীমাবদ্ধ: পাতলা রৈখিক মডিউল, ক্ষুদ্র রোবট শেষ প্রভাবক
-- চাহিদা কম নমন মুহূর্ত, স্থিতিশীল সমান্তরাল উচ্চ নির্ভুলতা: সেমিকন্ডাক্টর, 3C ইলেকট্রনিক্স, স্পষ্টতা হার্ডওয়্যার সমাবেশ
-- নমনীয় স্ট্রোক ম্যাচিং প্রয়োজনীয়তা: বিভিন্ন ওয়ার্কপিস প্রস্থ মানিয়ে নিতে ছোট/মাঝারি/লং স্ট্রোক বেছে নিন
-- কমপ্যাক্ট ইন্টিগ্রেটেড মেকানিজমের জন্য মাল্টি-এঙ্গেল মাউন্টিং এবং ডুয়াল-সাইড পজিশন ডিটেকশন প্রয়োজন
-- উচ্চতা সীমাবদ্ধতা এবং ওয়ার্কপিস প্রস্থ অনুযায়ী বোরের আকার এবং স্ট্রোক নির্বাচন করুন: অগ্রাধিকার ক্রম D(ছোট) → D1 (মাঝারি) → D2 (দীর্ঘ)
-- প্রত্যয় যোগ করুন -S চৌম্বক রিং + M9B/M9N/M9P সুইচ যদি PLC দ্বারা চোয়াল খোলা/বন্ধ অবস্থানের প্রতিক্রিয়া প্রয়োজন হয়
-- মাউন্ট নির্বাচন: স্ট্যান্ডার্ড ট্যাপড হোল (ডিফল্ট); স্লিম প্ল্যাটফর্ম এবং বন্ধনীর জন্য উপযোগী থ্রু-হোল ইনস্টলেশনের জন্য প্রত্যয় -2
-- লোড চেক: নিয়ন্ত্রণ চোয়াল এক্সটেনশন দৈর্ঘ্য L; অত্যধিক অফসেট লোড অনুমোদনযোগ্য নমন মুহূর্ত অতিক্রম এড়ান
-- বড় বোর Φ25/32: পরিচলনকারী বল বিয়ারিং গাইড গ্রহণ করুন, মাঝারি ভারী ওয়ার্কপিসের জন্য উচ্চ দৃঢ়তা
SOLH MHF2 আল্ট্রা-থিন ডবল অ্যাক্টিং প্যারালাল নিউম্যাটিক গ্রিপারে রয়েছে আল্ট্রা-লো প্রোফাইল ডিজাইন, তিনটি গ্রেডের স্ট্রোক অপশন, ফোর-সাইড মাউন্টিং এবং ±0.04~±0.05mm উচ্চ নির্ভুলতা, সামঞ্জস্যপূর্ণ M9 সিরিজের ম্যাগনেটিক সুইচ, আদর্শ কম-অ্যাক্ট-বাঁকানো মিনি-অ্যাক্ট-এর জন্য ই-অ্যাক্ট সলিউশন। সেমিকন্ডাক্টর এবং 3C নির্ভুলতা সমাবেশ অটোমেশন।
