ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

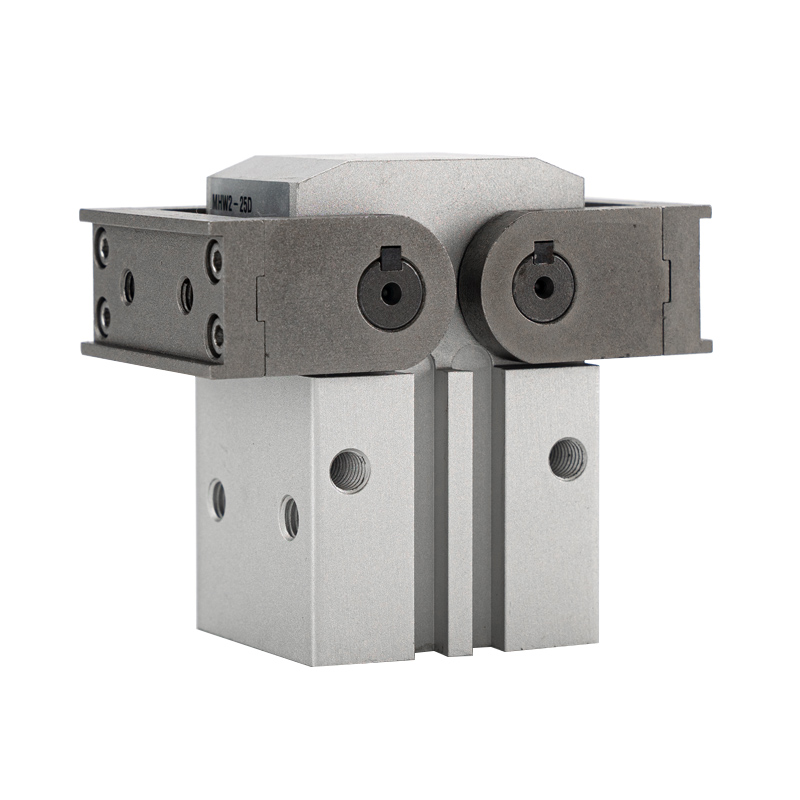

SOLH MHW2 সিরিজ হল র্যাক এবং পিনিয়ন চালিত 2-চোয়ালের সুইং গ্রিপার যার মোট 180° খোলার কোণ রয়েছে। মূল শক্তি: সুনির্দিষ্ট গিয়ার সিঙ্ক্রোনাস মুভমেন্ট, আল্ট্রা-ওয়াইড 180° সুইং অ্যাঙ্গেল, স্পেস-সেভিং আউটলাইন, ফোর-সাইড সেন্সর মাউন্টিং স্লট এবং ডাস্ট-প্রুফ টেকসই নির্মাণ। ওয়ার্কপিস ফ্লিপিং, লোডিং/আনলোডিং, বড়-আকারের অংশ গ্রিপিং এবং সীমাবদ্ধ-স্পেস স্টেশনগুলির জন্য ব্যাপকভাবে গৃহীত, এবং বড়-কোণ সুইং গ্রিপার অ্যাপ্লিকেশনগুলির জন্য মূলধারার নির্বাচন হয়ে ওঠে।
-- কাজের নীতি: সিলিন্ডার সিঙ্ক্রোনাস ঘূর্ণনের জন্য পিনিয়ন ড্রাইভ করার জন্য র্যাককে ধাক্কা দেয়; দুটি চোয়াল সমানভাবে দুলছে। গিয়ার মেশিং অফসেট বিচ্যুতি ছাড়াই চমৎকার সিঙ্ক্রোনাইজেশন, অভিন্ন ক্ল্যাম্পিং বল নিশ্চিত করে।
-- সুইং বৈশিষ্ট্য: প্রতিটি চোয়াল 90° পর্যন্ত ঘোরে, মোট দ্বিপাক্ষিক খোলার 180°। সম্পূর্ণ খোলা চোয়ালগুলি সিলিন্ডারের শরীরের সাথে লম্বভাবে দাঁড়িয়ে আছে, ন্যূনতম প্রজেকশনের জায়গা দখল করে, যান্ত্রিক পরিহারের প্রয়োজন উপাদান পরিচালনার জন্য আদর্শ।
-- বডি লেআউট: বিল্ট-ইন ম্যাগনেটিক রিং সহ বর্গাকার হার্ড অ্যানোডাইজড অ্যালুমিনিয়াম হাউজিং। ফোর-সাইড (উপরে/নীচে/বাম/ডান) সেন্সর খাঁজগুলি M9B/A93 চৌম্বকীয় সুইচের সরাসরি ফিটিং সমর্থন করে, অনিয়ন্ত্রিত সেন্সর বিন্যাস।
-- উপাদান এবং সুরক্ষা: হার্ড অক্সিডেশন সিলিন্ডার, উচ্চ-শক্তির খাদ ইস্পাত চোয়াল এবং ধুলো-প্রমাণ সিলিং কাঠামো। সংকীর্ণ ক্লিয়ারেন্স বিদেশী পদার্থের অনুপ্রবেশ, ধূলিময় কর্মশালার অবস্থার অধীনে স্থিতিশীল কর্মক্ষমতা এবং বর্ধিত পরিষেবা জীবন রোধ করে।
-- অপারেশন মোড: ডাবল অ্যাক্টিং (ডি)। দ্বিমুখী সিলিন্ডার থ্রাস্ট চোয়াল খোলার এবং বন্ধ হওয়া বুঝতে এগিয়ে/বিপরীত গিয়ার ঘূর্ণন চালায়।

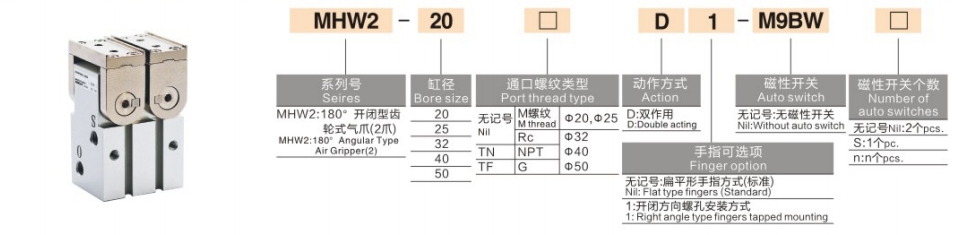

1. মডেল উদাহরণ: MHW2-32D-M9BW
|
সেগমেন্ট |
কোড |
সংজ্ঞা |
| MHW2 |
সিরিজ কোড |
180° আলনা এবং পিনিয়ন সুইং বায়ুসংক্রান্ত গ্রিপার |
|
32 |
বোরের আকার (মিমি) |
20/25/32/40/50 |
|
D |
অপারেশন মোড |
D = স্ট্যান্ডার্ড ডবল অভিনয় |
| -M9BW |
চৌম্বক সুইচ বিকল্প |
ঐচ্ছিক, অন্তর্নির্মিত চৌম্বকীয় রিং সঙ্গে মিলিত |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স উদাহরণ
-- MHW2-25D: বোর 25, চৌম্বকীয় সুইচ ছাড়াই ডাবল অ্যাক্টিং বেসিক মডেল
-- MHW2-40D-M9B：Bore 40, M9B ম্যাগনেটিক সুইচ দিয়ে সজ্জিত ডাবল অ্যাক্টিং
|
প্যারামিটার আইটেম |
MHW2-20 |
MHW2-25 |
MHW2-32 |
MHW2-40 |
MHW2-50 |
| বোর (মিমি) |
20 |
25 |
32 |
40 |
50 |
| ক্ল্যাম্পিং টর্ক (N・m) |
0.30 |
0.73 |
1.61 |
3.70 |
8.27 |
| একক চোয়াল সুইং অ্যাঙ্গেল |
90° |
90° |
90° |
90° |
90° |
| অপারেটিং প্রেসার রেঞ্জ |
0.1~0.6MPa (প্রস্তাবিত: 0.4~0.5MPa) |
|
|
|
|
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ +60℃ (0~+60℃ যখন চৌম্বকীয় সুইচ লাগানো থাকে) |
|
|
|
|
| তৈলাক্তকরণ |
তেল-মুক্ত স্ব-তৈলাক্তকরণ |
|
|
|
|
| নেট ওজন (গ্রাম) |
300 |
510 |
905 |
2135 |
5100 |
| এয়ার পোর্ট থ্রেড |
Rc1/8 |
Rc1/8 |
Rc1/8 |
Rc1/4 |
Rc1/4 |
| সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি (cpm) |
60 |
60 |
30 |
30 |
30 |
1. 180° আল্ট্রা-ওয়াইড সুইং অ্যাঙ্গেল এবং চমৎকার স্থান ব্যবহার
-- চোয়ালগুলি সম্পূর্ণ খোলার সময় শরীরের সাথে উল্লম্বভাবে দাঁড়িয়ে থাকে, শুধুমাত্র সিলিন্ডারের প্রজেক্ট করা জায়গা দখল করে, সংকীর্ণ স্টেশনগুলির জন্য উপযুক্ত এবং প্রক্রিয়াটির জন্য ওয়ার্কপিস এড়ানো এবং ফ্লিপিং আন্দোলনের প্রয়োজন হয়।
2. উচ্চ নির্ভুলতা গিয়ার সিঙ্ক্রোনাস ট্রান্সমিশন
-- র্যাক এবং পিনিয়ন মেশিং ড্রাইভ, সিঙ্ক্রোনাস ত্রুটি ≤0.1°, সুষম প্রতিসম ক্ল্যাম্পিং, কার্যকরভাবে একতরফা বল দ্বারা সৃষ্ট ওয়ার্কপিস স্লিপিং প্রতিরোধ করে।
3. 360° নমনীয় সেন্সর লেআউট
-- চৌম্বকীয় সুইচগুলি চারটি বডি পৃষ্ঠে মাউন্ট করা যেতে পারে যাতে সমস্ত-দিক অবস্থান পর্যবেক্ষণ, সুবিধাজনক ইনস্টলেশন এবং যে কোনও মাউন্টিং ওরিয়েন্টেশনের জন্য কমিশনিং অর্জন করা যায়।
4. কঠোর পরিবেশের জন্য ধুলো-প্রমাণ কাঠামো
-- অপ্টিমাইজ করা সিলিং এবং ছোট অভ্যন্তরীণ ফাঁক ব্লক ধুলো প্রবেশ; যান্ত্রিক পরিষেবা জীবন ≥5 মিলিয়ন চক্র, দীর্ঘমেয়াদী উচ্চ-চক্র স্বয়ংক্রিয় উত্পাদন লাইনের জন্য স্থিতিশীল।
1. মাউন্ট অপশন
-- অক্ষীয় অনুভূমিক মাউন্টিং: সমাবেশ লাইন লোডিং এবং আনলোড করার জন্য অনুভূমিক ক্ল্যাম্পিং
-- অনুদৈর্ঘ্য উল্লম্ব মাউন্টিং: ওয়ার্কপিস ফ্লিপিং স্টেশনগুলির জন্য উল্লম্ব উত্তোলন
-- পার্শ্বীয় সাইড মাউন্টিং: সরু সীমাবদ্ধ সরঞ্জাম স্থানের জন্য সাইড ক্ল্যাম্পিং
2. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
-- ইলেকট্রনিক্স এবং হোম অ্যাপ্লায়েন্স: গ্রিপিং এবং ফ্লিপিং হাউজিং, প্যানেল এবং বড় আকারের উপাদান
-- স্বয়ংচালিত যন্ত্রাংশ: ল্যাম্প হাউজিং, অভ্যন্তরীণ ট্রিম এবং ছোট ঢালাই পরিবহন
-- লজিস্টিকস এবং প্যাকেজিং: হ্যান্ডলিং বাক্স, প্যালেট এবং ব্যারেলযুক্ত উপকরণ
-- মেশিন এবং ইনজেকশন ছাঁচনির্মাণ অটোমেশন: মেশিন টুলস এবং ছাঁচনির্মাণ মেশিন থেকে বড় ওয়ার্কপিস বাছাই
| তুলনা আইটেম |
MHW2 গিয়ার 180° সুইং গ্রিপার |
MHY2 ক্যাম 180° সুইং গ্রিপার |
MHT2 টগল স্ব-লকিং গ্রিপার |
| মূল যোগ্যতা |
ওয়াইড সুইং অ্যাঙ্গেল, উচ্চ সিঙ্ক্রোনাইজেশন, স্পেস-সেভিং |
আল্ট্রা-লাইট কমপ্যাক্ট, ছোট বোরের জন্য সাশ্রয়ী |
পাওয়ার-অফ হোল্ডিং, ভারী লোডের জন্য অতি-উচ্চ টর্ক |
| ড্রাইভিং মেকানিজম |
র্যাক এবং পিনিয়ন গিয়ার |
ক্যাম লিঙ্কেজ |
জয়েন্ট লিঙ্কেজ টগল করুন |
| মোট সুইং অ্যাঙ্গেল |
দ্বিপাক্ষিক 180° (প্রতি চোয়াল 90°) |
দ্বিপাক্ষিক 180° (প্রতি চোয়াল 90°) |
প্রায় 30° পিভট সুইং |
| পাওয়ার লস স্ব-লক |
❌ কোন লকিং ফাংশন নেই |
❌ কোন লকিং ফাংশন নেই |
✅ যান্ত্রিক স্ব-লক ক্ল্যাম্পিং বজায় রাখা হয় |
| বোর কভারেজ |
φ20 ~ 50 |
φ10 ~ 25 |
φ32 ~ 63 |
| উপযুক্ত লোড |
1 ~ 20 কেজি মাঝারি লোড |
0.5 ~ 5 কেজি হালকা লোড |
5 ~ 50 কেজি ভারী লোড |
| খরচ স্তর |
মাঝারি, ভাল খরচ কর্মক্ষমতা |
কম, ছোট বোরের জন্য পছন্দ |
মাঝারি-উচ্চ, ডেডিকেটেড হেভি-ডিউটি মডেল |
| সেরা অ্যাপ্লিকেশন |
মাঝারি লোড, বড় সুইং কোণ, সীমিত ইনস্টলেশন স্থান |
ছোট আকারের হালকা লোড, বাজেট সংবেদনশীল প্রকল্প |
কঠোর বিরোধী ড্রপ নিরাপত্তা প্রয়োজন সঙ্গে ভারী workpieces |
1. বোর নির্বাচন workpiece ভর উপর ভিত্তি করে
-- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg। রিজার্ভ ≥30% লোড নিরাপত্তা মার্জিন।
2. সুইং কোণ যাচাই
-- স্ট্যান্ডার্ড একক চোয়াল সুইং অ্যাঙ্গেল 90°, মোট খোলার 180°। ওয়ার্কপিস মাত্রা এবং পরিহার ভ্রমণ মিটমাট করার জন্য পর্যাপ্ত ছাড়পত্র নিশ্চিত করুন।
3. কনফিগারেশন মিল
-- পজিশন সিগন্যাল ফিডব্যাক: ইনস্টলেশন ওরিয়েন্টেশন নির্বিশেষে নমনীয় লেআউটের জন্য M9B সিরিজের চৌম্বকীয় সুইচ সহ চার-পাশের মাউন্টিং স্লটগুলি ব্যবহার করুন।
-- ধূলিময় কর্মশালার পরিবেশ: উচ্চতর ধুলো-প্রুফ সিলিং কাঠামোর কারণে MHW2 কে অগ্রাধিকার দিন।
SOLH MHW2 র্যাক এবং পিনিয়ন 180° সুইং নিউমেটিক গ্রিপার ফোর-সাইড ম্যাগনেটিক সুইচ ইনস্টলেশন এবং ডাস্ট-প্রুফ সিলিং সহ গিয়ার সিঙ্ক্রোনাস ট্রান্সমিশন গ্রহণ করে, মাঝারি লোড ওয়ার্কপিস ফ্লিপিং এবং উপাদান হ্যান্ডলিং সমর্থন করে; প্যাকেজিং, স্বয়ংচালিত এবং সাধারণ অটোমেশন সীমিত-স্পেস স্টেশনগুলির জন্য আদর্শ স্থান-সংরক্ষণকারী সুইং গ্রিপার।
