ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

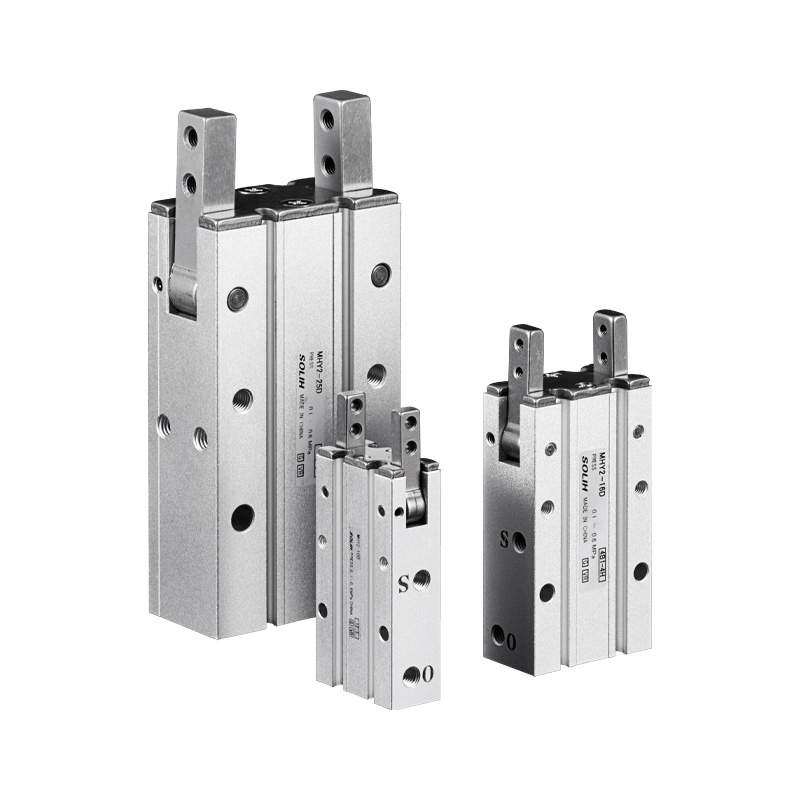

SOLH MHY2 সিরিজ হল স্ট্যান্ডার্ড 180° চওড়া সুইং ক্যাম-চালিত 2-চোয়ালের বায়ুসংক্রান্ত গ্রিপার। মূল সুবিধা: অতি-বড় খোলার কোণ, লাইটওয়েট কমপ্যাক্ট স্ট্রাকচার, অ্যান্টি-ডাস্ট স্ট্রাকচার এবং স্থিতিশীল রিপিট পজিশনিং। বৃত্তাকার এবং অনিয়মিত ওয়ার্কপিস হ্যান্ডলিং, স্বয়ংক্রিয় লোডিং/আনলোডিং, ফ্লিপিং এবং সাজানোর জন্য আদর্শ। সরল মোশন ট্রাজেক্টোরি জটিল যান্ত্রিক নড়াচড়া ছাড়াই সহজবোধ্য বাছাই এবং মুক্তি সক্ষম করে।
-- ট্রান্সমিশন: ক্যাম মেকানিজম (গিয়ার এবং র্যাক নয়)। ডুয়াল পিস্টন দুটি চোয়ালকে সিঙ্ক্রোনাসভাবে চালাতে ক্যাম সমাবেশকে ধাক্কা দেয়। সর্বোচ্চ খোলার কোণ 180°, ওভারক্লোজ অবস্থান -3° অ্যান্টি-লুজিং হোল্ডিংয়ের জন্য। চোয়ালের বিচ্যুতি ছাড়াই মসৃণ সিঙ্ক্রোনাইজড সুইং।
-- নির্মাণ: অ্যালুমিনিয়াম খাদ বডি, স্ট্যান্ডার্ড হিসাবে স্টেইনলেস স্টিলের চোয়াল, অন্তর্নির্মিত চৌম্বকীয় রিং, চার-পাশের চৌম্বকীয় সুইচ মাউন্টিং স্লট। মাউন্টিং গর্ত নীচে এবং পাশের মুখে উপলব্ধ। সংকীর্ণ ক্লিয়ারেন্স নকশা অভ্যন্তরীণ প্রক্রিয়ায় ধুলো এবং ধ্বংসাবশেষ অনুপ্রবেশ প্রতিরোধ করে।
-- অপারেশন মোড: শুধুমাত্র ডাবল অ্যাক্টিং (D), কোনো একক অভিনয় NO/NC ভেরিয়েন্ট নয়। নিয়মিত খোলার / বন্ধ করার গতি সহ দ্বিমুখী বায়ু নিয়ন্ত্রণ।
-- অবস্থান নির্ভুলতা: ধারাবাহিক সুইং অ্যাঙ্গেল সহ পজিশনিং নির্ভুলতা ±0.02 মিমি পুনরাবৃত্তি করুন।

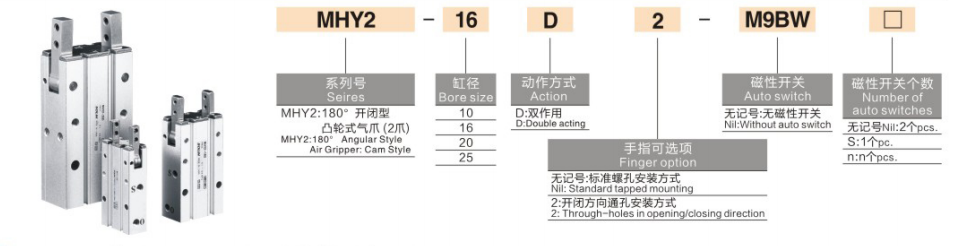

1. মডেল উদাহরণ: MHY2-16D-S-M9BW
|
সেগমেন্ট |
কোড |
বর্ণনা |
| MHY2 |
সিরিজ কোড |
180° ক্যাম-চালিত সুইং বায়ুসংক্রান্ত গ্রিপার |
|
16 |
বোর সাইজ |
10/16/20/25mm (নং 6/32/40 স্পেসিফিকেশন) |
|
D |
অপারেশন মোড |
D = ডাবল অ্যাক্টিং (শুধুমাত্র উপলব্ধ বৈকল্পিক) |
| -এস |
ম্যাগনেটিক রিং বিকল্প |
ফাঁকা = চুম্বক ছাড়া; S = চৌম্বকীয় সুইচ ইনস্টলেশনের জন্য অন্তর্নির্মিত চৌম্বকীয় রিং |
| -M9B |
ম্যাগনেটিক সুইচ |
M9B (NPN) / M9N (PNP) / M9P স্ট্যান্ডার্ড ক্যাবল 0.5 মি; W=1m; L=3মি |
| প্রত্যয় মাউন্ট কোড |
মাউন্ট করার বিকল্প |
খালি = স্ট্যান্ডার্ড ট্যাপড হোল; 2 = থ্রু-হোল মাউন্টিং |
2. স্ট্যান্ডার্ড অর্ডার রেফারেন্স
MHY2-20D-S-M9BW: বোর 20, ডাবল অ্যাক্টিং, বিল্ট-ইন ম্যাগনেটিক রিং, 1m তারের সাথে M9B ম্যাগনেটিক সুইচ।
|
প্যারামিটার আইটেম |
স্ট্যান্ডার্ড স্পেসিফিকেশন |
| চোয়াল পরিমাণ |
2 দোল চোয়াল |
| সুইং অ্যাঙ্গেল |
সর্বাধিক খোলা 180°, ওভারক্লোজ অবস্থান -3° |
| অপারেশন মোড |
শুধুমাত্র দ্বৈত অভিনয় (D) |
| অপারেটিং প্রেসার রেঞ্জ |
0.1~0.6 MPa (অনুকূল কাজের চাপ: 0.5MPa) |
| প্রমাণ চাপ |
0.7 এমপিএ |
| পরিবেষ্টিত তাপমাত্রা |
-10 ~ 60 ℃ (এয়ার পাইপিংয়ের ভিতরে আইসিং নেই) |
| অবস্থান নির্ভুলতা পুনরাবৃত্তি করুন |
±0.02 মিমি |
| এয়ার পোর্ট থ্রেড |
10/16/20/25: M5×0.8 |
| তৈলাক্তকরণ |
তেল মুক্ত অপারেশন |
| সুইচ ইনস্টলেশন |
চার পাশের স্লাইড খাঁজ, 1 বা 2টি চৌম্বকীয় সুইচ সমর্থন করে |
|
বোর (মিমি) |
সম্পূর্ণ মডেল |
ক্ল্যাম্পিং টর্ক (N・m) |
সমতুল্য ক্ল্যাম্পিং ফোর্স (N) |
নেট ওজন (গ্রাম) |
|
10 |
MHY2-10D |
0.16 |
~4.6 |
70 |
|
16 |
MHY2-16D |
0.54 |
~15.4 |
150 |
|
20 |
MHY2-20D |
1.10 |
~31.4 |
320 |
|
25 |
MHY2-25D |
2.28 |
~65.1 |
560 |
গুরুত্বপূর্ণ দ্রষ্টব্য: ক্ল্যাম্পিং দূরত্ব L প্রসারিত হওয়ার সাথে সাথে কার্যকর ক্ল্যাম্পিং বল হ্রাস পায়। নির্বাচনের সময় লোড টর্ক যাচাইকরণ বাধ্যতামূলক।
✅ MHY2 বেছে নিন যদি:
-- নলাকার টিউব, অনিয়মিত আকৃতির অংশ, লোডিং/আনলোডিং এবং ফ্লিপিং স্টেশনগুলির জন্য আল্ট্রা-ওয়াইড 180° খোলার প্রয়োজন
-- হালকা পেলোড কমপ্যাক্ট রোবট এন্ড ইফেক্টর, লাইটওয়েট ডিজাইনের অগ্রাধিকার
-- ধুলো এবং ধ্বংসাবশেষ সঙ্গে কর্মশালার পরিবেশ, বিরোধী দূষণ অভ্যন্তরীণ কাঠামো দাবি
-- বিকল্প সমাধান প্রয়োজন যখন MHZ2 সমান্তরাল গ্রিপার বড়-ব্যাসের অনিয়মিত ওয়ার্কপিসকে আঁকড়ে ধরতে পারে না
❌ প্রস্তাবিত নয়, বিকল্প মডেল নির্বাচন করুন:
-- একক অভিনয় প্রয়োজন স্বাভাবিকভাবে খোলা/সাধারণত বন্ধ পাওয়ার-অফ হোল্ডিং → MHW2 গিয়ার সুইং গ্রিপার চয়ন করুন
-- 25 মিমি থেকে বড় বোর এবং ভারী ক্ল্যাম্পিং ফোর্স প্রয়োজন → MHW2 সিরিজ চয়ন করুন (সর্বাধিক 40 পর্যন্ত বোর)
-- ছোট ওপেনিং ট্রাভেল সহ বিশুদ্ধ সমান্তরাল রৈখিক ক্ল্যাম্পিং → MHZ2 সমান্তরাল গ্রিপার চয়ন করুন
-- ওয়ার্কপিসের ব্যাস এবং বাইরের মাত্রা অনুযায়ী বোর নির্বাচন করুন: 10(ছোট) →16 →20 →25(মাঝারি-বড়)
-- PLC অবস্থান প্রতিক্রিয়ার জন্য প্রত্যয় যোগ করুন -S চৌম্বক রিং প্লাস M9 সিরিজের চৌম্বক সুইচ
-- মাউন্ট নির্বাচন: স্ট্যান্ডার্ড ট্যাপড গর্ত জন্য ফাঁকা; প্ল্যাটফর্ম এবং বন্ধনী সমাবেশের জন্য উপযোগী থ্রু-হোল ইনস্টলেশনের জন্য প্রত্যয় -2
-- লোড চেক: ক্ল্যাম্পিং দূরত্ব রাখুন L ≤35mm; টর্ক এবং ক্ল্যাম্পিং ফোর্সের জন্য সুরক্ষা ফ্যাক্টর ≥1.5 বজায় রাখুন
SOLH MHY2 ক্যাম-চালিত 180° চওড়া সুইং নিউম্যাটিক গ্রিপার অ্যান্টি-ডাস্ট ক্যাম ট্রান্সমিশন স্ট্রাকচার গ্রহণ করে, শুধুমাত্র ডবল অ্যাক্টিং, ঐচ্ছিক চৌম্বক সুইচ এবং থ্রু-হোল মাউন্ট সহ ±0.02 মিমি পুনরাবৃত্তি নির্ভুলতা, বড়-ব্যাসের বৃত্তাকার এবং অনিয়মিত ওয়ার্কপিস এবং রবার্টমিনি পিকিং ইকুইপমেন্ট পিকিংয়ের জন্য হালকা কমপ্যাক্ট সমাধান।
