ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

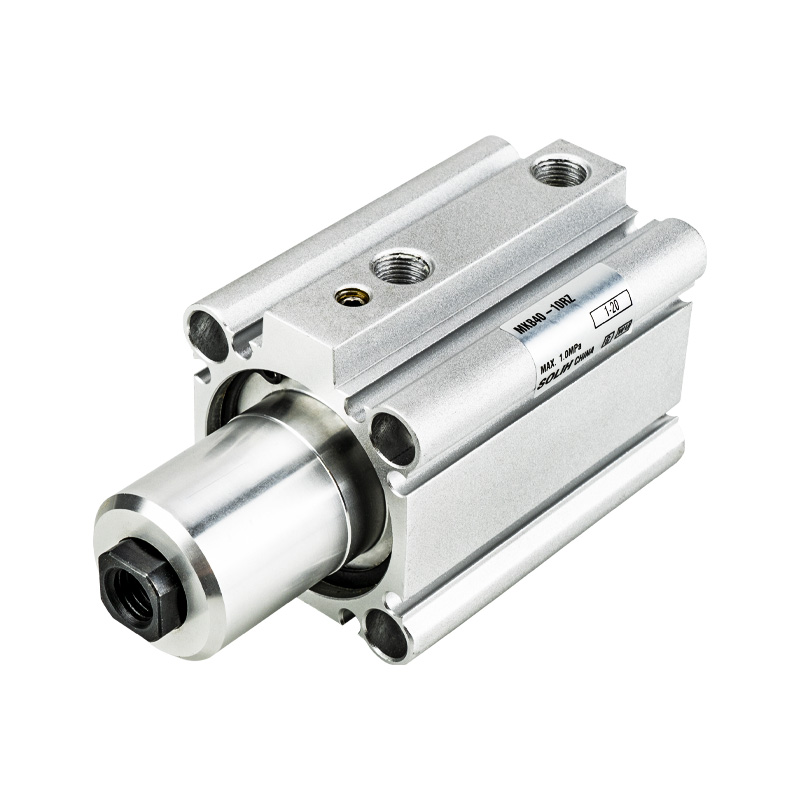

SOLH MK সিরিজ হল একটি স্ট্যান্ডার্ড 2-ইন-1 রোটারি ক্ল্যাম্প সিলিন্ডার যা 90° ঘূর্ণন এবং লিনিয়ার ক্ল্যাম্পিং মোশনকে একীভূত করে। এটি 5mm থেকে 50mm পর্যন্ত স্ট্যান্ডার্ড ক্ল্যাম্পিং স্ট্রোক সহ φ12mm থেকে φ63mm বোরের মাপ কভার করে। আল্ট্রা-কমপ্যাক্ট ইনস্টলেশন, 3 বার আপগ্রেড করা অনুমোদিত জড়তা টর্ক, 4-সাইড ম্যাগনেটিক সুইচ মাউন্ট করা এবং ঐচ্ছিক বাম/ডান ঘূর্ণন বৈশিষ্ট্যযুক্ত, এই সিলিন্ডারটি ওয়ার্কপিস পজিশনিং, ক্ল্যাম্পিং এবং ফিক্সিংয়ের জন্য স্থান-সীমাবদ্ধ স্বয়ংক্রিয় স্টেশনগুলির জন্য আদর্শ, একটি মূল স্ট্যান্ডার্ড নিউম্যাট সিস্টেমের স্বয়ংক্রিয় ফিক্সিং সিস্টেম হিসাবে পরিবেশন করে।
1. যৌগিক ঘূর্ণন এবং ক্ল্যাম্পিং মোশন
• কাজের ক্রম: প্রত্যাহার করুন → 90° বাম/ডান ঘূর্ণন → ক্ল্যাম্পিংয়ের জন্য প্রসারিত করুন; বিপরীত ক্রম: রিলিজ ক্ল্যাম্প → বিপরীত 90° ঘূর্ণন → পুনরায় সেট করার জন্য প্রসারিত করতে প্রত্যাহার করুন।
• উচ্চ-নির্ভুল অবস্থান: ±5° সহনশীলতার সাথে স্থির 90° ঘূর্ণন কোণ, চমৎকার বিরোধী-ঘূর্ণন কর্মক্ষমতা এবং নির্ভরযোগ্য পুনরাবৃত্তিমূলক অবস্থান নির্ভুলতা প্রদান করে।
2. আপগ্রেড উচ্চ লোড ক্ষমতা
• 3X উচ্চতর জড়তা টর্ক: নতুন আপগ্রেড করা MK সিরিজ অনুমোদিত জড়তা টর্ককে তিনগুণ করে, ঐতিহ্যগত MK2 সিরিজের ভারী-লোড কর্মক্ষমতার সাথে মিলে যায়, উচ্চ-গতির অপারেশন এবং বৃহৎ-জড়তা ওয়ার্কপিস ক্ল্যাম্পিং পরিস্থিতিতে পুরোপুরি খাপ খায়।
• শক্তিশালী ক্ল্যাম্পিং ফোর্স: সর্বাধিক φ63 বোর মডেলটি 0.5MPa এ 12.4kN পর্যন্ত একটি শক্তিশালী ক্ল্যাম্পিং ফোর্স প্রদান করে, যা ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য স্থিতিশীল এবং দৃঢ় ক্ল্যাম্পিং নিশ্চিত করে।
3. কমপ্যাক্ট বডি এবং নমনীয় মাল্টি-ডাইরেকশনাল ইনস্টলেশন
• পাতলা এবং সংক্ষিপ্ত গঠন: প্রচলিত MK2 সিলিন্ডারের তুলনায় সামগ্রিক দৈর্ঘ্য 3~10mm কম সহ অতি-পাতলা বডি ডিজাইন, সরু এবং কম্প্যাক্ট সরঞ্জাম লেআউটের জন্য স্থানের ব্যবহারকে ব্যাপকভাবে উন্নত করে।
• মাল্টি সাইড সুইচ মাউন্ট: 4-সাইড ম্যাগনেটিক সুইচ ইনস্টলেশন সমর্থন করে (শুধুমাত্র 2-পার্শ্বের জন্য φ20/φ25)। এমবেডেড সুইচ ডিজাইন বাহ্যিক এক্সপোজার এবং হস্তক্ষেপ এড়ায়, নমনীয় এবং পরিপাটি সার্কিট বিন্যাস সক্ষম করে।
• ইউনিভার্সাল মাউন্টিং পদ্ধতি: গর্ত এবং ডবল শেষ থ্রেডেড গর্ত মাধ্যমে সজ্জিত, সরাসরি ফিক্সড মাউন্ট এবং বিভিন্ন সমাবেশ প্রয়োজনীয়তা মেটাতে ফ্ল্যাঞ্জ মাউন্ট সঙ্গে সামঞ্জস্যপূর্ণ.
4. নির্ভরযোগ্য এবং টেকসই কর্মক্ষমতা
• স্থিতিশীল বাফারিং: দ্বিপাক্ষিক রাবার বাফারগুলির সাথে ডাবল-অভিনয় কাঠামো কার্যকরভাবে দীর্ঘমেয়াদী স্থিতিশীল চক্রীয় অপারেশনের জন্য অপারেটিং প্রভাব, কম্পন এবং চলমান শব্দ হ্রাস করে।
• তেল-মুক্ত অপারেশন: পেশাদার তেল-মুক্ত তৈলাক্তকরণ নকশা গ্রহণ করে, ধুলো-মুক্ত এবং পরিচ্ছন্ন কাজের পরিবেশের জন্য উপযুক্ত।
• স্ট্যান্ডার্ড ম্যাগনেটিক কনফিগারেশন: বিল্ট-ইন চৌম্বকীয় সুইচের জন্য সংরক্ষিত মাউন্টিং গ্রুভ সহ চৌম্বকীয় রিং, স্ট্রোক অবস্থান সনাক্তকরণের জন্য সুবিধাজনক।

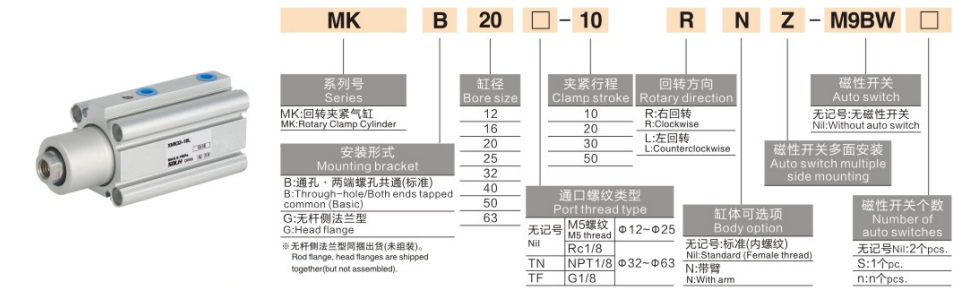

1. আদর্শ মডেল উদাহরণ: MKB20-10RZ, MKB40-20LZ-M9BW
|
কোড সেগমেন্ট |
সংজ্ঞা |
|
এমকেবি |
সিরিজ কোড: স্ট্যান্ডার্ড রোটারি ক্ল্যাম্প সিলিন্ডার |
|
20/40 |
বোরের আকার: φ12/16/20/25/32/40/50/63 মিমি |
|
10/20 |
ক্ল্যাম্পিং স্ট্রোক: 5/10/15/20/25/30/40/50 মিমি |
|
আরজেড/এলজেড |
ঘূর্ণন দিক: RZ = ডান-হাতে (ঘড়ির কাঁটার দিকে); LZ = বামহাতি (ঘড়ির কাঁটার বিপরীত দিকে) |
|
M9BW |
চৌম্বক সুইচ মডেল (ঐচ্ছিক: D-M9BW, D-A93, ইত্যাদি) |
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
• স্ট্যান্ডার্ড ডান ঘূর্ণন: MKB25-15RZ (φ25 বোর, 15 মিমি স্ট্রোক, ঘড়ির কাঁটার দিকে ঘোরানো, কোনো সুইচ নেই)
• ডুয়াল সুইচ সহ বাম ঘূর্ণন: MKB32-20LZ-2S (φ32 বোর, 20mm স্ট্রোক, ঘড়ির কাঁটার বিপরীতে ঘূর্ণন, দ্বৈত অবস্থানের সুইচ)
• বড় বোর হেভি-ডিউটি টাইপ: MKB63-50RZ (φ63 বোর, 50mm সর্বোচ্চ স্ট্রোক, ভারী লোড ক্ল্যাম্পিংয়ের জন্য ডান ঘূর্ণন)
1. বেসিক স্পেসিফিকেশন
• অপারেশন মোড: ডাবল-অ্যাক্টিং যৌগিক গতি (90° ঘূর্ণন + লিনিয়ার ক্ল্যাম্পিং)
• কাজের চাপ পরিসীমা: 0.1~1.0MPa; প্রুফ প্রেসার: 1.5MPa
• পরিবেষ্টিত তাপমাত্রা: -10℃~70℃ (নন-ফ্রিজিং); -10℃~60℃ সঙ্গে চৌম্বকীয় সুইচ ইনস্টল
• পিস্টন অপারেটিং গতি: 50~200mm/s
• বাফার মোড: দ্বিপাক্ষিক রাবার বাফার
• তৈলাক্তকরণ মোড: তেল-মুক্ত অপারেশন (কোন তৈলাক্তকরণের প্রয়োজন নেই)
2. ক্ল্যাম্পিং ফোর্স ডেটা (ইউনিট: kN @0.5MPa)
|
বোরের আকার (মিমি) |
φ12 |
φ16 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
ক্ল্যাম্পিং ফোর্স (kN) |
0.57 |
1.01 |
1.57 |
2.45 |
4.02 |
6.28 |
9.81 |
12.40 |
3. অনুমোদিত জড়তা টর্ক (ইউনিট: kg·m²)
|
বোরের আকার (মিমি) |
φ12 |
φ16 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
জড়তা টর্ক (kg·m²) |
0.001 |
0.003 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.4 |
4. পণ্যের ওজন (ইউনিট: kg @20mm স্ট্রোক)
|
বোরের আকার (মিমি) |
φ12 |
φ16 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
ওজন (কেজি) |
0.35 |
0.55 |
0.9 |
1.4 |
2.2 |
3.5 |
5.8 |
9.5 |
• ওয়ার্কপিস পজিশনিং এবং ক্ল্যাম্পিং: মেশিন টুল ফিক্সচার, ওয়েল্ডিং পজিশনিং, স্ট্যাম্পিং ফিক্সিং এবং অ্যাসেম্বলি স্টেশন ক্ল্যাম্পিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়। ইন্টিগ্রেটেড 2-ইন-1 ঘূর্ণন এবং ক্ল্যাম্পিং ডিজাইন যান্ত্রিক কাঠামোকে সরল করে এবং ইনস্টলেশনের স্থান সংরক্ষণ করে।
• ইলেকট্রনিক এবং যথার্থ উপাদান ফিক্সিং: তেল-মুক্ত এবং কম-ধুলোর বৈশিষ্ট্যগুলি পুরোপুরি সেমিকন্ডাক্টর ট্রে ক্ল্যাম্পিং, ফোন শেল পজিশনিং এবং মাইক্রো স্পষ্টতা অংশ ফিক্সিং, উচ্চ পরিচ্ছন্নতা এবং উচ্চ-নির্ভুলতা প্রয়োজনীয়তা পূরণ করে।
• স্বয়ংক্রিয় স্থানান্তর সীমাবদ্ধতা: ঘূর্ণমান টেবিল সীমিত, ফ্লিপিং মেকানিজম পজিশনিং এবং শর্ট-স্ট্রোক রোটারি ক্ল্যাম্পিং স্টেশনগুলির জন্য আদর্শ, স্থিতিশীল এবং পুনরাবৃত্তিযোগ্য যৌগিক গতি কার্যক্ষমতা প্রদান করে।
• হেভি-ডিউটি ফিক্সিং স্টেশন: উচ্চ ক্ল্যাম্পিং বল এবং চমৎকার বিরোধী-বিক্ষেপণ ক্ষমতা দিয়ে সজ্জিত, এটি ভারী ওয়ার্কপিস ক্ল্যাম্পিং, ছাঁচ ফিক্সিং এবং বৃহৎ-লোড নির্ভুলতা অবস্থানের পরিস্থিতির জন্য প্রযোজ্য।
1. বোর সাইজ নির্বাচন: প্রকৃত ক্ল্যাম্পিং লোড অনুযায়ী বোরের আকার নির্বাচন করুন। তাত্ত্বিক ক্ল্যাম্পিং বল ≥ প্রকৃত লোড × 1.5 নিরাপত্তা ফ্যাক্টর নিশ্চিত করুন; হেভি-ডিউটি কাজের অবস্থার জন্য φ40 বা বড় বোরকে অগ্রাধিকার দিন।
2. স্ট্রোক নির্বাচন: স্ট্যান্ডার্ড ক্ল্যাম্পিং স্ট্রোক 5 মিমি থেকে 50 মিমি পর্যন্ত। প্রকৃত ওয়ার্কপিসের উচ্চতার উপর ভিত্তি করে স্ট্রোক নির্বাচন করুন এবং যান্ত্রিক হস্তক্ষেপ এড়াতে 3~5 মিমি মার্জিন সংরক্ষণ করুন।
3. কনফিগারেশন নির্বাচন
￮ ঘূর্ণন দিক: সাইটের স্টেশন লেআউটের সাথে মেলে RZ (ঘড়ির কাঁটার ডান দিকে ঘূর্ণন) বা LZ (ঘড়ির কাঁটার বিপরীতে বাম ঘূর্ণন) বেছে নিন।
￮ অবস্থান নির্ণয়: 2S ডুয়াল-সুইচ কনফিগারেশন নির্বাচন করুন ক্ল্যাম্পিং এবং রিলিজ স্ট্যাটাসের জন্য ডুয়াল পজিশন সিগন্যাল অর্জন করতে।
SOLH MK সিরিজের স্ট্যান্ডার্ড রোটারি ক্ল্যাম্প সিলিন্ডার 90° ঘূর্ণন এবং রৈখিক ক্ল্যাম্পিং ফাংশনগুলিকে একীভূত করে, এতে 3-বার আপগ্রেড করা জড়তা টর্ক, আল্ট্রা-কম্প্যাক্ট বডি, মাল্টি-ডিরেকশন মাউন্টিং এবং শক্তিশালী হেভি-লোড ক্ল্যাম্পিং ক্ষমতা, একটি সর্বোত্তম স্পেস-সেভিং পজিশন এবং স্বয়ংক্রিয় পজিশনের জন্য সর্বোত্তম পজিশনের জন্য পরিবেশন করে। ক্ল্যাম্পিং স্টেশন।
