আরএসকিউ সিরিজ স্টপার সিলিন্ডার | ফিক্সড মাউন্টিং উচ্চতা বায়ুসংক্রান্ত স্টপ সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

1. পণ্য ওভারভিউ এবং মূল কাঠামোগত বৈশিষ্ট্য

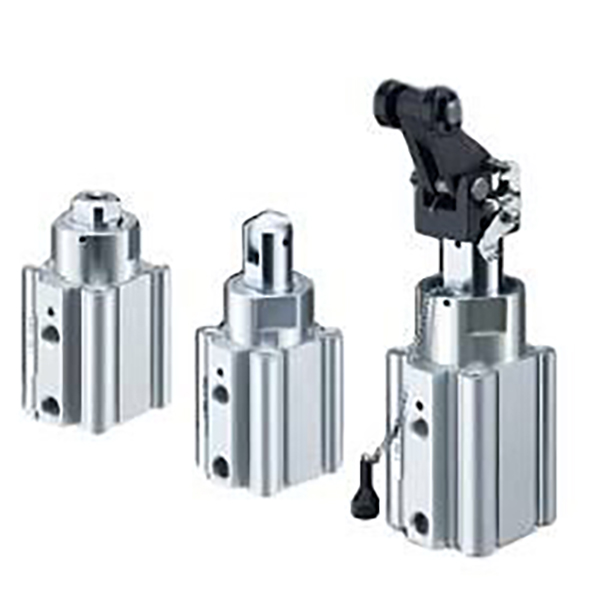

     SOLH RSQ সিরিজ হল একটি নির্দিষ্ট মাউন্টিং উচ্চতা স্টপার সিলিন্ডার যা স্বয়ংক্রিয় পরিবাহক লাইন পজিশনিং এবং ওয়ার্কপিস সীমিত করার জন্য ডিজাইন করা হয়েছে। এটি 10mm থেকে 30mm পর্যন্ত স্ট্যান্ডার্ড স্ট্রোক সহ φ12mm থেকে φ50mm বোরের মাপ কভার করে। ফিক্সড-উচ্চতার অনমনীয় কাঠামো, অন্তর্নির্মিত বাফার, 10টি ঐচ্ছিক রড এন্ড টাইপ এবং 4-সাইড ম্যাগনেটিক সুইচ মাউন্ট করার বৈশিষ্ট্যযুক্ত, RSQ সিলিন্ডার কনভেয়র স্টেশন ব্লকিং, প্যালেট পজিশনিং এবং ওয়ার্কপিস সীমিত করার জন্য স্বল্প-মূল্যের এবং উচ্চ-বিশ্বস্ততা স্টপিং সলিউশন সরবরাহ করে, একটি মানসম্পন্ন কন্ট্রোম্যাট সিস্টেমের জন্য স্বয়ংক্রিয়ভাবে পরিবেশন করে।

  1.1 স্থির উচ্চতা অনমনীয় কাঠামো

     উচ্চতা-সামঞ্জস্যযোগ্য RSG সিরিজ থেকে ভিন্ন, RSQ সিরিজটি একটি অ-নিয়ন্ত্রণযোগ্য ফিক্সড মাউন্টিং উচ্চতা নকশা গ্রহণ করে। এটি একটি সহজ কাঠামো, উচ্চতর সামগ্রিক দৃঢ়তা এবং দ্রুত অন-সাইট ইনস্টলেশন, স্থির-উচ্চতা স্টেশন লেআউটগুলির সাথে পুরোপুরি মিলে যাওয়া এবং উচ্চতা ক্রমাঙ্কন পদ্ধতিগুলিকে বাদ দেওয়ার বৈশিষ্ট্যগুলি রয়েছে৷

  1.2 বহুমুখী বহু-রড-এন্ড অভিযোজন

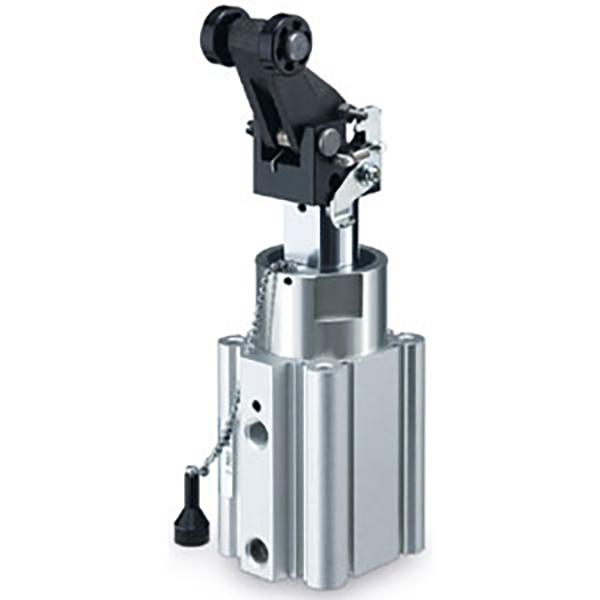

     রাউন্ড রড, বেভেল কাট, রোলার এবং লিভার স্ট্রাকচার সহ 10 ধরনের রড এন্ড অপশন দিয়ে সজ্জিত, সম্পূর্ণভাবে আলো, মাঝারি এবং ভারী লোড বন্ধ করার দৃশ্যগুলিকে আচ্ছাদন করে। লিভারের প্রকারগুলি (L/B/C/D/E) উচ্চ-ফ্রিকোয়েন্সি এবং ভারী-প্রভাবিত কাজের অবস্থার জন্য চমৎকার শক্তি শোষণ এবং শক্তিশালী প্রভাব প্রতিরোধের সাথে অন্তর্নির্মিত হাইড্রোলিক বাফার ডিজাইন গ্রহণ করে।

  1.3 নমনীয় ইনস্টলেশন এবং স্যুইচ লেআউট

     সিলিন্ডার বডি অতিরিক্ত মাউন্টিং আনুষাঙ্গিক ছাড়াই 4-পার্শ্বের চৌম্বক সুইচ ইনস্টলেশন (D-A9□/M9□/P3DWA সিরিজের সুইচগুলির সাথে সামঞ্জস্যপূর্ণ) সমর্থন করে। দুটি স্ট্যান্ডার্ড মাউন্টিং পদ্ধতি উপলব্ধ: বি-টাইপ থ্রু-হোল মাউন্টিং (স্ট্যান্ডার্ড) এবং এ-টাইপ ডাবল-এন্ড থ্রেডেড হোল মাউন্টিং, বিভিন্ন সরঞ্জামের ফ্রেম এবং ইনস্টলেশন স্পেসগুলিতে অভিযোজিত।

  1.4 তেল-মুক্ত এবং দীর্ঘ পরিষেবা জীবন ডিজাইন

     ঐচ্ছিক ডাবল-অভিনয়, স্প্রিং-রিটার্ন ডবল-অভিনয় এবং একক-অভিনয় (বসন্ত প্রসারিত) মোড বিভিন্ন কর্মের প্রয়োজনীয়তা পূরণ করে। স্ট্যান্ডার্ড রাবার বাফার স্থিতিশীল অপারেশন নিশ্চিত করে। পিস্টন রড হার্ড ক্রোম প্লেটিং ট্রিটমেন্ট গ্রহণ করে এবং সিলিন্ডার বডি হার্ড অ্যানোডাইজিং প্রক্রিয়ার মধ্য দিয়ে যায়, অসামান্য পরিধান প্রতিরোধ এবং প্রভাব প্রতিরোধের অর্জন করে। তেল-মুক্ত অপারেশন ডিজাইন কম রক্ষণাবেক্ষণ খরচ সহ পরিষ্কার এবং ধুলো-মুক্ত কাজের পরিবেশের সাথে খাপ খায়।

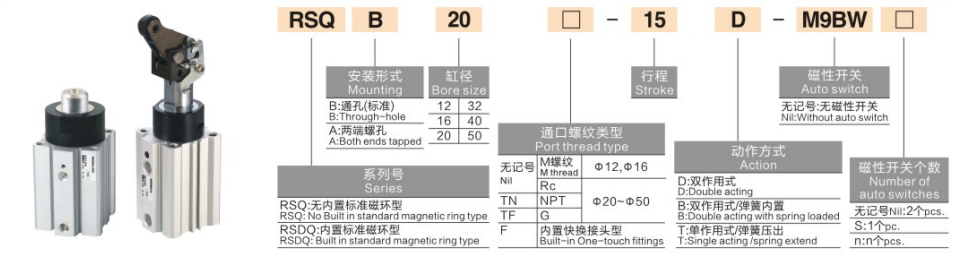

2. সম্পূর্ণ মডেল নামকরণের নিয়ম এবং অর্ডার উদাহরণ

  1. আদর্শ মডেল উদাহরণ: RSQB20-15, RSDQL32-20

  2. স্ট্যান্ডার্ড অর্ডার উদাহরণ

     • নন-ম্যাগনেটিক রিং স্ট্যান্ডার্ড মডেল: RSQB20-15 (কোন ম্যাগনেটিক রিং নেই, থ্রু-হোল মাউন্টিং, φ20 বোর, 15 মিমি স্ট্রোক, স্ট্যান্ডার্ড রাউন্ড রড শেষ)

     • ম্যাগনেটিক রিং হাইড্রোলিক বাফার মডেল: RSDQL32-20 (বিল্ট-ইন ম্যাগনেটিক রিং, থ্রু-হোল মাউন্টিং, φ32 বোর, 20 মিমি স্ট্রোক, লিভার-টাইপ স্টপিং এন্ড)

3. সাধারণ প্রযুক্তিগত পরামিতি (20℃, 0.5MPa স্ট্যান্ডার্ড কন্ডিশন)

  3.1 মৌলিক স্পেসিফিকেশন

     • অপারেশন মোড: ডাবল-অভিনয়, স্প্রিং-রিটার্ন ডবল-অভিনয়, একক-অভিনয় (বসন্ত প্রসারিত)

     • কাজের চাপ পরিসীমা: 0.05~1.0MPa; প্রুফ প্রেসার: 1.5MPa

     • পরিবেষ্টিত তাপমাত্রা: -10℃~70℃ (সুইচ ছাড়া); -10℃~60℃ (সুইচ সহ)

     • পিস্টন অপারেটিং গতি: 50~500mm/s

     • বাফার মোড: স্ট্যান্ডার্ড রাবার বাফার; বিল্ট-ইন হাইড্রোলিক বাফার দিয়ে সজ্জিত লিভার প্রকার

     • তৈলাক্তকরণ মোড: তেল-মুক্ত অপারেশন

  3.2 স্ট্যান্ডার্ড বোর এবং স্ট্রোক সমন্বয়

3.3 তাত্ত্বিক স্টপিং ফোর্স (ইউনিট: N @0.5MPa, ডাবল-অ্যাক্টিং)

3.4 পণ্যের ওজন (ইউনিট: kg @20mm স্ট্রোক, RSQ সিরিজ)

4. রড শেষের ধরন এবং প্রযোজ্য পরিস্থিতি

5. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • সমাবেশ লাইন স্টপিং: প্যালেট স্টপিং, স্টেশন পজিশনিং এবং ইলেকট্রনিক এবং হোম অ্যাপ্লায়েন্স অ্যাসেম্বলি লাইনের জন্য অ্যান্টি-শিফটিং-এ প্রয়োগ করা হয়। স্থির-উচ্চতার নকশা পুরোপুরি মান পরিবাহক লাইন লেআউটের সাথে মেলে।

     • পরিবাহক লাইন সীমাবদ্ধতা: বেল্ট এবং বেলন পরিবাহক, স্থানান্তর স্টেশন পজিশনিং, এবং diverging/ মার্জ লাইন ব্লকিং উপর workpiece স্টপিং জন্য উপযুক্ত. একাধিক রড শেষ বিকল্প বিভিন্ন লোড গ্রেড মানিয়ে.

     • স্বয়ংক্রিয় প্রক্রিয়াকরণ স্টেশন: মেশিন টুল লোডিং/আনলোডিং সীমিত, প্যাকেজিং মেশিন পজিশনিং এবং পরিদর্শন স্টেশন বন্ধ, স্থিতিশীল এবং বিরোধী হস্তক্ষেপ চক্রীয় অপারেশন প্রদানের জন্য আদর্শ।

     • হেভি-ডিউটি ​​স্টপিং দৃশ্যকল্প: ভারী তৃণশয্যা এবং টুলিং বোর্ড স্টপিং, ওয়েল্ডিং স্টেশন পজিশনিং জন্য ব্যবহৃত. হাইড্রোলিক বাফার লিভার টাইপ কার্যকরভাবে শক্তিশালী প্রভাব এবং উচ্চ-ফ্রিকোয়েন্সি কম্পন প্রতিরোধ করে।

6. 3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

  1. বোর সাইজ নির্বাচন: প্রকৃত স্টপিং লোড অনুযায়ী বোর নির্বাচন করুন। নিয়ম অনুসরণ করুন: তাত্ত্বিক স্টপিং ফোর্স ≥ প্রকৃত লোড × 2 নিরাপত্তা ফ্যাক্টর। হালকা লোডের জন্য φ16~φ20, মাঝারি লোডের জন্য φ32, ভারী লোডের জন্য φ40~φ50।

  2. স্ট্রোক নির্বাচন: স্ট্যান্ডার্ড স্ট্রোক 10mm থেকে 30mm পর্যন্ত। যান্ত্রিক হস্তক্ষেপ এড়াতে ওয়ার্কপিসের উচ্চতার উপর ভিত্তি করে 5~10 মিমি অতিরিক্ত স্ট্রোক মার্জিন সংরক্ষণ করুন।

  3. রড শেষ নির্বাচন

￮ হালকা লোড এবং কম গতি: গোলাকার রড বা বেভেল কাটের ধরন বেছে নিন

￮ উচ্চ গতি এবং হালকা লোড: রোলার টাইপ চয়ন করুন

￮ ভারী লোড এবং উচ্চ-ফ্রিকোয়েন্সি প্রভাব: হাইড্রোলিক বাফার লিভারের ধরন বেছে নিন (B/C/D/E)

এক বাক্যের সারাংশ

     SOLH RSQ সিরিজের ফিক্সড-হাইট স্টপার সিলিন্ডারে রয়েছে অনমনীয় ফিক্সড মাউন্টিং স্ট্রাকচার, বিভিন্ন রড এন্ড অপশন, 4-সাইড সুইচ ইনস্টলেশন এবং তেল-মুক্ত দীর্ঘ-জীবন কর্মক্ষমতা, বিভিন্ন স্বয়ংক্রিয় পরিবাহক এবং প্রক্রিয়াকরণ স্টেশনগুলির জন্য সাশ্রয়ী, স্থিতিশীল এবং প্রভাব-প্রতিরোধী স্ট্যান্ডার্ড স্টপিং সমাধান প্রদান করে।
