টিআর সিরিজ ডুয়াল রড সিলিন্ডার

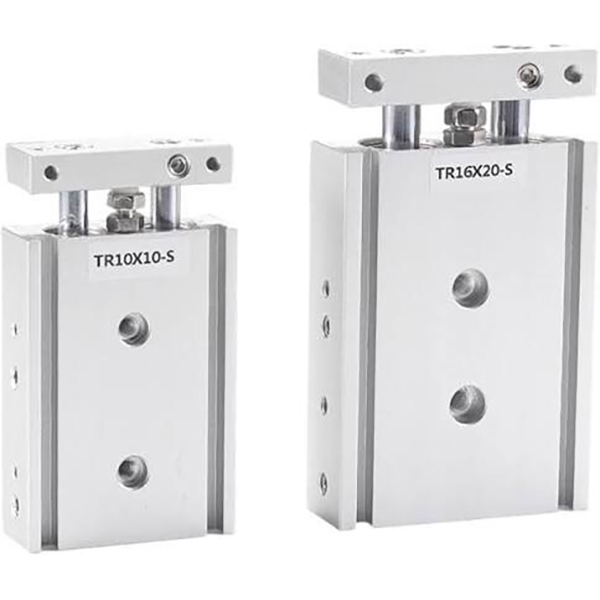

SOLH TR টুইন শ্যাফ্ট সিলিন্ডার JIS শিল্প মান অনুযায়ী তৈরি করা হয়। এটি বর্ধিত স্লাইড ভারবহন ঝোপের সাথে মিলিত একটি একক-পিস্টন ডুয়াল গাইড শ্যাফ্ট কাঠামো গ্রহণ করে, উচ্চ কাঠামোগত অনমনীয়তা, চমৎকার টর্শন প্রতিরোধ ক্ষমতা এবং সাশ্রয়ী TN টুইন শ্যাফ্ট সিলিন্ডারের চেয়ে শক্তিশালী অ্যান্টি-ডিফ্লেকশন ক্ষমতা সমন্বিত। বোরের আকার সম্পূর্ণরূপে φ6 থেকে 32 মিমি, স্ট্যান্ডার্ড একক-রড TR, রড TRW এর মাধ্যমে ডবল এবং হালকা কমপ্যাক্ট TRJ ভেরিয়েন্ট সহ। অ্যান্টি-ঘূর্ণন নির্ভুলতা বোরগুলির জন্য ±0.1° ≥16 মিমি এবং φ6/φ10 ছোট বোরের জন্য ±0.2° পৌঁছায়; দ্বৈত শ্যাফ্ট দীর্ঘ স্ট্রোকের উপর স্থিতিশীল অপারেশন গ্যারান্টি সুইং বিচ্যুতি সীমাবদ্ধ. একটি সামঞ্জস্যযোগ্য সামনের রাবার কুশন প্যাড স্ট্রোক ট্রিমিং, প্রভাব শোষণ এবং শব্দ কমানোর জন্য ফিক্সড রিয়ার বাফারের সাথে সহযোগিতা করে। থ্রি-ওয়ে মাউন্টিং (শীর্ষ, নীচে, পাশে) এবং ঐচ্ছিক ডুয়াল-সাইড পোর্টিং উপলব্ধ; পাশের খাঁজগুলি অতিরিক্ত বন্ধনী ছাড়াই চৌম্বকীয় সুইচগুলির সরাসরি সমাবেশের অনুমতি দেয়। অন্তর্নির্মিত চৌম্বকীয় রিং চিহ্নিত প্রত্যয় S মানক, যখন চৌম্বকীয় হস্তক্ষেপ সংবেদনশীল অনুষ্ঠানের জন্য অ-চৌম্বকীয় কাস্টমাইজড সংস্করণ দেওয়া হয়। অপারেটিং চাপ 0.15 ~ 1.0 MPa পরিসরে কাজ করার তাপমাত্রা −20 ℃ থেকে 70 ℃ পর্যন্ত। বিদেশী প্রকৌশল প্রকল্পের জন্য স্ট্যান্ডার্ড Rc থ্রেডকে G থ্রেড বা NPT থ্রেডে রূপান্তর করা যেতে পারে। CXS টুইন সিলিন্ডার থেকে আলাদা: TR বিশিষ্ট যান্ত্রিক দৃঢ়তা এবং দীর্ঘ-স্ট্রোক অ্যাপ্লিকেশনগুলিতে স্থিতিশীল পার্শ্ব-লোড প্রতিরোধের সাথে একক থ্রাস্ট আউটপুট করে; সিএক্সএস-এ ডবল থ্রাস্ট, কম ঘর্ষণ এবং উচ্চ-ফ্রিকোয়েন্সি শর্ট-স্ট্রোক পিক-এন্ড-প্লেসের জন্য উপযুক্ত মসৃণ উচ্চ-গতির আদান-প্রদানের জন্য ডুয়াল পিস্টন রয়েছে। স্পষ্টতা অবস্থান, ওয়ার্কপিস প্রেসিং, দীর্ঘ-দূরত্বের স্টপিং এবং ট্রান্সফার এবং মাঝারি-হালকা লোডের অধীনে নির্ভরযোগ্য গাইডিং প্রয়োজন এমন সাধারণ অটোমেশন স্টেশনগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়।

টিআর সিরিজ টুইন শ্যাফট সিলিন্ডার | JIS স্ট্যান্ডার্ড হাই-রিজিডিটি ডাবল রড সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH


পণ্য ওভারভিউ এবং মূল গঠন

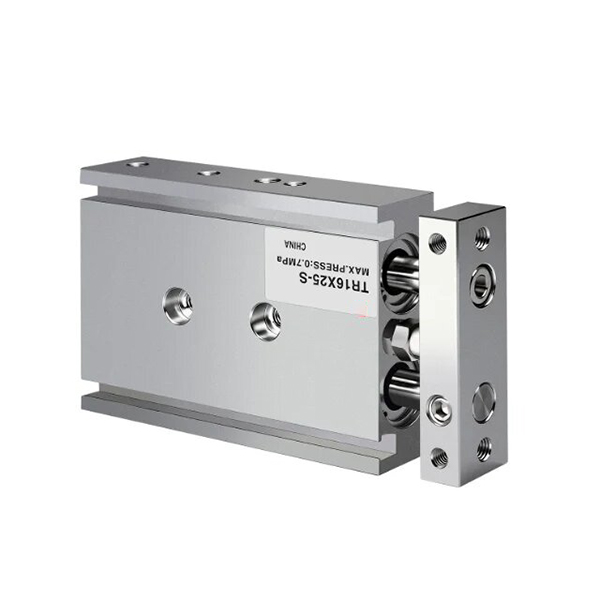

     SOLH TR সিরিজ হল একটি JIS স্ট্যান্ডার্ড টুইন শ্যাফ্ট সিলিন্ডার যা একটি একক-পিস্টন ডাবল-রড এবং স্লাইড বিয়ারিং গাইডিং কাঠামো (নন-ডুয়াল-পিস্টন টুইন সিলিন্ডার) গ্রহণ করে। অতি-উচ্চ দৃঢ়তা, চমৎকার অ্যান্টি-টরশন কর্মক্ষমতা এবং শক্তিশালী পার্শ্বীয় লোড প্রতিরোধের সাথে বৈশিষ্ট্যযুক্ত, এটি 3-পার্শ্বের নমনীয় মাউন্টিং এবং সুনির্দিষ্ট স্ট্রোক সমন্বয় সমর্থন করে। উচ্চ-নির্ভুলতা নির্দেশক প্রয়োজনীয়তার জন্য প্রকৌশলী, এই সিলিন্ডারটি স্বয়ংক্রিয় প্রক্রিয়াগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেমন নির্ভুল অবস্থান, ওয়ার্কপিস প্রেসিং, উপাদান স্থানান্তর এবং ওয়ার্কপিস ব্লকিং, স্ট্যান্ডার্ড অটোমেশন স্টেশনগুলির জন্য একটি নির্ভরযোগ্য ভারী-লোড গাইডিং সমাধান হিসাবে পরিবেশন করা হয়।


1. মূল কাঠামোগত সুবিধা

• উচ্চ-দৃঢ়তা সিঙ্ক্রোনাস ডাবল রড গঠন: একটি একক পিস্টন এবং দুটি সমান্তরাল অনমনীয় পিস্টন রড দিয়ে সজ্জিত, বর্ধিত স্লাইড বিয়ারিং ঝোপের সাথে মিলিত। ডুয়াল-রড সিঙ্ক্রোনাস ড্রাইভিং ডিজাইন ±0.1°~±0.2° অ্যান্টি-ঘূর্ণন নির্ভুলতার সাথে শূন্য-বিক্ষেপণ অপারেশন অর্জন করে, কার্যকরভাবে রডের ঝুলন দূর করে এবং স্থিতিশীল রৈখিক গতি নিশ্চিত করে।

• সামঞ্জস্যযোগ্য বাফারিং এবং স্ট্রোক ফাইন-টিউনিং: বিল্ট-ইন ফ্রন্ট অ্যাডজাস্টেবল রাবার অ্যান্টি-কলিশন প্যাড সুনির্দিষ্ট স্ট্রোক ফাইন-টিউনিং এবং নরম বাফারিং সমর্থন করে, অপারেটিং প্রভাব, কম্পন এবং শব্দ কমাতে রিয়ার ফিক্সড বাফারের সাথে সহযোগিতা করে, ঘন ঘন পারস্পরিক কাজের অবস্থার সাথে খাপ খাইয়ে নেয়।

• নমনীয় মাউন্টিং এবং পাইপিং ডিজাইন: নীচে, উপরে এবং পাশের পৃষ্ঠের উপর সংরক্ষিত মাউন্টিং গর্ত 3-দিক নমনীয় ইনস্টলেশন উপলব্ধি করে। ঐচ্ছিক ডুয়াল-সাইড পাইপিং লেআউট বিভিন্ন সরঞ্জাম কাঠামোর জন্য বায়ু সার্কিট ব্যবস্থাকে অনুকূল করে। স্ট্যান্ডার্ড সাইড সুইচ খাঁজগুলি অতিরিক্ত বন্ধনী ছাড়াই সরাসরি চৌম্বকীয় সুইচ ইনস্টলেশনের অনুমতি দেয়।

• স্ট্যান্ডার্ড ম্যাগনেটিক কনফিগারেশন: বিল্ট-ইন ম্যাগনেটিক রিং (এস প্রত্যয়) স্ট্রোক অবস্থান সনাক্তকরণের জন্য উপলব্ধ; অ-চৌম্বক সংস্করণ বিভিন্ন কার্যকরী চাহিদা মেটাতে বিশেষ হস্তক্ষেপ-সংবেদনশীল পরিস্থিতিতে জন্য ঐচ্ছিক।

2. মূল পার্থক্য বনাম CXS / CXSJ সিরিজ

• টিআর সিরিজ: স্ট্যান্ডার্ড একক-সিলিন্ডার থ্রাস্ট আউটপুট সহ একক-পিস্টন ডবল-রড কাঠামো, উচ্চতর সামগ্রিক দৃঢ়তা এবং উচ্চতর ভারী-লোড-বিরোধী-বিক্ষেপণ কর্মক্ষমতা, উচ্চ-অনমনীয়তা গাইডিং এবং দীর্ঘ-স্ট্রোক ভারী-লোড পরিস্থিতিতে জন্য আদর্শ।

• CXS / CXSJ সিরিজ: ডুয়াল-পিস্টন ডাবল-ডবল থ্রাস্ট আউটপুট সহ রড গঠন, নিম্ন ঘর্ষণ এবং মসৃণ উচ্চ-গতির অপারেশন, উচ্চ-গতির পিক-এন্ড-প্লেস এবং হাই-থ্রাস্ট শর্ট-স্ট্রোক কাজের অবস্থার জন্য আরও উপযুক্ত।


কোর সাব-সিরিজ শ্রেণীবিভাগ (রডের ধরন এবং মাউন্টিং স্টাইল)

টিআর সিরিজে তিনটি মূল সাব-মডেল রয়েছে, যা সম্পূর্ণরূপে স্ট্যান্ডার্ড ইউনিভার্সাল, দ্বিপাক্ষিক সিঙ্ক্রোনাস এবং আল্ট্রা-কম্প্যাক্ট ইনস্টলেশনের দৃশ্যকল্পগুলিকে কভার করে যাতে বৈচিত্র্যময় অটোমেশন লেআউটের চাহিদা মেলে।

সাব-সিরিজ

রড টাইপ

কোড

মূল বৈশিষ্ট্য

অ্যাপ্লিকেশন দৃশ্যকল্প

টিআর

একক আউটপুট রড (স্ট্যান্ডার্ড)

টিআর

একক শেষ রড এক্সটেনশন, স্ট্যান্ডার্ড JIS অনমনীয়তা, সার্বজনীন গাইডিং কর্মক্ষমতা

সাধারণ নির্ভুল অবস্থান, ওয়ার্কপিস টিপে, প্রচলিত উপাদান স্থানান্তর স্টেশন

টিআরডব্লিউ

ডাবল মাধ্যমে রড

টিআরডব্লিউ

ডুয়াল-এন্ড রড পেনিট্রেশন, দ্বিপাক্ষিক ওয়ার্কপিস মাউন্টিং, প্রতিসম দ্বিমুখী গতি

থ্রু-টাইপ ওয়ার্কপিস লিফটিং, ডুয়াল-সাইড সেন্টারিং পজিশনিং, দ্বিমুখী সিঙ্ক্রোনাস অপারেশন

টিআরজে

কমপ্যাক্ট বডি (একক রড)

টিআরজে

ছোট এবং হালকা শরীর, অপ্টিমাইজ করা অতি-কম্প্যাক্ট গঠন, লাইটওয়েট ডিজাইন

অতি-সংকীর্ণ ইনস্টলেশন স্থান, লাইটওয়েট স্বয়ংক্রিয় সরঞ্জাম, ঘন সিলিন্ডার বিন্যাস পরিস্থিতি

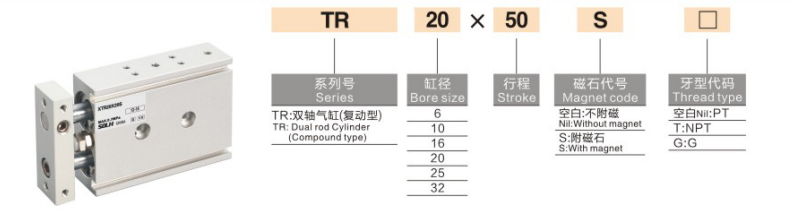

সম্পূর্ণ মডেল নামকরণের নিয়ম

মডেলের উদাহরণ: TR20×50S

1. নামকরণ কোড সংজ্ঞা

1. সিরিজ কোড: TR (স্ট্যান্ডার্ড একক রড) / TRW (রডের মাধ্যমে ডাবল) / TRJ (কম্প্যাক্ট টাইপ)

2. বোর সাইজ: 6 / 10 / 16 / 20 / 25 / 32 মিমি (সম্পূর্ণ মান JIS বোর পরিসীমা)

3. স্ট্যান্ডার্ড স্ট্রোক: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 মিমি (সর্বোচ্চ স্ট্রোক: 200 মিমি)

4. চৌম্বক রিং কনফিগারেশন: S = অন্তর্নির্মিত চৌম্বকীয় রিং (চৌম্বকীয় সুইচ মাউন্টযোগ্য, ডিফল্ট স্ট্যান্ডার্ড); কোন S = অ-চৌম্বকীয় প্রকার (বিশেষ কাস্টমাইজড, খুব কমই ব্যবহৃত)

5. পোর্ট থ্রেড টাইপ: ডিফল্ট PT (Rc) থ্রেড; ঐচ্ছিক G থ্রেড (প্রত্যয় G) / NPT থ্রেড (প্রত্যয় T)

6. ম্যাগনেটিক সুইচ: ঐচ্ছিক D-M9B, D-A93, CS1-J, CS1-G এবং অন্যান্য সার্বজনীন মডেল, বন্ধনী ছাড়া পার্শ্ব সংরক্ষিত খাঁজে সরাসরি ইনস্টল করা


সাধারণ মান প্রযুক্তিগত পরামিতি

(স্ট্যান্ডার্ড পরীক্ষার শর্ত: 20 ℃ স্বাভাবিক তাপমাত্রা, শুষ্ক বায়ু)

• অপারেশন মোড: ডাবল-অভিনয় একক-পিস্টন ড্রাইভিং

• কাজের চাপ পরিসীমা: 0.15~1.0MPa (φ6 বোর: 0.2~1.0MPa)

• প্রমাণ চাপ: 1.5 এমপিএ

• পরিবেষ্টিত তাপমাত্রা: -20℃~70℃ (বরফ-মুক্ত অপারেটিং পরিবেশ)

• অপারেটিং গতি: 30~500mm/s

• বিরোধী ঘূর্ণন নির্ভুলতা: ±0.1° (বোর ≥16 মিমি, উচ্চ নির্ভুলতা); ±0.2° (φ6/φ10 ছোট বোর)

• বাফার মোড: ফ্রন্ট অ্যাডজাস্টেবল রাবার অ্যান্টি-কলিশন প্যাড + রিয়ার ফিক্সড রাবার বাফার (কোন এয়ার বাফার বিকল্প নেই)

• পাইপিং পোর্ট সাইজ

○ φ6 / φ10: M5×0.8

○ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• মাউন্ট এবং পাইপিং: 3-সাইড মাউন্টিং (নীচে / উপরে / পাশে), নমনীয় লেআউট অভিযোজনের জন্য ঐচ্ছিক ডুয়াল-সাইড পাইপিং লেআউট


তাত্ত্বিক থ্রাস্ট এবং টেনশন ডেটা (@0.5MPa, ইউনিট: N)

স্ট্যান্ডার্ড একক-সিলিন্ডার থ্রাস্ট আউটপুট সহ একক-পিস্টন কাঠামো, ভারী গাইডিং পরিস্থিতিতে স্থিতিশীল এবং নির্ভরযোগ্য

বোরের আকার (মিমি)

খোঁচা (N)

উত্তেজনা (N)

6

14

13

10

39

37

16

101

98

20

157

153

25

245

240

32

402

396


দ্রুত নির্বাচন গাইড

1. খোঁচা এবং অনমনীয়তা চাহিদা: ডাবল থ্রাস্ট আউটপুট এবং হাই-স্পিড পিক-এন্ড-প্লেস কাজের জন্য CXS/CXSJ বেছে নিন; হাই-রিজিডিটি গাইডিং, হেভি-লোড রেজিস্ট্যান্স এবং লং-স্ট্রোক স্থিতিশীল অপারেশনের জন্য TR সিরিজ নির্বাচন করুন।

2. ইনস্টলেশন স্থান অভিযোজন: অতি-কমপ্যাক্ট সংকীর্ণ স্থানের জন্য CXSJ, প্রচলিত কমপ্যাক্ট স্থানের জন্য CXS, এবং স্ট্যান্ডার্ড স্পেস এবং দীর্ঘ-স্ট্রোক ভারী-লোড পরিস্থিতির জন্য TR পছন্দ করুন।

3. রড টাইপ নির্বাচন: একক-দিক রৈখিক গতির জন্য আদর্শ TR একক-শেষ রড গ্রহণ করুন; দ্বিপাক্ষিক মাউন্টিং এবং দ্বিমুখী সিঙ্ক্রোনাস অ্যাকশনের জন্য রডের মাধ্যমে TRW ডবল বেছে নিন।

4. পজিশনিং ডিটেকশন কনফিগারেশন: স্ট্রোক অবস্থান সনাক্তকরণ প্রয়োজন হলে অন্তর্নির্মিত চৌম্বক রিং (TRxx×xxS) সহ S প্রত্যয় নির্বাচন করুন।


এক বাক্যের সারাংশ

     SOLH TR সিরিজের JIS স্ট্যান্ডার্ড টুইন শ্যাফ্ট সিলিন্ডার উচ্চ দৃঢ়তা, সুনির্দিষ্ট অ্যান্টি-ঘূর্ণন কর্মক্ষমতা এবং শক্তিশালী পার্শ্বীয় লোড প্রতিরোধ ক্ষমতা প্রদান করে, বিভিন্ন ধরনের রড এবং কমপ্যাক্ট সংস্করণ উপলব্ধ, উচ্চ-নির্ভুলতা নির্দেশক, দীর্ঘ-স্ট্রোক এবং ভারী-লোড স্বয়ংক্রিয় অবস্থান এবং স্থানান্তর স্টেশনগুলির জন্য পছন্দের সমাধান।
