TWQ সিরিজ ফিক্সড হাইট স্টপার সিলিন্ডার | কমপ্যাক্ট লাইট এবং মিডিয়াম ডিউটি ​​স্টপ সিলিন্ডার

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

1. পণ্য ওভারভিউ এবং মূল কাঠামোগত বৈশিষ্ট্য

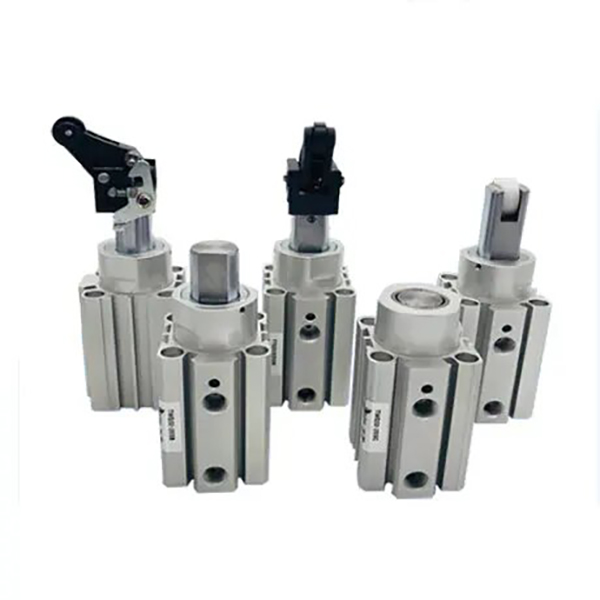

     SOLH TWQ সিরিজ হল একটি নির্দিষ্ট মাউন্টিং উচ্চতা স্টপার সিলিন্ডার যা হালকা এবং মাঝারি-শুল্ক স্বয়ংক্রিয় পরিবাহক লাইনের জন্য অপ্টিমাইজ করা হয়েছে। এটিতে একটি কমপ্যাক্ট বডি স্ট্রাকচার, চারটি ঐচ্ছিক রড এন্ড প্রকার, হাইড্রোলিক বাফার প্রাপ্যতা এবং ঐচ্ছিক যান্ত্রিক স্ব-লকিং ফাংশন রয়েছে। 10-150 কেজি প্যালেট এবং টুলিং স্টপিং, স্টেশন লিমিটিং এবং ট্রান্সফার পজিশনিংয়ের জন্য উপযুক্ত, TWQ সিলিন্ডার হালকা এবং মাঝারি-লোড অটোমেশন পরিস্থিতিগুলির জন্য একটি উচ্চ-খরচ-পারফরম্যান্স স্ট্যান্ডার্ড সমাধান হিসাবে কাজ করে।

 1.1 ফিক্সড মাউন্টিং হাইট ডিজাইন

     ইন্টিগ্রেটেড ফিক্সড-উচ্চতা বডি উচ্চ পুনরাবৃত্তিমূলক অবস্থান নির্ভুলতার সাথে দ্রুত এবং সহজবোধ্য ইনস্টলেশন নিশ্চিত করে। এটি প্রমিত পরিবাহক স্টেশন লেআউটের সাথে পুরোপুরি মেলে, উচ্চতা সামঞ্জস্যের পদ্ধতিগুলি দূর করে এবং সাইটে স্থাপনার দক্ষতা উন্নত করে।

 1.2 চারটি বহুমুখী রডের শেষ প্রকার (মূল সুবিধা)

     • B ফ্ল্যাট রড টাইপ: অ্যান্টি-ঘূর্ণন ফ্ল্যাট পিস্টন রড গঠন স্থিতিশীল স্টপিং কর্মক্ষমতা এবং শক্তিশালী উদ্ভট লোড প্রতিরোধের প্রদান করে, পার্শ্বীয় বল অবস্থার অধীনে সঠিক অবস্থান বজায় রাখে।

     • C রাউন্ড রড টাইপ: বর্ধিত প্রভাব প্রতিরোধের সঙ্গে ঘন কঠিন বৃত্তাকার পিস্টন রড, বিশেষভাবে বড় পার্শ্বীয় বল এবং সুনির্দিষ্ট টুলিং পজিশনিং প্রয়োজনীয়তা সহ কাজের অবস্থার জন্য ডিজাইন করা হয়েছে।

     • আর রোলার লিভার টাইপ: লিভার + ঘূর্ণায়মান যোগাযোগের কাঠামো মসৃণ ঘূর্ণায়মান গতির সাথে থামার প্রভাবকে কম করে, উচ্চ-গতির ক্রমাগত পরিবাহক লাইন অপারেশনের জন্য আদর্শ।

     • কে সামঞ্জস্যযোগ্য বাফার লিভার টাইপ: বিল্ট-ইন অ্যাডজাস্টেবল হাইড্রোলিক বাফার বিনামূল্যে স্যাঁতসেঁতে প্রতিরোধের সামঞ্জস্যকে বিভিন্ন ওজনের ওয়ার্কপিস এবং কনভেয়িং স্পিডের সাথে মানিয়ে নিতে দেয়, পরিবর্তনশীল কাজের অবস্থার জন্য সর্বোত্তম নরম স্টপিং প্রভাব অর্জন করে।

  1.3 ঐচ্ছিক স্ব-লকিং ফাংশন (R/K সংস্করণ)

     রোলার এবং বাফার লিভার সংস্করণ ঐচ্ছিক যান্ত্রিক স্ব-লকিং কাঠামো সমর্থন করে। ওয়ার্কপিস প্রভাব বন্ধ করার পরে, সিলিন্ডারটি স্বয়ংক্রিয়ভাবে লিভার আর্মকে লক করে দেয় রিবাউন্ড এবং রিভার্স পুশিং প্রতিরোধ করতে, কার্যকরভাবে ওয়ার্কপিস স্থানচ্যুতি দূর করে এবং কনভেয়র স্টেশনের স্থায়িত্ব এবং সামঞ্জস্যকে ব্যাপকভাবে উন্নত করে।

 1.4 কমপ্যাক্ট আকার এবং টেকসই কাঠামো

     সিলিন্ডার বডি হার্ড অ্যানোডাইজিং ট্রিটমেন্ট গ্রহণ করে যখন পিস্টন রডে হার্ড ক্রোম প্লেটিং রয়েছে, যা চমৎকার পরিধান প্রতিরোধ এবং প্রভাব প্রতিরোধ ক্ষমতা প্রদান করে। স্ট্যান্ডার্ড তেল-মুক্ত অপারেশন পরিষ্কার উত্পাদন পরিবেশ এবং ঢালাই স্প্ল্যাশ-প্রুফ পরিস্থিতিতে খাপ খায়। চার দিকে সংরক্ষিত সেন্সর খাঁজগুলি নমনীয় বিন্যাসের জন্য কাঠামোগত হস্তক্ষেপ ছাড়াই চৌম্বকীয় সুইচ ইনস্টলেশনের অনুমতি দেয়।

  1.5 বিভিন্ন অপারেশন মোড

     ঐচ্ছিক ডাবল-অ্যাক্টিং স্ট্যান্ডার্ড মোড এবং একক-অভিনয় (স্প্রিং এক্সটেন্ড/স্প্রিং রিট্র্যাক্ট) মোডগুলি স্বয়ংক্রিয় সাইক্লিং, পাওয়ার-অফ নিরাপত্তা সুরক্ষা এবং সাময়িক বন্ধ করার চাহিদাগুলিকে কভার করে, বিভিন্ন শিল্প নিয়ন্ত্রণ যুক্তির সাথে মিলে যায়।

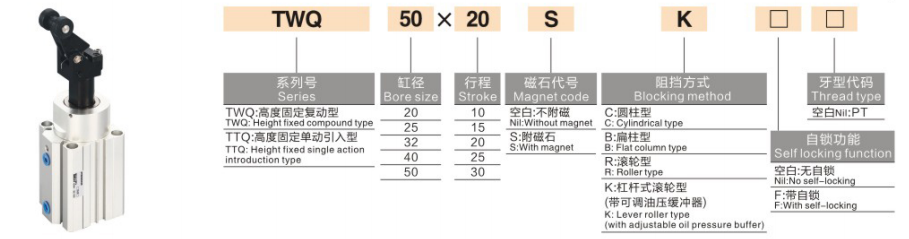

2. সম্পূর্ণ মডেল নামকরণের নিয়ম এবং অর্ডার উদাহরণ

  1. আদর্শ মডেল উদাহরণ: TWQ32-20SB, TWQ50-30RK-F

 2. স্ট্যান্ডার্ড অর্ডার উদাহরণ

     • স্ট্যান্ডার্ড ফ্ল্যাট রড মডেল: TWQ32-20SB (φ32 বোর, 20 মিমি স্ট্রোক, ফ্ল্যাট কলাম রড শেষ, রাবার বাফার)

     • স্ব-লকিং সামঞ্জস্যযোগ্য বাফার মডেল: TWQ50-30RK-F (φ50 বোর, 30mm স্ট্রোক, সামঞ্জস্যযোগ্য হাইড্রোলিক বাফার লিভার, স্ব-লকিং ফাংশন সহ)

3. সাধারণ প্রযুক্তিগত পরামিতি (20℃, 0.5MPa স্ট্যান্ডার্ড কন্ডিশন)

  3.1 মৌলিক স্পেসিফিকেশন

     • অপারেশন মোড: ডাবল-অভিনয়, একক-অভিনয় (বসন্ত প্রসারিত / বসন্ত প্রত্যাহার)

     • কাজের চাপ পরিসীমা: 0.05~1.0MPa; প্রুফ প্রেসার: 1.5MPa

     • পরিবেষ্টিত তাপমাত্রা: -10℃~60℃ (বরফ মুক্ত পরিবেশ)

     • বাফার কনফিগারেশন: S = ডুয়াল-এন্ড রাবার বাফার; K = সামঞ্জস্যযোগ্য জলবাহী বাফার + ডুয়াল-এন্ড রাবার বাফার

     • তৈলাক্তকরণ মোড: তেল-মুক্ত অপারেশন

     • ইনস্টলেশন পদ্ধতি: স্ট্যান্ডার্ড ফিক্সড উচ্চতা ফ্ল্যাঞ্জ মাউন্ট

 3.2 স্ট্যান্ডার্ড বোর এবং স্ট্রোক সমন্বয়

  3.3 তাত্ত্বিক স্টপিং ফোর্স (ইউনিট: N @0.5MPa)

  3.4 পণ্যের ওজন (ইউনিট: কেজি @ স্ট্যান্ডার্ড স্ট্রোক)

4. মূল কনফিগারেশন এবং নির্বাচন নির্দেশিকা

  4.1 রড এন্ড টাইপ নির্বাচন

     • বি ফ্ল্যাট কলামের ধরন (প্রস্তাবিত): অ্যান্টি-ঘূর্ণন এবং উচ্চ স্থায়িত্ব নকশা, হালকা লোড (10-80kg) এবং কম-গতির অপারেশন (≤0.3m/s) সুস্পষ্ট পার্শ্বীয় প্রভাব ছাড়াই উপযুক্ত।

     • C রাউন্ড কলামের ধরন: দৃঢ় প্রভাব প্রতিরোধের সঙ্গে পুরু রড গঠন, বড় পার্শ্বীয় বল সহ টুলিং পজিশনিং পরিস্থিতির জন্য আদর্শ।

     • আর রোলার লিভার টাইপ: নিম্ন-প্রভাব এবং মসৃণ ঘূর্ণায়মান কর্মক্ষমতা, উচ্চ-গতি (≤0.5m/s) এবং হালকা-মাঝারি লোড (30-100kg) পরিবাহক লাইনের জন্য নিখুঁত।

     • কে সামঞ্জস্যযোগ্য বাফার লিভার টাইপ: অভিযোজিত স্যাঁতসেঁতে এবং উচ্চতর প্রভাব প্রতিরোধের, মাঝারি লোড (50-150 কেজি), উচ্চ-ফ্রিকোয়েন্সি স্টার্ট-স্টপ এবং অস্থির গতির কাজের অবস্থার জন্য ডিজাইন করা হয়েছে।

  4.2 স্ব-লকিং ফাংশন নির্বাচন

     • F স্ব-লকিং টাইপ (অটো লাইনের জন্য প্রস্তাবিত): শুধুমাত্র R/K লিভার সংস্করণের জন্য উপলব্ধ। ওয়ার্কপিস রিবাউন্ড এবং স্টেশন স্থানচ্যুতি প্রতিরোধ করে, স্বয়ংক্রিয় লাইনের ক্রমাগত অপারেশন স্থায়িত্বকে ব্যাপকভাবে উন্নত করে।

     • নন-লকিং টাইপ: সামান্য বিপরীত প্রভাব এবং ম্যানুয়াল রিসেট অপারেশন সহ পরিস্থিতিগুলির জন্য ব্যয়-কার্যকর সমাধান, সম্পূর্ণ স্বয়ংক্রিয় উত্পাদন লাইনের জন্য প্রস্তাবিত নয়।

  4.3 অপারেশন মোড নির্বাচন

     • ডাবল-অভিনয়: উচ্চ-ফ্রিকোয়েন্সি এবং সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ পরিস্থিতির জন্য উপযুক্ত দ্বিমুখী নিয়ন্ত্রনযোগ্য ক্রিয়া সহ সর্বাধিক থামানো শক্তি।

     • একক-অভিনয় (বসন্ত প্রসারিত): বিপজ্জনক স্টেশন এবং পাওয়ার-অফ সুরক্ষা অ্যাপ্লিকেশনগুলির জন্য সুরক্ষাকে অগ্রাধিকার দিয়ে, পাওয়ার ব্যর্থতার পরে ওয়ার্কপিস বন্ধ করার জন্য স্বয়ংক্রিয়ভাবে প্রসারিত হয়।

     • একক-অভিনয় (বসন্ত প্রত্যাহার): বায়ু সরবরাহ বন্ধ হয়ে যায় এবং পাওয়ার বন্ধ হলে স্বয়ংক্রিয়ভাবে রিলিজ হয়, সাধারণত খোলা পরিবাহক লাইন এবং অস্থায়ী বন্ধ করার কাজগুলির জন্য অভিযোজিত হয়।

5. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • হালকা এবং মাঝারি-ডিউটি ​​পরিবাহক লাইন: ইলেকট্রনিক্স, হোম অ্যাপ্লায়েন্স এবং খাদ্য শিল্পে 10-150 কেজি প্যালেট এবং টুলিং প্লেটের অবস্থান বন্ধ, সীমিত এবং স্থানান্তর করার জন্য প্রয়োগ করা হয়।

     • উচ্চ গতির উপাদান হ্যান্ডলিং লাইন: R/K লিভার স্ট্রাকচার রোলার এবং বেল্ট কনভেয়রগুলিতে হালকা-লোড হাই-স্পিড (≤0.5m/s) ওয়ার্কপিসগুলির জন্য মসৃণ শূন্য-প্রভাব স্টপিং নিশ্চিত করে।

     • স্বয়ংক্রিয় সরঞ্জাম স্টেশন: সহজ ইনস্টলেশনের জন্য কমপ্যাক্ট বডি, মেশিন টুল লোডিং/আনলোডিং লিমিটিং, অ্যাসেম্বলি স্টেশন পজিশনিং এবং পরিদর্শন স্টেশন বন্ধ করার জন্য ব্যাপকভাবে ব্যবহৃত হয়।

     • প্যাকেজিং এবং লজিস্টিক লাইন: শক্ত কাগজ এবং উপাদান বক্স স্টপিং, অপসারণ স্টেশন ব্লকিং এবং স্ট্যাকিং অবস্থান, উচ্চ খরচ কর্মক্ষমতা এবং কম রক্ষণাবেক্ষণ সমন্বিত জন্য আদর্শ.

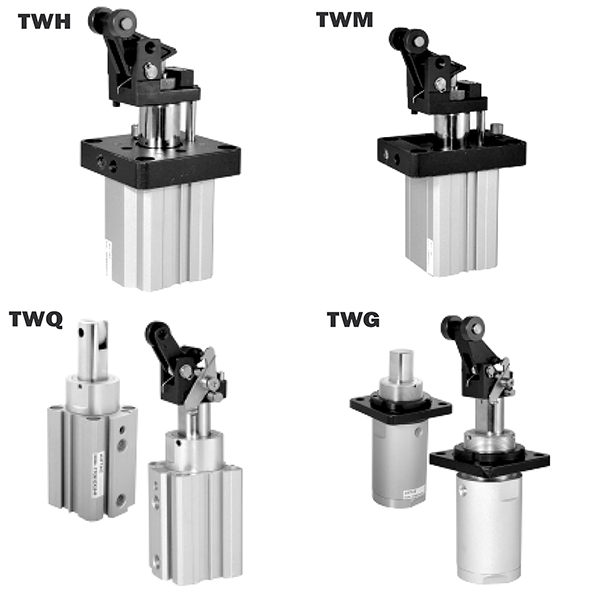

6. TWQ বনাম TWH/TWM সিরিজ দ্রুত তুলনা

7. 3-পদক্ষেপ দ্রুত নির্বাচন নির্দেশিকা

     1. বোর সাইজ নির্বাচন: 200% নিরাপত্তা ফ্যাক্টর (তাত্ত্বিক স্টপিং ফোর্স ≥ প্রকৃত লোড × 2) সহ ওয়ার্কপিসের ওজন অনুযায়ী বোর নির্বাচন করুন। 80 কেজির নিচে লোডের জন্য φ25/φ32 বেছে নিন; 80-150 কেজি লোডের জন্য φ40/φ50 বেছে নিন।

     2. রড এন্ড এবং বাফার নির্বাচন: হালকা-লোড কম-গতির পরিস্থিতির জন্য B ফ্ল্যাট রড + S রাবার বাফার গ্রহণ করুন; হাই-স্পিড লাইট-লোড লাইনের জন্য R রোলার টাইপ নির্বাচন করুন; মাঝারি-লোড এবং উচ্চ-ফ্রিকোয়েন্সি কাজের অবস্থার জন্য K সামঞ্জস্যযোগ্য বাফার প্রকার চয়ন করুন।

     3. কার্যকরী কনফিগারেশন নির্বাচন: স্বয়ংক্রিয় উত্পাদন লাইনের জন্য এফ স্ব-লকিং সজ্জিত করুন; উচ্চ-ফ্রিকোয়েন্সি সাইক্লিক নিয়ন্ত্রণের জন্য ডাবল-অভিনয় মোড নির্বাচন করুন; নিরাপত্তা-অগ্রাধিকার এবং পাওয়ার-অফ সুরক্ষা স্টেশনগুলির জন্য একক-অভিনয় বসন্ত প্রসারিত মোড গ্রহণ করুন।

এক বাক্যের সারাংশ

     SOLH TWQ সিরিজের ফিক্সড-হাইট স্টপার সিলিন্ডারে কমপ্যাক্ট ডিজাইন, মাল্টি রড-এন্ড সামঞ্জস্য এবং ঐচ্ছিক স্ব-লকিং এবং সামঞ্জস্যযোগ্য বাফার ফাংশন রয়েছে, যা 10-150 কেজি হালকা এবং মাঝারি-শুল্ক স্বয়ংক্রিয় কনভেয়র সিস্টেমের জন্য উচ্চ-খরচ-কর্মক্ষমতা, স্থিতিশীল এবং নমনীয় স্টপিং সমাধান প্রদান করে।
