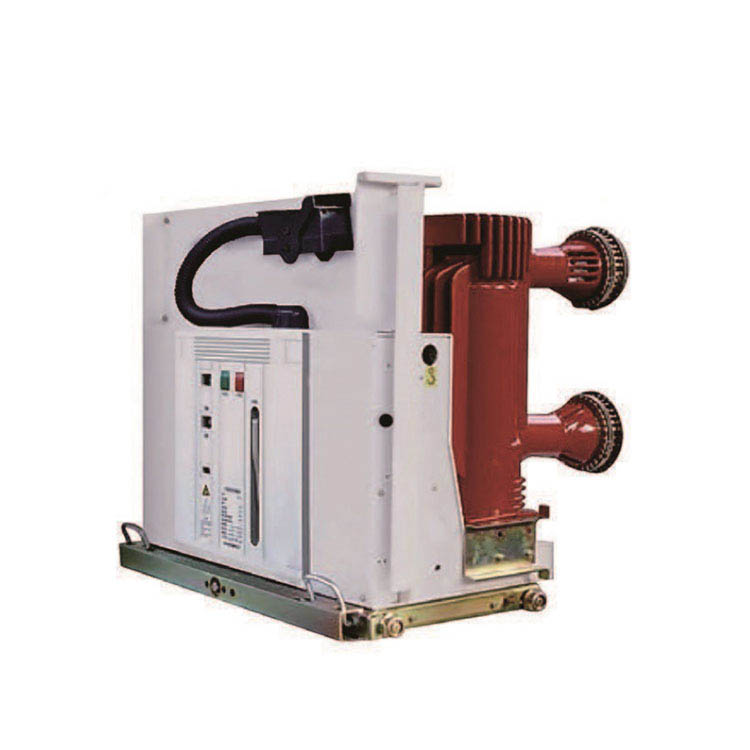

ভিএসজি -24 এম্বেড থাকা মেরু টাইপ ভিসিবি ব্রেকার ইনডোর সার্কিট ব্রেকার 24 কেভি

ভিএসজি -24 এম্বেড থাকা মেরু টাইপ ভিসিবি ব্রেকার ইনডোর সার্কিট ব্রেকার 24 কেভি

    এই নীতিগুলি আজ আগের চেয়ে অনেক বেশি ট্রান্সফর্মার সাবস্টেশন বিতরণ মন্ত্রিসভা, লো ভোল্টেজ ক্যাবিনেটের সুইচগিয়ার, থ্রি ফেজ রান্সফর্মার জন্য আন্তর্জাতিকভাবে সক্রিয় মাঝারি আকারের ব্যবসায় হিসাবে আমাদের সাফল্যের ভিত্তি তৈরি করে। আপনি 8 ঘন্টার মধ্যে আমাদের পেশাদার উত্তর পাবেন। আমাদের বিশ্বাস করুন, আপনি কখনই হৃদয় হারাবেন না। আমরা সমাজ এবং ব্যবহারকারীদের শিল্পায়নের বিকাশের ধারণা দিয়ে পরিবেশন করি। আমাদের প্রতিষ্ঠার পর থেকে আমরা উচ্চ-মানের পণ্য, যুক্তিসঙ্গত দাম এবং দুর্দান্ত পরিষেবা সহ অনেক উদ্যোগের সাথে দীর্ঘমেয়াদী সমবায় সম্পর্ক স্থাপন করেছি।

    এম্বেডড মেরুগুলির সাথে ইনডোর হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার এর ভিএসজি -২৪ সিরিজটি ২৪ কেভি রেটেড ভোল্টেজ সহ তিন ধাপের এ.সি. 50Hz ইনডোর পাওয়ার বিতরণ সরঞ্জামাদি। এটি শিল্প ও মিং এন্টারপ্রাইজ, বিদ্যুৎকেন্দ্র এবং সাবস্টেশন ক্ষেত্রে বৈদ্যুতিক সরঞ্জামগুলি রক্ষা এবং নিয়ন্ত্রণ করার জন্য ব্যবহৃত হয়।

এই ধরণের ভ্যাকুয়াম সার্কিট ব্রেকার এর প্রধান পরিবাহী সার্কিট এম্বেডড মেরু ব্যবহার করে, মডুলার সংস্থা এবং ইন্টিগ্রেটেড এনার্জি স্টোরেজ হ্যান্ডেলের সাথে মিলে। সামগ্রিক বিন্যাসটি যুক্তিসঙ্গত, পুরোপুরি ব্রেভিটির সাথে এবং সত্যই মুক্ত-রক্ষণাবেক্ষণ এবং দীর্ঘতর যান্ত্রিক এবং বৈদ্যুতিক জীবন উপলব্ধি করে।

ইনডোর প্রত্যাহারযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার

    ইনডোর প্রত্যাহারযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকারগুলি 12 ~ 24 কেভি এবং ফ্রিকোয়েন্সি 50/60Hz পর্যন্ত রেটযুক্ত ভোল্টেজ সহ তিন-পর্যায়ের এসি পাওয়ার সিস্টেমের জন্য উপযুক্ত। এগুলি বিদ্যুৎকেন্দ্র, সাবস্টেশন, পেট্রোকেমিক্যালস, ধাতুবিদ্যা, উত্পাদন এবং অন্যান্য শিল্প, বিমানবন্দর, আবাসিক অঞ্চল ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ এবং সুরক্ষা, বিশেষত এমন অনুষ্ঠানের জন্য যা রেটেড বর্তমান বা বহু-সার্কিট শর্ট-সার্কিট কারেন্টে খুব কমই চালিত হওয়া দরকার। এটি ইনডোর এয়ার-ইনসুলেটেড সুইচগিয়ারে যেমন KYN28 বা এএমএস টাইপে ইনস্টল করা যেতে পারে।

    সার্কিট ব্রেকারটি পরিপক্ক এপিজি প্রযুক্তি দিয়ে তৈরি। ভিডি 4 টার্মিনাল বাফারের প্রয়োগ নিশ্চিত করে যে কোনও অপারেটিং পরিবেশে ইনডোর টার্মিনাল আরও নির্ভরযোগ্য। ভিডি 4 জিবি, ডিএল, আইইসি, ডিআইএন, ভিডিই এবং অন্যান্য উন্নত শিল্প দেশের মানগুলির প্রয়োজনীয়তাগুলি পুরোপুরি পূরণ করতে পারে।

ভ্যাকুয়াম সার্কিট ব্রেকারটি মূলত তিনটি অংশ নিয়ে গঠিত: ভ্যাকুয়াম আর্ক নিভেটিং চেম্বার, অপারেটিং মেকানিজম, বন্ধনী এবং অন্যান্য উপাদান।

1। ভ্যাকুয়াম আর্ক নিভেটিং চেম্বার

   বিভিন্ন ধরণের স্যুইচ অনুসারে, এখানে সিরামিক ভ্যাকুয়াম আর্ক নিভে যাওয়া চেম্বার রয়েছে যা বাহ্যিক পর্দা, ছোট ভ্যাকুয়াম আর্ক নিভে যাওয়া চেম্বারগুলি মধ্যবর্তী সিলড কাপ আকারের দ্রাঘিমাংশীয় চৌম্বকীয় ক্ষেত্রগুলি এবং অভ্যন্তরীণ সিলযুক্ত কাচের বুদবুদ অর্ক নিভে যাওয়া চেম্বারগুলি রয়েছে। প্রাথমিক কাঠামোটি নিম্নরূপ:

1) এয়ারটাইট ইনসুলেশন শেল ： একটি সিরামিক, গ্লাস বা মাইক্রোক্রিস্টালাইন গ্লাস এয়ারটাইট ইনসুলেশন সিলিন্ডার, একটি অস্থাবর শেষ কভার, একটি নির্দিষ্ট শেষ কভার এবং একটি স্টেইনলেস স্টিল rug েউখেলানযুক্ত পাইপ একটি ভ্যাকুয়াম সিলযুক্ত ধারক দ্বারা গঠিত এয়ারটাইট ইনসুলেশন সিস্টেম। বায়ুচালিততা নিশ্চিত করার জন্য, সিলিং ধরণের কঠোর অপারেটিং পদ্ধতিগুলি ছাড়াও, উপাদানটি নিজেই ছোট শ্বাস -প্রশ্বাস এবং অভ্যন্তরীণ গ্যাস রিলিজেরও প্রয়োজন।

2) পরিবাহী সিস্টেম ： এটি একটি নির্দিষ্ট পরিবাহী রড, একটি নির্দিষ্ট চলমান আর্ক পৃষ্ঠ, একটি নির্দিষ্ট যোগাযোগ, একটি চলমান যোগাযোগ, একটি চলমান চাপ পৃষ্ঠ এবং একটি চলমান পরিবাহী রড দ্বারা গঠিত। যোগাযোগের কাঠামোটি মোটামুটি তিন প্রকারে বিভক্ত করা যেতে পারে: নলাকার যোগাযোগ, ট্রান্সভার্স চৌম্বকীয় ক্ষেত্রের যোগাযোগের খাঁজ বাঁকানো পৃষ্ঠের সাথে বাঁকানো পৃষ্ঠ এবং দ্রাঘিমাংশীয় চৌম্বকীয় ক্ষেত্রের যোগাযোগ। বর্তমানে, এই ধরণের অর্ক নিভে যাওয়া চেম্বার দ্রাঘিমাংশীয় চৌম্বকীয় ক্ষেত্র প্রযুক্তি গ্রহণ করে, যার শক্তিশালী এবং স্থিতিশীল অর্ক নিভে যাওয়া ক্ষমতা রয়েছে।

3) শিল্ডিং সিস্টেম ： শিল্ডিং কভারটি ভ্যাকুয়াম আর্ক নিভে যাওয়া চেম্বারের একটি অপরিহার্য উপাদান, এবং বিভিন্ন ধরণের ঝালাই কভার রয়েছে যেমন যোগাযোগের পয়েন্টের চারপাশে মূল শিল্ডিং কভার, rug েউখেলান পাইপ শিল্ডিং কভার এবং ভোল্টেজের সমান শিল্ডিং কভার। মূল ield ালিং কভারের কার্যকারিতা নিম্নরূপ: arc এআরসি প্রক্রিয়া চলাকালীন নিরোধক শেলের অভ্যন্তরীণ প্রাচীরের উপর পণ্য ছড়িয়ে দেওয়া থেকে রোধ করা, যার ফলে শেলের অন্তরণ শক্তি হ্রাস করা যায়। Arc এআরসি নিভে যাওয়া চেম্বারে বৈদ্যুতিক ক্ষেত্র বিতরণের অভিন্নতার উন্নতি স্থানীয় ক্ষেত্রের শক্তি হ্রাস এবং ভ্যাকুয়াম আর্ক নিভে যাওয়া চেম্বার কনডেনসিং আর্ক পণ্যগুলির ক্ষুদ্রাকৃতি প্রচারের জন্য উপকারী এবং আর্ক ফাঁকটির ডিলেট্রিক শক্তি পুনরুদ্ধারের জন্য কিছু চাপ শক্তি শোষণ করা উপকারী।

2। অপারেটিং মেকানিজম

   বিভিন্ন ধরণের সার্কিট ব্রেকার অনুসারে, বিভিন্ন অপারেটিং প্রক্রিয়া ব্যবহার করা হয়। সাধারণ অপারেটিং প্রক্রিয়াগুলির মধ্যে রয়েছে স্প্রিং অপারেটিং মেকানিজম (ভিএস 1), স্থায়ী চৌম্বক অপারেটিং মেকানিজম এবং সংমিশ্রণ অপারেটিং মেকানিজম (ভিবিডি)।

অন্যান্য অংশ: চ্যাসিস যানবাহন, নিরোধক বন্ধনী, ইনসুলেটর ইত্যাদি ইত্যাদি

ভ্যাকুয়াম সার্কিট ব্রেকারগুলির বৈশিষ্ট্যগুলি কী

(1) শক্তিশালী ব্রেকিং ক্ষমতা, 50 কেএ পর্যন্ত; ফ্র্যাকচারের পরে, ফাটলগুলির মধ্যে মাঝারিটি দ্রুত পুনরুদ্ধার হয় এবং মাঝারিটি প্রতিস্থাপন করার দরকার নেই।

(২) যোগাযোগের খোলার দূরত্ব ছোট। 10 কেভি ভ্যাকুয়াম সার্কিট ব্রেকারের যোগাযোগ ব্রেকিং দূরত্বটি প্রায় 10 মিমি। প্রয়োজনীয় অপারেটিং শক্তি ছোট, ক্রিয়াটি দ্রুত, অপারেটিং প্রক্রিয়াটি সরল করা যেতে পারে এবং পরিষেবা জীবন বাড়ানো যেতে পারে। সাধারণত, প্রায় 20 বছর ধরে রক্ষণাবেক্ষণের প্রয়োজন হয় না।

(3) সংক্ষিপ্ত আর্ক নিভে যাওয়া সময়, কম আর্ক ভোল্টেজ, কম আর্ক শক্তি, কম যোগাযোগের ক্ষতি এবং একাধিক বাধা।

(4) মোবাইল গাইড রডের ছোট জড়তা রয়েছে এবং এটি ঘন ঘন অপারেশনের জন্য উপযুক্ত।

(5) স্যুইচটি পরিচালনা করার সময়, অ্যাকশন শব্দটি কম হয়, এটি নগর ব্যবহারের জন্য উপযুক্ত করে তোলে।

()) অর্ক নিভে যাওয়া বা নিরোধক মিডিয়া তেল ব্যবহার করে না এবং আগুন বা বিস্ফোরণের ঝুঁকি নেই।

()) যোগাযোগের মাথাটি একটি সম্পূর্ণ সিলযুক্ত কাঠামো, যা আর্দ্রতা, ধূলিকণা এবং ক্ষতিকারক গ্যাসের প্রভাবের কারণে এর কার্যকারিতা হ্রাস করবে না। নির্ভরযোগ্য অপারেশন এবং স্থিতিশীল অন-অফ পারফরম্যান্স। একটি স্বাধীন উপাদান হিসাবে, অর্ক নিভে যাওয়া চেম্বার ইনস্টল করা এবং ডিবাগ করা সহজ।

(8) ভ্যাকুয়াম সার্কিট ব্রেকারের পরিষেবা জীবনের সময়, যোগাযোগের অংশে রক্ষণাবেক্ষণ এবং পরিদর্শন প্রয়োজন হয় না। এমনকি যদি রক্ষণাবেক্ষণ এবং পরিদর্শন করা হয় তবে প্রয়োজনীয় সময়টি খুব কম।

(9) তোরণটি একটি বদ্ধ পাত্রে নিভে যায় এবং তোরণ এবং গরম গ্যাস উন্মোচিত হয় না।

(10) বিতরণ নেটওয়ার্কগুলির অ্যাপ্লিকেশন প্রয়োজনের জন্য উপযুক্ত একাধিক পুনরায় কাজ ফাংশন সহ সজ্জিত

সুবিধা:

• সাধারণ কাঠামো
• অতি-নিম্ন প্রতিরোধের ভ্যাকুয়াম ইন্টারপ্রেটারের সাথে মানিয়ে নিন
• অভিযোজন অপ্টিমাইজেশন এবং মডুলার স্প্রিং অপারেশন প্রক্রিয়া
• ঘন ঘন ক্রিয়াকলাপের জন্য উপযুক্ত
• বিনামূল্যে রক্ষণাবেক্ষণ, দীর্ঘ পরিষেবা জীবন
• অত্যন্ত নির্ভরযোগ্য পারফরম্যান্স

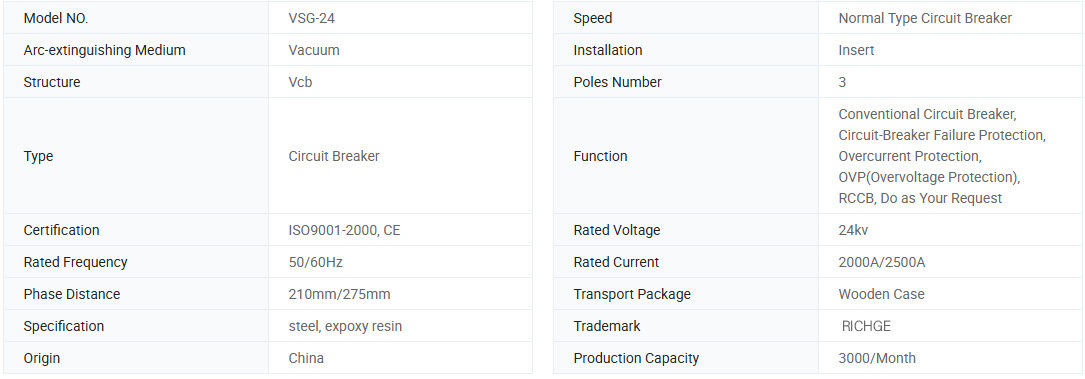

বেসিক তথ্য।

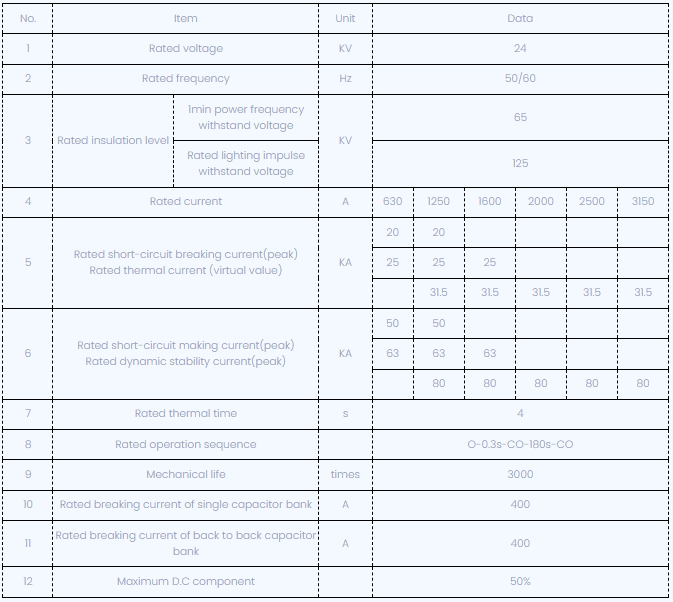

প্রযুক্তিগত পরামিতি

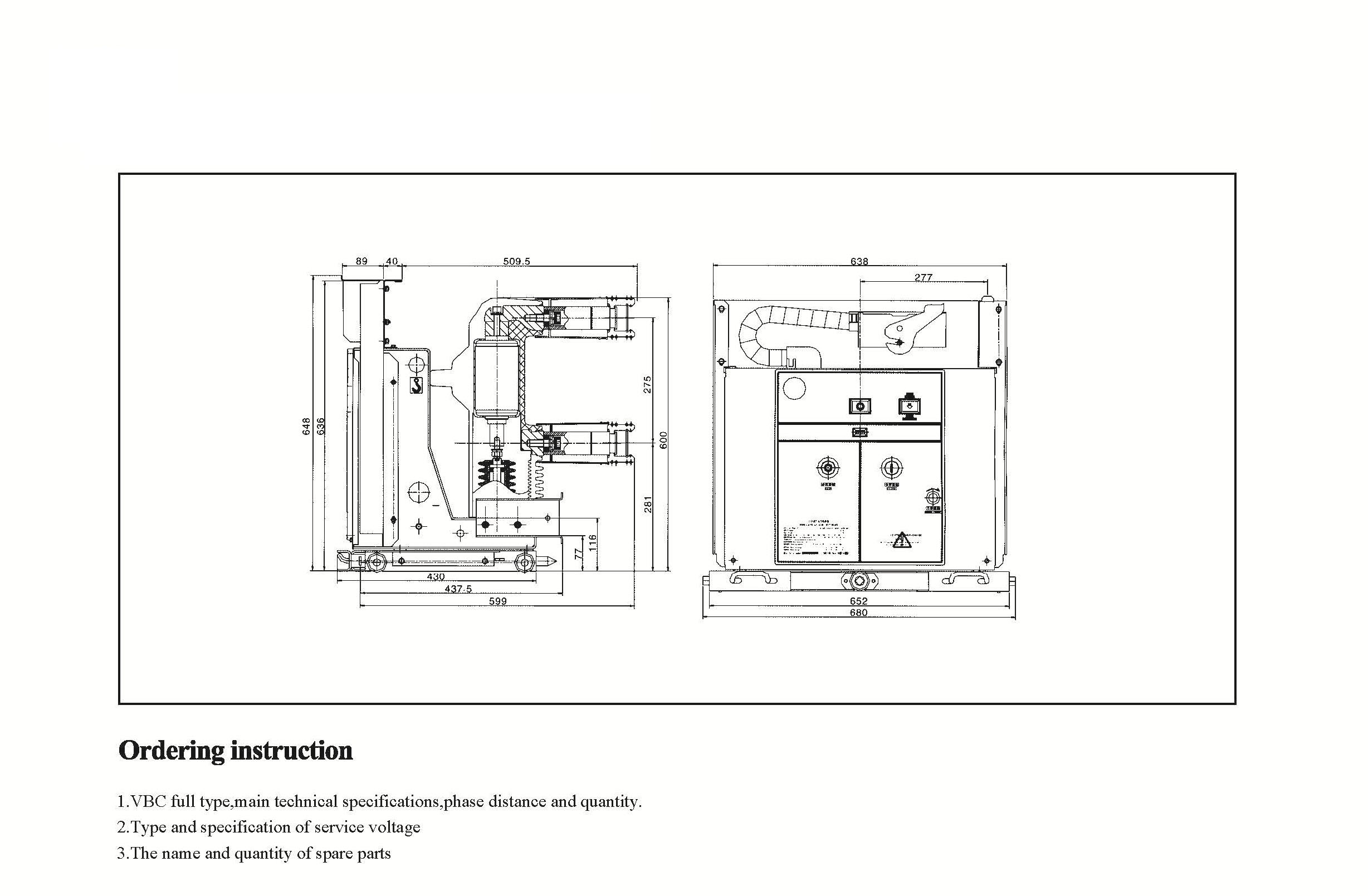

প্রযুক্তিগত অঙ্কন

উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি) এর জন্য পরিষেবা পরিবেশ

ক) বায়ু তাপমাত্রা: সর্বোচ্চ তাপমাত্রা: +40ºC; সর্বনিম্ন তাপমাত্রা: -25ºC

খ) আর্দ্রতা: মাসিক গড় আর্দ্রতা 95%; দৈনিক গড় আর্দ্রতা 90%।

গ) উচ্চতা: সর্বাধিক ইনস্টলেশন উচ্চতা: 2500 মি

ঘ) স্পষ্টতই ক্ষয়কারী এবং দহনযোগ্য গ্যাস, বাষ্প ইত্যাদি দ্বারা দূষিত কোনও পরিবেষ্টিত বায়ু নেই
