ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

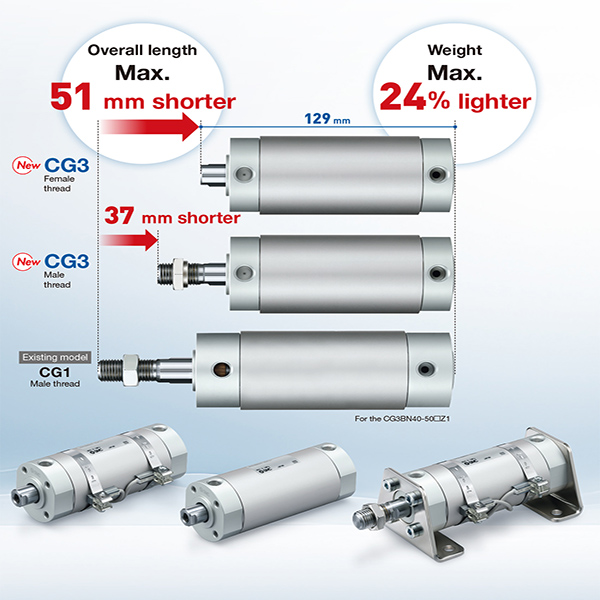

SOLH CG3/CDG3 সিরিজ হল একটি নতুন প্রজন্মের আল্ট্রা-শর্ট অ্যালুমিনিয়াম অ্যালয় লাইটওয়েট নিউমেটিক সিলিন্ডার, যা প্রথাগত CG1 সিরিজের সরাসরি আপগ্রেড এবং প্রতিস্থাপন হিসাবে কাজ করে। এটি φ20 থেকে φ100mm পর্যন্ত বিস্তৃত বোর পরিসর কভার করে, যার সর্বোচ্চ সামগ্রিক দৈর্ঘ্য 51mm এবং 24% ওজন হ্রাস CG1 এর তুলনায়। আল্ট্রা-কম্প্যাক্ট বডি, অতি-হালকা ওজন, উচ্চ-গতির কম-শব্দ অপারেশন এবং তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত ডিজাইনের বৈশিষ্ট্যযুক্ত, এটি মাঝারি ও হালকা-লোড, দীর্ঘ-স্ট্রোক, উচ্চ-ফ্রিকোয়েন্সি অপারেটিং এবং স্থান-সীমিত পরিস্থিতিতে, স্বয়ংক্রিয় উত্পাদন লাইন, স্বয়ংক্রিয় মেশিন এবং ইলেকট্রনিক মেশিন, প্যাক-লাইট মেশিনে ব্যাপকভাবে প্রয়োগ করা হয়।
1.1 শিল্প স্ট্যান্ডার্ড এবং শক্তিশালী বিনিময়যোগ্যতা
নতুন প্রজন্মের SMC শর্ট-টাইপ রাউন্ড সিলিন্ডার স্ট্যান্ডার্ডের উপর ভিত্তি করে তৈরি, CG3 সিরিজটি পুরানো CG1 সিরিজের সাথে চমৎকার মাউন্টিং ইন্টারচেঞ্জেবিলিটি নিয়ে গর্ব করে এবং আরও কমপ্যাক্ট সামগ্রিক মাত্রা অর্জন করে, কার্যকরভাবে পুরানো সরঞ্জাম আপগ্রেড করে এবং জটিল কাঠামোগত পরিবর্তন ছাড়াই যান্ত্রিক স্থান বিন্যাস অপ্টিমাইজ করে।
1.2 প্রিমিয়াম লাইটওয়েট উপাদান গঠন
হার্ড-ক্রোমড পিস্টন রডের সাথে যুক্ত সিলিন্ডার টিউব এবং শেষ কভারের জন্য উচ্চ-শক্তির অ্যালুমিনিয়াম খাদ গ্রহণ করা। অপ্টিমাইজ করা উপাদান সূত্র CG1 এর তুলনায় সামগ্রিক ওজন 24% কমিয়ে দেয়, উচ্চ কাঠামোগত শক্তি, চমৎকার তাপ অপচয় এবং শক্তিশালী বিকৃতি প্রতিরোধের বৈশিষ্ট্যযুক্ত, স্থিতিশীল দীর্ঘমেয়াদী উচ্চ-ফ্রিকোয়েন্সি অপারেশন নিশ্চিত করে।
1.3 ইন্টিগ্রেটেড কমপ্যাক্ট স্ট্রাকচার এবং নমনীয় পাইপিং
ইন্টিগ্রেটেড সিলিন্ডার টিউব এবং থ্রেড লকিং ডিজাইনের সাথে শেষ কভার কাঠামো বিচ্ছিন্নকরণ, সমাবেশ এবং প্রতিদিনের রক্ষণাবেক্ষণকে সহজ করে। উদ্ভাবনী 4-ওয়ে পাইপিং বিন্যাস (90° ব্যবধান) ইনস্টলেশন এবং পাইপিংয়ের জন্য অতি-উচ্চ স্বাধীনতা প্রদান করে, সরু সরঞ্জাম স্থানের ইনস্টলেশন বাধা সমাধান করে এবং বৈচিত্রপূর্ণ যান্ত্রিক বিন্যাস স্কিম সমর্থন করে।
1.4 সম্পূর্ণ দৃশ্যকল্প কভারেজের জন্য বৈচিত্র্যপূর্ণ গতির ধরন
• ডাবল অ্যাক্টিং (CG3B): ডুয়াল-এন্ড এয়ার ইনটেক রেসিপ্রোকেটিং মোশন, প্রচলিত স্বয়ংক্রিয় রৈখিক ড্রাইভিংয়ের জন্য সবচেয়ে সার্বজনীন স্ট্যান্ডার্ড টাইপ।
• একক অভিনয় (CG3S/T): S = স্প্রিং রিটার্ন, T = বসন্ত প্রসারিত; নিরাপত্তা ইন্টারলক এবং জরুরী রিসেট পরিস্থিতিতে পাওয়ার ব্যর্থতার পরে স্বয়ংক্রিয় রিসেট।
• ডাবল রড (CG3W): ডুয়াল-এন্ড রড সিঙ্ক্রোনাস আন্দোলন, দ্বিগুণ কার্যকর স্ট্রোক এবং বিশেষ সংযোগ এবং অবস্থান ব্যবস্থার জন্য চমৎকার টর্শন প্রতিরোধের।
• নন-রোটেটিং রড (CG3K): ষড়ভুজ বিরোধী- টর্শন পিস্টন রড, উচ্চ নির্ভুলতা পুনরাবৃত্তি পজিশনিং গ্যারান্টি অপারেশন সময় শূন্য ঘূর্ণন.
1.5 অপ্টিমাইজড বাফার এবং হাই-এন্ড সিলিং সিস্টেম
মৌলিক শক শোষণ এবং শব্দ কমানোর জন্য স্ট্যান্ডার্ড উচ্চ-স্থিতিস্থাপকতা রাবার বাফার (N); শেষ প্রভাব দূর করতে এবং পরিষেবা জীবন প্রসারিত করতে উচ্চ গতির ঘন ঘন অপারেশনের জন্য ঐচ্ছিক এ-টাইপ এয়ার বাফার। কম-ঘর্ষণ যৌগিক সিলিং রিং এবং অন্তর্নির্মিত তেল স্টোরেজ খাঁজ দিয়ে সজ্জিত, সিলিন্ডারটিতে 8 মিলিয়নের বেশি চক্রের পরিষেবা জীবন সহ অতি-নিম্ন প্রারম্ভিক চাপ, স্থিতিশীল অপারেশন এবং তেল-মুক্ত রক্ষণাবেক্ষণ কর্মক্ষমতা রয়েছে।
1.6 ইন্টেলিজেন্ট ইন্ডাকশন কনফিগারেশন
CDG3 মডেল বিল্ট-ইন ম্যাগনেটিক রিং সহ আসে, রিয়েল-টাইম পিস্টন অবস্থান সনাক্তকরণ এবং PLC স্বয়ংক্রিয় সংকেত সংযোগ নিয়ন্ত্রণের জন্য M9B/A93/Z73 সিরিজের চৌম্বকীয় সুইচগুলির সাথে সামঞ্জস্যপূর্ণ; CG3 অ-চৌম্বক সংস্করণ অবস্থান সনাক্তকরণ প্রয়োজনীয়তা ছাড়াই সরল চক্রীয় গতির জন্য প্রযোজ্য।
1. আদর্শ মডেল স্ট্রাকচার: CDG3BN25-100Z
|
কোড সেগমেন্ট |
সংজ্ঞা |
|
CG3/CDG3 |
সিরিজের ধরন: CG3 = চৌম্বকীয় রিং ছাড়া; CDG3 = সুইচ মাউন্ট করার জন্য অন্তর্নির্মিত চৌম্বকীয় রিং |
|
বি/এস/টি/ডব্লিউ/কে |
মোশন মোড: বি = ডাবল অ্যাক্টিং; S=বসন্ত প্রত্যাবর্তন; টি = বসন্ত প্রসারিত; W=ডাবল রড; K = অ-ঘূর্ণায়মান রড |
|
N |
স্ট্যান্ডার্ড মহিলা রড শেষ থ্রেড; পুরুষ থ্রেড জন্য কোন চিহ্ন |
|
20/25/32/40/50/63/80/100 |
বোরের আকার (মিমি) |
|
স্ট্রোক মান |
স্ট্রোক দৈর্ঘ্য (মিমি): ডাবল অভিনয় ≤300 মিমি; একক অভিনয় ≤100 মিমি |
|
Z |
নতুন স্ট্যান্ডার্ড আপগ্রেড সংস্করণ; পুরানো সংস্করণের জন্য কোন চিহ্ন নেই |
2. স্ট্যান্ডার্ড অর্ডার উদাহরণ
• ম্যাগনেটিক ডাবল অ্যাক্টিং ফিমেল থ্রেড মডেল: CDG3BN32-200Z (φ32 বোর, 200mm স্ট্রোক, চৌম্বকীয় সজ্জিত, মহিলা রড শেষ থ্রেড)
• চৌম্বক একক অভিনয় বসন্ত রিটার্ন মডেল: CDG3S40-100Z (φ40 বোর, 100mm স্ট্রোক, একক অভিনয় স্প্রিং রিসেট, ম্যাগনেটিক সজ্জিত)
• চৌম্বকীয় অ-ঘূর্ণায়মান যথার্থ মডেল: CDG3K50-150Z (φ50 বোর, 150 মিমি স্ট্রোক, হেক্সাগোনাল অ্যান্টি-টরশন রড)
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
|
বোর সাইজ |
φ20 / φ25 / φ32 / φ40 / φ50 / φ63 / φ80 / φ100 মিমি |
|
কাজের চাপ পরিসীমা |
ডাবল অ্যাক্টিং: 0.05~ 0.7MPa; একক অভিনয়: 0.1~0.7MPa |
|
প্রমাণ চাপ |
1.0MPa |
|
পরিবেষ্টিত তাপমাত্রা |
-10℃~+70℃ (অ-চৌম্বক); -10℃~+60℃ (চৌম্বকীয় প্রকার) |
|
অপারেটিং গতি |
50~1000mm/s (এয়ার বাফার টাইপের জন্য 50~700mm/s) |
|
বাফার মোড |
স্ট্যান্ডার্ড উচ্চ-ইলাস্টিক রাবার বাফার (N); ঐচ্ছিক এ-টাইপ এয়ার বাফার |
|
পোর্ট থ্রেড |
RC1/8 (φ20/25/32/40); RC1/4 (φ50/63); RC3/8 (φ80); RC1/2 (φ100) |
|
তৈলাক্তকরণ মোড |
তেল-মুক্ত অপারেশন (ফ্যাক্টরির বাইরে প্রি-লুব্রিকেটেড) |
|
স্ট্রোক সহনশীলতা |
±1.4 মিমি |
4.1 ডাবল অ্যাক্টিং (CG3B) থ্রাস্ট এবং টেনশন টেবিল
|
বোর (মিমি) |
খোঁচা (N) |
উত্তেজনা (N) |
অনুভূমিক লোড (কেজি) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
4.2 একক অভিনয় (CG3S স্প্রিং রিটার্ন) পারফরম্যান্স টেবিল
|
বোর (মিমি) |
খোঁচা (N) |
স্প্রিং রিসেট ফোর্স (N) |
অনুভূমিক লোড (কেজি) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |

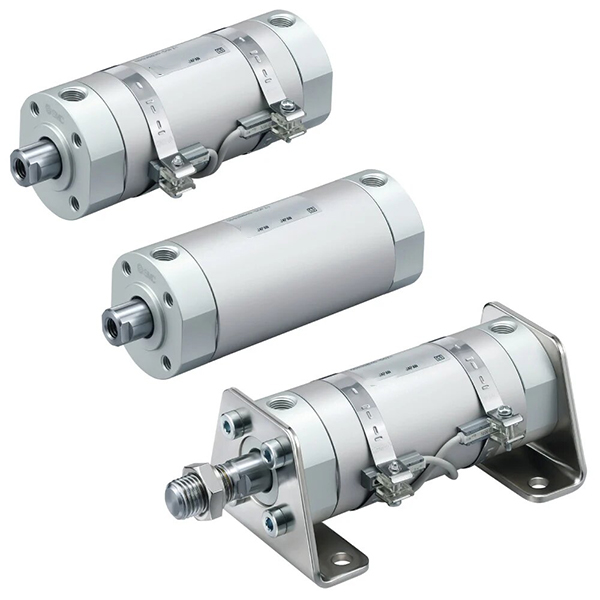

5.1 বৈচিত্রপূর্ণ সর্বজনীন মাউন্টিং পদ্ধতি
• B মৌলিক প্রকার: শেষ কভার থ্রেডের মাধ্যমে সরাসরি ইনস্টলেশন, স্ট্যান্ডার্ড লিনিয়ার ড্রাইভিংয়ের জন্য সবচেয়ে সর্বজনীন এবং সাশ্রয়ী মাউন্টিং পদ্ধতি।
• এল ফুট মাউন্ট: অক্ষীয় পাদদেশ বন্ধনী দ্বারা স্থির, বিশেষভাবে পার্শ্বীয় ইনস্টলেশন এবং অনুভূমিক ফিক্সিং পরিস্থিতির জন্য ডিজাইন করা হয়েছে।
• F/G ফ্ল্যাঞ্জ মাউন্ট: রড-সাইড / রড-লেস সাইড ফ্ল্যাঞ্জ উল্লম্ব স্থির অবস্থান এবং ভারী-লোড স্থিতিশীলতার জন্য ফ্ল্যাট মাউন্ট করা।
• সি/ডি ক্লেভিস মাউন্ট: একক ক্লিভিস / ডবল ক্লিভিস সংযোগ, সুইং এবং লিঙ্কেজ যান্ত্রিক কাঠামোর জন্য উপযুক্ত।
• ই ট্রুনিয়ন মাউন্ট: রড-লেস সাইড ট্রুনিয়ন ইনস্টলেশন, ফ্লিপিং এবং সুইং কাজের অবস্থার জন্য আদর্শ।
5.2 কোর ডেরিভেটিভ সিরিজ
• CDG3B: ম্যাগনেটিক ডাবল অ্যাক্টিং টাইপ (স্ট্যান্ডার্ড মূলধারার মডেল)
• CDG3S/T: চৌম্বক একক অভিনয়ের ধরন (বসন্ত রিটার্ন / বসন্ত প্রসারিত)
• CDG3W: চৌম্বক ডবল রড ডবল অভিনয় টাইপ
• CDG3K: চৌম্বকীয় অ-ঘূর্ণায়মান ষড়ভুজ রড টাইপ
• CDG3R: চরম স্থান-সীমিত সরঞ্জাম স্টেশনের জন্য অতি-পাতলা সরাসরি মাউন্টিং টাইপ
|
তুলনা আইটেম |
CG3 শর্ট লাইটওয়েট সিলিন্ডার |
CG1 স্ট্যান্ডার্ড লাইটওয়েট সিলিন্ডার |
|
বোর রেঞ্জ |
φ20~100 (আল্ট্রা-কম্প্যাক্ট বডি) |
φ20~100 (স্ট্যান্ডার্ড কমপ্যাক্ট বডি) |
|
উপাদান বৈশিষ্ট্য |
উচ্চ-শক্তি অ্যালুমিনিয়াম খাদ, 24% হালকা |
প্রচলিত অ্যালুমিনিয়াম খাদ, লাইটওয়েট |
|
সামগ্রিক দৈর্ঘ্য |
CG1 থেকে 26~51 মিমি ছোট |
স্ট্যান্ডার্ড দৈর্ঘ্য বেঞ্চমার্ক |
|
সর্বোচ্চ স্ট্রোক |
ডাবল অ্যাক্টিং ≤300 মিমি |
ডাবল অ্যাক্টিং ≤1000 মিমি |
|
থ্রাস্ট রেঞ্জ |
157~3927N (মাঝারি এবং হালকা লোড) |
157~3927N (মাঝারি এবং ভারী লোড) |
|
প্রযোজ্য পরিবেশ |
সাধারণ শুষ্ক এবং সামান্য ধুলো পরিবেশ |
সাধারণ শুষ্ক এবং সামান্য ধুলো পরিবেশ |
|
খরচ কর্মক্ষমতা |
মাঝারি দাম, উচ্চ খরচ-কর্মক্ষমতা |
মাঝারি দাম, স্থিতিশীল খরচ-কর্মক্ষমতা |
|
কোর অ্যাপ্লিকেশন দৃশ্যকল্প |
স্থান-সীমিত, উচ্চ-ফ্রিকোয়েন্সি এবং শর্ট-স্ট্রোক অটোমেশন |
|
|
|
|
লং-স্ট্রোক এবং মাঝারি-ভারী লোড অটোমেশন |
1. বোর নির্বাচন: প্রকৃত লোড ওজন অনুযায়ী উপযুক্ত বোরের আকার নির্বাচন করুন, 50% এর কম নিরাপত্তা মার্জিন সংরক্ষণ করুন। হালকা-লোড এবং স্থান-সীমাবদ্ধ কাজের অবস্থার জন্য CG3 সিরিজকে অগ্রাধিকার দিন।
2. স্ট্রোক নির্বাচন: প্রকৃত কাজের স্ট্রোক প্লাস 10~20mm নিরাপত্তা মার্জিন সেট করুন। স্ট্যান্ডার্ড স্ট্রোক নিয়ম অনুসরণ করুন: ডাবল অ্যাক্টিং ≤300 মিমি, সিঙ্গেল অ্যাক্টিং ≤100 মিমি।
3. কার্যকরী কনফিগারেশন: প্রচলিত ডবল অ্যাক্টিং রেসিপ্রোকেটিং গতির জন্য B চয়ন করুন; একক অভিনয় বসন্ত রিসেট নিরাপত্তা পরিস্থিতির জন্য S; উচ্চ নির্ভুলতা বিরোধী টর্শন অবস্থানের জন্য কে. প্রভাব এবং শব্দ কমাতে উচ্চ-গতির অপারেশনের জন্য A-টাইপ এয়ার বাফার নির্বাচন করুন (>500mm/s)। রিয়েল-টাইম অবস্থান সনাক্তকরণ এবং স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য M9B/A93 সুইচগুলির সাথে মিলে যাওয়া CDG3 চৌম্বকীয় মডেল চয়ন করুন৷
SOLH CG3 নতুন প্রজন্মের আল্ট্রা-শর্ট লাইটওয়েট সিলিন্ডারে রয়েছে আল্ট্রা-কম্প্যাক্ট লাইটওয়েট বডি, হাই-স্পিড লো-আওয়াজ অপারেশন, তেল-মুক্ত রক্ষণাবেক্ষণ-মুক্ত কর্মক্ষমতা এবং বৈচিত্র্যপূর্ণ মাউন্টিং পদ্ধতি, মাঝারি ও হালকা-লোড-লোডের স্বয়ংক্রিয় সরঞ্জামগুলির জন্য উচ্চ-খরচ-কর্মক্ষমতা এবং স্থান-সংরক্ষণের লিনিয়ার মোশন সমাধান প্রদান করে।
