ব্র্যান্ড: SOLH by Richge Technology | ড্রপ-ইন প্রতিস্থাপন আমদানি করা ZH‑B সিরিজের সাথে সামঞ্জস্যপূর্ণ
 |

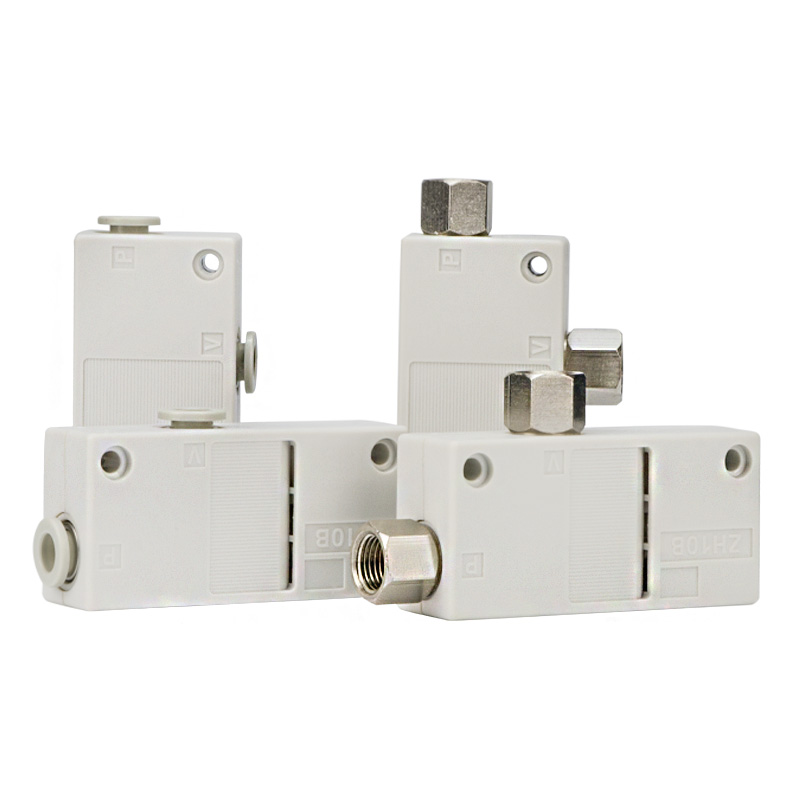

ZH‑B বক্স টাইপ ভ্যাকুয়াম ইজেক্টর শরীরের অভ্যন্তরে ইন্টিগ্রেটেড সাইলেন্সারের সাথে একক-স্টেজ ভেনচুরি নীতি গ্রহণ করে। শুধুমাত্র দুটি পোর্ট সংরক্ষিত: SUP সাপ্লাই পোর্ট এবং VAC ভ্যাকুয়াম পোর্ট, আলাদা কোনো এক্সস্ট পোর্ট নেই। বিল্ট-ইন সাইলেন্সারের মাধ্যমে নিষ্কাশন বায়ু সরাসরি নিঃসৃত হয়। বাহ্যিক সাইলেন্সার ছাড়া অতি-সরল ইনস্টলেশন প্রয়োজন। মাত্রা এবং সংযোগ ইন্টারফেসে আমদানি করা ZH‑B এর সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। দুটি পারফরম্যান্স সংস্করণ উপলব্ধ: S হাই-ভ্যাকুয়াম টাইপ এবং এল হাই-ফ্লো টাইপ, সম্পূর্ণ অগ্রভাগের আকার সহ। কমপ্যাক্ট ছোট অটোমেশন ফিক্সচার এবং রোবট পিক-এন্ড-প্লেস অ্যাপ্লিকেশনের জন্য আদর্শ।
মডেল পার্থক্য
• জেডএইচ‑B বক্সের ধরন: অন্তর্নির্মিত সাইলেন্সার, 2টি পোর্ট (SUP এবং VAC)
• জেডএইচ‑D বডি-পোর্টেড টাইপ: কোনও অন্তর্নির্মিত সাইলেন্সার নেই, বাহ্যিক পাইপিংয়ের জন্য 3টি স্বাধীন পোর্ট SUP/VAC/EXH

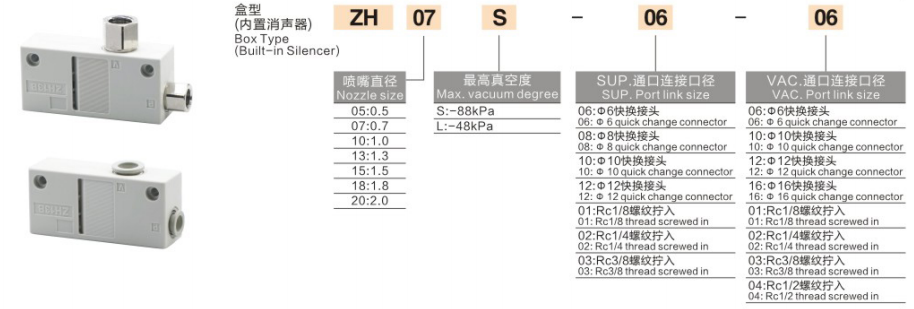

উদাহরণ:জেডএইচ07S‑06‑06
• জেডএইচ: সিরিজ কোড, বিল্ট-ইন সাইলেন্সার সহ বক্স টাইপ ভ্যাকুয়াম ইজেক্টর
• 07: অগ্রভাগ সাইজ কোড
• এস/এল: সর্বোচ্চ ভ্যাকুয়াম বৈশিষ্ট্য. এস = উচ্চ ভ্যাকুয়াম; L = উচ্চ প্রবাহ
• 06: SUP সরবরাহ পোর্ট সংযোগ আকার
• 06: VAC ভ্যাকুয়াম পোর্ট সংযোগ আকার
|
অগ্রভাগ কোড |
অগ্রভাগ বোর |
|
05 |
Φ0.5 মিমি |
|
07 |
Φ0.7 মিমি |
|
10 |
Φ1.0 মিমি |
|
13 |
Φ1.3 মিমি |
|
15 |
Φ1.5 মিমি |
|
18 |
Φ1.8 মিমি |
|
20 |
Φ2.0 মিমি |
পোর্ট কোড রেফারেন্স টেবিল
|
পোর্ট কোড |
ইন্টারফেসের ধরন |
|
06 |
Φ6 ওয়ান-টাচ ফিটিং |
|
08 |
Φ8 এক-টাচ ফিটিং |
|
10 |
Φ10 ওয়ান-টাচ ফিটিং |
|
12 |
Φ12 ওয়ান-টাচ ফিটিং |
|
16 |
Φ16 ওয়ান-টাচ ফিটিং |
|
01 |
Rc1/8 মহিলা থ্রেড |
|
02 |
Rc1/4 মহিলা থ্রেড |
|
03 |
Rc3/8 মহিলা থ্রেড |
|
04 |
Rc1/2 মহিলা থ্রেড |
অর্ডার উদাহরণ: ZH10S‑08‑10
বিল্ট-ইন সাইলেন্সার সহ ZH বক্স টাইপ ভ্যাকুয়াম ইজেক্টর, Φ1.0 মিমি অগ্রভাগ, এস হাই-ভ্যাকুয়াম গ্রেড; সাপ্লাই পোর্ট Φ8 ওয়ান-টাচ ফিটিং, ভ্যাকুয়াম পোর্ট Φ10 ওয়ান-টাচ ফিটিং।
• ইন্টিগ্রেটেড বিল্ট-ইন সাইলেন্সার: কোন বাহ্যিক সাইলেন্সার প্রয়োজন নেই. অভ্যন্তরীণ সাইলেন্সিং কাঠামোর মাধ্যমে নিষ্কাশন বায়ু নিষ্কাশন করা হয়। কম খুচরা যন্ত্রাংশ, কম শব্দ এবং স্থান সাশ্রয়।
• সাধারণ তারের জন্য মাত্র 2টি পোর্ট: শুধুমাত্র SUP এয়ার সাপ্লাই পোর্ট এবং VAC ভ্যাকুয়াম পোর্ট, আলাদা EXH এক্সস্ট পোর্ট নেই। সীমিত কমপ্যাক্ট ইনস্টলেশন স্থান জন্য পারফেক্ট.
• দ্বৈত কর্মক্ষমতা সংস্করণ ঐচ্ছিক
￮ এস হাই-ভ্যাকুয়াম (-88kPa): যেমন ইস্পাত শীট, কাচ, PCB এবং প্লাস্টিকের হাউজিং হিসাবে ভাল-সিল করা workpieces জন্য শক্তিশালী শোষণ বল.
￮ L উচ্চ-প্রবাহ (-48kPa): বৃহত্তর স্তন্যপান প্রবাহ ভ্যাকুয়াম ফুটো ক্ষতিপূরণ, কাগজ, ফিল্ম, শক্ত কাগজ এবং ফেনা সহ breathable ছিদ্রযুক্ত উপকরণ জন্য উপযুক্ত.
• একাধিক পোর্ট নির্বাচন: মেট্রিক এক স্পর্শ জিনিসপত্র ব্যাপকভাবে গার্হস্থ্য মেশিন জন্য ব্যবহৃত; রপ্তানি সরঞ্জামের জন্য Rc মহিলা থ্রেড সংস্করণ।
• লাইটওয়েট PBT বডি: অবিচ্ছিন্নভাবে ঢালাই PBT অগ্রভাগ, কম ওজন, ছোট রোবট EOAT জন্য উপযুক্ত. সরাসরি স্ক্রু মাউন্টিং বা বন্ধনী ইনস্টলেশন সমর্থন করে।
• তেল মুক্ত অপারেশন: শুধুমাত্র শুকনো ফিল্টার করা সংকুচিত বাতাস প্রয়োজন, তেল কুয়াশা তৈলাক্তকরণ নিষিদ্ধ।
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
|
কাজের নীতি |
একক-পর্যায়ে ভেঞ্চুরি নেতিবাচক চাপ |
|
কাজের মাধ্যম |
শুকনো ফিল্টার করা সংকুচিত বায়ু, তেল সরবরাহ নিষিদ্ধ |
|
বায়ু চাপ পরিসীমা সরবরাহ |
0.25~0.6MPa, সর্বোচ্চ 0.7MPa |
|
পরিবেষ্টিত তাপমাত্রা |
5~60℃, বরফ ছাড়া বাতাসের উৎস |
|
বডি স্টাইল |
বিল্ট-ইন সাইলেন্সার সহ বক্সের ধরন, 2টি পোর্ট (SUP/VAC) |
|
এস হাই-ভ্যাকুয়াম আল্টিমেট ভ্যাকুয়াম |
-88kPa |
|
এল উচ্চ-প্রবাহ আলটিমেট ভ্যাকুয়াম |
-48kPa |
0.5MPa সরবরাহ চাপে রেফারেন্স কর্মক্ষমতা
|
মডেল |
অগ্রভাগ |
সর্বোচ্চ সাকশন ফ্লো এল/মিনিট |
বায়ু খরচ L/min |
প্রস্তাবিত স্তন্যপান কাপ |
|
জেডএইচ05S-xx-xx |
0.5 মিমি |
6 |
13 |
Φ2~13 মিমি |
|
জেডএইচ07S-xx-xx |
0.7 মিমি |
12 |
27 |
Φ2~20 মিমি |
|
জেডএইচ10S-xx-xx |
1.0 মিমি |
26 |
52 |
Φ2 ~ 32 মিমি |
|
জেডএইচ13S-xx-xx |
1.3 মিমি |
40 |
88 |
Φ2~50 মিমি |
|
জেডএইচ15S-xx-xx |
1.5 মিমি |
58 |
117 |
Φ2 ~ 100 মিমি |
|
জেডএইচ18S-xx-xx |
1.8 মিমি |
76 |
165 |
Φ2~125 মিমি |
|
জেডএইচ20S-xx-xx |
2.0 মিমি |
90 |
201 |
Φ2~150 মিমি |
|
তুলনা আইটেম |
জেডএইচ‑B বক্সের ধরন (বিল্ট-ইন সাইলেন্সার) |
জেডএইচ‑D বডি-পোর্টেড টাইপ |
|
পোর্ট পরিমাণ |
2টি পোর্ট: SUP + VAC; বিল্ট-ইন সাইলেন্সারের মাধ্যমে নিষ্কাশন করা হয় |
3টি স্বাধীন পোর্ট SUP/VAC/EXH, বিল্ট-ইন সাইলেন্সার নেই |
|
সাইলেন্সার |
সাইলেন্সার ইন্টিগ্রেটেড, ব্যবহারের জন্য প্রস্তুত |
EXH পোর্টকে অবশ্যই বাহ্যিক সাইলেন্সার সংযুক্ত করতে হবে, অন্যথায় উচ্চ শব্দ |
|
ইনস্টলেশন স্থান |
কমপ্যাক্ট লেআউট, ন্যূনতম পাইপিং, ছোট ফিক্সচারের জন্য আদর্শ |
নিষ্কাশন পাইপলাইনের জন্য অতিরিক্ত স্থান সংরক্ষিত |
|
অ্যাপ্লিকেশন দৃশ্যকল্প |
ছোট স্থির ফিক্সচার, স্পেস-সীমিত স্টেশন, কোন কেন্দ্রীভূত নিষ্কাশন প্রয়োজন নেই |
রোবট EOAT, কেন্দ্রীভূত নিষ্কাশন স্রাব, মাল্টি-ইজেক্টর সমান্তরাল মডিউল |
• S/L সংস্করণ নির্বাচন
￮ ✅ এস হাই-ভ্যাকুয়াম: মসৃণ সিল করা ওয়ার্কপিসগুলির জন্য শক্তিশালী শোষণ শক্তি প্রয়োজন।
￮ ✅ L উচ্চ-প্রবাহ: লিকি ওয়ার্কপিস যেমন শক্ত কাগজ, ফিল্ম, ফ্যাব্রিক, বড় প্রবাহ ভ্যাকুয়াম ফুটোকে ক্ষতিপূরণ দেয়।
• অগ্রভাগ বোর নির্বাচন: মোট স্তন্যপান কাপ শোষণ এলাকার উপর ভিত্তি করে নির্বাচন করুন. বড় অগ্রভাগ উচ্চ প্রবাহ এবং উচ্চ বায়ু খরচ নিয়ে আসে। সংকুচিত বায়ু বর্জ্য প্রতিরোধ করতে oversized অগ্রভাগ এড়িয়ে চলুন.
• পোর্ট নির্বাচন: গার্হস্থ্য অটোমেশনের জন্য মেট্রিক ওয়ান-টাচ ফিটিং (06/08/10); রপ্তানি মেশিনের জন্য Rc থ্রেড (01/02)।
• ভ্যাকুয়াম সনাক্তকরণ: কোন অন্তর্নির্মিত চাপ সেন্সর. ভ্যাকুয়াম নিশ্চিতকরণ বা অনুপস্থিত অংশ অ্যালার্মের জন্য ভ্যাকুয়াম সার্কিটে ZSE ভ্যাকুয়াম চাপ সুইচ ইনস্টল করুন।
AFC এয়ার সোর্স সার্ভিস ইউনিট (তেল মিস্ট ইউনিট নিষিদ্ধ) → 3/2 সোলেনয়েড ভালভ → ZH‑B এর SUP সরবরাহ পোর্ট; VAC ভ্যাকুয়াম পোর্ট → ZFC ভ্যাকুয়াম ফিল্টার → ভ্যাকুয়াম সাকশন কাপ।
• তেল কুয়াশা লুব্রিকেটর কঠোরভাবে নিষিদ্ধ করা হয়. তেল দূষণ ক্ষুদ্র অগ্রভাগ আটকে দেবে এবং স্তন্যপান শক্তি কমিয়ে দেবে।
• ZFC ভ্যাকুয়াম ফিল্টার অবশ্যই ভ্যাকুয়াম সাইডে ইনস্টল করতে হবে যাতে ধুলো আটকানো যায় এবং অগ্রভাগ রক্ষা করা যায়।
• প্রস্তাবিত সরবরাহ চাপ: 0.4~0.5MPa। 0.6MPa পূর্ণ চাপের অধীনে দীর্ঘমেয়াদী ক্রমাগত অপারেশন বাঞ্ছনীয় নয়।
• ইজেক্টর এবং সাকশন কাপের মধ্যে পায়ের পাতার মোজাবিশেষ যতটা সম্ভব ছোট রাখুন, দ্রুত ভ্যাকুয়াম প্রতিক্রিয়ার জন্য পাইপলাইনের ভলিউম কমিয়ে দিন।
• বিল্ট-ইন সাইলেন্সার উপাদান দীর্ঘ সময় ব্যবহারের পরে ধুলো জমা হবে। সাকশন কমে গেলে সাইলেন্সার উপাদান পরিষ্কার বা প্রতিস্থাপন করুন।
