ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH
SOLH ZL112 সিরিজ হল একটি ইন্টিগ্রেটেড মাল্টি-স্টেজ ভেনচুরি ভ্যাকুয়াম ইজেক্টর যা SMC সমতুল্য মডেলের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এতে অতি-উচ্চ ভ্যাকুয়াম ডিগ্রী, বৃহৎ স্তন্যপান প্রবাহ এবং ব্যাপকভাবে বায়ু খরচ কমে যায়। সোলেনয়েড সরবরাহ/রিলিজ ভালভ, ভ্যাকুয়াম প্রেসার গেজ, ডিজিটাল ডিসপ্লে মিটার এবং ভ্যাকুয়াম প্রেসার সুইচ সহ একাধিক ঐচ্ছিক সমন্বিত মডিউল উপলব্ধ। এটি স্বয়ংক্রিয় রোবোটিক অস্ত্র এবং মাল্টি-সাকশন কাপ ফিক্সচার সিস্টেমের জন্য মূল ভ্যাকুয়াম ইউনিট হিসাবে কাজ করে।

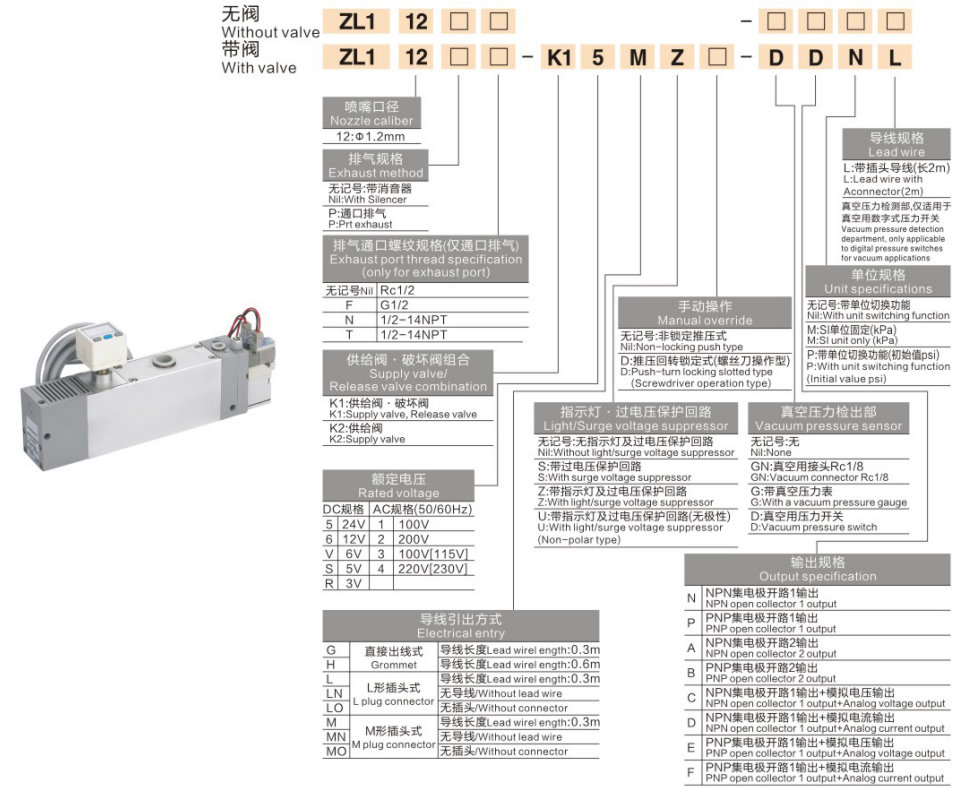

1. সম্পূর্ণ ভালভ সমাবেশ সহ মডেল উদাহরণ: ZL112-□-□-K15MZ-□-DDNL
|
অবস্থান |
কোড |
সংজ্ঞা ও বিস্তারিত ব্যাখ্যা |
| 1-4 |
ZL112 |
সিরিজ কোড: মাল্টি-স্টেজ ভ্যাকুয়াম ইজেক্টর, স্ট্যান্ডার্ড অগ্রভাগ বোর Φ1.2 মিমি |
| ৫ম |
খালি/পি |
নিষ্কাশন কাঠামো খালি: ইন্টিগ্রেটেড সাইলেন্সার সহ নিষ্কাশন (স্ট্যান্ডার্ড নয়েজ হ্রাস) P: উচ্চ প্রবাহ এবং কেন্দ্রীভূত নিষ্কাশন পাইপলাইনের জন্য পোর্ট করা নিষ্কাশন |
| ৬ষ্ঠ |
খালি/এফ/এন/টি |
নিষ্কাশন পোর্ট থ্রেডব্ল্যাঙ্ক: Rc1/2 অভ্যন্তরীণ থ্রেডF=G1/2, N=1/2-14NPT এবং অন্যান্য থ্রেড বিকল্প |
| 7-8 |
K1/K2 |
সোলেনয়েড ভালভ সংমিশ্রণK1: ডুয়াল ভালভ (সাপ্লাই ভালভ + ভ্যাকুয়াম রিলিজ ব্লো-অফ ভালভ, অটো সাকশন এবং ব্লো-অফ) K2: শুধুমাত্র একক সরবরাহ ভালভ, খরচ-সঞ্চয়, বাহ্যিক ব্লো-অফ সার্কিট প্রয়োজন |
| 9তম |
5/6/V/S/R |
সোলেনয়েড রেটেড ভোল্টেজ5=DC24V (ডিফল্ট), 6=DC12V, V=AC100V, S=AC200V, R=AC220V |
| দশম |
এম/এল/জি |
তারের আউটলেট ফর্মM=M-আকৃতির প্লাগ সংযোগকারী, L=L-আকৃতির প্লাগ সংযোগকারী, G=ডাইরেক্ট হার্ড wireM/L দ্রুত তারের প্রতিস্থাপনের জন্য দ্রুত প্লাগ ডিজাইন |
| 11 তম |
Z |
LED সূচক + ওভারভোল্টেজ সুরক্ষা সার্কিট, সোলেনয়েড কয়েল বার্নআউট প্রতিরোধ করে |
| 12তম |
খালি/ডি |
ম্যানুয়াল ওভাররাইড বোতাম ব্ল্যাঙ্ক: নন-ল্যাচিং পুশ বাটনD: পুশ অ্যান্ড টার্ন লকিং টাইপ (স্ক্রু ড্রাইভার সামঞ্জস্যযোগ্য) |
| 13তম |
খালি/জিএন/জি/ডি |
ভ্যাকুয়াম প্রেশার মনিটরিং মডিউল ব্ল্যাঙ্ক: কোনও ভ্যাকুয়াম ডিটেকশন অ্যাকসেসরি নেই জিএন: ভ্যাকুয়াম পোর্ট অ্যাডাপ্টার Rc1/2, G: অ্যানালগ মেকানিক্যাল ভ্যাকুয়াম গেজ, D: ইলেকট্রনিক ভ্যাকুয়াম প্রেসার সুইচ |
| 14তম |
এন/পি/এ/বি/সি/ডি/ই/এফ |
ট্রানজিস্টর আউটপুট সিগন্যাল স্পেসিফিকেশনN=NPN ওপেন কালেক্টর 1 চ্যানেল; P=PNP ওপেন কালেক্টর 1 চ্যানেলA=2-চ্যানেল NPN; B=2-চ্যানেল PNPC=1ch NPN + এনালগ ভোল্টেজ আউটপুট; D=1ch NPN + এনালগ কারেন্ট আউটপুটE=1ch PNP + এনালগ ভোল্টেজ আউটপুট; F=1ch PNP + এনালগ কারেন্ট আউটপুট |
| 15-16 |
এনএল/এমএল/পিএল |
আউটপুট তারের জোতা কনফিগারেশনN=স্ট্যান্ডার্ড, M=ইউনিট ফিক্সড, P=সুইচ পয়েন্ট অ্যাডজাস্টেবল, L=2m প্লাগ তার অন্তর্ভুক্ত |

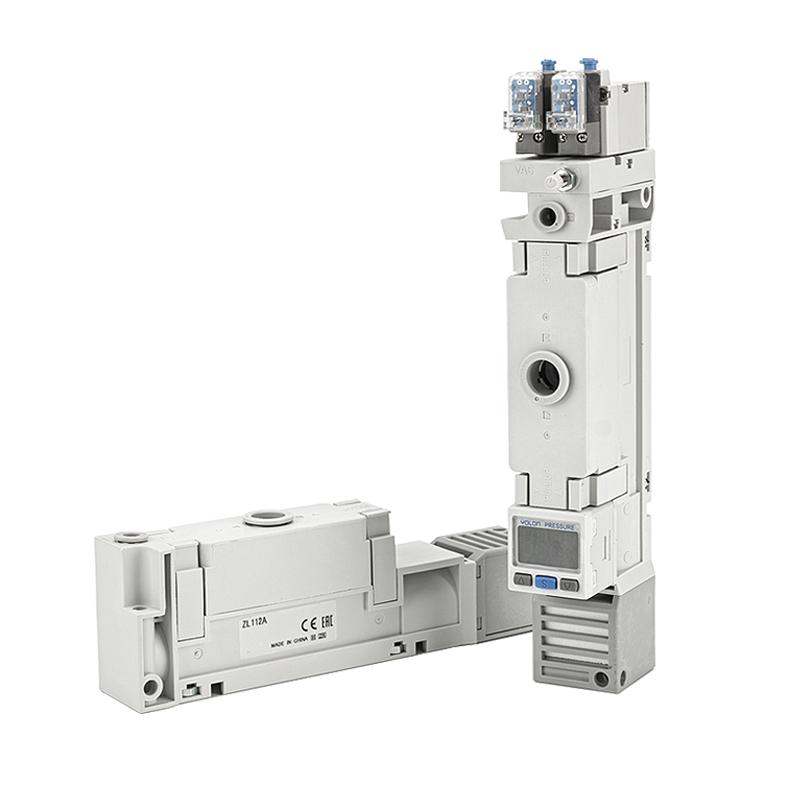

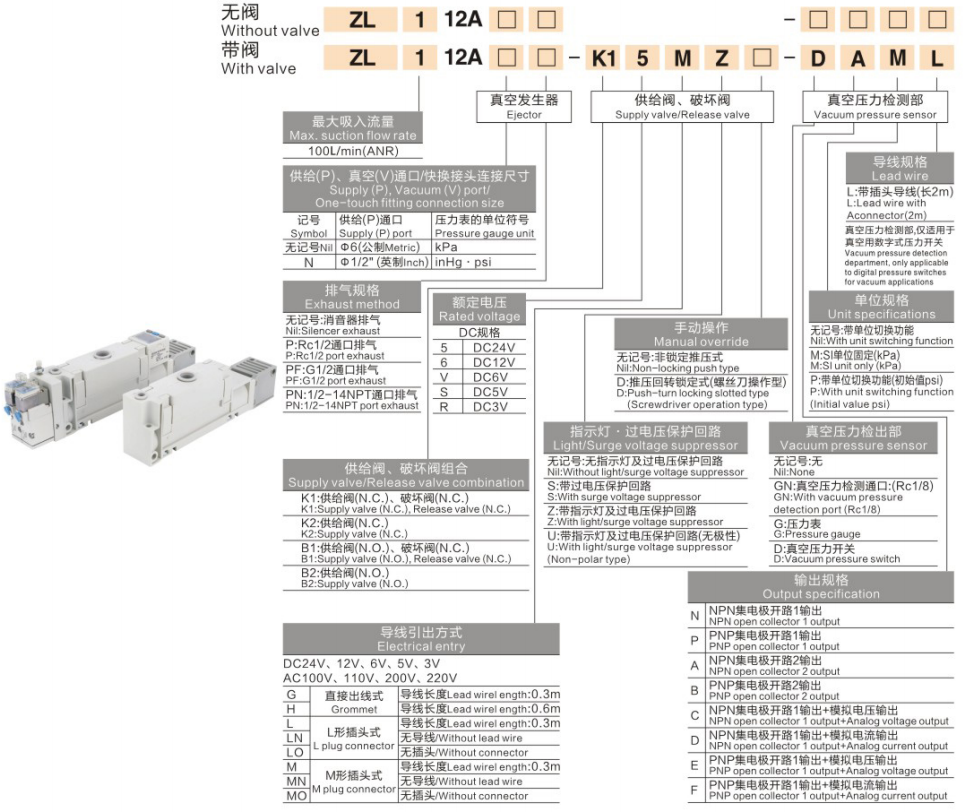

1. নতুন ইন্টিগ্রেটেড ZL112A সিরিজ (আপগ্রেড করা মাল্টি-ফাংশন সংস্করণ)
|
মডেল কোড |
সম্পূর্ণ কনফিগারেশন বিবরণ |
লক্ষ্য অ্যাপ্লিকেশন দৃশ্যকল্প |
| ZL112A |
ভালভ এবং গেজ ছাড়া বেসিক বেয়ার ইউনিট |
বাহ্যিক সোলেনয়েড ভালভ সহ সাধারণ সাধারণ ভ্যাকুয়াম সার্কিট |
| ZL112AP |
বেসিক ইউনিট + Rc1/2 কেন্দ্রীভূত নিষ্কাশন পোর্ট |
উচ্চ প্রবাহ নিষ্কাশন, কোন গোলমাল হ্রাস প্রয়োজন |
| ZL112A-DNL |
অন্তর্নির্মিত ভ্যাকুয়াম চাপ সুইচ, 1-চ্যানেল NPN সংকেত আউটপুট |
NPN সংকেত সহ PLC ভ্যাকুয়াম থ্রেশহোল্ড প্রতিক্রিয়া |
| ZL112A-DPL |
অন্তর্নির্মিত ভ্যাকুয়াম চাপ সুইচ, 1-চ্যানেল PNP সংকেত আউটপুট |
PNP সংকেত সহ PLC ভ্যাকুয়াম থ্রেশহোল্ড প্রতিক্রিয়া |
| ZL112A-DAL |
উন্নত 1ch NPN ভ্যাকুয়াম সুইচ |
উচ্চ স্থিতিশীলতা ক্রমাগত সংকেত পর্যবেক্ষণ |
| ZL112A-DBL |
উন্নত 1ch PNP ভ্যাকুয়াম সুইচ |
উচ্চ স্থিতিশীলতা ক্রমাগত সংকেত পর্যবেক্ষণ |
| ZL112A-K15MZ-DNL |
দ্বৈত সরবরাহ/রিলিজ ভালভ + NPN ভ্যাকুয়াম সুইচ |
অটো সাকশন এবং ব্লো-অফ ক্লোজড-লুপ কন্ট্রোল (NPN) |
| ZL112A-K15MZ-DPL |
দ্বৈত সরবরাহ/রিলিজ ভালভ + PNP ভ্যাকুয়াম সুইচ |
অটো সাকশন এবং ব্লো-অফ ক্লোজড-লুপ কন্ট্রোল (PNP) |
| ZL112A-K15MZ-DAL/DBL |
ডুয়াল ভালভ + উন্নত ভ্যাকুয়াম সুইচ |
ভারী-শুল্ক উচ্চ নির্ভরযোগ্যতা স্বয়ংক্রিয় ভ্যাকুয়াম স্টেশন |
| ZL112A-K25MZ-DNL/DPL |
একক সরবরাহ ভালভ + ভ্যাকুয়াম সুইচ |
ভ্যাকুয়াম পর্যবেক্ষণ ফাংশন সঙ্গে বাজেট সরঞ্জাম |
| ZL112A-K15MZ |
শুধুমাত্র ডুয়াল ভালভ, কোন ভ্যাকুয়াম গেজ/সুইচ নেই |
বেসিক অটো সাকশন ব্লো-অফ সিগন্যাল ফিডব্যাক ছাড়াই |

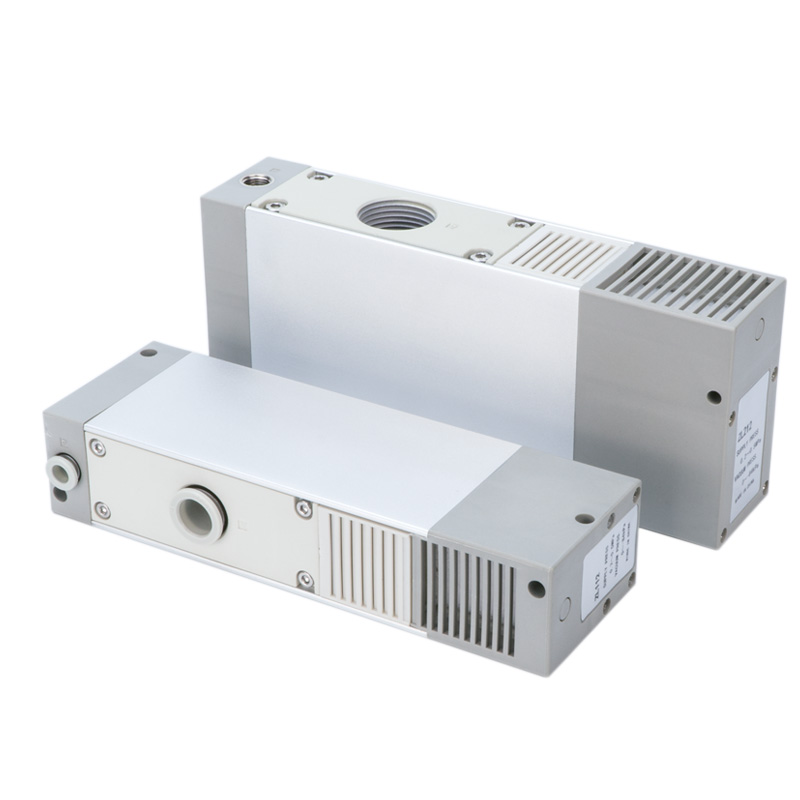

2. স্ট্যান্ডার্ড বেস ZL112 সিরিজ (যান্ত্রিক / ডিজিটাল গেজ ঐচ্ছিক)
|
মডেল কোড |
কনফিগারেশন বিবরণ |
অ্যাপ্লিকেশন দৃশ্যকল্প |
| ZL112 |
স্ট্যান্ডার্ড বেয়ার ইউনিট, কোন ভালভ এবং গেজ নেই |
কম খরচে সহজ ভ্যাকুয়াম হ্যান্ডলিং সরঞ্জাম |
| ZL112-GN |
বহিরাগত ভ্যাকুয়াম গেজের জন্য সংরক্ষিত পোর্ট |
গ্রাহক স্ব-ইনস্টল করা চাপ গেজ |
| ZL112-D |
ইন্টিগ্রেটেড ডিজিটাল ভ্যাকুয়াম ডিসপ্লে মিটার |
অন-সাইট রিয়েল-টাইম ডিজিটাল ভ্যাকুয়াম রিডিং প্রয়োজন |
| ZL112-G |
অন্তর্নির্মিত Y40Z যান্ত্রিক এনালগ ভ্যাকুয়াম গেজ |
খরচ-সংবেদনশীল চাক্ষুষ চাপ পর্যবেক্ষণ |
| ZL112-P |
কেন্দ্রীভূত পোর্ট নিষ্কাশন প্রকার |
বড় প্রবাহ ক্রমাগত ভ্যাকুয়াম উত্পাদন লাইন |
| ZL112-K1□L□□-D |
দ্বৈত সরবরাহ এবং ব্লো-অফ ভালভ + ডিজিটাল ভ্যাকুয়াম মিটার |
ডিজিটাল রিডআউট সহ উচ্চ ইন্টিগ্রেশন স্বয়ংক্রিয় ভ্যাকুয়াম নিয়ন্ত্রণ |
| ZL112-K2□L□□-D |
একক সরবরাহ ভালভ + ডিজিটাল ভ্যাকুয়াম মিটার |
ডিজিটাল ডিসপ্লে সহ অর্থনৈতিক স্বয়ংক্রিয় ভ্যাকুয়াম ইউনিট |
1. মাল্টি-স্টেজ ভেঞ্চুরি শক্তি-সংরক্ষণ প্রযুক্তি
-- স্থিতিশীল ভ্যাকুয়াম ডিগ্রী -88 ~ -92kPa, শক্তিশালী স্তন্যপান প্রবাহ; একক-পর্যায়ের ইজেক্টরের তুলনায় বায়ুর ব্যবহার 40% এর বেশি হ্রাস পেয়েছে, কর্মশালার সংকুচিত বায়ু খরচ ব্যাপকভাবে কমিয়েছে।
2. অত্যন্ত মডুলার ইন্টিগ্রেটেড অল-ইন-ওয়ান ডিজাইন
-- ঐচ্ছিক বিল্ট-ইন সাপ্লাই সোলেনয়েড ভালভ, ভ্যাকুয়াম রিলিজ ব্লো-অফ ভালভ, সাইলেন্সার, ডিজিটাল/মেকানিক্যাল ভ্যাকুয়াম গেজ এবং প্রেসার সুইচ। কোন অতিরিক্ত আলাদা আনুষাঙ্গিক প্রয়োজন নেই, ক্যাবিনেটের স্থান বাঁচানো এবং তারের বিন্যাস সরল করা।
3. কম শব্দ ইন্টিগ্রেটেড সাইলেন্সার
-- অন্তর্নির্মিত মাফলার কাঠামো চলমান শব্দ ≤70dB(A), অন্দর ক্রমাগত ওয়ার্কশপ অপারেশনের জন্য বন্ধুত্বপূর্ণ।
4. রক্ষণাবেক্ষণ-মুক্ত দীর্ঘ সেবা জীবন
-- জিরো অভ্যন্তরীণ চলমান যান্ত্রিক অংশ, ঘন ঘন একটানা সাইক্লিং প্রতিরোধী, 24-ঘন্টা নন-স্টপ ভর উত্পাদন অপারেশন সমর্থন করে।
5. মাল্টি- স্তন্যপান কাপ কেন্দ্রীভূত ভ্যাকুয়াম সরবরাহ
-- মাল্টি-জিগ মাল্টি-ওয়ার্কস্টেশন সিঙ্ক্রোনাস শোষণের জন্য উপযুক্ত, কমপ্যাক্ট আকার ভ্যাকুয়াম পাইপলাইন প্রতিক্রিয়া সময়কে ছোট করতে রোবটিক আর্ম এন্ড ইফেক্টরে সরাসরি মাউন্ট করার অনুমতি দেয়।
-- স্বয়ংক্রিয় রোবোটিক গ্রিপার, মাল্টি-ক্যাভিটি সাকশন ফিক্সচার হ্যান্ডলিং
-- 3C ইলেকট্রনিক্স, গ্লাস প্যানেল, শীট মেটাল, ছিদ্রযুক্ত ওয়ার্কপিস ভ্যাকুয়াম পিকিং এবং প্লেসমেন্ট
-- প্যাকেজিং, মুদ্রণ এবং খাদ্য শিল্প ভ্যাকুয়াম স্থানান্তর সরঞ্জাম
-- ফুটো-প্রবণ ওয়ার্কপিস এবং উত্পাদন লাইনের জন্য বড় স্থিতিশীল ভ্যাকুয়াম প্রবাহ প্রয়োজন
1. স্বয়ংক্রিয় ভ্যাকুয়াম নিয়ন্ত্রণ চাহিদা নিশ্চিত করুন
-- অটো ব্লো-অফ ছাড়া শুধুমাত্র ভ্যাকুয়াম জেনারেশন: বেসিক ZL112A/ZL112 বেয়ার মডেল নির্বাচন করুন (বাহ্যিক ভালভ প্রয়োজন)
-- অটো সাকশন + দ্রুত ভ্যাকুয়াম ব্লো-অফ প্রস্তাবিত: K1 ডুয়াল ভালভ ভেরিয়েন্ট
-- খরচ অগ্রাধিকার সহজ স্তন্যপান শুধুমাত্র: K2 একক সরবরাহ ভালভ বৈকল্পিক
2. ভ্যাকুয়াম পর্যবেক্ষণ সংকেত প্রয়োজনীয়তা নিশ্চিত করুন
-- PLC থ্রেশহোল্ড প্রতিক্রিয়া প্রয়োজন: DNL (NPN) / DPL (PNP) ভ্যাকুয়াম চাপ সুইচ মডেল চয়ন করুন
-- স্থানীয় ভিজ্যুয়াল প্রেসার রিডিং প্রয়োজন: ডি ডিজিটাল ডিসপ্লে মিটার বা জি মেকানিক্যাল এনালগ গেজ
3. নিষ্কাশন বিন্যাস প্রয়োজনীয়তা নিশ্চিত করুন
-- স্ট্যান্ডার্ড ইনডোর শব্দ নিয়ন্ত্রণ: বিল্ট-ইন সাইলেন্সার সহ স্ট্যান্ডার্ড সংস্করণ (ফাঁকা নিষ্কাশন কোড)
-- উচ্চ প্রবাহ / কেন্দ্রীভূত প্রধান নিষ্কাশন পাইপলাইন: P পোর্টেড নিষ্কাশন বৈকল্পিক
SOLH ZL112 মাল্টি-স্টেজ ভেনচুরি ভ্যাকুয়াম ইজেক্টর 40% কম বায়ু খরচ সহ -88~-92kPa উচ্চ ভ্যাকুয়াম সরবরাহ করে, ডুয়াল/সিঙ্গেল ইন্টিগ্রেটেড সোলেনয়েড ভালভ সমর্থন করে, ডিজিটাল/মেকানিক্যাল ভ্যাকুয়াম গেজ এবং NPN/PNP প্রেসার সুইচ কম্প্যাক্ট কম্প্যাক্ট কম্প্যাক্ট বিকল্পগুলির জন্য স্বয়ংক্রিয় হ্যান্ডলিং সিস্টেম।
