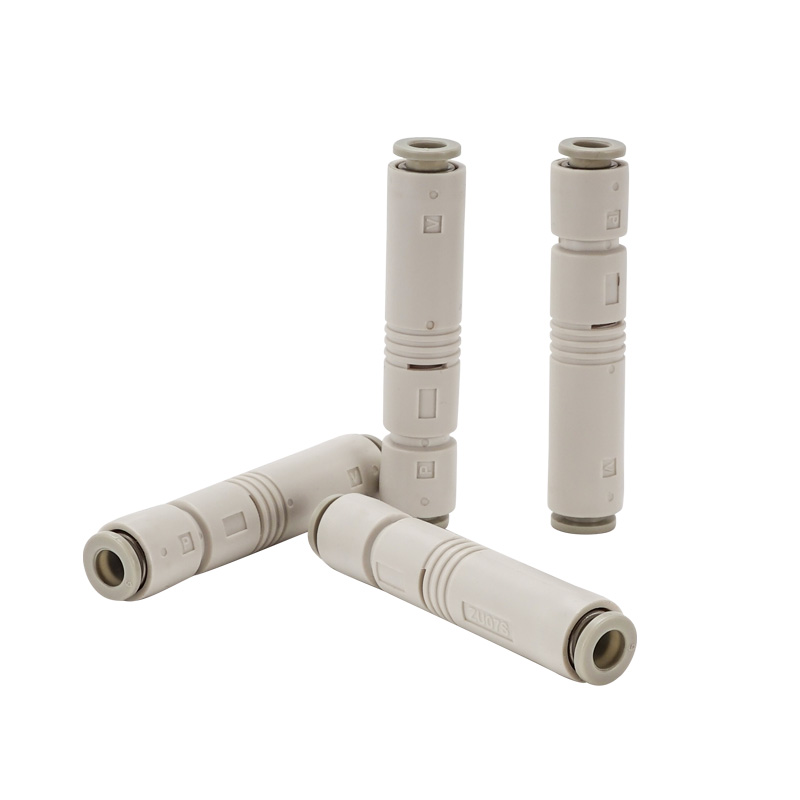

ZU সিরিজ ইনলাইন স্ট্রেইট ভ্যাকুয়াম ইজেক্টর

ZU সিরিজ ইনলাইন স্ট্রেইট ভ্যাকুয়াম ইজেক্টর | SOLH স্ট্রেইট টিউব ইনসার্ট টাইপ ভ্যাকুয়াম জেনারেটর

ব্র্যান্ড: SOLH by Richge Technology | এসএমসি স্ট্যান্ডার্ড ইন্টারচেঞ্জেবল ইনলাইন ভ্যাকুয়াম ইজেক্টর

1. পণ্য ওভারভিউ

     ZU সিরিজ হল ইনলাইন স্ট্রেইট টিউব ভ্যাকুয়াম ইজেক্টর। ভ্যাকুয়াম পোর্ট এবং এয়ার সাপ্লাই পোর্ট সমন্বিতভাবে সরলরেখায় সাজানো হয়েছে। এটিতে ক্ষুদ্রতম আকার, অতি-হালকা ওজন এবং স্থান-সংরক্ষণ ইনস্টলেশনের বৈশিষ্ট্য রয়েছে। বিতরণকৃত স্তন্যপান কাপ, চলমান উপাদান এবং সংকীর্ণ সীমাবদ্ধ স্থানের জন্য উপযুক্ত।

2. মূল কাঠামো এবং কাজের নীতি

     • গঠন: SUP সরবরাহ পোর্ট → অগ্রভাগ → ডিফিউজার বিভাগ → VAC ভ্যাকুয়াম পোর্ট → EXH নিষ্কাশন পোর্ট, অবিচ্ছিন্নভাবে ঢালাই রজন বডি।

     • নীতি: অগ্রভাগের মাধ্যমে সংকুচিত বাতাসের উচ্চ গতির জেট ভ্যাকুয়াম শোষণের জন্য ভ্যাকুয়াম পোর্টে নেতিবাচক চাপ সৃষ্টি করে; বিল্ট-ইন সাইলেন্সিং স্ট্রাকচার সহ নিষ্কাশন।

     • উপাদান: প্রধান অংশ: প্রকৌশল PBT রজন; এক স্পর্শ ফিটিং: POM. কপার-মুক্ত এবং ফ্লোরিন-মুক্ত, RoHS অনুগত।

     • ওজন: ZU05 ≈6.5g, ZU07≈7.0g; নতুন ZU□A উন্নত সংস্করণ শুধুমাত্র 3.9g।

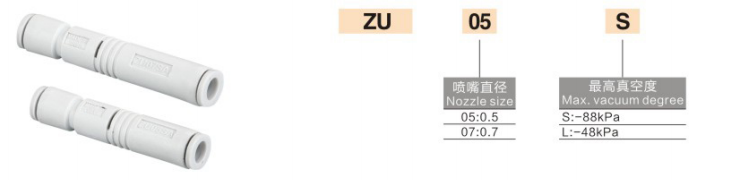

3. মডেল কোডিং নিয়ম (SMC স্ট্যান্ডার্ড)

  পুরানো সংস্করণ (ZU05 / ZU07)

  বিন্যাস: ZU + অগ্রভাগ বোর + প্রকার (S/L)

     • ZU05S: Φ0.5 অগ্রভাগ, উচ্চ ভ্যাকুয়াম টাইপ (-84kPa)

     • ZU05L: Φ0.5 অগ্রভাগ, উচ্চ প্রবাহের ধরন (-48kPa)

     • ZU07S: Φ0.7 অগ্রভাগ, উচ্চ ভ্যাকুয়াম টাইপ

     • ZU07L: Φ0.7 অগ্রভাগ, উচ্চ প্রবাহের ধরন

  নতুন উন্নত সংস্করণ (ZU□A, ছোট এবং হালকা)

  বিন্যাস: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = উচ্চ ভ্যাকুয়াম (-87~-90kPa); L = উচ্চ প্রবাহ (-48kPa)

     • A = আপগ্রেড সংস্করণ: দৈর্ঘ্য 11% কমানো হয়েছে, ওজন 40% কমেছে

4. কী প্যারামিটার টেবিল @0.45MPa স্ট্যান্ডার্ড সাপ্লাই প্রেসার

5. S উচ্চ ভ্যাকুয়াম VS L উচ্চ প্রবাহ

     • এস উচ্চ ভ্যাকুয়াম টাইপ: চূড়ান্ত ভ্যাকুয়াম -84~-90kPa। ছোট সাকশন কাপের জন্য, পাতলা, ভাল-সিল করা ওয়ার্কপিসগুলির জন্য শক্তিশালী শোষণ শক্তি প্রয়োজন, যেমন ইলেকট্রনিক উপাদান এবং পাতলা ফিল্ম।

     • এল উচ্চ প্রবাহ টাইপ: বৃহত্তর স্তন্যপান প্রবাহ সঙ্গে চূড়ান্ত ভ্যাকুয়াম -48kPa. ছিদ্রযুক্ত/রুক্ষ পৃষ্ঠের ওয়ার্কপিস, বড় সাকশন কাপ, উচ্চ ফুটো এবং দ্রুত প্রতিক্রিয়া চাহিদার জন্য উপযুক্ত, যেমন শক্ত কাগজ এবং কাঠের বোর্ড।

6. ইনস্টলেশন এবং পাইপিং গাইড

  1. ইনস্টলেশন: কোনো স্থিতিবিন্যাস মাউন্টযোগ্য, কোন ফিক্সিং বন্ধনী প্রয়োজন; সরাসরি বায়ু পাইপলাইনের মাঝখানে ঢোকানো যেতে পারে।

  2. পাইপিং

￮ SUP সরবরাহ পোর্ট: Φ6 এয়ার টিউব সংযোগ করুন (মান)

￮ VAC ভ্যাকুয়াম পোর্ট: সাকশন কাপ / ভ্যাকুয়াম পাইপলাইন সংযোগ করুন

￮ EXH নিষ্কাশন পোর্ট: বায়ুমণ্ডলে খোলা, ব্লক করবেন না

  3. চাপ: স্ট্যান্ডার্ড 0.45MPa, কাজের পরিসীমা 0.1~0.6MPa

  4. তাপমাত্রা: 5 ~ 50 ℃ (বাতাসের উত্সে কোনও আইসিং নেই)

7. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • 3C ইলেকট্রনিক্স, সেমিকন্ডাক্টর, ছোট স্তন্যপান কাপ সহ বিতরণ করা শোষণ

     • অটোমেশন উত্পাদন লাইন, চলন্ত অংশ / রোবট শেষ প্রভাবক

     • সংকীর্ণ ইনস্টলেশন স্থান, লাইটওয়েট এবং উচ্চ-গতির প্রতিক্রিয়া অ্যাপ্লিকেশন

     • পাতলা কাগজ, পাতলা ফিল্ম, ক্ষুদ্র অংশ এবং ইলেকট্রনিক চিপগুলি পরিচালনা করা

8. নির্বাচন তুলনা: ZU বনাম ZB বনাম ZL
