ব্র্যান্ড: SOLH by Richge Technology | আমদানি করা ZH সিরিজ ভ্যাকুয়াম জেনারেটরের সাথে সম্পূর্ণ যান্ত্রিক বিনিময়যোগ্য
 |

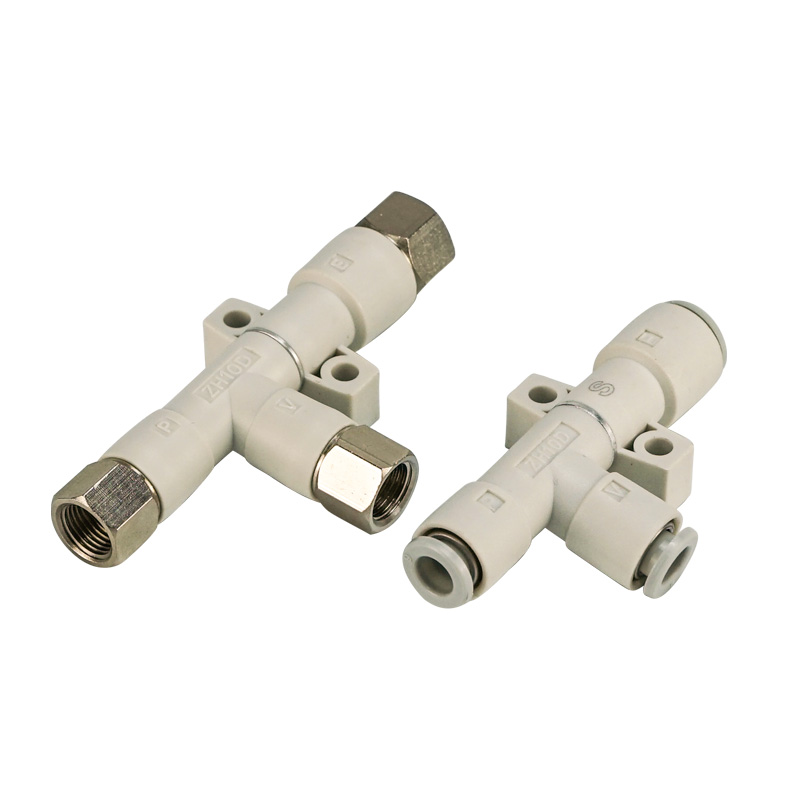

ZH-D বডি-পোর্টেড টাইপ হল একক-স্টেজ ভেনচুরি ভ্যাকুয়াম ইজেক্টর। SUP সরবরাহ পোর্ট, VAC ভ্যাকুয়াম পোর্ট এবং EXH নিষ্কাশন পোর্ট সহ তিনটি স্বাধীন পোর্টের জন্য বাহ্যিক পাইপিং প্রয়োজন। মূল বডির ভিতরে বিল্ট-ইন সাইলেন্সার নেই। ইন্টিগ্রেটেড রজন অগ্রভাগের কাঠামো সহ কমপ্যাক্ট এবং লাইটওয়েট ডিজাইন, আমদানি করা ZH সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য।
মডেল পার্থক্য
• জেডএইচ‑D বডি-পোর্টেড টাইপ: বাহ্যিক পাইপিংয়ের জন্য তিনটি পোর্ট, বিল্ট-ইন সাইলেন্সার ছাড়াই।
• জেডএইচ‑B বক্সের ধরন: শরীরের ভিতরে ইন্টিগ্রেটেড সাইলেন্সার দিয়ে সজ্জিত, শুধুমাত্র সরবরাহ এবং ভ্যাকুয়াম পোর্ট সংরক্ষিত।
দুটি কর্মক্ষমতা গ্রেড:
• এস-স্পেসিফিকেশন (উচ্চ-শূন্য): চূড়ান্ত ভ্যাকুয়াম ‑90kPa, সিল করা মসৃণ ওয়ার্কপিসের জন্য আদর্শ।
• এল-স্পেসিফিকেশন (উচ্চ প্রবাহ): কাগজ, ফ্যাব্রিক এবং শক্ত কাগজের মতো নিঃশ্বাসযোগ্য ছিদ্রযুক্ত ওয়ার্কপিসগুলির জন্য নিম্ন ভ্যাকুয়াম স্তর সহ বৃহত্তর স্তন্যপান প্রবাহ।
অগ্রভাগ বোর কভার Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm। একাধিক সংযোগ বিকল্প সমর্থন করে: ওয়ান-টাচ ফিটিং, জি/আরসি থ্রেড, এনপিটি ইম্পেরিয়াল থ্রেড। একাধিক মাউন্ট সমাধান: সরাসরি স্ক্রু বন্ধনী, মাউন্ট বন্ধনী এবং DIN রেল ইনস্টলেশন। রোবট এন্ড ইফেক্টর এবং মাল্টি-স্টেশন মডিউল অ্যাপ্লিকেশনের জন্য ব্যাপকভাবে প্রয়োগ করা হয়।

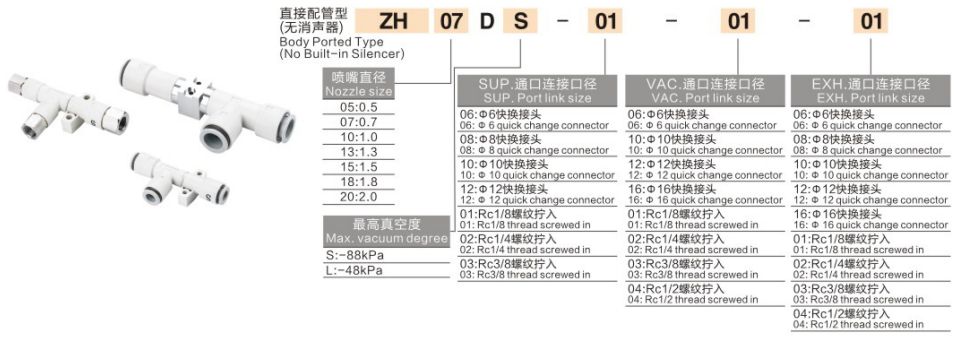

উদাহরণ মডেল:জেডএইচ10DSA-06-08-10
|
অগ্রভাগ কোড |
অগ্রভাগ বোর সাইজ |
|
05 |
Φ0.5 মিমি |
|
07 |
Φ0.7 মিমি |
|
10 |
Φ1.0 মিমি |
|
13 |
Φ1.3 মিমি |
|
15 |
Φ1.5 মিমি |
|
18 |
Φ1.8 মিমি |
|
20 |
Φ2.0 মিমি |
• জেডএইচ: ভ্যাকুয়াম ইজেক্টর সিরিজ কোড
• 10: অগ্রভাগ বোর কোড
• ডি/বি: শরীরের গঠন। D = বিল্ট-ইন সাইলেন্সার ছাড়া 3টি বাহ্যিক পোর্ট সহ বডি-পোর্টেড টাইপ; বি = ইন্টিগ্রেটেড সাইলেন্সার সহ বক্স-টাইপ
• এস/এল: ভ্যাকুয়াম বৈশিষ্ট্য। S = মাঝারি স্তন্যপান প্রবাহ সহ উচ্চ-ভ্যাকুয়াম প্রকার চূড়ান্ত ‑90kPa; L = উচ্চ-প্রবাহের ধরন। ZH05-13 চূড়ান্ত ‑48kPa; ZH15‑20 চূড়ান্ত ‑66kPa, শ্বাস-প্রশ্বাসযোগ্য ওয়ার্কপিসের জন্য বড় প্রবাহ
• A: সংক্ষিপ্ত মাত্রা এবং কম ওজন সহ নতুন প্রজন্মের লাইটওয়েট সংস্করণ
• ‑06-08-10: পোর্ট স্পেসিফিকেশন(SUP-VAC-EXH). দুই-সংখ্যার সংখ্যা মানে মেট্রিক এক-টাচ ফিটিং সাইজ (06=Φ6,08=Φ8,10=Φ10,12=Φ12)। G/Rc থ্রেডের জন্য F01/F02/F03; NPT ইম্পেরিয়াল থ্রেডের জন্য N01/N02।
অর্ডারের উদাহরণ: ZH13DSA-08-10-10
ZH বডি-পোর্টেড ভ্যাকুয়াম ইজেক্টর, Φ1.3 মিমি অগ্রভাগ, এস হাই-ভ্যাকুয়াম গ্রেড, নতুন একটি লাইটওয়েট সংস্করণ; সাপ্লাই পোর্ট Φ8, ভ্যাকুয়াম পোর্ট Φ10, এক্সস্ট পোর্ট Φ10 ওয়ান-টাচ ফিটিং।
• তিনটি সম্পূর্ণ স্বাধীন বাহ্যিক বন্দর: আলাদা SUP সরবরাহ, VAC ভ্যাকুয়াম এবং EXH নিষ্কাশন পোর্ট। নিষ্কাশন গ্যাস বাহ্যিক সাইলেন্সার বা কেন্দ্রীভূত নিষ্কাশন পাইপলাইন সংযোগ করতে পারে। অভ্যন্তরীণ সাইলেন্সার স্থান সীমাবদ্ধতা থেকে মুক্ত, রোবট এন্ড ইফেক্টর এবং মডিউল ইন্টিগ্রেশনের জন্য উপযুক্ত।
• লাইটওয়েট ইন্টিগ্রেটেড রজন অগ্রভাগ: অগ্রভাগ এবং প্রধান বডি অবিচ্ছিন্নভাবে অসাধারণ ওজন কমানোর জন্য ঢালাই করা, উচ্চ-গতির চলমান EOAT-এর জন্য উপযুক্ত। নতুন A সংস্করণ দৈর্ঘ্য এবং উচ্চতা ছোট করে, ওজন 74% পর্যন্ত কমেছে।
• ডুয়াল ভ্যাকুয়াম কর্মক্ষমতা বিকল্প: কাচ, ধাতব শীট এবং প্লাস্টিকের হাউজিং সহ মসৃণ সিল করা ওয়ার্কপিসের জন্য উচ্চ-শূন্যতা; শক্ত কাগজ, ফিল্ম, ফ্যাব্রিক এবং ফুটো ক্ষতিপূরণের জন্য লিক-প্রবণ উপকরণগুলির জন্য এল উচ্চ-প্রবাহ।
• সমৃদ্ধ পোর্ট নির্বাচন: মেট্রিক ওয়ান-টাচ ফিটিং, G/Rc পাইপ থ্রেড এবং এনপিটি ইম্পেরিয়াল থ্রেড গ্লোবাল-মার্কেট সরঞ্জাম অভিযোজনের জন্য।
• বৈচিত্রপূর্ণ মাউন্ট পদ্ধতি: নমনীয় লেআউটের জন্য ডাইরেক্ট স্ক্রু ফাস্টেনিং, স্ট্যান্ডার্ড ব্র্যাকেট, L-আকৃতির বন্ধনী এবং DIN রেল মাউন্টিং।
• তেল-মুক্ত অপারেশন প্রয়োজন: তেল-কুয়াশা তৈলাক্তকরণ নিষিদ্ধ, শুধুমাত্র শুকনো ফিল্টার করা সংকুচিত বায়ু প্রয়োজন।
|
প্যারামিটার আইটেম |
স্পেসিফিকেশন |
|
কাজের মাধ্যম |
শুকনো ফিল্টার করা সংকুচিত বাতাস, তেল-কুয়াশা সরবরাহ নিষিদ্ধ |
|
বায়ুচাপ সরবরাহ করুন |
0.25-0.6MPa, সর্বোচ্চ 0.7MPa |
|
পরিবেষ্টিত তাপমাত্রা |
5~60℃, বায়ু উৎস আইসিং মুক্ত হতে হবে |
|
শরীরের উপাদান |
PBT রজন, integrally molded অগ্রভাগ |
|
বডি স্টাইল |
ডি-বডি-পোর্টেড, বিল্ট-ইন সাইলেন্সার নেই, SUP/VAC/EXH তিনটি পোর্ট |
|
এস-গ্রেড আল্টিমেট ভ্যাকুয়াম |
‑90kPa |
|
এল-গ্রেড আল্টিমেট ভ্যাকুয়াম |
জেডএইচ05‑13:‑48kPa; ZH15‑20:‑66kPa |
0.5MPa সরবরাহ চাপে কর্মক্ষমতা (ANR)
|
মডেল |
অগ্রভাগ |
সর্বোচ্চ সাকশন ফ্লো এল/মিনিট |
বায়ু খরচ L/min |
রেফারেন্স সাকশন কাপ সাইজ |
|
জেডএইচ05DSA |
0.5 মিমি |
6 |
13 |
2-13 মিমি |
|
জেডএইচ07DSA |
0.7 মিমি |
12 |
27 |
2-20 মিমি |
|
জেডএইচ10DSA |
1.0 মিমি |
26 |
52 |
2-32 মিমি |
|
জেডএইচ13DSA |
1.3 মিমি |
40 |
88 |
2-50 মিমি |
|
জেডএইচ15DSA |
1.5 মিমি |
58 |
117 |
2-100 মিমি |
|
জেডএইচ18DSA |
1.8 মিমি |
76 |
165 |
2-125 মিমি |
|
জেডএইচ20DSA |
2.0 মিমি |
90 |
201 |
2-150 মিমি |
এল-উচ্চ-প্রবাহ বৈকল্পিকের জন্য: নিম্ন চূড়ান্ত ভ্যাকুয়াম স্তর সহ অভিন্ন অগ্রভাগের নীচে উচ্চতর সাকশন প্রবাহ।
|
তুলনা আইটেম |
জেডএইচ‑D বডি-পোর্টেড টাইপ |
বিল্ট-ইন সাইলেন্সার সহ ZH‑B বক্স-টাইপ |
|
বন্দর |
SUP / VAC / EXH, তিনটি পোর্ট, বহিরাগত পাইপিংয়ের জন্য নিষ্কাশন |
শুধুমাত্র SUP এবং VAC পোর্ট; অভ্যন্তরীণ সাইলেন্সার দ্বারা নিষ্কাশন পরিচালনা করা হয়, কোন বাহ্যিক নিষ্কাশন পোর্ট নেই |
|
সাইলেন্সার |
কোন অন্তর্নির্মিত সাইলেন্সার, বহিরাগত সাইলেন্সার বা নিষ্কাশন পাইপ প্রয়োজন নেই |
ইন্টিগ্রেটেড সাইলেন্সার, ব্যবহারের জন্য প্রস্তুত |
|
লেআউট বৈশিষ্ট্য |
রোবট EOAT, কেন্দ্রীভূত নিষ্কাশন চিকিত্সা, বহিরাগত আনুষাঙ্গিক দ্বারা নিয়ন্ত্রিত শব্দ |
ছোট ফিক্সড টুলিং, সহজ ইনস্টলেশন, সরঞ্জাম ক্যাবিনেটের ভিতরে নির্গত নিষ্কাশন |
|
গোলমালের উৎস |
বাহ্যিক সাইলেন্সার কর্মক্ষমতা উপর নির্ভর করে |
অভ্যন্তরীণ সাইলেন্সার দ্বারা শব্দ দমন করা হয়, কম শব্দ আউটপুট |
|
সাধারণ আবেদন |
উচ্চ-গতির রোবট, মাল্টি-ব্যাঙ্ক মডিউল, কেন্দ্রীভূত বর্জ্য-গ্যাস নিঃসরণ |
সীমিত ইনস্টলেশন স্থান সহ কমপ্যাক্ট সহজ টুলিং, কোন অতিরিক্ত নিষ্কাশন পাইপিং চান না |
• এস/এল কর্মক্ষমতা নির্বাচন
￮ ✅ এস হাই-ভ্যাকুয়াম (‑90kPa): মসৃণ সিল করা ওয়ার্কপিস যেমন স্টিল প্লেট, গ্লাস, প্লাস্টিক হাউজিং, PCB; ছোট ফুটো, উচ্চ শোষণ বল প্রয়োজন.
￮ ✅ এল উচ্চ-প্রবাহ: শক্ত কাগজ, ফেনা, ফিল্ম, ফ্যাব্রিক এবং অন্যান্য ফুটো-প্রবণ নিঃশ্বাসযোগ্য ওয়ার্কপিস, বড় প্রবাহ ভ্যাকুয়াম ফুটোকে ক্ষতিপূরণ দেয়।
• অগ্রভাগ বোর নির্বাচন: মোট স্তন্যপান-কাপ শোষণ এলাকা অনুযায়ী নির্বাচন করুন। বৃহত্তর অগ্রভাগ উচ্চতর স্তন্যপান প্রবাহ নিয়ে আসে এবং উচ্চ বায়ু খরচ করে। সংকুচিত-বায়ু বর্জ্য প্রতিরোধ করতে ওভার-আকারের অগ্রভাগ এড়িয়ে চলুন।
• পোর্ট টাইপ নির্বাচন: গার্হস্থ্য অটোমেশন সরঞ্জামের জন্য মেট্রিক ওয়ান-টাচ ফিটিং (06/08/10/12); বিদেশী রপ্তানি মেশিনের জন্য জি থ্রেড / এনপিটি থ্রেড।
• ডি-টাইপের জন্য নিষ্কাশন হ্যান্ডলিং নোট: D-ভেরিয়েন্টে কোনো বিল্ট-ইন সাইলেন্সার নেই। EXH নিষ্কাশন পোর্ট অবশ্যই বহিরাগত সাইলেন্সার সংযুক্ত করতে হবে অন্যথায় শব্দ চরম হবে; বা সরঞ্জাম ক্যাবিনেটের বাইরে রুট নিষ্কাশন পাইপ.
• ভ্যাকুয়াম সনাক্তকরণ সমাধান: বিল্ট-ইন প্রেসার সুইচ ছাড়াই ZH সিরিজের ভ্যাকুয়াম ইজেক্টর। সংকেত প্রতিক্রিয়া প্রয়োজন হলে বহিরাগত ZSE ভ্যাকুয়াম চাপ সুইচ যোগ করুন।
• রোবট EOAT এন্ড-অফ-আর্ম পিকিং: 3C প্লাস্টিকের যন্ত্রাংশ, PCB এবং ব্যাটারি শীট হ্যান্ডলিং
• প্যাকেজিং শিল্প: শক্ত কাগজ, ফিল্ম এবং কাগজ উপাদান পিক আপ
• ইনজেকশন ছাঁচনির্মাণ রোবটের জন্য ছোট আকারের অংশ ধ্বংস করা
• মাল্টি-সাকশন-কাপ সিঙ্ক্রোনাস শোষণের জন্য বহু-সমান্তরাল ভ্যাকুয়াম মডিউল
• অটোমেশন স্টেশনগুলির জন্য কেন্দ্রীভূত বর্জ্য-গ্যাস নিষ্কাশন সরঞ্জাম আবাসনের বাইরে প্রয়োজন
ZH‑D বডি-পোর্টেড স্ট্যান্ডার্ড সার্কিট: AFC এয়ার-সোর্স ফিল্টার (তেল-মিস্ট ইউনিট নিষিদ্ধ) → 3/2 সোলেনয়েড ভালভ → ZH‑D-এর SUP সাপ্লাই পোর্ট; VAC ভ্যাকুয়াম পোর্ট ZFC ভ্যাকুয়াম ফিল্টারকে তারপর সাকশন কাপে সংযুক্ত করে; EXH নিষ্কাশন পোর্ট বহিরাগত সাইলেন্সার বা নিষ্কাশন পায়ের পাতার মোজাবিশেষ বাইরের সরঞ্জাম সংযোগ করে।
• অয়েল-মিস্ট লুব্রিকেটর কঠোরভাবে নিষিদ্ধ। তেল দূষক ক্ষুদ্র অগ্রভাগ আটকে রাখবে, সাকশন-ফোর্স ক্ষয় বা সম্পূর্ণ ব্যর্থতার কারণ হবে। বায়ু উৎসের চিকিত্সার জন্য শুধুমাত্র এয়ার ফিল্টার গ্রহণ করা হবে।
• ZFC ইনলাইন ভ্যাকুয়াম ফিল্টার ভ্যাকুয়াম পাশে ইনস্টল করা আবশ্যক। ধুলো কণা প্রবেশ অগ্রভাগ ব্লকেজ হতে হবে.
• জেডএইচ-D বডি-পোর্টেড ইজেক্টরের জন্য, অতিরিক্ত শব্দের মাত্রা এড়াতে EXH নিষ্কাশন পোর্টকে অবশ্যই সাইলেন্সার সজ্জিত করতে হবে।
• প্রস্তাবিত সরবরাহ চাপ: 0.4-0.5MPa। সম্পূর্ণ 0.6MPa-এর অধীনে দীর্ঘমেয়াদী ক্রমাগত অপারেশন করার পরামর্শ দেওয়া হয় না।
• ভ্যাকুয়াম ইজেক্টর এবং সাকশন কাপের মধ্যে পায়ের পাতার মোজাবিশেষ দৈর্ঘ্য ছোট করুন, দ্রুত ভ্যাকুয়াম প্রতিক্রিয়ার জন্য পাইপলাইনের ভলিউম হ্রাস করুন।
