জি সিরিজ সাধারণ বায়ুসংক্রান্ত চাপ গেজ

ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

পণ্যের অবস্থান

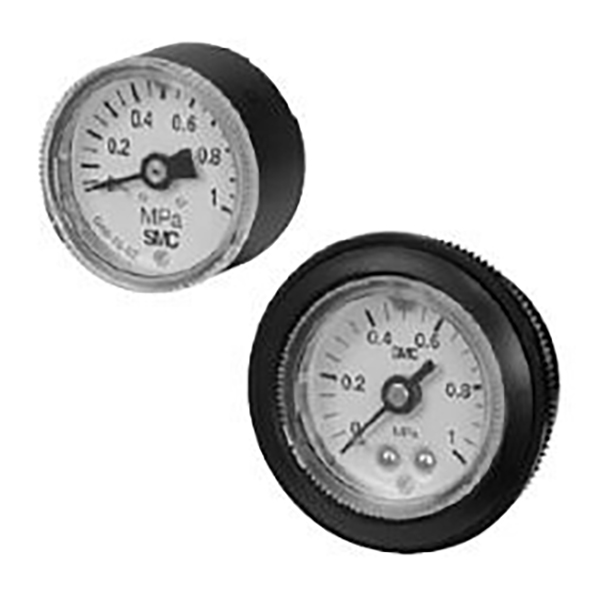

     SOLH G সিরিজ হল কম্প্রেসড এয়ার প্রেসার পরিমাপের জন্য বায়ুসংক্রান্ত সিস্টেমে নিবেদিত স্ট্যান্ডার্ড প্রেশার গেজ, স্ট্যান্ডার্ড বেসিক টাইপ এবং সীমা ইন্ডিকেটর টাইপ এবং কালার ওয়ার্নিং রিং সহ বিভক্ত। বাইরের ব্যাস রেঞ্জ φ15 ~ φ63 ডায়াল করুন, চাপের স্প্যান 0.2~1.5MPa কভার করে স্ট্যান্ডার্ড নির্ভুলতা ±3% F.S। দুটি মাউন্টিং স্ট্রাকচার উপলব্ধ: প্যানেল মাউন্ট করার জন্য পিছনের থ্রেড জি মডেল এবং সরাসরি পাইপলাইন ইনস্টলেশনের জন্য সাইড থ্রেড GA মডেল।

সিরিজের আকার এবং মাত্রা স্পেসিফিকেশন (বাহ্যিক ব্যাস × সংযোগ থ্রেড)

     -- G15: φ15, M5 অভ্যন্তরীণ থ্রেড / R1/8; অতি-ক্ষুদ্র, মাইক্রো বায়ুসংক্রান্ত ভালভের সাথে মিলিত

     -- G27: φ26, R1/16 / R1/8; সীমিত সংকীর্ণ ইনস্টলেশন স্থান জন্য কমপ্যাক্ট পাতলা শরীর

     -- G36 / GA36: φ37.5, R1/8; মূলধারার আদর্শ সাধারণ-উদ্দেশ্য মডেল

     -- G46 / GA46: φ42.5, R1/8 / R1/4; সর্বাধিক ব্যবহৃত, ঐচ্ছিক সীমা নির্দেশক রিং

     -- G53-L: φ51, R1/8 / R1/4; লাল-সবুজ সীমা সতর্কতা রিং সহ মাঝারি বড় ডায়াল

     -- G63-L: φ63.4, R1/8 / R1/4; সুপার বড় ডায়াল, দূর থেকে পরিষ্কার পড়া

মডেল নামকরণের নিয়ম ও উদাহরণ

 1. নামকরণ বিন্যাস

     -- G/GA + সাইজ কোড + ঐচ্ছিক প্রত্যয় L + প্রেসার রেঞ্জ কোড + থ্রেড কোড

     -- প্রত্যয় L = লাল-সবুজ সীমা নির্দেশক রিং দিয়ে সজ্জিত

  2. মডেল উদাহরণ

     -- G46-10-02:

         G46 = φ42.5 রিয়ার থ্রেড মডেল | 10 = 1.0MPa পরিসর | 02 = R1/4 থ্রেড

     --GA36-10-01:

        GA36 = φ37.5 সাইড থ্রেড মডেল | 10 = 1.0MPa পরিসর | 01 = R1/8 থ্রেড

     -- G36-L-10-01

        লাল-সবুজ সীমা সতর্কতা রিং L, φ37.5 পিছনের থ্রেড, 1.0MPa, R1/8 সহ

  3. কোড সংজ্ঞা

     -- প্রেসার রেঞ্জ কোড:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5MPa

    -- থ্রেড কোড

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 মেট্রিক অভ্যন্তরীণ থ্রেড3।

ইউনিভার্সাল কোর টেকনিক্যাল প্যারামিটার

  1. পরিমাপযোগ্য মাধ্যম: সংকুচিত বায়ু; তেল-মুক্ত এবং তামা-মুক্ত ভেজা অংশ সংস্করণ পরিষ্কার প্রক্রিয়ার জন্য ঐচ্ছিক

  2. স্ট্যান্ডার্ড প্রেসার রেঞ্জ: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. সঠিকতা গ্রেড: স্ট্যান্ডার্ড ±3% F.S.; মিনি G15 এবং G27 ±5% F.S

  4. উপাদান কনফিগারেশন:

     -- হাউজিং: দস্তা খাদ / নিকেল ধাতুপট্টাবৃত ডাই-কাস্ট অ্যালুমিনিয়াম

     -- উইন্ডো কভার: প্রভাব প্রতিরোধী polycarbonate

     -- সংযোগ ফিটিং: পিতল; তামা-মুক্ত বিকল্প উপলব্ধ

  5. অপারেটিং তাপমাত্রা: -5 ~ +60℃ (আইসিং ছাড়া মাঝারি)

  6. মাউন্ট শ্রেণীবিভাগ

     -- G প্রকার: পিছনের থ্রেড, এমবেডেড প্যানেল ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে

     -- GA প্রকার: সাইড থ্রেড, সরাসরি ইনলাইন পাইপলাইন মাউন্ট করা

সীমা নির্দেশক রিং সহ L মডেল

     -- লাল রিং: ঊর্ধ্ব সীমা / উচ্চ চাপ অ্যালার্ম থ্রেশহোল্ড

     -- সবুজ রিং: স্বাভাবিক নিরাপদ কাজের চাপের ব্যবধান

     -- হোয়াইট পয়েন্টার: রিয়েল-টাইম গতিশীল বায়ু চাপ মান

     -- মূল সুবিধা: যত্নশীল স্কেল পড়া ছাড়াই স্বজ্ঞাত চাক্ষুষ অবস্থার বিচার, সমাবেশ লাইন এবং কেন্দ্রীভূত মাল্টি-পয়েন্ট মনিটরিং ক্যাবিনেটের জন্য আদর্শ

ধাপে ধাপে নির্বাচন নির্দেশিকা

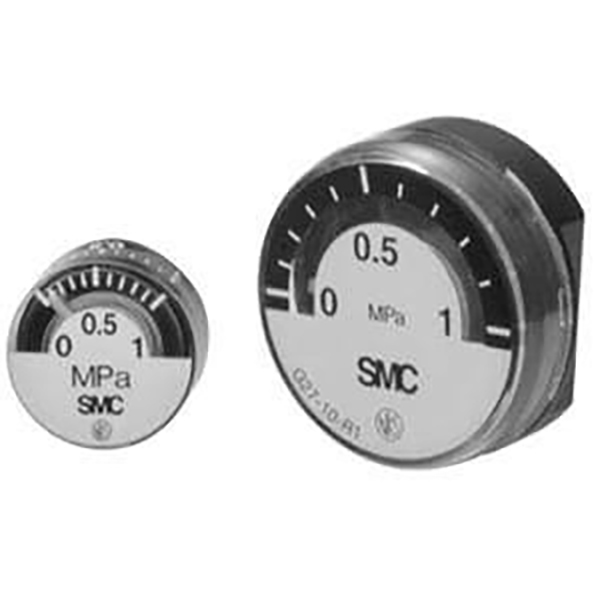

  1. ক্ষুদ্র ও সংকীর্ণ সীমিত স্থান: G15 / G27 (φ15 / φ26) নির্বাচন করুন

  2. সাধারণ স্ট্যান্ডার্ড বায়ুসংক্রান্ত সার্কিট: G36 / G46 (φ37.5 / φ42.5)

  3. চাক্ষুষ চাপ সতর্কতা প্রয়োজন: G36-L / G46-L রঙ সীমা রিং সঙ্গে

  4. দূর-দূরত্বের রিমোট পড়ার চাহিদা: বড় ডায়াল G53-L / G63-L (φ51 / φ63)

  5. ইনস্টলেশন মোড পার্থক্য

     -- সরাসরি পাইপলাইন মাউন্টিং → GA সাইড থ্রেড সিরিজ

     -- ইকুইপমেন্ট কন্ট্রোল প্যানেল এমবেডেড মাউন্টিং → জি রিয়ার থ্রেড সিরিজ

জনপ্রিয় স্ট্যান্ডার্ড মডেল দ্রুত রেফারেন্স

     -- G27-10-R1: φ26 ডায়াল, 1.0MPa রেঞ্জ, R1/16 থ্রেড

     -- G36-10-01: φ37.5 রিয়ার থ্রেড, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 রিয়ার থ্রেড, 1.0MPa, R1/4

     -- G46-L-10-02: φ42.5 রিয়ার থ্রেড, লাল-সবুজ লিমিট রিং, 1.0MPa, R1/4

এক বাক্যের সারাংশ

     SOLH G সিরিজের বায়ুসংক্রান্ত চাপ পরিমাপক কভার φ15~φ63 সম্পূর্ণ ডায়াল মাপের রিয়ার/সাইড থ্রেড দুটি মাউন্টিং স্টাইল, ঐচ্ছিক L টাইপ রঙের সীমা সতর্কতা রিং, 0.2~1.5MPa সম্পূর্ণ চাপ পরিসীমা এবং তামা-মুক্ত পরিচ্ছন্ন সংস্করণ, সমস্ত শিল্প অটোমেশন pneu-এর জন্য আদর্শ বায়ুচাপ পর্যবেক্ষণ আনুষঙ্গিক।
