ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH

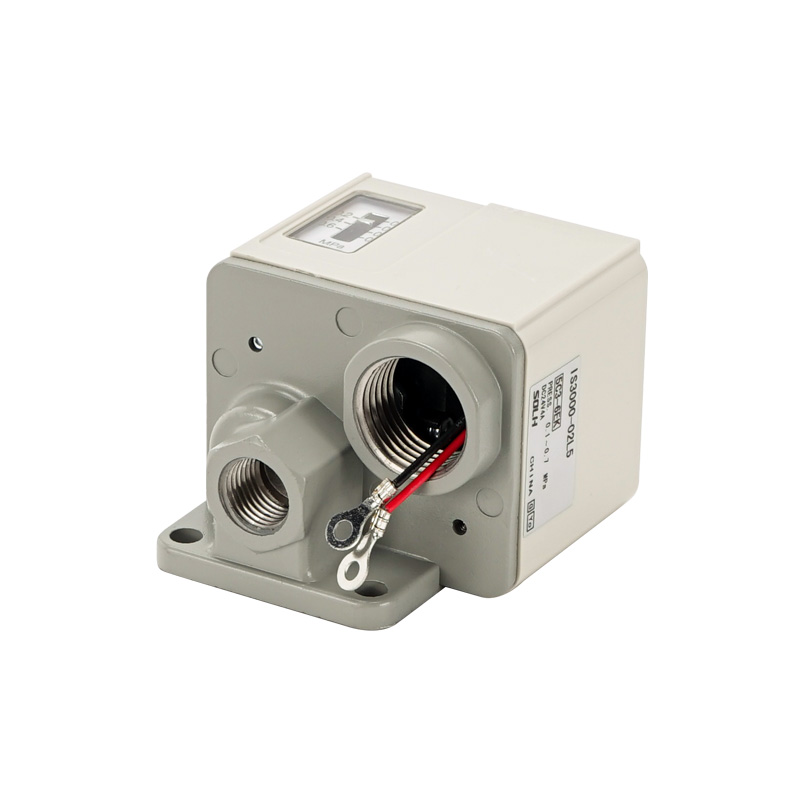

SOLH IS3000 সিরিজ হল একটি ক্লাসিক পিস্টন-চালিত যান্ত্রিক মাইক্রো প্রেসার সুইচ। এটি একটি স্প্রিং পিস্টনের উপর কাজ করে বায়ুচাপের মাধ্যমে একটি অভ্যন্তরীণ মাইক্রো যোগাযোগ সুইচকে ঠেলে দেয়, শক্তিশালী সরাসরি বৈদ্যুতিক আউটপুট সরবরাহ করে। প্রধানত IS10 রিড সুইচ সিরিজের মতো একই গ্রেড এবং সামঞ্জস্যপূর্ণ প্রতিস্থাপনের জন্য ওভার/চাপের সুরক্ষা এবং স্বয়ংক্রিয় ট্রিগার নিয়ন্ত্রণের জন্য এয়ার সার্কিট ব্যবহার করা হয়। ভারী কম্পন পরিবেশের জন্য উপযুক্ত যেখানে ইলেকট্রনিক ডিজিটাল সুইচগুলি অস্থির।
1. অপারেটিং নীতি
-- কম্প্রেসড এয়ার স্প্রিং-লোডেড পিস্টনকে ধাক্কা দেয়; একবার বায়ুর চাপ প্রিসেট থ্রেশহোল্ডে পৌঁছে গেলে, পিস্টন যান্ত্রিকভাবে বিল্ট-ইন মাইক্রো সুইচকে সক্রিয় করে কন্টাক্ট সার্কিট খুলতে বা বন্ধ করতে। হিস্টেরেসিস মানের নিচে চাপ নেমে গেলে, স্প্রিং পিস্টনকে রিসেট করে এবং মূল সুইচের অবস্থা পুনরুদ্ধার করে।
2. মূল কাঠামোগত উপাদান
-- টপ প্রেসার অ্যাডজাস্টমেন্ট নব: পাওয়ার সাপ্লাই ছাড়াই ট্রিগার চাপের ডাইরেক্ট রোটারি সেটিং
-- অন্তর্নির্মিত 1ab মাইক্রো সুইচ: ইউনিভার্সাল AC/DC লোড, সরাসরি PLC ইনপুট টার্মিনাল সংযোগ করুন বা ছোট সোলেনয়েড ভালভ চালান
-- স্নাতক চাপ দেখার উইন্ডো: রিয়েল-টাইম প্রিসেট চাপ পড়ার জন্য দৃশ্যমান MPa স্কেল
-- ডাই-কাস্ট অ্যালুমিনিয়াম হাউজিং: IP40 ধুলো সুরক্ষা, সাধারণ কারখানা কর্মশালার পরিবেশের জন্য উপযুক্ত
|
প্যারামিটার আইটেম |
স্ট্যান্ডার্ড স্পেসিফিকেশন |
| প্রযোজ্য মাধ্যম |
শুষ্ক বায়ু, নাইট্রোজেন এবং অন্যান্য অ-ক্ষয়কারী নিষ্ক্রিয় গ্যাস |
| সর্বোচ্চ অপারেটিং চাপ |
1.0 MPa |
| সামঞ্জস্যযোগ্য চাপ পরিসীমা |
0.1 ~ 0.7 MPa (স্ট্যান্ডার্ড নিউমেটিক সিস্টেমের সম্পূর্ণ কভারেজ) |
| হিস্টেরেসিস (মৃত ব্যান্ড) |
≤ 0.05 MPa |
| পুনরাবৃত্তিযোগ্যতা নির্ভুলতা |
±0.05 MPa |
| যোগাযোগ কনফিগারেশন |
1ab একক মেরু ডাবল থ্রো (NO / NC স্যুইচযোগ্য তারের) |
| যোগাযোগ লোড রেটিং |
স্ট্যান্ডার্ড টাইপ: AC/DC 100V 1AMicro লোড টাইপ (IS3010): DC 5V 1mA (পিএলসি এবং ক্ষুদ্রাকৃতির রিলেগুলির জন্য অপ্টিমাইজ করা হয়েছে) |
| পোর্ট থ্রেড সাইজ |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| অপারেটিং তাপমাত্রা |
-5 ~ 60 ℃ (এয়ার পাইপিংয়ের ভিতরে বরফের গঠন নেই) |
| সুরক্ষা ক্লাস |
IP40 ধুলো প্রতিরোধী |
| সেবা জীবন |
10 মিলিয়ন পর্যন্ত যান্ত্রিক সুইচিং চক্র |

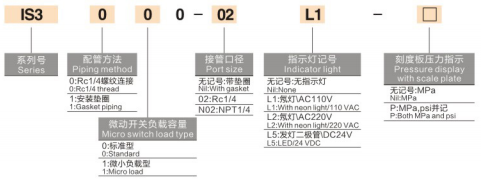

1. মডেলের উদাহরণ: IS3000-02-P
-- IS3000: বেস স্ট্যান্ডার্ড থ্রেডেড বডি সিরিজ
-- 02: পোর্ট থ্রেড কোড = Rc1/4; প্রত্যয় N02 = NPT1/4 আমেরিকান থ্রেড
-- P: অন্তর্নির্মিত নিয়ন সূচক আলো (খালি = আলো ছাড়া আদর্শ মডেল)
2. ডেরিভেটিভ বিশেষ মডেল
-- IS3100: গ্যাসকেট সারফেস মাউন্টিং ভেরিয়েন্ট, ইন্টিগ্রেটেড ম্যানিফোল্ড ইনস্টলেশনের জন্য মডুলার এয়ার সার্ভিস ইউনিট (AFC/AC সিরিজ) এর সাথে মিলেছে
-- IS3010: মাইক্রো লো-লোড ডেডিকেটেড মডেল, PLC কন্ট্রোলারের ক্ষুদ্র DC সিগন্যাল ইনপুটের জন্য অপ্টিমাইজ করা হয়েছে
1. শক ও কম্পন প্রতিরোধী হেভি-ডিউটি মেকানিক্যাল ডিজাইন
-- সলিড পিস্টন + মাইক্রো যোগাযোগ নির্মাণ, ভাইব্রেটর থেকে ক্রমাগত কম্পনের অধীনে স্থিতিশীল কর্মক্ষমতা, হাতুড়ি এবং স্ট্যাম্পিং সরঞ্জাম, কোন সংকেত প্রবাহ বা মিথ্যা ট্রিগারিং নেই।
2. পাওয়ার ছাড়াই সরল অন-সাইট ক্রমাঙ্কন
-- টপ রোটারি অ্যাডজাস্টমেন্ট নব + দৃশ্যমান স্নাতক উইন্ডো; কন্ট্রোল ক্যাবিনেটকে শক্তিশালী না করে চাপের থ্রেশহোল্ড অফলাইনে সেট করা যেতে পারে।
3. ওয়াইড এসি/ডিসি লোড সামঞ্জস্য
-- উচ্চ 1A কন্টাক্ট লোড ক্ষমতা মধ্যবর্তী রিলে বা ডিজিটাল PLC ইনপুট পয়েন্টের সাথে সরাসরি সংযোগ ছাড়াই ছোট সোলেনয়েড ভালভগুলিকে সরাসরি ড্রাইভ করার অনুমতি দেয়৷
4. আল্ট্রা-লো হিস্টেরেসিস
-- ম্যাক্স ডেড ব্যান্ড ≤0.05MPa, ধারাবাহিক ট্রিগার এবং রিসেট চাপ যাতে ঘন ঘন ডাউনস্ট্রিম সরঞ্জামের অন-অফ সাইক্লিং এড়াতে হয়।
1. প্রধান বায়ু উত্স নিম্ন চাপ সুরক্ষা
-- এয়ার ফিল্টার রেগুলেটর লুব্রিকেটর ইউনিটের ডাউনস্ট্রিম ইনস্টল করা হয়েছে; K/GT ভাইব্রেটর, BVP/SK নকিং হ্যামার এবং নিউম্যাটিক অ্যাকুয়েটরদের অপর্যাপ্ত থ্রাস্ট ক্ষতি থেকে রক্ষা করতে সরবরাহের চাপ 0.4MPa-এর নিচে নেমে গেলে অ্যালার্ম সিগন্যাল ট্রিগার করে।
2. সিলিন্ডার স্ট্রোক অবস্থান নিশ্চিতকরণ
-- সিলিন্ডার সম্পূর্ণরূপে প্রসারিত হওয়ার পরে, পরবর্তী উত্পাদন প্রক্রিয়া ধাপে ইন্টারলক করার জন্য সুইচ সংকেত পাঠাতে চেম্বারের চাপ প্রিসেট মান পর্যন্ত বেড়ে যায়।
3. ভাইব্রেটর সার্কিট নিরাপত্তা ইন্টারলক
-- অপারেটিং বায়ুচাপ নিরীক্ষণ করে; চাপ থ্রেশহোল্ডের নীচে নেমে গেলে XQ দ্রুত নিষ্কাশন ভালভের শক্তি কাটে যাতে চাপের অধীনে অপারেশনের কারণে ভাইব্রেটর বার্নআউট প্রতিরোধ করা যায়।
|
তুলনা আইটেম |
IS3000 মেকানিক্যাল মাইক্রো সুইচ |
IS10 নন-কন্টাক্ট রিড সুইচ |
ISE30A ইলেকট্রনিক ডিজিটাল সুইচ |
| ট্রিগার মেকানিজম |
পিস্টন যান্ত্রিক মাইক্রো যোগাযোগ অ্যাকচুয়েশন |
ম্যাগনেটিক রিড টিউব নন-কন্টাক্ট সেন্সিং |
উচ্চ নির্ভুলতা ইলেকট্রনিক চাপ সেন্সর |
| বৈদ্যুতিক লোড ক্ষমতা |
শক্তিশালী (1A @100V AC/DC, সরাসরি ভালভ ড্রাইভ) |
মাঝারি (0.5A @100V) |
দুর্বল (শুধুমাত্র নিম্ন-স্তরের PLC সিগন্যাল আউটপুট) |
| চাপ সেটিং পদ্ধতি |
টপ রোটারি নব + স্কেল উইন্ডো (কোন পাওয়ারের প্রয়োজন নেই) |
সাইড অ্যাডজাস্টমেন্ট স্ক্রু + ছোট আকারের উইন্ডো |
মাল্টি-কী ডিজিটাল মেনু প্যারামিটার সেটআপ |
| পরিমাপ নির্ভুলতা |
±0.05 MPa |
±0.05 MPa |
±0.2% FS অতি-উচ্চ নির্ভুলতা |
| সর্বোত্তম কাজের শর্তাবলী |
ভারী কম্পন, actuators সরাসরি ড্রাইভ |
সাধারণ কম কম্পন ভর সমাবেশ লাইন |
যথার্থ চাপ পর্যবেক্ষণ, বন্ধ-লুপ পিএলসি নিয়ন্ত্রণ |
SOLH IS3000 সিরিজের পিস্টন যান্ত্রিক বায়ুসংক্রান্ত চাপ সুইচ কম হিস্টেরেসিস, ভারী কম্পন প্রতিরোধ এবং উচ্চ যোগাযোগ লোড ক্ষমতা সহ, থ্রেডেড/গ্যাসকেট মাউন্ট এবং মাইক্রো-লোড PLC ভেরিয়েন্ট উপলব্ধ, ভাইব্রেটর, সিলিন্ডার স্টেশন এবং সাধারণ ক্ল্যাম্পিং সরঞ্জামগুলিতে এয়ার সার্কিট চাপ সুরক্ষা সুরক্ষা এবং স্বয়ংক্রিয় প্রক্রিয়া ট্রিগার সংকেতগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।
