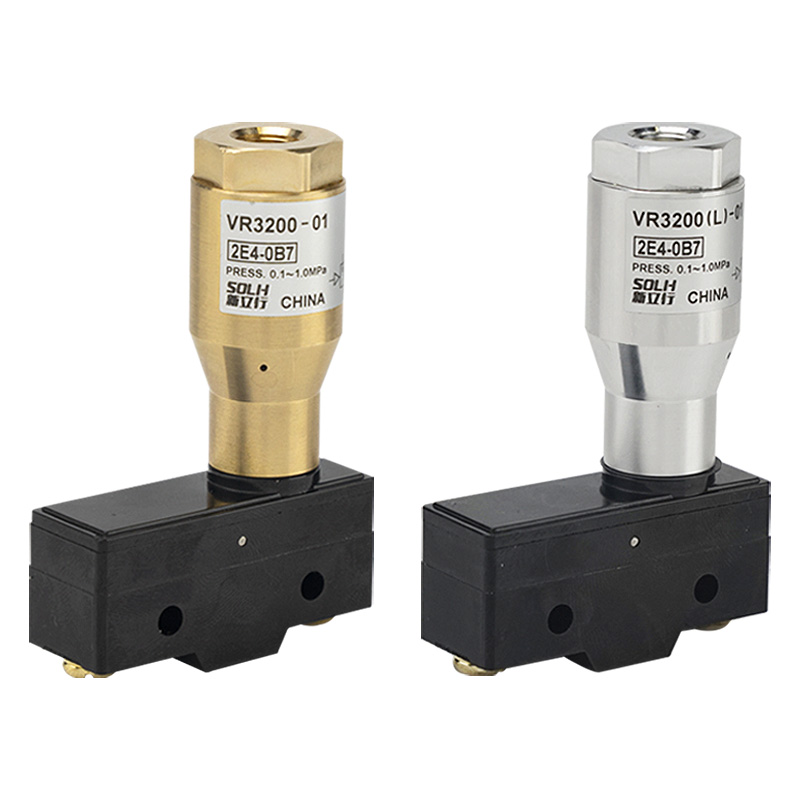

VR3200 / VR3201 সিরিজ বায়ুসংক্রান্ত-ইলেকট্রিক রিলে

ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

পণ্যের অবস্থান

     SOLH VR3200/3201 সিরিজ হল ক্লাসিক নিউম্যাটিক-ইলেকট্রিক রিলে, যা এয়ার প্রেসার সিগন্যাল সুইচ নামেও পরিচিত। তারা বায়ুসংক্রান্ত চাপ সংকেতগুলিকে বৈদ্যুতিক সুইচিং শুষ্ক পরিচিতিতে রূপান্তর করে, চাপ পর্যবেক্ষণ, ফল্ট অ্যালার্মিং, সুরক্ষা ইন্টারলক এবং স্বয়ংক্রিয় উত্পাদন লাইনে PLC-তে ডিজিটাল সিগন্যাল ইনপুটের জন্য ব্যাপকভাবে ব্যবহৃত হয়, বায়ুসংক্রান্ত পাইপলাইন এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার মধ্যে স্ট্যান্ডার্ড সিগন্যাল রূপান্তর ইন্টারফেস হিসাবে পরিবেশন করে।

মডেল শ্রেণীবিভাগ এবং মূল পার্থক্য

     -- VR3200-01: ওপেন ফ্রেম টাইপ, ওজন 130g, উন্মুক্ত টার্মিনাল ব্লক, শুকনো, ধুলো-মুক্ত ইনডোর ক্যাবিনেট পরিবেশের জন্য

     -- VR3201-01: IP44 ড্রিপ-প্রুফ সিল করা হাউজিং, ওজন 260g, সম্পূর্ণরূপে আবদ্ধ নির্মাণ, আর্দ্র, ধুলো ওয়ার্কশপ এবং উত্পাদন সরঞ্জামের জন্য উপযুক্ত

     -- VR3202-01: ডেডিকেটেড গ্রাউন্ডিং টার্মিনাল সহ IP44 ড্রিপ-প্রুফ, CE প্রত্যয়িত, ভারী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এবং রপ্তানি যন্ত্রপাতির জন্য আদর্শ

     -- পোর্ট কোড: 01 = স্ট্যান্ডার্ড Rc1/8 অভ্যন্তরীণ থ্রেড; NPT1/8 থ্রেড ঐচ্ছিক

ইউনিভার্সাল টেকনিক্যাল স্পেসিফিকেশন

  1. সামঞ্জস্যযোগ্য অপারেটিং চাপ পরিসীমা: 0.1 ~ 1.0 MPa (ফ্যাক্টরি প্রিসেট ট্রিগার চাপ ≈ 0.15MPa)

  2. পরিবেষ্টিত তাপমাত্রা: -5℃ ~ +60℃ (কোন আইসিং নেই)

  3. যোগাযোগের ফর্ম: 1AB (1 সাধারণত খোলা + 1 সাধারণত বন্ধ + সাধারণ COM)

  4. মাইক্রো সুইচ যোগাযোগ রেটিং (প্রতিরোধী / ইন্ডাকটিভ লোড):

     -- AC125V: 15A প্রতিরোধী, 3A প্রবর্তক

     -- AC250V: 15A প্রতিরোধী, 2.5A প্রবর্তক

     -- DC30V: 6A প্রতিরোধক, 1.5A প্রবর্তক

  5. ইন্টারফেস লেআউট: এয়ার ইনলেট Rc1/8; বৈদ্যুতিক স্ক্রু টার্মিনাল (সিল করা তারের জন্য Pg13.5 তারের গ্রন্থি দিয়ে সজ্জিত VR3201)

  6. উপাদান গঠন: ব্রাস ভালভ বডি, পিওএম পিস্টন, স্টেইনলেস স্টীল রিটার্ন স্প্রিং, এনবিআর সিলিং রিং

কাজের নীতি

  1. সংকুচিত বায়ু পোর্ট IN-এ প্রবেশ করে এবং পিস্টনকে ঠেলে বসন্তকে সংকুচিত করে, যান্ত্রিকভাবে বিল্ট-ইন মাইক্রো সুইচটিকে ট্রিগার করে একবার চাপ প্রিসেট থ্রেশহোল্ড অতিক্রম করে।

  2. যোগাযোগ স্যুইচিং যুক্তি:

     -- চাপ ≥ সেট মান: কোন বন্ধ, NC খোলা

     -- চাপ ＜ সেট মান: কোন খোলা নেই, NC বন্ধ

  3. সম্পূর্ণ যান্ত্রিক গঠন, কোন বাহ্যিক বিদ্যুৎ সরবরাহের প্রয়োজন নেই। বিস্ফোরণ-প্রবণ এবং অ-বৈদ্যুতিক বিপজ্জনক অঞ্চলগুলির জন্য অভ্যন্তরীণভাবে নিরাপদ এবং স্থিতিশীল।

দ্রুত নির্বাচন নির্দেশিকা

     -- VR3200-01: কম খরচে, শুকনো ইনডোর ক্যাবিনেট ইনস্টলেশন

     -- VR3201-01: আর্দ্র/ধুলোবালি মেশিন টুলস, অ্যাসেম্বলি লাইন, আধা-আউটডোর সরঞ্জাম

     -- VR3202-01: CE সার্টিফিকেশন + গ্রাউন্ডিং সুরক্ষা, ভারী EMC হস্তক্ষেপ, সম্পূর্ণ মেশিন রপ্তানি

     -- চাপ সামঞ্জস্য: ফ্যাক্টরি ডিফল্ট ট্রিগার চাপ 0.15MPa, শীর্ষ সমন্বয় স্ক্রু মাধ্যমে ফাইন টিউন

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     -- সিলিন্ডার স্ট্রোক এবং ক্ল্যাম্পিং চাপ সনাক্তকরণ: ওয়ার্কপিস ক্ল্যাম্পিং নিশ্চিতকরণ, ওভারলোড অ্যালার্ম

     -- ভ্যাকুয়াম চক নেতিবাচক চাপ প্রতিক্রিয়া: শোষণ এবং workpiece পতনশীল ক্ষতি সনাক্তকরণ

     -- প্রধান বায়ু উত্স নিম্ন চাপ সতর্কতা: বায়ু সংকোচকারী ব্যর্থতা এবং পাইপলাইন ফুটো পর্যবেক্ষণ

     -- বায়ুসংক্রান্ত বল ভালভ এবং প্রজাপতি ভালভ খোলা/বন্ধ রাষ্ট্র প্রতিক্রিয়া

     -- ইলেকট্রনিক সেন্সর ছাড়াই বিস্ফোরণ-প্রমাণ কর্মশালার জন্য বায়ুসংক্রান্ত সংকেত রূপান্তর

SOLH ইন্টারচেঞ্জ সুবিধা

     SOLH VR3200/3201 সিরিজগুলি সামগ্রিক মাত্রা, পোর্ট থ্রেড, যোগাযোগের পরামিতি এবং সামঞ্জস্যযোগ্য চাপ পরিসরে SMC সমতুল্য মডেলগুলির সাথে সম্পূর্ণ ড্রপ-ইন সামঞ্জস্যপূর্ণ। প্রতিযোগিতামূলক মূল্য এবং স্বল্প লিড টাইম গ্রাহকদের ব্যাপক উৎপাদন খরচ কমাতে সাহায্য করে।

টার্মিনাল তারের সংজ্ঞা

     -- COM: সাধারণ পাবলিক টার্মিনাল

     -- NO: সাধারণত খোলা, বায়ুচাপ প্রিসেট মান পৌঁছালে সঞ্চালিত হয়

     --NC：সাধারণত বন্ধ, প্রিসেট থ্রেশহোল্ডের নিচে বায়ুর চাপ হলে সঞ্চালিত হয়

এক বাক্যের সারাংশ

     SOLH VR3200/3201 শক্তি-মুক্ত যান্ত্রিক বায়ুসংক্রান্ত-ইলেকট্রিক রিলে বায়ুচাপ সংকেতকে 1NO+1NC শুষ্ক যোগাযোগের সংকেতগুলিতে রূপান্তরিত করে সামঞ্জস্যযোগ্য 0.1~1.0MPa ট্রিগার চাপ সহ, খোলা ফ্রেমে উপলব্ধ, IP44 ড্রিপ-প্রুফ এবং CE গ্রাউন্ডেড সংস্করণ PLC ইন্টারলক, ভ্যাকুয়াম আল মনিটরিং এবং এয়ারআর্ম নিয়ন্ত্রণের জন্য।
