RPB1011 সিরিজ ডায়াফ্রাম পাম্প (PB1000A বিল্ট-ইন সোলেনয়েড ভালভ টাইপ)

ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

পণ্যের অবস্থান

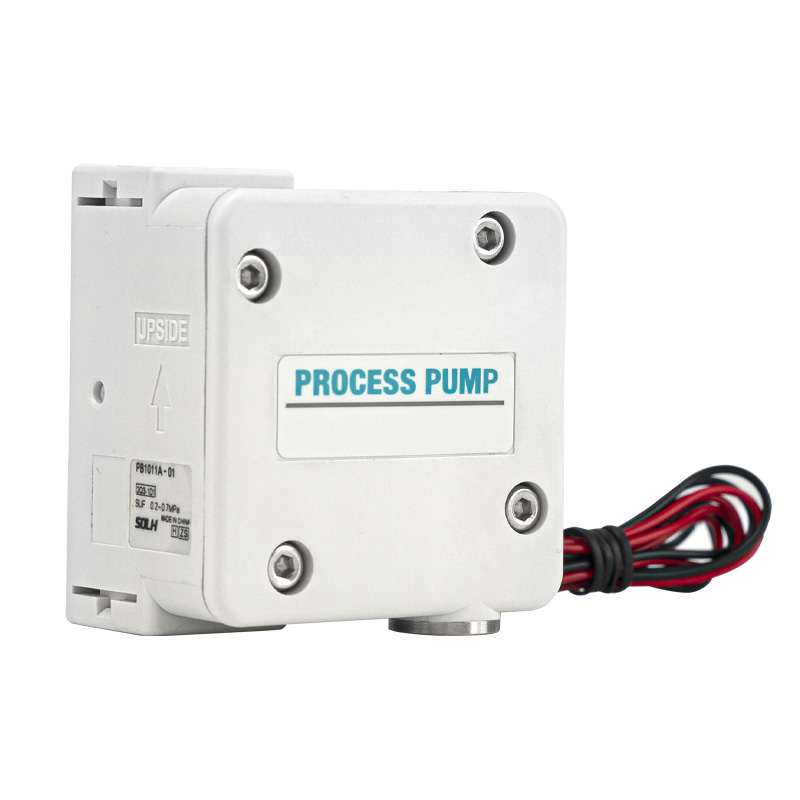

     SOLH PB1011A অন্তর্নির্মিত সোলেনয়েড ভালভ সহ PB1000A ক্ষুদ্র একক-অভিনয় বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প সিরিজের অন্তর্গত। এটিতে কমপ্যাক্ট আউটলাইন, সম্পূর্ণ জারা প্রতিরোধ এবং শূন্য শ্যাফ্ট সিল ফুটো বৈশিষ্ট্য রয়েছে। রাসায়নিক দ্রাবক, বিশুদ্ধ জল, চিকিৎসা তরল এবং বিকারক মাইক্রো থেকে মাঝারি প্রবাহ সরবরাহের জন্য ডিজাইন করা হয়েছে, এটি একটি কম্প্যাক্ট নির্ভুল ডোজিং পাম্প যা সূক্ষ্ম রাসায়নিক, সেমিকন্ডাক্টর এবং বায়োটেক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

মডেল শ্রেণীবিভাগ এবং ড্রাইভ মোড

     --  PB1011A: বিল্ট-ইন ইন্টিগ্রেটেড 3-পোর্ট সোলেনয়েড ভালভ (DC24V), সরাসরি বৈদ্যুতিক সংকেত নিয়ন্ত্রণ, প্লাগ-এন্ড-প্লে ওয়্যারিং

     --  PB1013A: বাহ্যিক বায়ু পাইলট প্রকার, স্বাধীন বহিরাগত সোলেনয়েড ভালভ দ্বারা চালিত

     --  পোর্ট সাইজ প্রত্যয়: 01 = Rc1/8 স্ট্যান্ডার্ড ফ্লুইড পোর্ট

     --  সাধারণ সম্পূর্ণ মডেল: PB1011A-01; PB1011A-01-B (মাউন্টিং ফুট ব্র্যাকেট সহ); PB1011A-01-N (NPT থ্রেড পোর্ট)

কোর টেকনিক্যাল স্পেসিফিকেশন (PB1011A)

     -- ড্রাইভ ইউনিট: অন্তর্নির্মিত 3/2 সোলেনয়েড ভালভ, DC24V, বিদ্যুৎ খরচ 0.35W

     --  প্রবাহ পরিসীমা: 8～2000 mL/min (0.12～120 L/h)

     --  ডিসচার্জ কাজের চাপ: 0～0.6 MPa

     --  শুকনো সাকশন লিফট: সর্বোচ্চ 2.5 মি

     -- অপারেটিং ফ্লুইড তাপমাত্রা: 0～50℃ (পাম্প চেম্বারের ভিতরে আইসিং নেই)

     -- সর্বোচ্চ অনুমোদিত তরল সান্দ্রতা: 100 mPa·s

     -- সাপ্লাই এয়ার প্রেসার রেঞ্জ: 0.2～0.7 MPa

     -- বায়ু খরচ: ≤40 L/min (ANR)

     -- সামগ্রিক মাত্রা এবং ওজন: 60×60×41 মিমি, প্রায়। 170 গ্রাম

     -- অপারেটিং নয়েজ: ≤64 dB(A); মিলে যাওয়া সাইলেন্সার দিয়ে শব্দ আরও কমে গেছে

     -- ডায়াফ্রাম সার্ভিস লাইফ: 30 মিলিয়ন পর্যন্ত সুইচিং চক্র

ভেজা অংশ উপাদান কনফিগারেশন

      -- পাম্প বডি: পলিপ্রোপিলিন পিপি / SUS316 স্টেইনলেস স্টীল ঐচ্ছিক

     -- ডায়াফ্রাম এবং চেক ভালভ কোর: কম্পোজিট PTFE + PP

     --সিলিং উপাদান: FKM ফ্লুরো রাবার, অ্যাসিড, ক্ষার এবং জৈব দ্রাবকের অসামান্য প্রতিরোধ

     -- উপাদানের সুবিধা: খাদবিহীন সীল নকশা মাঝারি ফুটো দূর করে; রাসায়নিক সমাধান, বিশুদ্ধ জল, চিকিৎসা বিকারক এবং হালকা অ্যাসিড/ক্ষার তরল জন্য সম্পূর্ণ জারা প্রতিরোধের.

কাজের নীতি (PB1011A বৈদ্যুতিক নিয়ন্ত্রণ প্রকার)

     -- সোলেনয়েড এনার্জাইজড অন: সংকুচিত বাতাস ড্রাইভ চেম্বারে প্রবেশ করে, ডায়াফ্রামকে বাম দিকে ঠেলে দেয়; পাম্প চেম্বারের ভিতরের তরল উপরের ওয়ান-ওয়ে ভালভের মাধ্যমে নিঃসৃত হয়।

     -- সোলেনয়েড ডি-এনার্জাইজড অফ: ড্রাইভ চেম্বার বাতাস নিঃশেষ করে; অন্তর্নির্মিত স্প্রিং ফোর্সের অধীনে ডায়াফ্রাম ডানদিকে রিসেট করে; নতুন তরল নিম্ন খাঁড়ি চেক ভালভ মাধ্যমে পাম্প গহ্বর মধ্যে স্তন্যপান করা হয়.

     -- উচ্চ-ফ্রিকোয়েন্সি সোলেনয়েড অন/অফ চক্র (1～10 Hz) ক্রমাগত তরল স্তন্যপান ও স্রাব উপলব্ধি করে; আউটপুট প্রবাহ সুইচিং ফ্রিকোয়েন্সি পরিবর্তন করে সুনির্দিষ্টভাবে সামঞ্জস্য করা যেতে পারে।

ইনস্টলেশন এবং পাইপিং প্রয়োজনীয়তা

  1. বাধ্যতামূলক ইনস্টলেশন নিয়ম

     -- ফ্লুইড আউটলেট পোর্ট (আউট) পাম্প চেম্বারের ভিতরে এয়ার লক এড়াতে অবশ্যই উপরের দিকে মুখ করতে হবে যার ফলে প্রবাহে ব্যাঘাত ঘটে।

 2. পোর্ট ডেফিনিশন এবং থ্রেড স্পেক

     -- ফ্লুইড ইন/আউট প্রধান পোর্ট: স্ট্যান্ডার্ড Rc1/8", NPT1/8 ঐচ্ছিক

     -- এয়ার সাপ্লাই SUP পোর্ট: M5×0.8 থ্রেড

     -- Exhaust EXH পোর্ট: M5×0.8 থ্রেড, AN05-M5 ক্ষুদ্র সাইলেন্সারের সাথে সামঞ্জস্যপূর্ণ

  3. মাউন্ট গর্ত

     -- 2 × M4 স্ক্রু গর্ত 6 মিমি গভীরতার সাথে; বা গর্ত মাধ্যমে φ4.5; নিবেদিত পাদদেশ বন্ধনী আনুষঙ্গিক KT-PB1A-5 নির্দিষ্ট সরঞ্জাম ইনস্টলেশনের জন্য উপলব্ধ.

সাধারণ শিল্প প্রয়োগের পরিস্থিতি

     -- সেমিকন্ডাক্টর এবং পিভি উত্পাদন: রাসায়নিক দ্রাবক স্থানান্তর, তরল সঞ্চালন লুপ পরিষ্কার করা

     -- চিকিৎসা ও জৈব রাসায়নিক সরঞ্জাম: বিকারক, বাফার দ্রবণ এবং জৈবিক তরল মাইক্রো ডেলিভারি

     -- মুদ্রণ এবং প্যাকেজিং যন্ত্রপাতি: কালি, আঠালো আঠালো স্বয়ংক্রিয় ফিডিং সিস্টেম

     -- পরিবেশ সুরক্ষা এবং জল চিকিত্সা: রাসায়নিক এজেন্ট ডোজ, বর্জ্য জল নমুনা সংগ্রহ

     -- সাধারণ অটোমেশন শিল্প: কাটিং ফ্লুইড, ক্লিনিং এজেন্ট এবং হালকা তেল পরিবহন

মডেল নির্বাচন নির্দেশিকা

     --প্রবাহের মিল: প্রবাহের জন্য PB1011A নির্বাচন করুন ≤2000 mL/min; বিশেষ সংযোগ নিয়ন্ত্রণ পরিস্থিতির জন্য PB1013A এয়ার পাইলট মডেল (সর্বোচ্চ প্রবাহ 1000 মিলি/মিনিট)

     -- ভেজা উপাদান নির্বাচন: সাধারণ দুর্বল রাসায়নিক তরল জন্য পিপি পাম্প শরীর; শক্তিশালী ক্ষয়কারী দ্রাবকের জন্য SUS316 + PTFE কম্বো

     -- কন্ট্রোল মোড: বৈদ্যুতিক সরাসরি নিয়ন্ত্রণ PB1011A চয়ন করুন; সরঞ্জাম বাহ্যিক ইন্টারলক সংযোগ PB1013A এয়ার পাইলট টাইপ চয়ন করুন

     -- অক্জিলিয়ারী আনুষাঙ্গিক: চলমান শব্দ কমাতে নিষ্কাশন পোর্টে সাইলেন্সার ইনস্টল করুন; দীর্ঘমেয়াদী স্থায়ী ইনস্টলেশনের জন্য পা বন্ধনী ম্যাচ

SOLH ইন্টারচেঞ্জ সুবিধা

     SOLH-PB1011 সিরিজটি সামগ্রিক মাত্রা, পোর্ট থ্রেড লেআউট এবং সমস্ত পারফরম্যান্স প্যারামিটার, উচ্চতর খরচ কর্মক্ষমতা সহ পাইপলাইন পরিবর্তন ছাড়াই সরাসরি ড্রপ-ইন প্রতিস্থাপনে SMC মূল PB1011 সিরিজের সাথে সম্পূর্ণ মেলে।

এক বাক্যের সারাংশ

     SOLH PB1011A ক্ষুদ্রাকৃতির অন্তর্নির্মিত সোলেনয়েড বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প শ্যাফ্ট-সিল-মুক্ত লিক-প্রুফ PTFE/FKM জারা প্রতিরোধী ভেজা অংশ গ্রহণ করে, 8~2000mL/min মাইক্রো-মাঝারি প্রবাহ ডোজ সমর্থন করে, বৈদ্যুতিক ইন্টিগ্রেটেড সোলেনয়েড এবং বাহ্যিক পাম্প পাম্পের জন্য কম্প্র্যাক্ট ট্রান্সফারের জন্য উপলব্ধ। চিকিৎসা, মুদ্রণ এবং পরিবেশগত বিকারক বিতরণ সিস্টেম.
