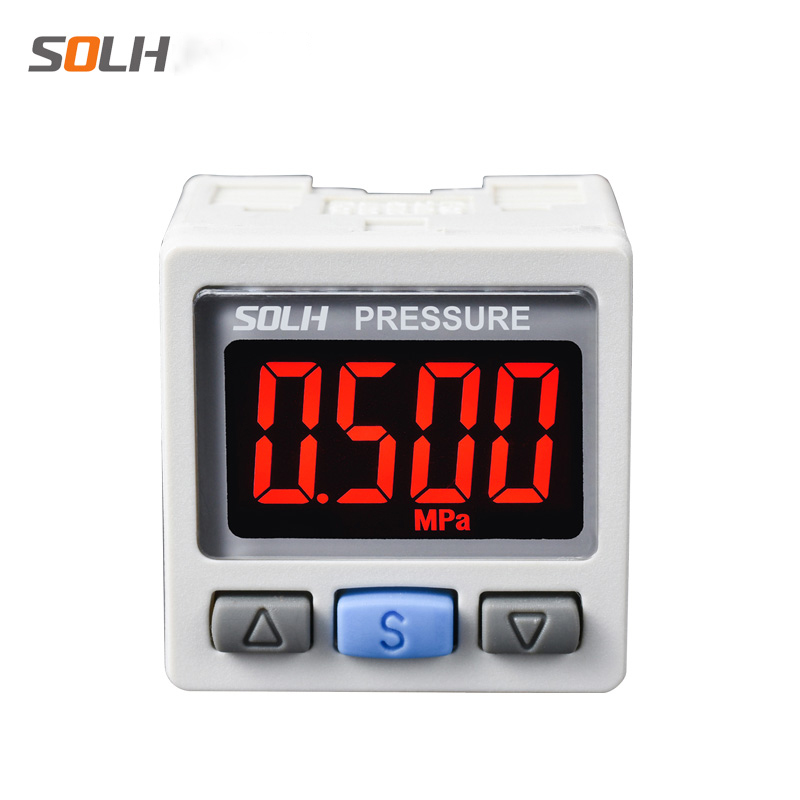

ZSE30A(F) / ISE30A সিরিজ উচ্চ নির্ভুল ডুয়াল-কালার ডিজিটাল প্রেসার সুইচ

ব্র্যান্ড:রিচ প্রযুক্তি দ্বারা SOLH

পণ্যের অবস্থান

     SOLH ZSE30A(F) / ISE30A সিরিজের উচ্চ-নির্ভুল ডিজিটাল চাপ সুইচগুলি রিয়েল-টাইম চাপ পর্যবেক্ষণ, থ্রেশহোল্ড অ্যালার্ম এবং সমস্ত বায়ুসংক্রান্ত সার্কিটের বন্ধ-লুপ সংকেত নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। ভ্যাকুয়াম, যৌগিক মিশ্র চাপ এবং স্ট্যান্ডার্ড ইতিবাচক চাপ কাজের অবস্থার সাথে সামঞ্জস্যপূর্ণ। মূল সুবিধার মধ্যে রয়েছে ±0.2% FS অতি-উচ্চ নির্ভুলতা, ডুয়াল-কালার লাল/সবুজ LCD ডিসপ্লে এবং এক-ক্লিক ব্যাচ প্যারামিটার কপি ফাংশন, স্বয়ংক্রিয় বায়ুসংক্রান্ত সিস্টেমের "ভিজ্যুয়াল মনিটরিং আই" হিসাবে কাজ করে।

চাপ পরিমাপ পরিসীমা দ্বারা সিরিজ শ্রেণীবিভাগ

মূল প্রযুক্তিগত স্পেসিফিকেশন (উচ্চ নির্ভুলতা গ্রেড)

  1. ডিসপ্লে ইউনিট: 4-সংখ্যার LCD স্ক্রিন, ডুয়াল কালার অটো সুইচ (সবুজ/লাল); OUT1 সবুজের সাথে মিলে যায়, OUT2 লালের সাথে মিলে যায়

  2. পরিমাপের নির্ভুলতা: ±0.2% FS @25℃, রেজোলিউশন 1/1000 সম্পূর্ণ স্কেল পর্যন্ত

  3. সিগন্যাল আউটপুট বিকল্প

     -- সুইচ সংকেত: 2-চ্যানেল NPN / PNP ওপেন কালেক্টর ট্রানজিস্টর আউটপুট (OUT1 এবং OUT2)

     -- এনালগ সংকেত (ঐচ্ছিক): 1~5V ভোল্টেজ আউটপুট বা 4~20mA বর্তমান আউটপুট

  4. পাওয়ার সাপ্লাই: 12~24 VDC ±10% প্রশস্ত ভোল্টেজ পরিসীমা

  5. অতিরিক্ত চাপ সহ্য করার ক্ষমতা

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A ইতিবাচক চাপ মডেল: 1.5 MPa

  8. সুরক্ষা ক্লাস: IP40 ডাস্টপ্রুফ

  9. অপারেটিং পরিবেষ্টিত তাপমাত্রা: 0 ~ 50℃

  10. এক্সক্লুসিভ ফাংশন: এক-ক্লিক প্যারামিটার কপি, 1 মাস্টার ইউনিট থেকে সর্বোচ্চ 10 স্লেভ ইউনিটে সেটিংস কপি করুন, ব্যাচ সরঞ্জাম ডিবাগিংয়ের সময় প্যারামিটার সেটিং ত্রুটিগুলি কার্যকরভাবে এড়ান

সম্পূর্ণ মডেল নামকরণের নিয়ম

  মডেলের উদাহরণ: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: সিরিজ চাপের ধরন শনাক্তকারী

     -- 01: পোর্ট থ্রেড স্পেসিফিকেশন = M5 অভ্যন্তরীণ থ্রেড (R1/8)

     -- এন / পি: আউটপুট ট্রানজিস্টর টাইপ স্যুইচ করুন

        N = NPN খোলা সংগ্রাহক; P = PNP খোলা সংগ্রাহক

     -- M / C / D: আউটপুট সংমিশ্রণ সংজ্ঞা

        M = 2 স্বাধীন সুইচ আউটপুট চ্যানেল শুধুমাত্র

        C = 1 সুইচ চ্যানেল + 1~5V অ্যানালগ ভোল্টেজ আউটপুট

        D = 1 সুইচ চ্যানেল + 4~20mA এনালগ বর্তমান আউটপুট

ডুয়াল-কালার এলসিডি ডিসপ্লে লজিক

     -- সবুজ ব্যাকলাইট: ব্যবহারকারীর প্রিসেট স্বাভাবিক কাজের পরিসরের মধ্যে প্রকৃত চাপ

     -- লাল ব্যাকলাইট: চাপ উপরের / নিম্ন অ্যালার্ম থ্রেশহোল্ড অতিক্রম করে (অতি চাপ / নিম্নচাপ সতর্কতা)

     -- 4টি সামঞ্জস্যযোগ্য ডিসপ্লে মোড: স্ট্যান্ডার্ড লজিক সমর্থন করুন (সাধারণ সবুজ, অস্বাভাবিক লাল) বা প্রয়োজন অনুযায়ী বিপরীত রঙ পরিবর্তন করার যুক্তি

সাধারণ শিল্প প্রয়োগের পরিস্থিতি

  1. বায়ুসংক্রান্ত সিলিন্ডার এবং ওয়ার্কপিস ক্ল্যাম্পিং সার্কিট

     ক্ল্যাম্পিং চাপ থ্রেশহোল্ড 0.5~0.7MPa সেট করুন; প্রক্রিয়াকরণের সময় ওয়ার্কপিস আলগা হওয়া রোধ করতে চাপ কম সীমার নিচে নেমে গেলে লাল অ্যালার্ম সংকেত ট্রিগার করুন।

  2. ভ্যাকুয়াম সাকশন হ্যান্ডলিং স্টেশন (ZSE30A ভ্যাকুয়াম ডেডিকেটেড মডেল)

     নির্ভরযোগ্য শোষণ থ্রেশহোল্ড সেট করুন ≤ -80kPa; স্থানান্তরের সময় ওয়ার্কপিস বন্ধ হয়ে যাওয়া এড়াতে ভ্যাকুয়াম ডিগ্রি খারাপ হলে অবিলম্বে আউটপুট অ্যালার্ম সিগন্যাল।

পারফরম্যান্স তুলনা বনাম সাধারণ যান্ত্রিক চাপ সুইচ

ধাপে ধাপে নির্বাচন নির্দেশিকা

     -- শুধুমাত্র ভ্যাকুয়াম বা মিশ্র ভ্যাকুয়াম + মাইক্রো পজিটিভ প্রেসার → ZSE30AF সার্বজনীন যৌগিক চাপের মডেল বেছে নিন

     -- স্ট্যান্ডার্ড সাধারণ বায়ুসংক্রান্ত সার্কিট (0.4~0.7MPa এয়ার সাপ্লাই) → সবচেয়ে জনপ্রিয় মডেল ISE30A-01-N-M

     -- পিএলসি দ্বারা রিয়েল-টাইম ক্রমাগত চাপ ডেটা সংগ্রহের প্রয়োজন → সি (1~5V ভোল্টেজ) বা ডি (4~20mA বর্তমান) এনালগ আউটপুট ভেরিয়েন্ট নির্বাচন করুন

এক বাক্যের সারাংশ

     SOLH ZSE30A ভ্যাকুয়াম, ZSE30AF যৌগ এবং ISE30A পজিটিভ প্রেসার ডিজিটাল সুইচ বৈশিষ্ট্য ±0.2% FS উচ্চ নির্ভুল ডুয়াল-কালার এলসিডি, 2-চ্যানেল NPN/PNP সুইচ + ঐচ্ছিক 1~5V/4~20mA অ্যানালগ আউটপুট সহ এক-ক্লিকের জন্য প্যারামিটার এবং প্রশস্ত চাপের জন্য ব্যাট-ক্লিক কপি করা স্বয়ংক্রিয় বায়ুসংক্রান্ত সরঞ্জামে পর্যবেক্ষণ এবং অ্যালার্ম।
