ব্র্যান্ড: Richge প্রযুক্তি দ্বারা SOLH
SOLH IS10 সিরিজ হল নন-কন্টাক্ট রিড টিউব (শুকনো খাগড়া) যান্ত্রিক চাপ সুইচ, স্ট্যান্ডার্ড বায়ুসংক্রান্ত সার্কিটের জন্য মৌলিক চাপ পর্যবেক্ষণ উপাদান। সাধারণ কমপ্যাক্ট কাঠামো এবং অতি-নির্ভরযোগ্য দীর্ঘ-সাইকেল কর্মক্ষমতা সমন্বিত, এটি রিয়েল-টাইম এয়ার প্রেসার সনাক্তকরণ এবং ইন্টারলক সিগন্যাল আউটপুটের জন্য FRL এয়ার ফিল্টার রেগুলেটর লুব্রিকেটর থ্রি-ইউনিটের সাথে ব্যাপকভাবে মিলে যায়।
1. অপারেটিং নীতি
-- সংকুচিত বায়ু পিস্টনকে বসন্তের উত্তেজনার বিরুদ্ধে ঠেলে দেয়, পিস্টনের অন্তর্নির্মিত চুম্বক চৌম্বকীয় ট্রিগার এবং সার্কিট পরিবাহী সম্পূর্ণ করতে রিড টিউবের কাছাকাছি চলে যায়। বায়ুর চাপ রিসেট থ্রেশহোল্ডের নিচে নেমে গেলে, বসন্ত পিস্টনকে পিছনে ঠেলে দেয়, চুম্বক রিড টিউব থেকে দূরে সরে যায় এবং সার্কিট কেটে যায়।
2. মূল কাঠামোগত অংশ
-- সমন্বিত স্থায়ী চুম্বক সহ পিস্টন: বায়ুচাপ স্থানচ্যুতি অনুভব করে
-- রিড টিউব (শুকনো রিড সুইচ): অ-যোগাযোগ চৌম্বকীয় কার্যকারিতা, শূন্য যান্ত্রিক যোগাযোগ ঘর্ষণ
-- প্রেসার অ্যাডজাস্টমেন্ট স্ক্রু: স্ক্রু ড্রাইভার সহ ম্যানুয়াল সেট ট্রিগার থ্রেশহোল্ড
-- যান্ত্রিক স্নাতক ভিউইং উইন্ডো: MPa ইউনিটে প্রিসেট প্রেসার মানের সরাসরি রিডআউট
|
প্যারামিটার আইটেম |
স্ট্যান্ডার্ড স্পেসিফিকেশন |
| সর্বোচ্চ অপারেটিং চাপ |
0.7 এমপিএ |
| সামঞ্জস্যযোগ্য চাপ পরিসীমা |
স্ট্যান্ডার্ড: 0.1 ~ 0.4 MPa; ঐচ্ছিক বিস্তৃত পরিসর: 0.1 ~ 0.6 MPa |
| হিস্টেরেসিস ডেড ব্যান্ড |
≤ 0.08 MPa |
| পজিশনিং নির্ভুলতা পুনরাবৃত্তি করুন |
±0.05 MPa |
| যোগাযোগ রেটিং |
1A, AC/DC 100V এর অধীনে প্রযোজ্য |
| বৈদ্যুতিক পরিষেবা জীবন |
5 মিলিয়ন সুইচিং চক্র |
| সুরক্ষা গ্রেড |
IP40 ডাস্টপ্রুফ |
| পোর্ট থ্রেড সাইজ |
R1/8 (মডেল IS10-01S) |
| তারের আউটলেট |
স্ট্যান্ডার্ড 0.5m সরাসরি সীসা তারের; ঐচ্ছিক 3m / 5m বর্ধিত তারের |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা |
-5 ~ 60℃ (এয়ার পাইপলাইনের ভিতরে আইসিং নেই) |

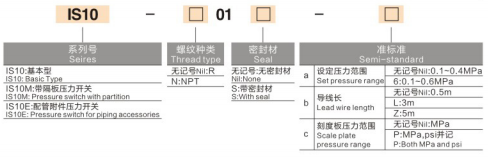

বিভিন্ন লেআউট চাহিদার জন্য দুটি মূলধারার ইনস্টলেশন কাঠামো:

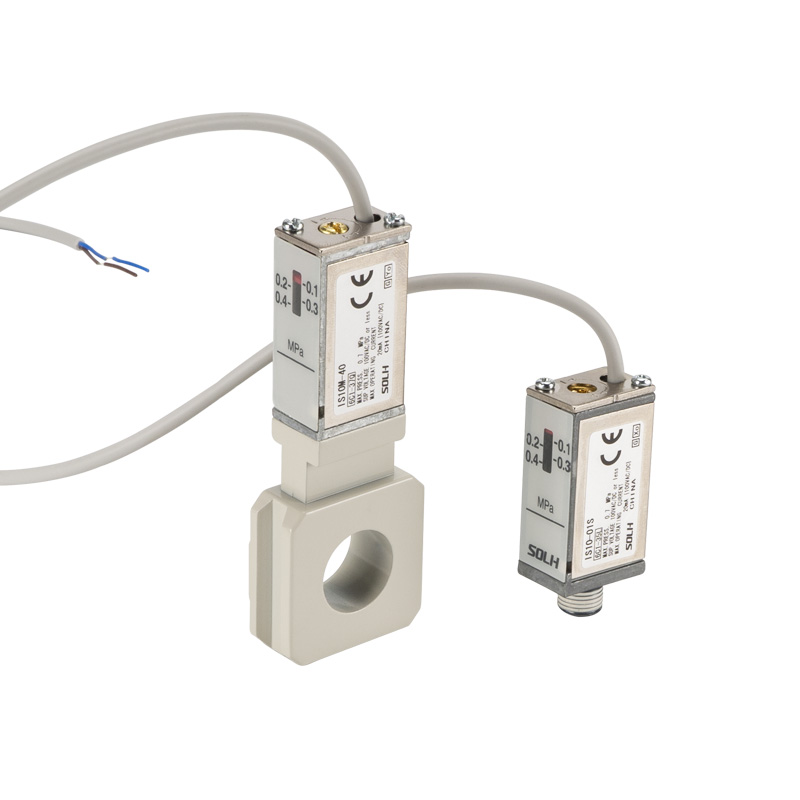

1. ইনলাইন থ্রেড মাউন্ট টাইপ (IS10-01S)
-- R1/8 থ্রেড পোর্টের মাধ্যমে সরাসরি স্ক্রু ইনস্টলেশন, একক সিলিন্ডার, সোলেনয়েড ভালভ আউটলেট এবং মিনি পৃথক এয়ার সার্ভিস ইউনিটের সাথে সামঞ্জস্যপূর্ণ।
2. ম্যানিফোল্ড বেস মাউন্ট টাইপ (IS10M / IS10E)
-- পাশে স্কয়ার ক্ল্যাম্পিং বেস দিয়ে সজ্জিত IS10M, অতিরিক্ত অ্যাডাপ্টার ফিটিং ছাড়াই সরাসরি SMC স্ট্যান্ডার্ড এসি মডুলার FRL থ্রি-ইউনিটগুলিতে ক্লিপ করা যেতে পারে, ক্যাবিনেটের অভ্যন্তরীণ ইনস্টলেশনের স্থান সংরক্ষণ করে।
1. শূন্য যান্ত্রিক যোগাযোগ পরিধান
-- যোগাযোগ বিন্দুতে কোনো বৈদ্যুতিক স্পার্ক নেই; প্রথাগত যান্ত্রিক মাইক্রো-যোগাযোগ চাপ সুইচ যেমন IS3000 এর চেয়ে পরিষেবা জীবন 5~10 গুণ বেশি।
2. স্বজ্ঞাত অফলাইন চাপ ক্রমাঙ্কন
-- সাইড বিল্ট-ইন MPa স্নাতক স্কেল উইন্ডো, স্ক্রু ড্রাইভারের সাথে সেটিং স্ক্রু সামঞ্জস্য করুন; সাইটে পাওয়ার সাপ্লাই ছাড়া চাপ থ্রেশহোল্ড সেট করা যেতে পারে।
3. ইউনিভার্সাল এসি এবং ডিসি লোড সামঞ্জস্য
-- 100V এর নিচের সমস্ত AC/DC ভোল্টেজকে সমর্থন করে, সরাসরি ক্ষুদ্র সোলেনয়েড ভালভ চালাতে পারে বা মধ্যবর্তী রিলে ছাড়াই PLC এর ডিজিটাল ইনপুট টার্মিনালগুলিকে সংযুক্ত করতে পারে।
4. ক্ষুদ্রাকৃতির লাইটওয়েট কমপ্যাক্ট ডিজাইন
-- পুরাতন প্রজন্মের IS1000 সিরিজের তুলনায় 16% হালকা এবং 11% ছোট ভলিউম, অত্যন্ত সমন্বিত সংকীর্ণ স্বয়ংক্রিয় সরঞ্জাম লেআউটের সাথে পুরোপুরি ফিট করে৷
1. প্রধান বায়ু উত্স নিম্ন চাপ পর্যবেক্ষণ এবং অ্যালার্ম
-- FRL তিন-ইউনিট এর আউটলেটে ইনস্টল করা হয়েছে; নিউম্যাটিক ভাইব্রেটর এবং নকিং হ্যামারগুলিকে অপর্যাপ্ত থ্রাস্ট ক্ষতি থেকে রক্ষা করার জন্য সরবরাহের চাপ 0.4MPa-এর নিচে নেমে গেলে ইন্টারলক অ্যালার্ম সিগন্যাল পাঠায়।
2. সিলিন্ডার ফুল স্ট্রোক অবস্থান নিশ্চিতকরণ
-- যখন সিলিন্ডার সম্পূর্ণরূপে প্রসারিত হয়, চেম্বারের চাপ পরবর্তী উৎপাদন স্টেশন কর্মের অনুক্রমিক ইন্টারলকের জন্য আউটপুট ট্রিগার সংকেতের পূর্বনির্ধারিত মান পর্যন্ত বৃদ্ধি পায়।
3. ভাইব্রেটর সার্কিট নিরাপত্তা সুরক্ষা
-- রিয়েল-টাইম মনিটর কাজ বায়ু চাপ; চাপ থ্রেশহোল্ডের চেয়ে কম হলে দ্রুত নিষ্কাশন ভালভের পাওয়ার সাপ্লাই বন্ধ করুন, দুর্বল কম্পন বল দ্বারা সৃষ্ট ভাইব্রেটর বার্নআউট এড়ান।
SOLH IS10 সিরিজের নন-কন্টাক্ট রিড টিউব প্রেসার সুইচ ইনলাইন থ্রেড মাউন্ট এবং এফআরএল ম্যানিফোল্ড ক্লিপ-অন ভেরিয়েন্ট, 0.1~0.6MPa অ্যাডজাস্টেবল রেঞ্জ, 5 মিলিয়ন দীর্ঘ সাইকেল সার্ভিস লাইফ এবং অফলাইন প্রেসার ক্রমাঙ্কন, আদর্শ কম খরচে কমপ্যাক্ট এয়ার প্রেসার মনিটরিং সেন্সর, অটোম্যাটিক সার্কেল এবং সাধারণ সার্কিট সার্কিট।
