পিবিএম/পিবিএক্স সিরিজ মাল্টি-স্টেজ ভ্যাকুয়াম জেনারেটর

পিবিএম / পিবিএক্স সিরিজ মিনি মাল্টি-স্টেজ মাল্টি-এনার্জি ভ্যাকুয়াম ইজেক্টর | পিয়াব স্টাইল স্ট্যাকযোগ্য ভ্যাকুয়াম জেনারেটর

ব্র্যান্ড: SOLH by Richge Technology | আল্ট্রা-থিন স্ট্যাকেবল 2-স্টেজ ভেনটুরি ভ্যাকুয়াম জেনারেটর

1. পণ্য ওভারভিউ

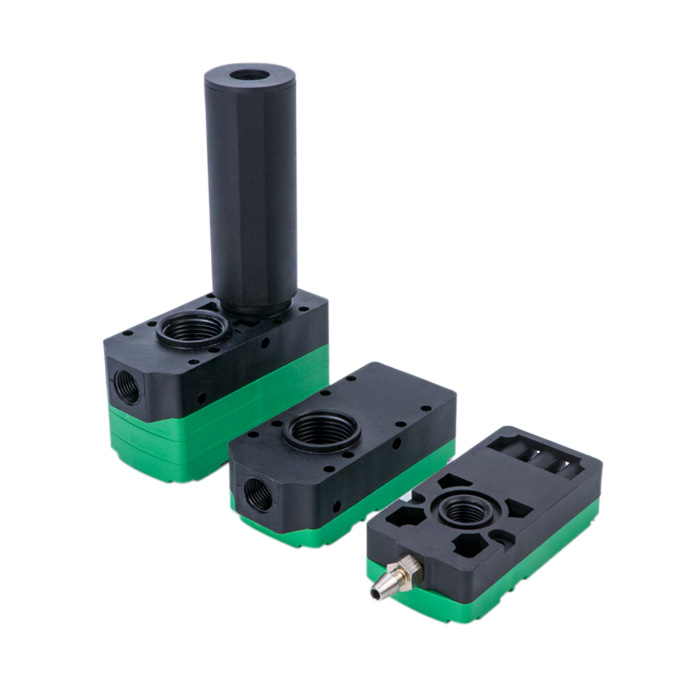

   PBM/PBX হল পিয়াব-স্টাইলের মিনি টু-স্টেজ ডিফিউজিং মাল্টি-স্টেজ ভ্যাকুয়াম জেনারেটর, যেগুলো মাল্টি-এনার্জি ভ্যাকুয়াম জেনারেটর নামেও পরিচিত। তারা অতি-পাতলা লাইটওয়েট বডি সহ মডুলার স্ট্যাকেবল ডিজাইন গ্রহণ করে। PBM হল স্ট্যান্ডার্ড বিল্ট-ইন সাইলেন্সার সংস্করণ, যখন PBX হল যৌগিক বহিরাগত সাইলেন্সার টাইপ। তিনটি কার্যকরী সংস্করণ উপলব্ধ: টাইপ A ভালভহীন, টাইপ বি সরবরাহ ভালভ সহ, টাইপ সি সম্পূর্ণ মাল্টি-এনার্জি ইন্টিগ্রেটেড মডেল।

  মূল অবস্থান: কমপ্যাক্ট পদচিহ্ন, কম বায়ু খরচ এবং বড় স্তন্যপান প্রবাহ। একাধিক সাকশন কাপের জন্য স্বাধীন নিয়ন্ত্রণ সহ মাল্টি-লেয়ার ম্যানিফোল্ড স্ট্যাকিং সমর্থন করে। রোবট ইওএটি, প্যালেটাইজিং এবং ফোম সাকশন কাপ সহ ছিদ্রযুক্ত ওয়ার্কপিসগুলির জন্য আদর্শ।

      • পিবিএম স্ট্যান্ডার্ড মিনি: অন্তর্নির্মিত সাইলেন্সার, স্লিম বডি, কম শব্দ, একক ইউনিট বা স্তুপীকৃত সমাবেশের জন্য উপযুক্ত

      • পিবিএক্স এক্স-মিনি যৌগিক প্রকার: অপসারণযোগ্য বাহ্যিক সাইলেন্সার কার্টিজ, উচ্চতর চূড়ান্ত ভ্যাকুয়াম, বৃহত্তর প্রবাহ এবং ভাল তাপ অপচয়, উচ্চ-চক্র ক্রমাগত অপারেশনের জন্য ডিজাইন করা হয়েছে

  সাইজ গ্রেড: 5 / 10 / 20 / 30। সংখ্যাটি সমতুল্য ভ্যাকুয়াম পাম্প পাওয়ার রেটিং (0.05~ 0.3kW) প্রতিনিধিত্ব করে। কার্যকরী সংস্করণ: একটি বেসিক ভালভহীন, বি ইন্টিগ্রেটেড সাপ্লাই ভালভ, সি ফুল মাল্টি-এনার্জি মডেল (সাপ্লাই ভালভ + ব্রেক ভালভ + ভ্যাকুয়াম প্রেসার ডিটেকশন + অ্যাডজাস্টেবল ভ্যাকুয়াম ব্রেক থ্রটল)।

2. মডেল কোডিং নিয়ম

  উদাহরণ: PBM10-B-K15L-FN / PBX20-C-K15M-এফএন

     • পিবিএম/পিবিএক্স

￮ পিবিএম: বিল্ট-ইন সাইলেন্সার সহ স্ট্যান্ডার্ড মিনি টাইপ

￮ পিবিএক্স: বাহ্যিক সাইলেন্সার কার্টিজ সহ যৌগিক X-মিনি টাইপ

     • 10: সাইজ কোড (5/10/20/30)

￮ 5: ক্ষুদ্র ক্ষুদ্র প্রবাহ, ক্ষুদ্র উপাদান

￮ 10: ছোট-মাঝারি প্রবাহ, 3C ছোট অংশ

￮ 20: মাঝারি প্রবাহ বেস্টসেলার, শক্ত কাগজ, ফিল্ম এবং ফোম সাকশন কাপ

￮ 30: বড় প্রবাহ, বৃহৎ এলাকা ছিদ্রযুক্ত শীট এবং প্যালেটাইজিং

     • এ/বি/সি: কার্যকরী সংস্করণ

￮ উত্তর: ভালভহীন মৌলিক ইউনিট, শুধুমাত্র জেনারেটর বডি, বাহ্যিক সোলেনয়েড ভালভ দ্বারা নিয়ন্ত্রিত

￮ বি: একক ভালভ সংস্করণ, অন্তর্নির্মিত সরবরাহ সোলেনয়েড ভালভ, ঐচ্ছিক একমুখী চাপ হোল্ডিং ভালভ, প্রাকৃতিক ভ্যাকুয়াম রিলিজ

￮ সি: সম্পূর্ণ মাল্টি-এনার্জি সংস্করণ, সরবরাহ ভালভ + ভ্যাকুয়াম ব্রেক ভালভ + ডিজিটাল ভ্যাকুয়াম চাপ সুইচ + সামঞ্জস্যযোগ্য ব্লো থ্রটল

     • K1: ভালভ সংমিশ্রণ কোড, K1 = সাধারণত বন্ধ সরবরাহ ভালভ + সাধারণত বন্ধ বিরতি ভালভ

     • 5/6: কয়েল ভোল্টেজ: 5=DC24V, 6=DC12V

     • এল/এম: তারের সীসা স্পেসিফিকেশন

     • এফএন: প্রেসার সুইচ আউটপুট (NPN/PNP, ইউনিট ঐচ্ছিক kPa/inHg)

  অর্ডারিং উদাহরণ: PBM20-C। সংজ্ঞা: PBM স্ট্যান্ডার্ড বিল্ট-ইন সাইলেন্সার, সাইজ 20, টাইপ সি ফুল মাল্টি-এনার্জি মডেল, ইন্টিগ্রেটেড সাপ্লাই অ্যান্ড ব্রেক ভালভ, অ্যাডজাস্টেবল ভ্যাকুয়াম ব্রেক এবং ভ্যাকুয়াম ডিটেকশন অ্যালার্ম।

3. PBM VS PBX কোর পার্থক্য

4. সংস্করণ A/B/C ফাংশন তুলনা

5. প্রযুক্তিগত স্পেসিফিকেশন সারাংশ

  কর্মক্ষমতা @0.5MPa সরবরাহ চাপ

6. নির্বাচন নির্দেশিকা

  PBM বা PBX বেছে নিন

     • ✅ পিবিএম: সীমিত ইনস্টলেশন স্পেস, রোবট ইওএটি, নিয়মিত বিরতিহীন চক্র, প্রসারিত সাইলেন্সারের প্রয়োজন নেই

     • ✅ পিবিএক্স: ফোম সাকশন কাপ, ছিদ্রযুক্ত শক্ত কাগজ, দীর্ঘ একটানা অপারেশন, উচ্চতর প্রবাহ ও ভ্যাকুয়াম প্রয়োজন

  সংস্করণ A/B/C নির্বাচন করুন

     • ✅ সংস্করণ সি মাল্টি-এনার্জি: রোবট অ্যাপ্লিকেশন, দ্রুত ব্লো-অফ রিলিজ + অনুপস্থিত অংশ সনাক্তকরণ অ্যালার্ম, বাহ্যিক ভালভ এবং পাইপিং হ্রাস (পছন্দের)

     • ✅ সংস্করণ বি: সীমিত বাজেট, কোন ঘা বন্ধ ভ্যাকুয়াম রিলিজ, workpiece স্ব-ওজন দ্বারা মুক্তি

     • ✅ সংস্করণ এ: বিদ্যমান বহিরাগত solenoid ভালভ সঙ্গে স্থায়ী ফিক্সচার, সর্বনিম্ন সংগ্রহের খরচ

  স্ট্যাকযোগ্য ম্যানিফোল্ড বৈশিষ্ট্য (PBM/PBX-এর মূল সুবিধা)

     PBM5 16 স্তর পর্যন্ত স্ট্যাক করতে পারে; PBM10 12টি স্তর পর্যন্ত সমর্থন করে। PBX একই স্ট্যাকিং ক্ষমতা শেয়ার করে। প্রতিটি স্তর পারস্পরিক হস্তক্ষেপ ছাড়াই স্বাধীন ভ্যাকুয়াম সার্কিটের মালিক, একটি প্রধান বায়ু সরবরাহ ভাগ করে। মাল্টি-স্টেশন স্থানান্তর এবং মাল্টি-নজল মডিউলগুলির জন্য সেরা পছন্দ।

     সীল উপাদান: সাধারণ অবস্থার জন্য এনবিআর; খাদ্য গ্রেড বা অ্যাসিড / ক্ষার ক্ষয়কারী পরিবেশের জন্য FKM।

7. টাইপ সি মাল্টি-এনার্জি মডেলের জন্য বায়ুসংক্রান্ত সার্কিট

     এয়ার সোর্স → AFC এয়ার ফিল্টার (তেল কুয়াশা নিষিদ্ধ) → AR চাপ নিয়ন্ত্রক → PBM/PBX-C এয়ার সাপ্লাই পোর্ট; ভ্যাকুয়াম পোর্ট → ZFC ভ্যাকুয়াম ফিল্টার → সাকশন কাপ। দুটি DC24V সিগন্যাল তারগুলি PLC এর সাথে সংযুক্ত: একটি ভ্যাকুয়াম শোষণ নিয়ন্ত্রণের জন্য, অন্যটি সামঞ্জস্যযোগ্য ব্লো-অফ ভ্যাকুয়াম বিরতির জন্য৷ অনুপস্থিত / ড্রপ ওয়ার্কপিস সনাক্তকরণের জন্য ব্যবহৃত ভ্যাকুয়াম প্রতিক্রিয়া সংকেত।

8. অপারেশন নোট

     • বায়ু সরবরাহ শুষ্ক এবং ফিল্টার করা আবশ্যক, তেল কুয়াশা লুব্রিকেটর নিষিদ্ধ. তেল দূষণ দুই-পর্যায়ের অগ্রভাগ আটকে দেবে।

     • ZFC ভ্যাকুয়াম ফিল্টার ভ্যাকুয়াম পাইপলাইনে ইনস্টল করা আবশ্যক। ধুলো সহজেই অগ্রভাগ ব্লক করে এবং স্তন্যপান শক্তি কমায়।

     • পিবিএক্স বাহ্যিক সাইলেন্সার কার্টিজ সম্পূর্ণরূপে ইনস্টল করা আবশ্যক; এটি অপসারণ অত্যন্ত উচ্চ শব্দ কারণ.

     • টাইপ সি ভ্যাকুয়াম ব্রেক থ্রটল ধীরে ধীরে সামঞ্জস্য করুন। অত্যধিক খোলার পাতলা ফিল্ম এবং কাগজ workpieces দূরে গাট্টা হবে.

     • মাল্টি-ইউনিট স্ট্যাক করা ম্যানিফোল্ড সমাবেশের জন্য, সমস্ত ইউনিটের জন্য চাপ স্থিতিশীল করতে প্রধান বায়ু সরবরাহ পাইপকে বড় করুন।

     • ব্যাপক তাপমাত্রা সহনশীলতা; নিম্ন-তাপমাত্রার অবস্থার অধীনে বায়ু উত্সে কোন বরফ নিশ্চিত করুন।
