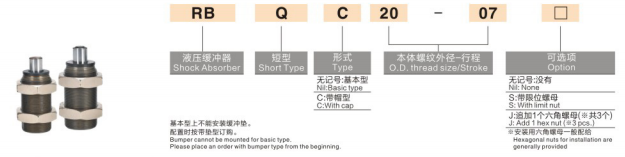

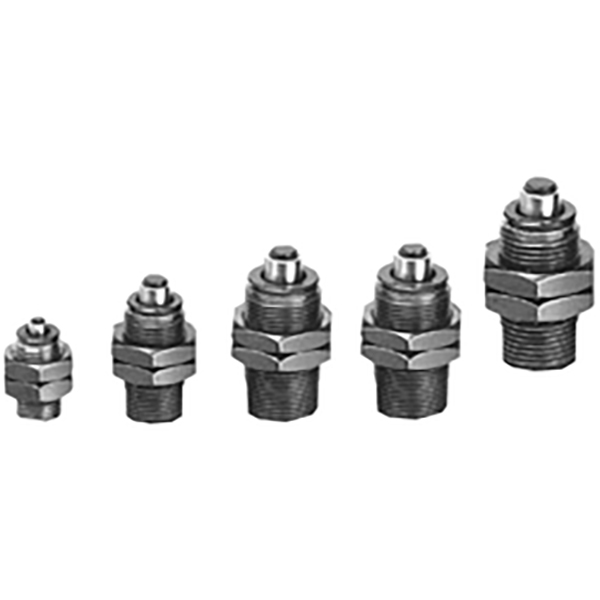

RB RBQ সিরিজ অ-নিয়ন্ত্রণযোগ্য হাইড্রোলিক শক শোষক

SOLH RB সিরিজ অ-সামঞ্জস্যযোগ্য হাইড্রোলিক শক শোষক | SMC স্ট্যান্ডার্ড প্রতিস্থাপন দাম্পার

ব্র্যান্ড: SOLH by Richge Technology | SMC RB সমতুল্য স্থির অরিফিস হাইড্রোলিক শক শোষক

1. পণ্য ওভারভিউ

  SOLH RB সিরিজ আছেঅ-নিয়ন্ত্রণযোগ্য জলবাহী শক শোষক SMC মান অনুসরণ করে। এটি অভ্যন্তরীণ ছিদ্রযুক্ত থ্রটলিং কাঠামোর মাধ্যমে প্রভাব গতিশক্তিকে তাপ শক্তিতে রূপান্তর করে। কোন সমন্বয় প্রয়োজন, সরাসরি ইনস্টলেশনের জন্য প্রস্তুত. এয়ার-অফ-স্ট্রোক বাফারিং, শব্দ কমানো এবং এয়ার সিলিন্ডার, রৈখিক স্লাইড এবং ঘূর্ণন প্রক্রিয়ার বিরোধী সংঘর্ষের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

2. মূল বৈশিষ্ট্য

     • কোন সমন্বয় প্রয়োজন: বিল্ট-ইন মাল্টি-স্টেজ থ্রটলিং, কম-স্পিড লাইট লোড থেকে হাই-স্পিড হেভি লোড এক-বার ইনস্টলেশনের পর স্থিতিশীল কর্মক্ষমতা।

     • কমপ্যাক্ট ডিজাইন: থ্রেড মাউন্ট সঙ্গে ছোট শরীর. ঘূর্ণমান অ্যাকুয়েটর থেকে সুইং শক্তি শোষণ করতে সক্ষম, ±5° পর্যন্ত মিসলাইনমেন্ট মাউন্ট করার অনুমতি দিন।

     • অনমনীয় হাউজিং: অতিরিক্ত হার্ড সীমা ছাড়া যান্ত্রিক স্টপ হিসাবে পরিবেশন করতে পারেন. বিল্ট ইন রিটার্ন বসন্ত.

     • দীর্ঘ সেবা জীবন: ধুলো সুরক্ষার জন্য তেল সীল দিয়ে সম্পূর্ণরূপে আবদ্ধ নির্মাণ. প্রভাব গতি পরিসীমা: 0.05 ~ 5 মি/সেকেন্ড।

3. SOLH সাব-সিরিজ শ্রেণীবিভাগ

4. জনপ্রিয় RB / RBC মডেল রেফারেন্স টেবিল

মডেল	থ্রেড	স্ট্রোক (মিমি)	শোষণ শক্তি (জে)	প্রস্তাবিত আবেদন
RB0604	M6×0.75	4	0.5～0.98	মাইক্রো সিলিন্ডার, ক্ষুদ্র স্লাইড টেবিল
RB0805	M8×1.0	5	1.96	Φ6～Φ12 এয়ার সিলিন্ডার
আরবি1006	M10×1.0	6	3.92	Φ16～Φ20 এয়ার সিলিন্ডার
আরবি1412	M14×1.5	12	19.6	Φ32～Φ40 এয়ার সিলিন্ডার
RB2015	M20×1.5	15	58.8	Φ50～Φ63 এয়ার সিলিন্ডার
আরবি2725	M27×1.5	25	147	Φ80～Φ125 এয়ার সিলিন্ডার

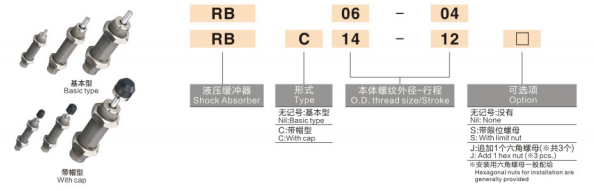

5. মডেল কোডিং নিয়ম

  উদাহরণ: আরবি1412
    • আরবি = স্ট্যান্ডার্ড সিরিজ জলবাহী শক শোষক
    • 14 = থ্রেড সাইজ M14×1.5
    •12 = বাফার স্ট্রোক 12 মিমি

6. নির্বাচন নির্দেশিকা

     • শোষণ শক্তি গণনা: E = ½mv² + থ্রাস্ট × স্ট্রোক। একটি মডেল নির্বাচন করুন যার রেট করা শক্তি ≥ গণনা করা মান।

     • সঠিকভাবে স্ট্রোক ম্যাচ করুন: বটমিং প্রভাব এড়াতে বাফার স্ট্রোক চলন্ত প্রক্রিয়ার মোট ভ্রমণের চেয়ে ছোট হতে হবে।

     • প্রভাব গতি: স্ট্যান্ডার্ড কাজের পরিসীমা 0.05～৫ মি/সেকেন্ড অতি-উচ্চ গতির অ্যাপ্লিকেশনের জন্য চাঙ্গা সংস্করণের জন্য আমাদের সাথে যোগাযোগ করুন।

     • পরিবেশ নির্বাচন: তরল / ভেজা পরিবেশ কাটার জন্য RBL বেছে নিন; ভারী ধুলো অবস্থার জন্য ক্যাপ সহ RBC বেছে নিন।

     • মিসলাইনমেন্ট সীমা: সর্বোচ্চ অনুমোদনযোগ্য অদ্ভুত কোণ ≤5°। ফ্লোটিং জয়েন্ট ইনস্টল করুন যদি মিসলাইনমেন্ট এই মান অতিক্রম করে।

7. ইনস্টলেশন এবং সতর্কতা

     • থ্রেডগুলিতে অল্প পরিমাণে অ্যানেরোবিক থ্রেড লকার প্রয়োগ করুন। PTFE টেপ ব্যবহার করবেন না, যা থ্রটলিং অরিফিসকে ব্লক করতে পারে।

     • দুটি হেক্স লক বাদাম এবং অ্যান্টি-লুজিং এর জন্য একটি স্টপ বাদাম সরবরাহ করা হয়েছে।

     • অনুভূমিকভাবে, উল্লম্বভাবে বা যেকোনো কোণে মাউন্টযোগ্য; পিস্টন রড অবশ্যই প্রভাব দিক সম্মুখীন হবে.

     • অপারেটিং তাপমাত্রা: −10℃ ~ +80℃। কম তাপমাত্রায় আইসিং এড়িয়ে চলুন।

8. SOLH প্রতিস্থাপন সুবিধা

   SOLH RB সিরিজ সম্পূর্ণরূপে SMC মডেল কোড, মাত্রা এবং পারফরম্যান্স প্যারামিটার, আমদানি করা ড্যাম্পারের জন্য সরাসরি ড্রপ-ইন প্রতিস্থাপন, প্রতিযোগিতামূলক মূল্য এবং কম লিড টাইম সহ, ভর সরঞ্জাম খরচ কমানোর জন্য আদর্শ।
     •RB0805 → AC0805 প্রতিস্থাপন করুন
     •আরবি1412 → AC1412 প্রতিস্থাপন করুন
