AKH/AKB সিরিজ কুইক-কানেক্ট চেক ভালভ

SOLH AKH / AKB সিরিজ কুইক-কানেক্ট চেক ভালভ (স্লিভ টাইপ)

ব্র্যান্ড: SOLH by Richge Technology | ইন্টিগ্রেটেড ওয়ান-ওয়ে ভালভ + পুশ-ইন ফিটিং

1. পণ্য ওভারভিউ

  AKH/AKB সিরিজ হল একটি সমন্বিত উপাদানের সমন্বয়ভালভ + দ্রুত পুশ-ইন ফিটিং চেক করুন, বায়ুসংক্রান্ত সার্কিটগুলিতে ব্যাকফ্লো প্রতিরোধ, চাপ ধরে রাখা এবং ভ্যাকুয়াম কাট-অফের জন্য ডিজাইন করা হয়েছে। কমপ্যাক্ট আকার, দ্রুত ইনস্টলেশন এবং অতি-লো ক্র্যাকিং চাপ।

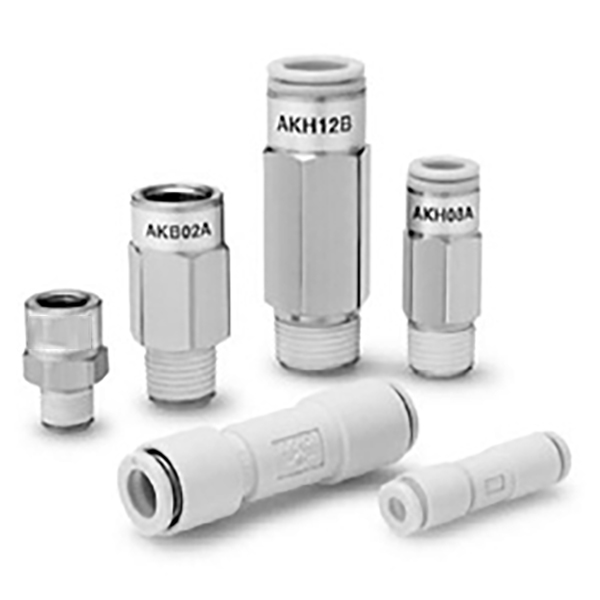

  AKH এবং AKB এর মধ্যে মূল পার্থক্য

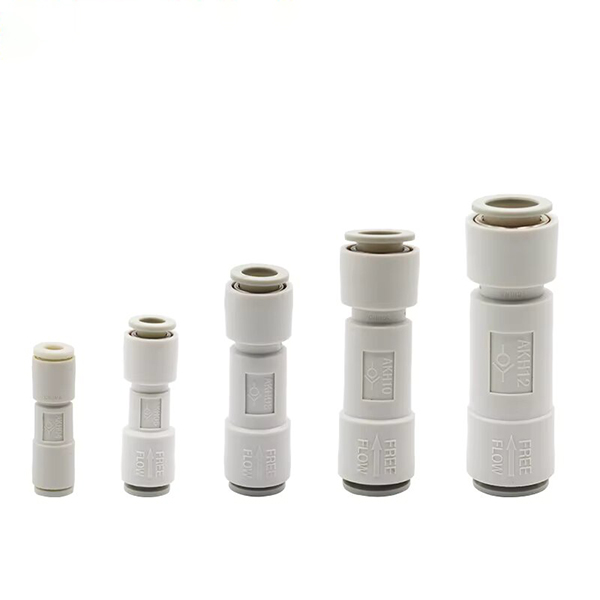

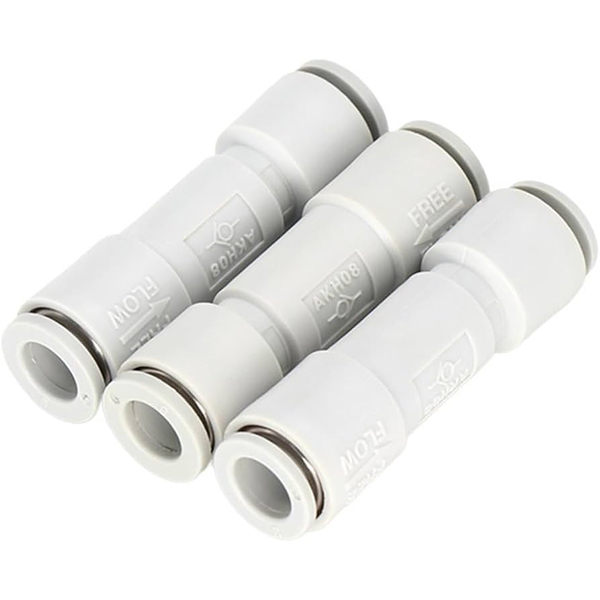

   AKH: ডুয়াল পুশ-ইন পোর্ট সোজা হাতা টাইপ, এয়ার টিউবিংয়ের জন্য উভয় পক্ষই (Φ4 ~ Φ12)।

   একেবি: একটি পুরুষ থ্রেড + একটি মহিলা থ্রেড হাতা প্রকার, থ্রেডেড পোর্টের মধ্যে অ্যান্টি-ব্যাকফ্লো জন্য

• একেবি‑A: প্রবাহের দিক → পুরুষ থ্রেড → মহিলা থ্রেড

• একেবি‑B: প্রবাহের দিক → মহিলা থ্রেড → পুরুষ থ্রেড

2. মূল বৈশিষ্ট্য

  1. অতি-লো ক্র্যাকিং চাপ:0.005 MPa (5 kPa), ভ্যাকুয়াম সিস্টেমের জন্য উপযুক্ত (-100 kPa ~ 1 MPa)

  2. উচ্চ প্রবাহ হার: কম প্রবাহ প্রতিরোধের সাথে বড় কার্যকর ক্রস-বিভাগীয় এলাকা

  3. পুশ-ইন দ্রুত ফিটিং: PU / PA নাইলন / নরম নাইলন টিউবের সাথে সামঞ্জস্যপূর্ণ; শ্রবণযোগ্য "ক্লিক" একবার জায়গায় টিউব লক

     • উপাদান: ভালভ বডি PBT / দস্তা খাদ; ফিটিং নিকেল-ধাতুপট্টাবৃত পিতল; গ্রিপিং চোয়াল SUS304 স্টেইনলেস স্টীল

     • সর্বাধিক কাজের চাপ: 1.5 এমপিএ

     • অপারেটিং তাপমাত্রা: -5℃ ~ +60℃ (কোন আইসিং শর্ত নেই)

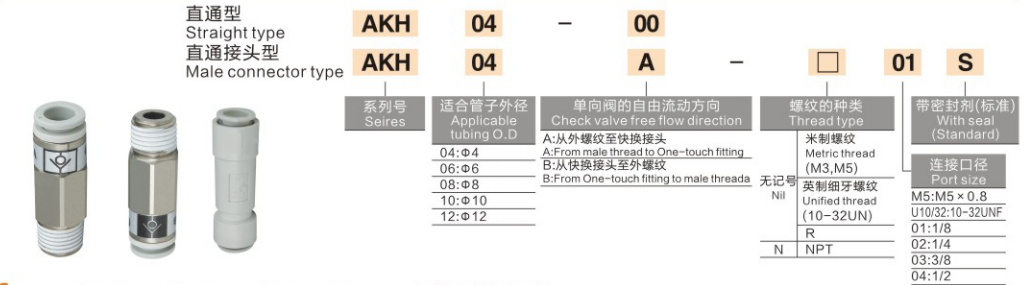

3. মডেল কোড সংজ্ঞা এবং উদাহরণ

 1. AKH (ডুয়াল পুশ-ইন টাইপ)

      • AKH06‑00: AKH সিরিজ, Φ6 টিউব, ডুয়াল পুশ-ইন পোর্ট (-00 = থ্রেড নেই)

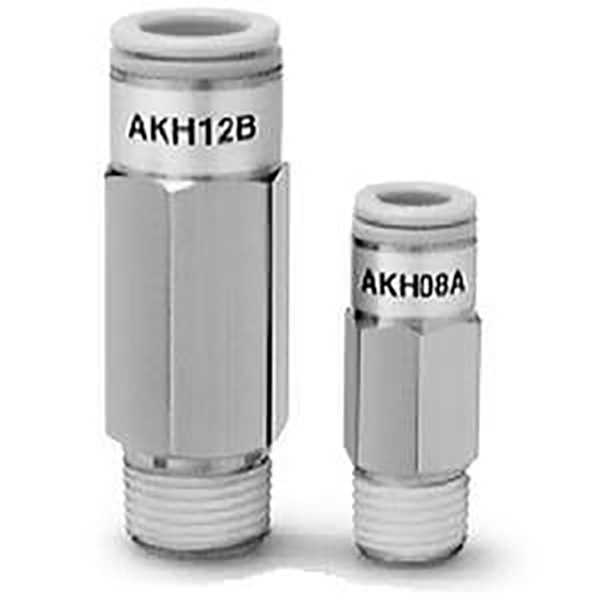

      • AKH08A‑02S: AKH সিরিজ, Φ8 টিউব, R1/4 পুরুষ থ্রেড, প্রি-অ্যাপ্লাইড থ্রেড সিলান্ট এস

  2. AKB (থ্রেডেড স্লিভ টাইপ)

     • একেবি02A‑02S: AKB সিরিজ, R1/4 থ্রেড, টাইপ A প্রবাহের দিক (পুরুষ → মহিলা), প্রি-কোটিং সিলান্ট S

4. স্ট্যান্ডার্ড স্পেসিফিকেশন

 1. AKH - ডুয়াল পুশ-ইন চেক ভালভ

  2. AKB - থ্রেডেড স্লিভ চেক ভালভ

5. সাধারণ অ্যাপ্লিকেশন

     • সিলিন্ডারের চাপ ধরে রাখা: লোড ডুবে যাওয়া বা প্রবাহিত হওয়া রোধ করুন

     •। ভ্যাকুয়াম সার্কিট: ভ্যাকুয়াম ফুটো এড়িয়ে চলুন (কম ক্র্যাকিং চাপের জন্য আদর্শ)

     •। ডুয়াল পাম্প ইন্টারলক: উচ্চ-চাপ বিপরীত প্রবাহ থেকে কম চাপের পাম্পকে রক্ষা করুন

     • শাখা সার্কিট অ্যান্টি-ব্যাকফ্লো: একাধিক অ্যাকচুয়েটরের জন্য স্বাধীন চাপ ধরে রাখা

6. অন্যান্য চেক ভালভ সঙ্গে তুলনা

     • AKH/AKB: ইন্টিগ্রেটেড কুইক পুশ-ইন/স্লিভ ডিজাইন, কমপ্যাক্ট এবং ফাস্ট মাউন্টিং, ডাইরেক্ট টিউবিং কানেকশন

     • AK2000 / AK4000: থ্রেড পাইপের ধরন, উচ্চতর প্রবাহ ক্ষমতা, পুশ-ইন পোর্ট ছাড়াই

     • AKP: অবশিষ্ট চাপ ত্রাণ সঙ্গে, নিরাপত্তা বায়ুসংক্রান্ত সার্কিট জন্য নিবেদিত
