ইউ টাইপ রড এন্ড বিয়ারিং ফিশ আই জয়েন্ট

ইউ টাইপ রড এন্ড বিয়ারিং ফিশ আই জয়েন্ট | সিলিন্ডার রড এন্ডের জন্য 360° ইউনিভার্সাল আর্টিকুলেটেড ফিটিং

ব্র্যান্ড: SOLH by Richge Technology | বায়ুসংক্রান্ত সিলিন্ডার পিস্টন রড ইউনিভার্সাল রড শেষ ভারবহন

1. পণ্য ওভারভিউ

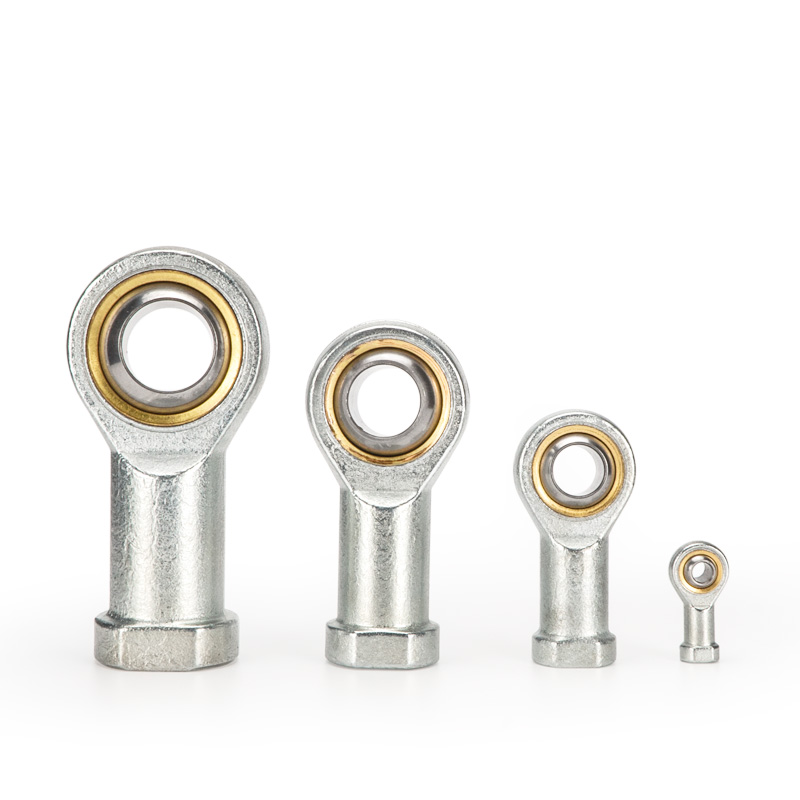

     ইউ-টাইপ ফিশ আই জয়েন্ট, যা রড এন্ড স্ফেরিকাল বিয়ারিং নামেও পরিচিত, যার প্রত্যয় U, একটি 360° ইউনিভার্সাল আর্টিকুলেটেড অ্যাকসেসরি যা সিলিন্ডার পিস্টন রডের উপর মাউন্ট করা হয়। এটি মিসলাইনমেন্ট এবং মাল্টি-ডিরেকশন সুইং সমস্যার সমাধান করে এবং SC, MA, MAL এবং অন্যান্য স্ট্যান্ডার্ড বায়ুসংক্রান্ত সিলিন্ডারের সাথে সামঞ্জস্যপূর্ণ পার্শ্বীয় বল দূর করে।

2. গঠন এবং মূল ফাংশন

     • গঠন: মহিলা থ্রেড (পিস্টন রড সংযোগ করুন) + গোলাকার বল বিয়ারিং + বাইরের রিং, ফ্রি রেডিয়াল এবং কৌণিক সুইং।

     • সুইং ক্ষমতা: ±13°~±15° সার্বজনীন সুইং, বহু-দিক অভিযোজিত সমন্বয়ের জন্য I/Y ক্লিভিস ফিটিং এর ±5° থেকে অনেক বড়।

     • উপাদান বিকল্প

￮ স্ট্যান্ডার্ড: বিয়ারিং স্টিল/কার্বন স্টিল, ব্ল্যাক অক্সাইড বা গ্যালভানাইজড ফিনিস দিয়ে নিভে যাওয়া পৃষ্ঠ

￮ পরিধান-প্রতিরোধী: তামা খাদ বুশিং / স্ব-তৈলাক্তকরণ প্রকার

￮ জারা বিরোধী: 304 স্টেইনলেস স্টীল

     • মূল সুবিধা

￮ 2 মিমি পর্যন্ত সমাক্ষীয় বিচ্যুতি এবং 15° পর্যন্ত কৌণিক বিচ্যুতি ক্ষতিপূরণ দিন

￮ পিস্টন রডে নমন মুহূর্ত এবং পার্শ্বীয় বল প্রতিরোধ করুন, সিলিন্ডার সীল রক্ষা করুন

￮ উচ্চ-গতি, উচ্চ-ফ্রিকোয়েন্সি এবং উদ্ভট লোড কাজের অবস্থার জন্য আদর্শ

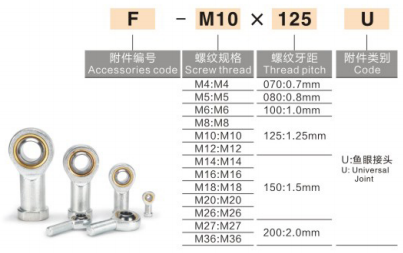

3. মূলধারার ব্র্যান্ডগুলির জন্য মডেল নামকরণ কনভেনশন৷

  1) AirTAC (ব্যাপকভাবে গৃহীত)

     বিন্যাস: F-M থ্রেড × পিচ U
     সংজ্ঞা: F = আনুষঙ্গিক; এম = থ্রেড স্পেসিফিকেশন; U = ফিশ আই রড এন্ড বিয়ারিং

     • F-M8×1.25U 25 মিমি বোরের সিলিন্ডারের জন্য

     • 32 মিমি বোরের সিলিন্ডারের জন্য F-M10×1.25U

     • 40 মিমি বোরের সিলিন্ডারের জন্য F-M12×1.25U

     • 50/63 মিমি বোরের সিলিন্ডারের জন্য F-M16×1.5U

     • 80/100 মিমি বোরের সিলিন্ডারের জন্য F-M20×1.5U

  2) SMC PHS সিরিজ: বিন্যাস: PHS-থ্রেড, উদাহরণ: PHS-10

  3) সাধারণ ঘরোয়া চিহ্নিতকরণ: SI/M12×1.25 (মহিলা থ্রেড), SA/M12×1.25 (পুরুষ থ্রেড)

4. সাধারণ স্পেসিফিকেশন এবং সিলিন্ডার বোর ম্যাচিং চার্ট

5. তুলনা: U-টাইপ ফিশ আই বনাম I/Y ক্লিভিস / F ফ্লোটিং জয়েন্ট

  নির্বাচন নির্দেশিকা: বড় উদ্ভটতা এবং বহু-দিক সুইং → U-টাইপ; মিসালাইনমেন্ট এবং উচ্চ ফ্রিকোয়েন্সি অ্যাকশন → F-টাইপ; কম গতির ভারী লোড → Y-টাইপ; ডাবল ইয়ার লোড বন্ধনী → আই-টাইপ।

6. ইনস্টলেশন নির্দেশিকা

  1. পিস্টন রড বাহ্যিক থ্রেডের উপর ফিমেল থ্রেড স্ক্রু করুন, অ্যানেরোবিক থ্রেড লকার প্রয়োগ করুন এবং সঠিকভাবে টর্ককে শক্ত করে নিয়ন্ত্রণ করুন।

  2. পিন শ্যাফ্ট লোড করার জন্য বাইরের রিং হোল মাউন্ট করুন। কঠোর সমাক্ষীয় প্রান্তিককরণের প্রয়োজন নেই এবং নির্দিষ্ট বিকেন্দ্রিকতা অনুমোদিত।

  3. কাজের চাপ: স্ট্যান্ডার্ড সিলিন্ডারের জন্য ≤1.0MPa; অপারেটিং তাপমাত্রা: -20℃ ~ +120℃।

  4. সীমিত ইনস্টলেশন স্পেসে পুশ-পুল ডাইনামিক লোড এবং উচ্চ-ফ্রিকোয়েন্সি অপারেশনের জন্য উপযুক্ত। ক্রমাগত বিশুদ্ধ ঘূর্ণন গতির জন্য নয়।

7. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • অটোমেশন সরঞ্জাম, 3C ইলেকট্রনিক্স, রোবট গ্রিপার

     • হাই-স্পিড কনভেয়িং, স্ট্যাম্পিং এবং প্রেস-ফিটিং, লং-স্ট্রোক মেকানিজম

     • দরিদ্র সমাক্ষতা, ভারী কম্পন এবং উদ্ভট লোড সহ সরঞ্জাম
