ব্র্যান্ড: SOLH by Richge Technology | বায়ুসংক্রান্ত সিলিন্ডার পিস্টন রড নমনীয় ক্ষতিপূরণ ফিটিং
 |

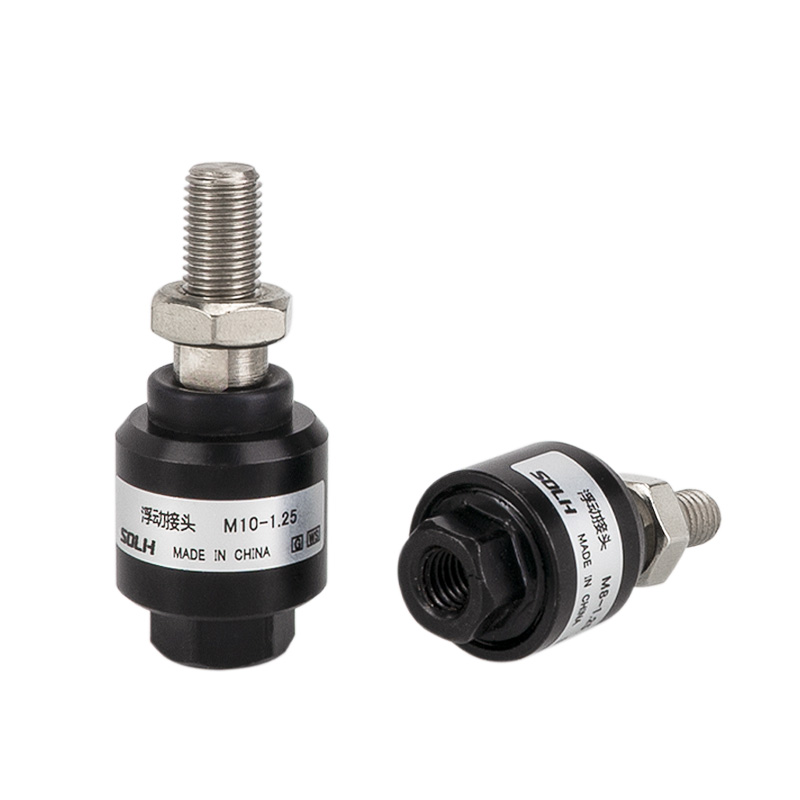

এফ-টাইপ ফ্লোটিং জয়েন্ট হল একটি বল-হেড নমনীয় সংযোগকারী আনুষঙ্গিক যা সিলিন্ডার পিস্টন রডে মাউন্ট করা হয়। এর মূল কাজটি হল ইনস্টলেশনের উদ্বেগ এবং কৌণিক বিচ্যুতি শোষণ করা, পাশ্বর্ীয় পার্শ্ব বল দূর করা এবং সিলিন্ডার সিলগুলিকে রক্ষা করা। এটি স্বয়ংক্রিয় সরঞ্জামগুলিতে প্রান্তিককরণ ত্রুটিগুলি সমাধানের জন্য আদর্শ উপাদান।
• গঠন: মহিলা থ্রেড (পিস্টন রড সংযোগ করুন) + বল মাথা + পুরুষ থ্রেড (লোড সংযোগ), অন্তর্নির্মিত ইলাস্টিক ক্ষতিপূরণ সমাবেশ.
• ক্ষতিপূরণ ক্ষমতা: অক্ষীয় ±1.5mm, রেডিয়াল ±1.25mm, কৌণিক ±2°~±5° মডেলের উপর নির্ভর করে।
• উপাদান: স্ট্যান্ডার্ড অ্যানোডাইজড অ্যালুমিনিয়াম খাদ; জারা-প্রতিরোধী অ্যাপ্লিকেশনের জন্য 304 স্টেইনলেস স্টীল; NBR / FKM রাবার সিল উপলব্ধ।
• ফাংশন: অনমনীয় হার্ড সংযোগকে নমনীয় অভিযোজিত সংযোগে রূপান্তর করুন, পাশ্বর্ীয় নমন মুহূর্ত প্রতিরোধ করুন এবং পিস্টন রডে সীল ঘর্ষণ করুন।

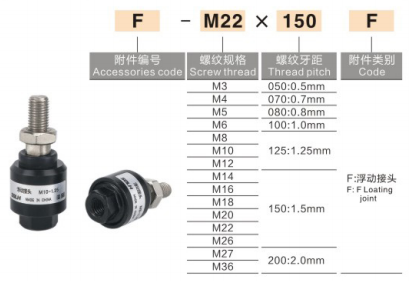

1) AirTAC
বিন্যাস: F-M থ্রেড × পিচ + F
উদাহরণ: F-M10×1.25F (32mm বোরের জন্য), F-M16×1.5F (50/63mm বোরের জন্য)
2) SMC (স্ট্যান্ডার্ড JAF / হেভি-ডিউটি JAHF)
বিন্যাস: JAF-বোর-থ্রেড-দৈর্ঘ্য
উদাহরণ: JAF-40-M12×1.25 (40mm bore), JAHF-80-M20×1.5 (80mm বোর ভারী লোড)
3) সাধারণ ঘরোয়া চিহ্নিতকরণ
বিন্যাস: F-M12×1.25 বা FJ-M16×1.5
|
মডেল (থ্রেড) |
মিলিত বোর (মিমি) |
অনুমোদনযোগ্য উদ্বেগজনকতা |
সুইং অ্যাঙ্গেল |
|
F-M6×1.0 |
16/20 |
±0.8 মিমি |
±2° |
|
F-M8×1.25 |
25 |
±1.0 মিমি |
±2° |
|
F-M10×1.25 |
32 |
±1.25 মিমি |
±3° |
|
F-M12×1.25 |
40 |
±1.25 মিমি |
±3° |
|
F-M16×1.5 |
50/63 |
±1.5 মিমি |
±4° |
|
F-M20×1.5 |
80/100 |
±1.5 মিমি |
±5° |
|
ফিটিং |
কর্মক্ষমতা |
আবেদন টিপস |
|
এফ-টাইপ ফ্লোটিং জয়েন্ট |
360° নমনীয় ক্ষতিপূরণ, রেডিয়াল এবং কৌণিক মিসলাইনমেন্ট শোষণ করে, সিলিন্ডার রক্ষা করে |
দরিদ্র প্রান্তিককরণ, উচ্চ ফ্রিকোয়েন্সি অপারেশন, দীর্ঘ স্ট্রোক |
|
আই-টাইপ সিঙ্গেল ক্লিভিস |
একক সমতল ±5°, উচ্চ দৃঢ়তা, কম খরচে hinged |
কম গতি, ভাল প্রান্তিককরণ, ধাক্কা-টান লোড |
|
Y-টাইপ ডাবল ক্লিভিস |
একক সমতল hinged ±5°, বড় লোড ক্ষমতা |
ভারী লোড, একক কানের লগে লোড |
|
রড এন্ড বিয়ারিং |
গোলাকার সার্বজনীন ±15°, বড় সুইং অ্যাঙ্গেল, উচ্চ খরচ |
উচ্চ গতি, বড় উদ্ভটতা, বহু-দিক সুইং |
নির্বাচন নির্দেশিকা: দুর্বল ইনস্টলেশন প্রান্তিককরণ → F-টাইপ; কম গতির ভারী লোড → Y-টাইপ; ডবল ইয়ার লোড বন্ধনী → আই-টাইপ; উচ্চ গতি এবং বড় উদ্ভটতা → রড শেষ ভারবহন.
1. পিস্টন রড বাহ্যিক থ্রেড সম্মুখের মহিলা থ্রেড স্ক্রু, অ্যানারোবিক থ্রেড লকার অ্যান্টি-লুজিং জন্য সুপারিশ করা হয়.
2. লোড (বা ফ্ল্যাঞ্জ / সংযোগ প্লেট) সরাসরি পুরুষ থ্রেড প্রান্ত সংযোগ করুন, কঠোর সমাক্ষীয় প্রান্তিককরণ প্রয়োজন হয় না।
3. অপারেটিং চাপ: স্ট্যান্ডার্ড সিলিন্ডারের জন্য ≤1.0MPa; কাজের তাপমাত্রা: -10℃ ~ +120℃।
4. ক্রমাগত ঘূর্ণমান গতির জন্য উপযুক্ত নয়। প্রভাব লোড অধীনে বহিরাগত বাফার বা স্টপার প্রয়োজন.
• স্বয়ংক্রিয় সমাবেশ লাইন, 3C সরঞ্জাম, রোবট গ্রিপার
• প্রেস-ফিটিং, স্ট্যাম্পিং, মোল্ড ডকিং, লং-স্ট্রোক কনভেয়িং মেকানিজম
• কঠিন সমাক্ষতা নিয়ন্ত্রণ, ভারী কম্পন এবং উচ্চ-ফ্রিকোয়েন্সি সিলিন্ডার চলাচল সহ সরঞ্জাম
