আমি সিলিন্ডার রড এন্ডের জন্য একক ক্লিভিস জয়েন্ট টাইপ করি

আমি সিলিন্ডার রড এন্ডের জন্য একক ক্লিভিস জয়েন্ট টাইপ করি | বায়ুসংক্রান্ত সিলিন্ডার I Clevis সংযোগকারী

ব্র্যান্ড: SOLH by Richge Technology | স্ট্যান্ডার্ড সিলিন্ডার পিস্টন রড এন্ড সিঙ্গেল ইয়ার ক্লিভিস ফিটিং

1. পণ্য ওভারভিউ

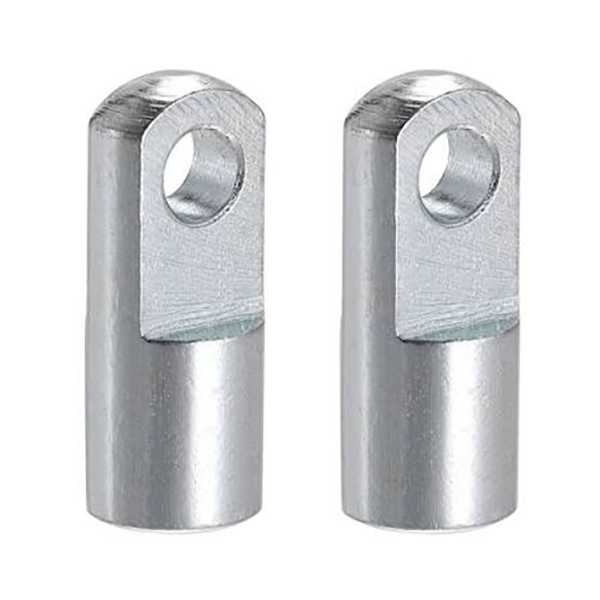

     আই-টাইপ জয়েন্ট, যা সিলিন্ডার পিস্টন রড একক কান / ইউ-ক্লেভিস সংযোগকারী নামেও পরিচিত, সিলিন্ডার পিস্টন রড এবং লোডের মধ্যে সংযোগের জন্য ব্যবহৃত হয়। এটি একটি সমতলের মধ্যে ±5° সুইং করতে দেয়। সাধারণ ইনস্টলেশন এবং চমৎকার উত্তেজনা এবং কম্প্রেশন প্রতিরোধের বৈশিষ্ট্যযুক্ত, এটি স্ট্যান্ডার্ড বায়ুসংক্রান্ত সিলিন্ডারের জন্য সবচেয়ে সাধারণ শেষ ফিটিং।

2. গঠন ও মূল বৈশিষ্ট্য

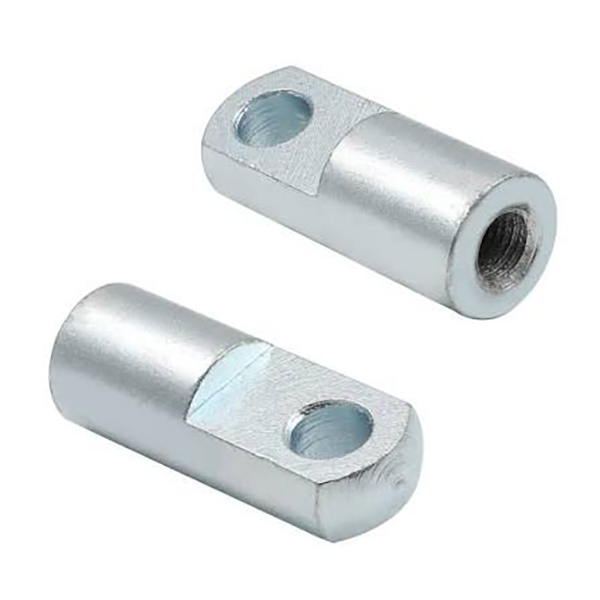

     • প্রোফাইল: একক কানের গর্ত সহ নলাকার শরীর (U- আকৃতির খোলার); পিস্টন রড সম্মুখের স্ক্রু লেজ এ মহিলা থ্রেড.

     • ফাংশন: ওয়াই-টাইপ ক্লিভিস এবং রড এন্ড বিয়ারিং-এর স্বল্প খরচে স্পষ্ট বিকল্প; ছোট কোণ সুইং ইনস্টলেশনের সময় প্রান্তিককরণ ত্রুটিগুলি ক্ষতিপূরণ দেয়।

     • উপাদান: কার্বন ইস্পাত (কালো/নিকেল ধাতুপট্টাবৃত), ঢালাই লোহা, স্টেইনলেস স্টীল। পিনের গর্তের জন্য ম্যাচিং পিন এবং কটার পিন প্রয়োজন।

     • তুলনা সুবিধা: ভাসমান জয়েন্টের চেয়ে সস্তা; উচ্চ দৃঢ়তা এবং রড শেষ ভারবহন তুলনায় বড় লোড ক্ষমতা.

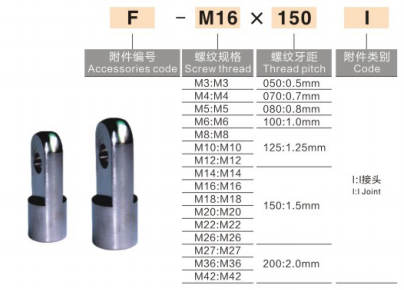

3. মডেল নামকরণ কনভেনশন

  1) AirTAC স্ট্যান্ডার্ড: F-M10×1.25I: F = আনুষঙ্গিক, M10×1.25 = থ্রেড স্পেসিফিকেশন, I = I-টাইপ ক্লিভিস

  2) SMC স্ট্যান্ডার্ড (MBB / CA2 / CS1 সিরিজ)

     • I-32: 32mm বোরের সিলিন্ডারের জন্য I-টাইপ ক্লিভিস

     • CA2-40-I: CA2 সিরিজ, 40mm বোর, I-টাইপ জয়েন্ট

  3) সাধারণ ঘরোয়া চিহ্নিতকরণ: I-M16×1.5: থ্রেড M16×1.5, 50/63mm বোর সিলিন্ডারের জন্য উপযুক্ত

4. স্পেসিফিকেশন এবং সিলিন্ডার বোর ম্যাচিং চার্ট

5. ইনস্টলেশন নির্দেশিকা

  1. আই-টাইপ ক্লিভিসের ফিমেল থ্রেড পিস্টন রডের বাহ্যিক থ্রেডে স্ক্রু করুন, অ্যান্টি-লুজিংয়ের জন্য শক্ত করুন। অ্যানেরোবিক থ্রেড লকার ঐচ্ছিক।

  2. I জয়েন্টের একক কানের গর্তের সাথে লোড সাইড ইয়ার লগ সারিবদ্ধ করুন, পিন ঢোকান, পিন পড়া রোধ করতে উভয় প্রান্তে কটার পিন ইনস্টল করুন।

  3. অ্যাপ্লিকেশন: পুশ-পুল লোড, লিনিয়ার গাইড, ফ্লিপিং মেকানিজম। উচ্চ-গতি / উচ্চ-ফ্রিকোয়েন্সি সুইং অ্যাপ্লিকেশনের জন্য সুপারিশ করা হয় না (রড এন্ড বিয়ারিং পছন্দ করা হয়)।

6. সাধারণ প্রতিস্থাপন মডেল দ্রুত রেফারেন্স

     • 32mm বোর: F-M10×1.25I / I-32

     • 40mm বোর: F-M12×1.25I / I-40

     • 50/63 মিমি বোর: F-M16×1.5I/I-50/63

     • 80/100mm বোর: F-M20×1.5I/I-80/100

7. তুলনা: আই-টাইপ বনাম ওয়াই-টাইপ বনাম রড এন্ড বিয়ারিং বনাম ফ্লোটিং জয়েন্ট
