সি-টাইপ স্ব-লকিং কুইক কাপলার

সি-টাইপ স্ব-লকিং কুইক কাপলার | বায়ুসংক্রান্ত সি শৈলী দ্রুত সংযোগ ফিটিং

ব্র্যান্ড: SOLH by Richge Technology | ইউনিভার্সাল নিউম্যাটিক সি টাইপ কুইক কাপলার, এসএমসি এবং এয়ারটিএসির সাথে বিনিময়যোগ্য

1. পণ্য ওভারভিউ

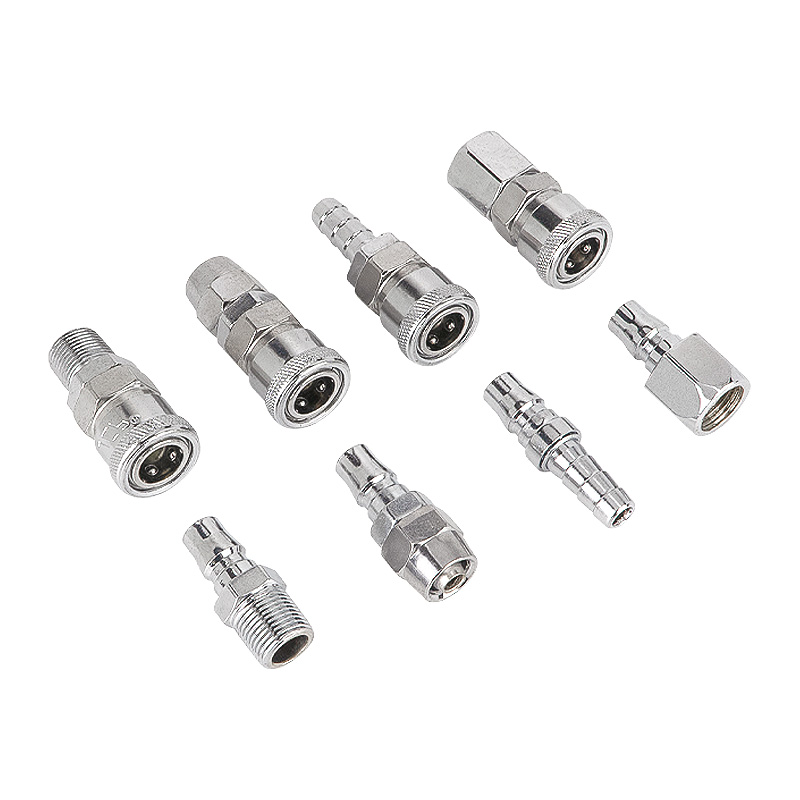

     সি-টাইপ স্ব-লকিং দ্রুত কাপলার হল স্ট্যান্ডার্ড স্টিল-বল স্ব-লকিং ফিটিং বায়ুসংক্রান্ত শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। অন্তর্নির্মিত স্প্রিং এবং ইস্পাত বল সন্নিবেশের উপর স্বয়ংক্রিয় লকিং উপলব্ধি করে এবং হাতা পিছনের দিকে স্লাইড করে ছেড়ে দেয়। কোন সরঞ্জাম প্রয়োজন, একক হাত অপারেশন. এতে মহিলা কাপলার (স্লাইডিং হাতা সহ) এবং জোড়া সমাবেশের জন্য পুরুষ প্লাগ থাকে। কম্প্রেসড এয়ার পাইপলাইন, বায়ুসংক্রান্ত সরঞ্জাম এবং স্বয়ংক্রিয় বায়ু সরবরাহ সার্কিটে ব্যাপকভাবে প্রয়োগ করা হয়, এছাড়াও ভ্যাকুয়াম জেনারেটর এবং সম্পূর্ণ বায়ুসংক্রান্ত পাইপিং সিস্টেমের সাথে মেলে।

2. মূল বৈশিষ্ট্য

     • ইস্পাত-বল স্ব-লকিং কাঠামো: পুরুষ প্লাগ সম্পূর্ণরূপে ঢোকানো এবং লক করা হলে শ্রবণযোগ্য "ক্লিক"; চাপে আলাদা করা যায় না। আনলক এবং সংযোগ বিচ্ছিন্ন করার জন্য স্লাইডিং হাতা পিছনে টানুন।

     • ডুয়েল লেয়ার এনবিআর সিল রিং: চমৎকার বায়ু নিবিড়তা, সংকুচিত বায়ু এবং ক্ষুদ্র তৈলাক্তকরণ তেল প্রতিরোধী, কম বায়ু ফুটো হার.

     • শরীরের উপাদান: নিকেল-ধাতুপট্টাবৃত ইস্পাত (ধাতু স্ট্যান্ডার্ড সংস্করণ) / উচ্চ-কঠিনতা প্লাস্টিক (হালকা বিকল্প)। ঘন ঘন প্লাগ এবং ওয়ার্কশপে টানার জন্য অ্যান্টি-জং এবং পরিধান-প্রতিরোধী।

     • সম্পূর্ণ আকার পরিসীমা: পিপি (টিউব ফিমেল), পিএফ (মহিলা থ্রেড), পিএইচ (পুরুষ থ্রেড); এসপি (টিউব পুরুষ), এসএফ (মহিলা থ্রেড), এসএম (পুরুষ থ্রেড)।

     • মসৃণ প্রবাহ পথ, নিম্নচাপ ড্রপ. PU পায়ের পাতার মোজাবিশেষ এবং নাইলন টিউব সঙ্গে সামঞ্জস্যপূর্ণ. সর্বজনীন ক্রস-ব্র্যান্ড বিনিময়যোগ্যতার জন্য স্ট্যান্ডার্ড ইন্টারফেস।

3. মডেল কোড সংজ্ঞা

  উদাহরণ: PP20 = Φ5×8 PU টিউবের জন্য C-টাইপ স্ব-লকিং মহিলা কাপলার; SM30 = Φ6.5×10 পাইপলাইনের জন্য বাহ্যিক থ্রেড সহ সি-টাইপ পুরুষ প্লাগ।

4. মূল প্রযুক্তিগত বিশেষ উল্লেখ

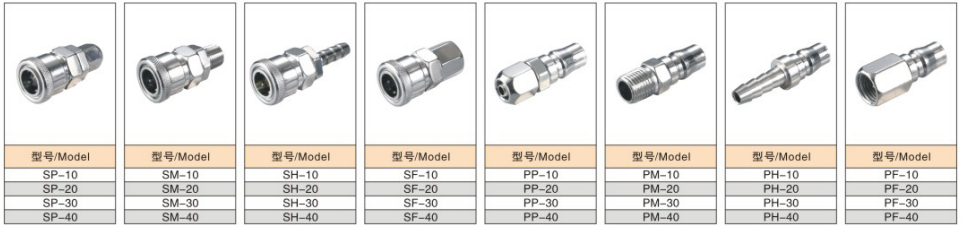

5. সাধারণ মডেল স্পেসিফিকেশন টেবিল

6. আবেদনের পরিস্থিতি

     • এয়ার কম্প্রেসার এয়ার পাইপলাইন, এয়ার ব্লো বন্দুক, এয়ার স্ক্রু ড্রাইভার, গ্রাইন্ডার এবং অন্যান্য বায়ুসংক্রান্ত হাত সরঞ্জাম

     • স্বয়ংক্রিয় উত্পাদন লাইনে বায়ু উত্স বিতরণ, ভ্যাকুয়াম জেনারেটরের সাথে মিলিত বায়ু পাইপিং সংযোগ

     • সরঞ্জাম রক্ষণাবেক্ষণ, মোবাইল বায়ুসংক্রান্ত ওয়ার্কস্টেশন, বারবার পাইপলাইন সমাবেশ এবং বিচ্ছিন্নকরণের প্রয়োজন হয়

7. অপারেশন নোট

  1. শুধুমাত্র সংকুচিত বায়ু জন্য. উচ্চ-চাপের জলবাহী তরল বা শক্তিশালী ক্ষয়কারী মিডিয়ার জন্য উপযুক্ত নয়।

  2. প্লাগিং/আনপ্লাগ করার আগে ডিপ্রেসারাইজ করুন। চাপের অধীনে জোরপূর্বক সংযোগ বিচ্ছিন্ন করা স্টিলের বল এবং সিলিং রিংগুলির ক্ষতি করতে পারে।

  3. নিয়মিত ও-রিং পরিধান পরিদর্শন; বায়ু ফুটো হলে অবিলম্বে সীল প্রতিস্থাপন.

  4. PTFE টেপ থ্রেডেড ইনস্টলেশনের জন্য সুপারিশ করা হয়. থ্রেড স্ট্রিপিং এড়াতে অতিরিক্ত টাইট করবেন না।
