সিলিন্ডার রড এন্ডের জন্য Y টাইপ ডাবল ইয়ার ক্লিভিস জয়েন্ট

সিলিন্ডার রড এন্ডের জন্য Y টাইপ ডাবল ইয়ার ক্লিভিস জয়েন্ট | ফর্ক বায়ুসংক্রান্ত সিলিন্ডার ওয়াই ক্লিভিস ফিটিং

ব্র্যান্ড: SOLH by Richge Technology | স্ট্যান্ডার্ড বায়ুসংক্রান্ত সিলিন্ডার পিস্টন রড ওয়াই ফর্ক ক্লিভিস আনুষঙ্গিক

1. পণ্য ওভারভিউ

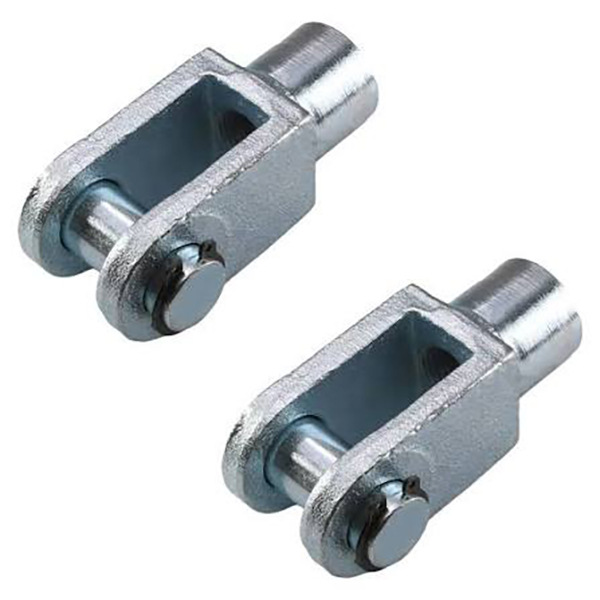

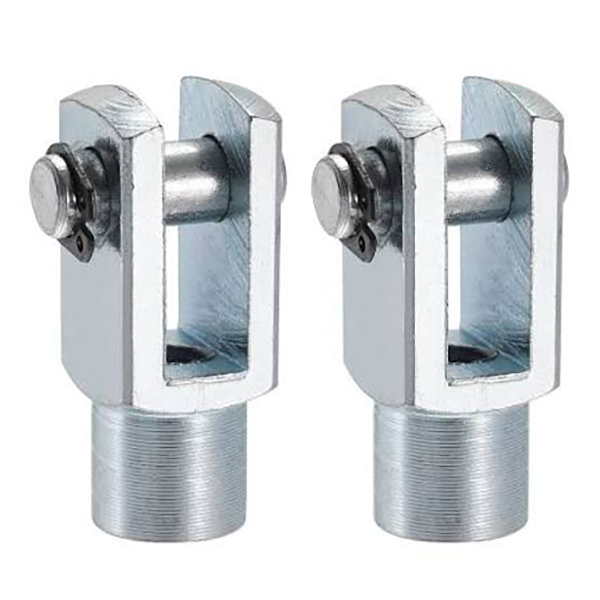

     Y-টাইপ জয়েন্ট, যার নাম ডাবল ইয়ার ফর্ক ক্লিভিস, সিলিন্ডার পিস্টন রডের সাথে বেঁধে রাখার জন্য অভ্যন্তরীণ থ্রেডের সাথে আসে। এর ডবল কানগুলি লোডের একক কানের লগকে আটকে রাখে, পিন শ্যাফ্ট দ্বারা কব্জাযুক্ত সংযোগের জন্য একত্রিত হয়। এটি একটি সমতলের মধ্যে ±5° সুইং সক্ষম করে। বায়ুসংক্রান্ত সিলিন্ডারের জন্য একটি স্ট্যান্ডার্ড সংযোগকারী আনুষঙ্গিক হিসাবে, এটি SMC এবং AirTAC স্ট্যান্ডার্ড খুচরা যন্ত্রাংশের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য।

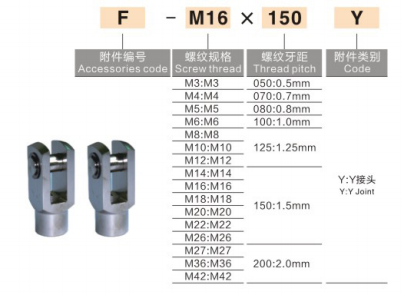

2. মডেল নামকরণ কনভেনশন

  AirTAC মান: F - থ্রেড + Y
  উদাহরণ: F-M10×1.25Y, F-M12×1.25Y

  SMC মান: Y + বোর আকার
  উদাহরণ: Y-32, CA2-40-Y

     • Y: Y-টাইপ ডবল ইয়ার ক্লিভিস

     • প্রত্যয় থ্রেড পিস্টন রড থ্রেডের সাথে মেলে: M10×1.25 / M12×1.25 / M16×1.5

3. সাধারণ স্পেসিফিকেশন টেবিল

4. উপাদান এবং প্রযুক্তিগত পরামিতি

     • উপাদান: কালো অক্সাইড সঙ্গে কার্বন ইস্পাত / galvanized ফিনিস, স্টেইনলেস স্টীল ঐচ্ছিক

     • সুইং অ্যাঙ্গেল: ±5° একক সমতল সুইং

     • সামঞ্জস্য: পূর্ণ পরিসীমা মান বায়ুসংক্রান্ত সিলিন্ডার জন্য উপযুক্ত

     • ইনস্টলেশন: জয়েন্টটিকে পিস্টন রডে স্ক্রু করুন, Y ফর্কের মধ্যে লোড সিঙ্গেল লগ ঢোকান, পিন শ্যাফ্ট এবং কটার পিন দিয়ে সুরক্ষিত করুন।

5. দ্রুত তুলনা: Y-টাইপ/আই-টাইপ/রড এন্ড বিয়ারিং

6. নির্বাচন নির্দেশিকা
