ব্র্যান্ড: SOLH by Richge Technology | কম্প্রেসড এয়ার এবং ভ্যাকুয়াম লাইনের জন্য বায়ুসংক্রান্ত স্ট্রেইট ওয়ান-টাচ পুশ ফিটিং
 |
 |
 |
 |
KQ2H হল একটি স্ট্যান্ডার্ড স্ট্রেইট পুশ-ইন নিউম্যাটিক ফিটিং যার সাথে পুশ-টু-কানেক্ট ডিজাইন, PU এবং PA নাইলন টিউবিংয়ের সাথে সামঞ্জস্যপূর্ণ। এটি সংকুচিত বায়ু এবং ভ্যাকুয়াম পাইপিং সিস্টেম উভয়ই পরিবেশন করে এবং ZH, BM, PBM, PBX সিরিজের ভ্যাকুয়াম জেনারেটরের সাথে ব্যাপকভাবে মেলে। SOLH এর মূল পুশ ফিটিং সিরিজের একটি হিসাবে, এটি সরাসরি আমদানি করা SMC KQ2H ফিটিংগুলি প্রতিস্থাপন করতে পারে।
KQ2H সিরিজে তিনটি প্রধান উপ-প্রকার রয়েছে:
পুরুষ সুতো সোজা: এক প্রান্ত পুরুষ থ্রেড (মাইক্রো এম থ্রেড / আর টেপার থ্রেড), এক প্রান্ত টিউব সন্নিবেশ

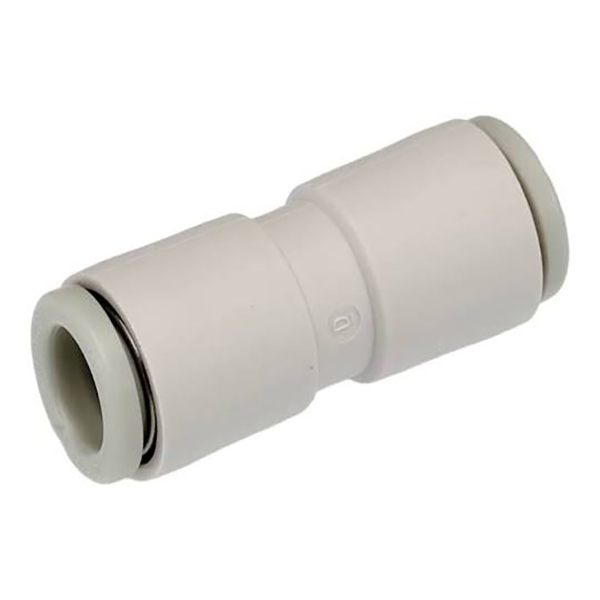

সমান ব্যাস সোজা (-00 প্রত্যয়): একই OD টিউবিং বাট জয়েন্টের জন্য উভয় প্রান্ত
সোজা কমানো: পাইপ আকার রূপান্তর উপলব্ধি করার জন্য বিভিন্ন টিউবের বাইরের ব্যাসের জন্য দুটি পোর্ট
একক-হাত সমাবেশ এবং বিচ্ছিন্নকরণ: স্বয়ংক্রিয় লকিংয়ের জন্য টিউব ঢোকান; টিউবিং বের করতে নীল রিলিজ রিং টিপুন, সম্পূর্ণ প্রমিত মাত্রা।
• স্প্রিং চোয়াল ওয়ান-টাচ লকিং স্ট্রাকচার: টিউব ঢোকানো এবং স্বয়ংক্রিয়ভাবে লক করা. সুবিধাজনক সমাবেশের জন্য টিউব বিচ্ছিন্ন করতে প্রেস রিলিজ কলার।
• উপাদান রচনা: চাঙ্গা POM প্লাস্টিকের শরীর; বিরোধী জং এবং নির্ভরযোগ্য sealing জন্য নিকেল-ধাতুপট্টাবৃত পিতল থ্রেড শেষ.
• এনবিআর নাইট্রিল রাবার সিল ইতিবাচক সংকুচিত বায়ু এবং নেতিবাচক ভ্যাকুয়াম সার্কিটের জন্য অবিচলিতভাবে কাজ করে।
• সম্পূর্ণ আকারের কভারেজ: ক্ষুদ্র নল Φ2/3.2/4, নিয়মিত Φ6/8/10/12 এবং বড় আকার Φ16। মাইক্রো এম থ্রেড (M3, M5, M6) এবং ইম্পেরিয়াল R টেপার থ্রেড (1/8,1/4,3/8,1/2) সমর্থন করে, ভ্যাকুয়াম জেনারেটর এবং মাইক্রো সিলিন্ডারের জন্য উপযুক্ত।
• কম্প্যাক্ট আকার, স্বয়ংক্রিয় যন্ত্রপাতি সংকীর্ণ স্থানে ইনস্টলেশনের জন্য আদর্শ.
উদাহরণ:
KQ2H04-M5: Φ4 টিউবের জন্য পুরুষ থ্রেড সোজা ফিটিং, M5×0.8 পুরুষ থ্রেড
KQ2H06-01S: Φ6 টিউবের জন্য পুরুষ থ্রেড সোজা ফিটিং, R1/8 পুরুষ টেপার থ্রেড
KQ2H08-00: সমান-ব্যাসের সোজা ফিটিং, Φ8 টিউবিংয়ের জন্য উভয় পোর্ট
KQ2H06-08: সোজা ফিটিং হ্রাস করা, একদিকে Φ6, অন্য দিকে Φ8
|
কোড সেগমেন্ট |
বর্ণনা |
|
KQ2H |
সিরিজ কোড: সোজা পুশ-ইন ফিটিং |
|
02/23/04/06/08/10/12/16 |
টিউবের বাইরের ব্যাস ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 মিমি |
|
M3G/M5/M6 |
মেট্রিক মাইক্রো পুরুষ থ্রেড: M3×0.5 / M5×0.8 / M6×1.0 |
|
01S/02S/03S/04S |
ইম্পেরিয়াল আর পুরুষ টেপার থ্রেড: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
সমান ব্যাস সোজা, উভয় প্রান্তে একই টিউবের আকার |
|
দ্বৈত সংখ্যা যেমন 06-08 |
সোজা কমানো: সামনের টিউব ব্যাস → পিছনের টিউব ব্যাস |
|
আইটেম |
প্যারামিটার |
|
প্রযোজ্য মাধ্যম |
সংকুচিত বায়ু, ভ্যাকুয়াম নেতিবাচক চাপ |
|
অপারেটিং চাপ |
0~1.0MPa; সর্বোচ্চ ভ্যাকুয়াম: -95kPa |
|
অপারেটিং তাপমাত্রা |
-5℃ ~ +60℃ |
|
শরীরের উপাদান |
চাঙ্গা POM; থ্রেড: নিকেল-ধাতুপট্টাবৃত পিতল |
|
সীল উপাদান |
এনবিআর নাইট্রিল রাবার |
|
সামঞ্জস্যপূর্ণ টিউবিং |
PU টিউব, PA নাইলন টিউব |
|
অপারেশন পদ্ধতি |
লক করতে ঢোকান; টিউব বিচ্ছিন্ন করার জন্য প্রেস রিলিজ রিং |

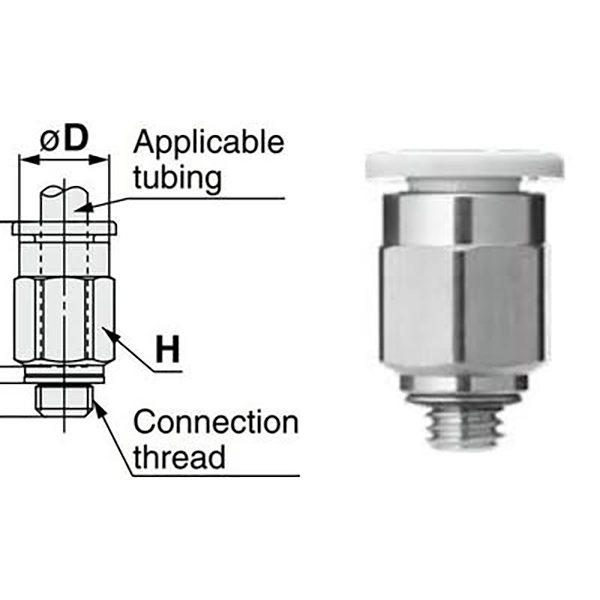

5.1 মেট্রিক মাইক্রো থ্রেড সহ পুরুষ থ্রেড
|
মডেল |
থ্রেড |
টিউব ΦD |
|
KQ2H02-M3G |
M3×0.5 |
Φ2 |
|
KQ2H02-M5 |
M5×0.8 |
Φ2 |
|
KQ2H23-M3G |
M3×0.5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0.8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0.5 |
Φ4 |
|
KQ2H04-M5 |
M5×0.8 |
Φ4 |
|
KQ2H04-M6 |
M6×1.0 |
Φ4 |
|
KQ2H06-M5 |
M5×0.8 |
Φ6 |
|
KQ2H06-M6 |
M6×1.0 |
Φ6 |

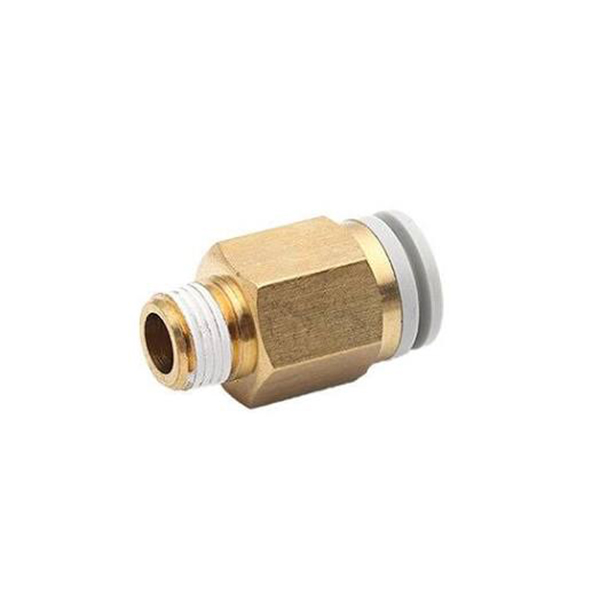

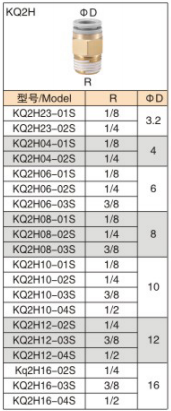

5.2 ইম্পেরিয়াল আর টেপার থ্রেড সহ পুরুষ থ্রেড
|
মডেল |
থ্রেড |
টিউব ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
আর৩/৮ |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
আর৩/৮ |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
আর৩/৮ |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
আর৩/৮ |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
আর৩/৮ |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 সমান ব্যাস সোজা -00 সিরিজ
|
মডেল |
টিউব ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |

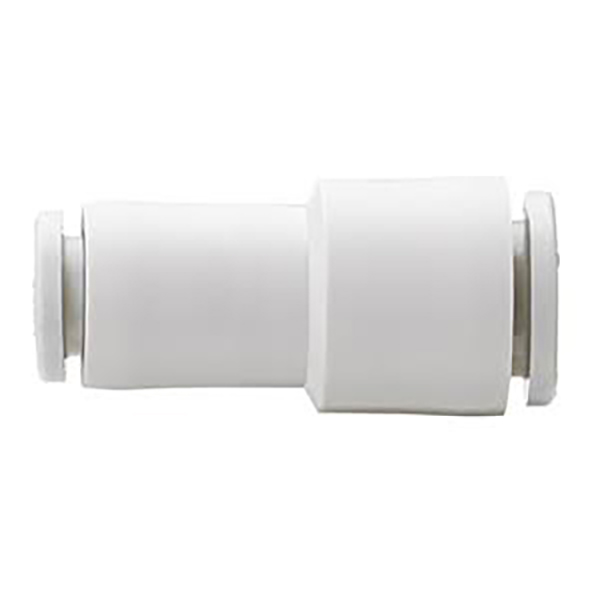

5.4 স্ট্রেইট সিরিজ কমানো
|
মডেল |
টিউব ① |
টিউব ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•ZH / BM / PBM / PBX ভ্যাকুয়াম জেনারেটরের জন্য বায়ু সরবরাহ এবং শোষণ পাইপিং ম্যাচিং
• অটোমেশন সরঞ্জামগুলিতে মাইক্রো সিলিন্ডার এবং সোলেনয়েড ভালভের জন্য পাইপিং, সীমাবদ্ধ স্থানে ইনস্টলেশন
• প্রধান এয়ার লাইন শাখা, সমান-ব্যাসের টিউব বাট জয়েন্ট বা পাইপ আকার পরিবর্তন
• বায়ুসংক্রান্ত পরীক্ষার জিগস, রোবোটিক বায়ুসংক্রান্ত সার্কিট
1. burrs ছাড়া ফ্ল্যাট টিউব কাটা. Burrs সিলিং রিং স্ক্র্যাচ করবে এবং বায়ু বা ভ্যাকুয়াম ফুটো হতে পারে।
2. চোয়াল নিযুক্ত করার জন্য উপবিষ্ট না হওয়া পর্যন্ত সম্পূর্ণরূপে টিউব ঢোকান। টিউবটি বের করার আগে সর্বদা প্রেস রিলিজ রিং; জোর করে ঝাঁকান না।
3. PU/PA অনমনীয় নাইলন টিউবিংয়ের জন্য প্রস্তাবিত। পাতলা-প্রাচীর PE নরম পায়ের পাতার মোজাবিশেষ প্রস্তাবিত হয় না.
4. ভ্যাকুয়াম কাজের অবস্থার অধীনে সন্নিবেশ গভীরতা নিশ্চিত করুন। বারবার নেতিবাচক চাপ চক্রের জন্য, বিকল্প নির্বাচনের জন্য BPS স্ক্রু-অন ফিটিংগুলির সাথে তুলনা করুন।
