ব্র্যান্ড: SOLH by Richge Technology | KQ2D Y-টাইপ ওয়ান-টাচ নিউমেটিক টি ফিটিং
 |
 |
 |
KQ2D সিরিজ হল Y-টাইপ ব্রাঞ্চ টি পুশ-ইন ফিটিং যা SOLH পূর্ণ KQ2 বায়ুসংক্রান্ত ওয়ান-টাচ ফিটিং পরিবারের অন্তর্গত। টুল-ফ্রি পুশ-টু-কানেক্ট ডিজাইন গ্রহণ করে, এটি দক্ষতার সাথে একটি বায়ু উৎসকে দুটি সমান্তরাল বায়ু সার্কিটে অটোমেশন নিউমেটিক সিস্টেমের জন্য বিভক্ত করে।
কাঠামোগত শ্রেণীবিভাগ: Y-আকৃতির দ্বিখণ্ডিত 1-ইন 2-আউট কাঠামো, তিনটি প্রকারে উপলব্ধ: সমান ব্যাসের টিউব Y টি, ইম্পেরিয়াল টেপার R থ্রেড Y টি, এবং মেট্রিক সূক্ষ্ম M থ্রেড Y টি।
উপাদান এবং সামঞ্জস্য: উচ্চ-শক্তির PBT বডি, স্টেইনলেস স্টীল ধরে রাখার নখর, NBR নাইট্রিল রাবার সিলিং রিং। PU পলিউরেথেন টিউব এবং PA নাইলন টিউবগুলির সাথে সামঞ্জস্যপূর্ণ, সংকুচিত বায়ু পজিটিভ চাপ এবং ভ্যাকুয়াম নেতিবাচক চাপ পাইপলাইনের জন্য দ্বৈত উদ্দেশ্য।

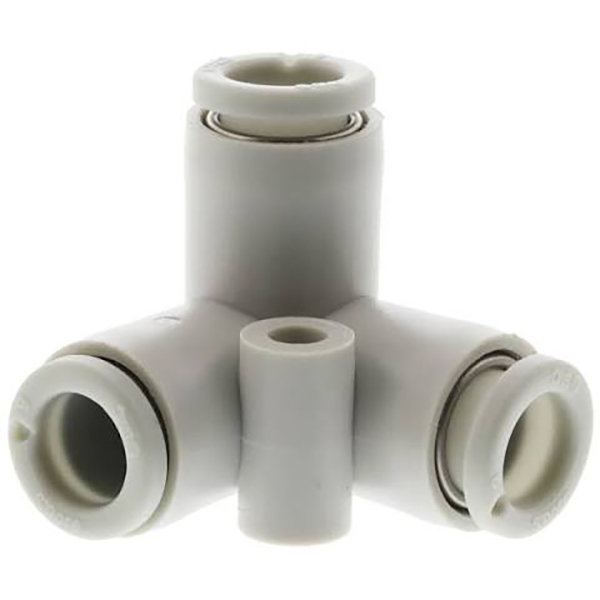

2.1 সমান ব্যাস Y Tee (KQ2Dxx-00, থ্রেডলেস 3-ওয়ে একই সাইজ)
তিনটি বন্দরই একই-স্পেক পাইপলাইন সিস্টেমে সুষম 1-থেকে-2 বায়ু বিতরণের জন্য অভিন্ন টিউব ব্যাস, থ্রেডলেস ডিজাইন গ্রহণ করে।
|
মডেল |
টিউবের বাইরের ব্যাস ΦD (মিমি) |
|
KQ2D04-00 |
4 |
|
KQ2D06-00 |
6 |
|
KQ2D08-00 |
8 |
|
KQ2D10-00 |
10 |
|
KQ2D12-00 |
12 |

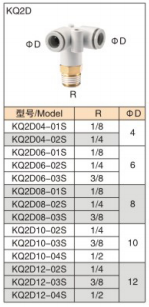

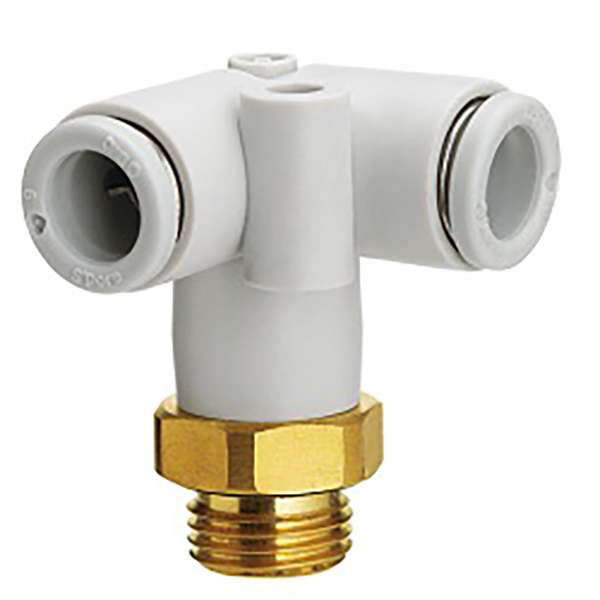

2.2 ইম্পেরিয়াল টেপার পুরুষ থ্রেড R Y Tee (নীচের থ্রেড ইনলেট, ডুয়াল টিউব আউটলেট)
এয়ার সোর্স ইনলেটের জন্য বটম ইম্পেরিয়াল আর টেপার মেল থ্রেড, টিউব সংযোগের জন্য উপরের দুটি সমান্তরাল পুশ-ইন পোর্ট, থ্রেডেড ইনস্টলেশন এবং ফিক্সড এয়ার সোর্স ব্রাঞ্চিংয়ের জন্য উপযুক্ত।
|
মডেল |
আর থ্রেড স্পেক |
টিউবের বাইরের ব্যাস ΦD (মিমি) |
|
KQ2D04-01S |
R1/8 |
4 |
|
KQ2D04-02S |
R1/4 |
4 |
|
KQ2D06-01S |
R1/8 |
6 |
|
KQ2D06-02S |
R1/4 |
6 |
|
KQ2D06-03S |
আর৩/৮ |
6 |
|
KQ2D08-01S |
R1/8 |
8 |
|
KQ2D08-02S |
R1/4 |
8 |
|
KQ2D08-03S |
আর৩/৮ |
8 |
|
KQ2D10-02S |
R1/4 |
10 |
|
KQ2D10-03S |
আর৩/৮ |
10 |
|
KQ2D10-04S |
R1/2 |
10 |
|
KQ2D12-02S |
R1/4 |
12 |
|
KQ2D12-03S |
আর৩/৮ |
12 |
|
KQ2D12-04S |
R1/2 |
12 |

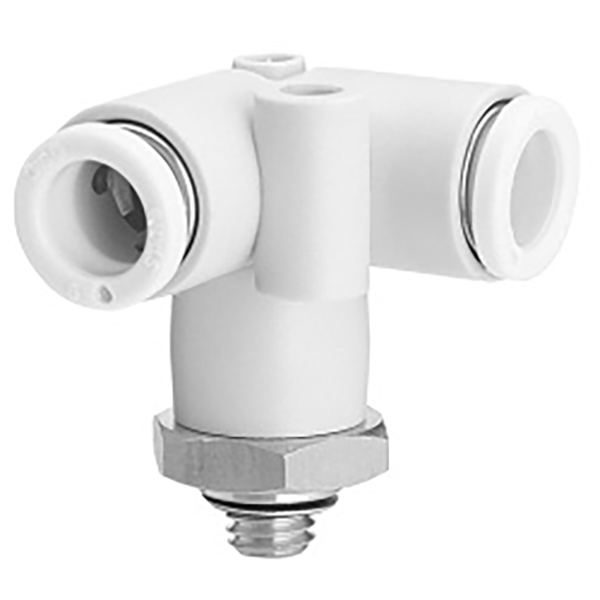

2.3 মেট্রিক ফাইন মেল থ্রেড M Y Tee (নীচের M থ্রেড ইনলেট, ডুয়াল টিউব আউটলেট)
নীচের নির্ভুলতা মেট্রিক সূক্ষ্ম পুরুষ থ্রেড, ক্ষুদ্র বায়ুসংক্রান্ত মডিউল এবং ছোট-স্পেস অটোমেশন সরঞ্জাম পাইপিংয়ের জন্য কম্প্যাক্ট কাঠামো।
|
মডেল |
মেট্রিক থ্রেড স্পেক |
টিউবের বাইরের ব্যাস ΦD (মিমি) |
|
KQ2D04-M5 |
M5×0.8 |
4 |
|
KQ2D04-M6 |
M6×1.0 |
4 |
|
KQ2D06-M5 |
M5×0.8 |
6 |
|
KQ2D06-M6 |
M6×1.0 |
6 |
|
আইটেম |
প্যারামিটার |
|
সামঞ্জস্যপূর্ণ টিউবিং |
পিইউ পলিউরেথেন টিউব, পিএ নাইলন বায়ুসংক্রান্ত টিউব |
|
কাজের চাপ পরিসীমা |
ভ্যাকুয়াম -100kPa ~ ইতিবাচক চাপ 1.0MPa |
|
অপারেটিং তাপমাত্রা |
0℃ ~ 60℃ |
|
সমাবেশ এবং বিচ্ছিন্নকরণ |
টিউব সন্নিবেশ পরে স্বয়ংক্রিয় লকিং; টিউবিং বের করতে সাদা রিলিজ রিং টিপুন |
|
মূল উপাদান |
PBT বডি, স্টেইনলেস স্টিলের নখর, NBR রাবার সিল |
• স্বয়ংক্রিয় উত্পাদন লাইন এবং ফিক্সচার বায়ুসংক্রান্ত সার্কিটের জন্য 1-থেকে-2 বায়ু উত্স বিতরণ
• রোবোটিক এন্ড ইফেক্টর ভ্যাকুয়াম সিস্টেমের জন্য ডুয়াল সাকশন কাপ সিঙ্ক্রোনাস এয়ার সাপ্লাই
• ডুয়াল-সিলিন্ডার সিঙ্ক্রোনাস অপারেশনের জন্য সমান্তরাল পাইপলাইন বিভাজন
• সংকীর্ণ-স্থান বায়ুসংক্রান্ত সরঞ্জামের জন্য কম্প্যাক্ট এবং পরিপাটি টিউবিং রাউটিং
• KQ2D Y-টাইপ টি: দুটি সমান্তরাল আউটলেট সহ মসৃণ Y- আকৃতির দ্বিখণ্ডন গ্রহণ করে। নিম্ন বায়ুপ্রবাহ অশান্তি এবং ছোট চাপ ড্রপ বৈশিষ্ট্য, আরো সুষম বায়ুপ্রবাহ বিতরণ প্রদান. সংকীর্ণ ইনস্টলেশন স্পেস এবং একই-পার্শ্বের সমান্তরাল টিউবিং রাউটিংয়ের জন্য অপ্টিমাইজ করা, ডুয়াল সিঙ্ক্রোনাস সাকশন কাপ এবং ডুয়াল-সিলিন্ডার সিস্টেমের জন্য পুরোপুরি উপযুক্ত।
• KQ2T T-টাইপ টি: উল্লম্ব পার্শ্বীয় শাখা সহ ক্লাসিক অরথোগোনাল টি-আকৃতির কাঠামো। স্ট্যান্ডার্ড 90° উল্লম্ব পার্শ্বীয় পাইপলাইন ডাইভারশনের জন্য ডিজাইন করা হয়েছে, নিয়মিত মেশিন লেআউট এবং প্রধান পাইপলাইন পাশ্বর্ীয় শাখার দৃশ্যের জন্য আদর্শ।
• নির্বাচন টিপ: বেছে নিনKQ2D সংকীর্ণ স্থান এবং একই দিকের সমান্তরাল বিচ্ছুরিত টিউবিংয়ের জন্য; বেছে নিনKQ2T উল্লম্ব পার্শ্বীয় পাইপলাইন আউটলেট এবং ঐতিহ্যগত ডান-কোণ শাখা বিন্যাসের জন্য।
