KQ2E সিরিজ বাল্কহেড ইউনিয়ন পুশ-ইন ফিটিং

SOLH KQ2E সিরিজ বাল্কহেড ইউনিয়ন পুশ-ইন ফিটিং | প্যানেল মাউন্ট বায়ুসংক্রান্ত সংযোগকারী

ব্র্যান্ড: SOLH by Richge Technology | SMC KQ2E সমতুল্য বাল্কহেড ইউনিয়ন বায়ুসংক্রান্ত এক-টাচ ফিটিং

1. পণ্য ওভারভিউ

     KQ2E হল SOLH KQ2 ওয়ান-টাচ ফিটিং সিরিজের মধ্যে বাল্কহেড ইউনিয়ন ফিটিং, SMC KQ2E এর সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। সাধারণত প্যানেল বাল্কহেড ফিটিং নামে পরিচিত, এটি সরঞ্জাম প্যানেল এবং পার্টিশনের মাধ্যমে বায়ুসংক্রান্ত লাইন অনুপ্রবেশের জন্য আদর্শ উপাদান। এটি অভ্যন্তরীণ এবং বাহ্যিক বায়ু সার্কিটগুলিকে সংযুক্ত করে, ভালভ এবং সিলিন্ডারের প্যানেল মাউন্টিং সমর্থন করে, কন্ট্রোল ক্যাবিনেট, অটোমেশন ঘের এবং ক্লিনরুম পার্টিশনে ব্যাপকভাবে ব্যবহৃত হয়।

2. মডেল নামকরণের নিয়ম

মডেল ব্রেকডাউন উদাহরণ:

  স্ট্যান্ডার্ড ডুয়াল-টিউব বাল্কহেড: KQ2E06-00A
     KQ2: KQ2 সিরিজের দ্বিতীয় প্রজন্মের পুশ-ইন ফিটিং (হোয়াইট বডি)
     ই: বাল্কহেড ইউনিয়ন, কাঠামোর মাধ্যমে প্যানেল
     06: টিউবের বাইরের ব্যাস φ6 মিমি, উভয় প্রান্ত একই পুশ-ইন আকার
     00: ডুয়াল পুশ-ইন পোর্ট (টিউব-টু-টিউব বাল্কহেড)
     উত্তর: এনবিআর সিল, বারবার সমাবেশ এবং বিচ্ছিন্ন করার জন্য গ্যাসকেটের ধরন

  কমপ্যাক্ট ছোট বাল্কহেড: KQ2E04-00J
     প্রত্যয় J: ক্ষুদ্রাকৃতির কমপ্যাক্ট সংস্করণ, পাতলা প্যানেল এবং ক্ষুদ্র সরঞ্জামগুলির জন্য ছোট মাত্রা

  টিউব বাল্কহেড থেকে মহিলা থ্রেড: KQ2E06-02A
     02: Rc14 মহিলা টেপার পাইপ থ্রেড

  সম্পূর্ণ অর্থ: φ6 পুশ-ইন পোর্ট ↔ Rc1/4 মহিলা থ্রেড বাল্কহেড সংযোগকারী

3. তিনটি কাঠামোগত প্রকার

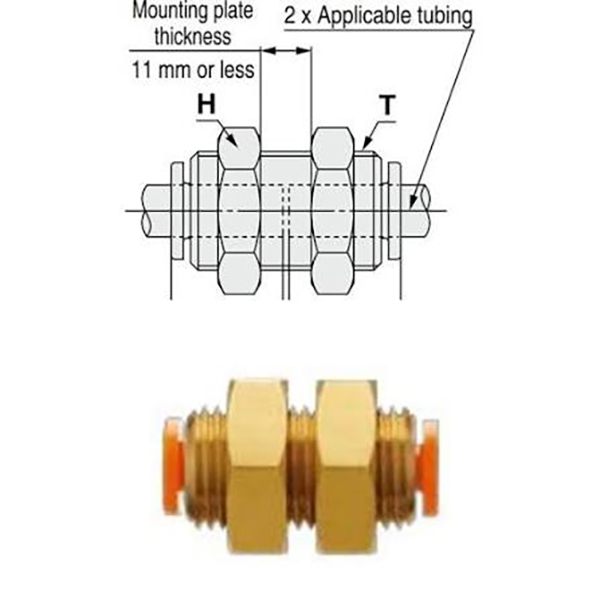

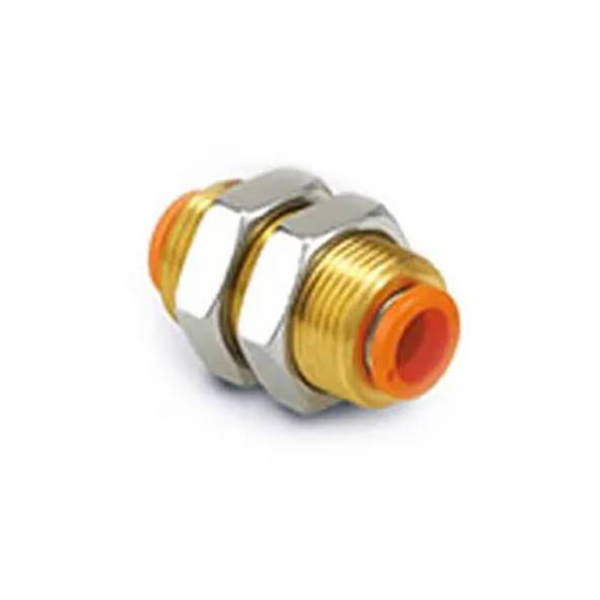

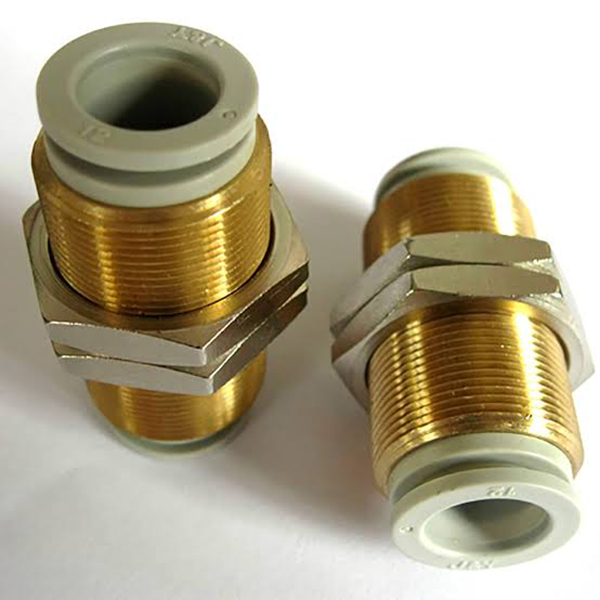

3.1 স্ট্যান্ডার্ড ডুয়াল-টিউব বাল্কহেড ইউনিয়ন (KQ2EXX-00)

  গঠন বৈশিষ্ট্য:

     • উভয় প্রান্ত সমান-ব্যাসের পুশ-ইন পোর্ট। নিকেল-ধাতুপট্টাবৃত পিতলের থ্রেড + লক নাট সহ মাঝখানের অংশ, প্যানেলের মধ্য দিয়ে যাওয়ার পরে ঠিক করা হয়েছে

     • ব্যাস হ্রাস বা দিক পরিবর্তন ছাড়া সোজা প্রবাহ চ্যানেল, সর্বনিম্ন চাপ ড্রপ

     • প্যানেলের উভয় পাশের এয়ার টিউবগুলি ইনস্টলেশনের পরে অতিরিক্ত অ্যাডাপ্টার ছাড়াই সরাসরি সংযুক্ত হতে পারে

3.2 কমপ্যাক্ট মিনি ডুয়াল-টিউব বাল্কহেড ইউনিয়ন (KQ2EXX-00J)

  গঠন বৈশিষ্ট্য:

     • মাইক্রো ইকুইপমেন্ট এবং পাতলা প্যানেল, ছোট সামগ্রিক দৈর্ঘ্য এবং ছোট থ্রেড ব্যাস বনাম স্ট্যান্ডার্ড সংস্করণের জন্য অপ্টিমাইজ করা ক্ষুদ্র নকশা

     • পাতলা প্যানেল এবং আঁট ইনস্টলেশন স্থান, ঘন তারের দৃশ্যের জন্য উপযুক্ত

     • স্ট্যান্ডার্ড মডেল হিসাবে একই কর্মক্ষমতা পরামিতি, শুধুমাত্র শারীরিক আকার হ্রাস

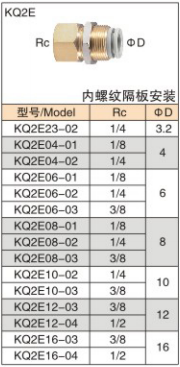

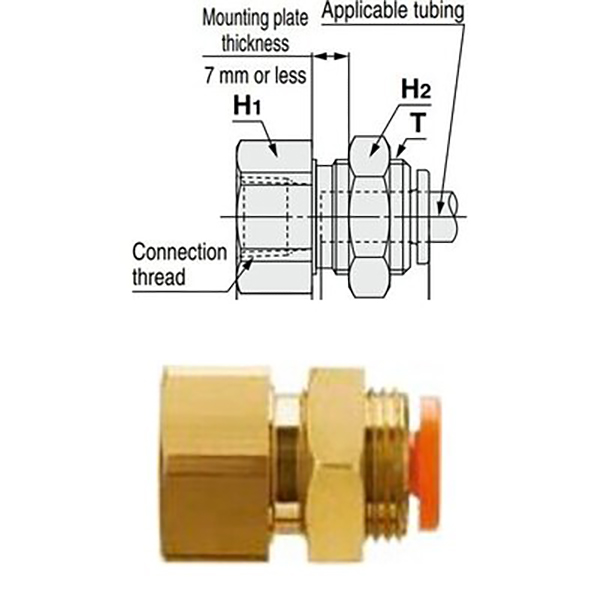

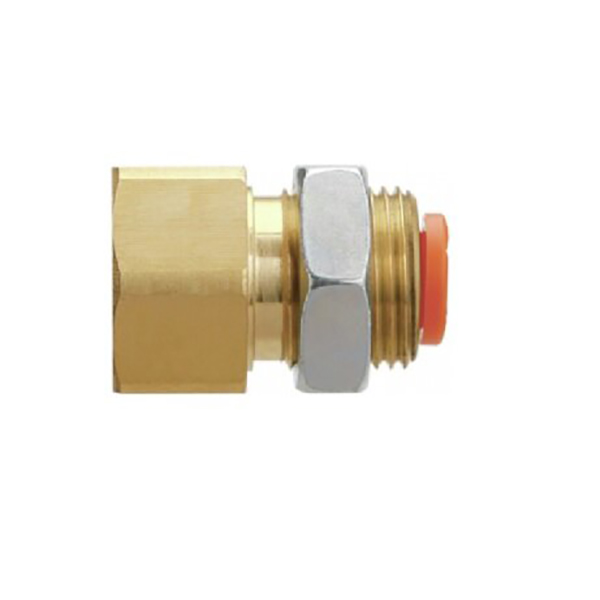

3.3 ফিমেল থ্রেড টু টিউব বাল্কহেড ইউনিয়ন (KQ2EXX-YY)

  গঠন বৈশিষ্ট্য:

     • এক প্রান্ত Rc ফিমেল থ্রেড (প্যানেলের ভিতরে সোলেনয়েড ভালভ, সিলিন্ডার, ভালভ দ্বীপ সংযুক্ত করুন), অন্য প্রান্তটি বহিরাগত টিউবিংয়ের জন্য পুশ-ইন পোর্ট

     • প্যানেল অনুপ্রবেশ এবং ফিক্সিংয়ের জন্য থ্রেডেড বিভাগ এবং লক নাট সহ আসে। ইনস্টলেশন উপলব্ধি করুন: অভ্যন্তরীণ থ্রেডেড ভালভ + বাহ্যিক বায়ু নল

     • থ্রেড পোর্ট সরাসরি স্ট্যান্ডার্ড থ্রেডেড ভালভের সাথে মিলিত হয়; ঝরঝরে ওয়্যারিং এবং অ্যান্টি-মিসঅপারেশনের জন্য শুধুমাত্র পুশ-ইন পোর্টটি প্যানেলের বাইরে উন্মুক্ত

4. সাধারণ প্রযুক্তিগত বিশেষ উল্লেখ (সম্পূর্ণ সিরিজ)

5. নির্বাচন এবং ইনস্টলেশন নির্দেশিকা

  নির্বাচন নির্দেশিকা

     • কন্ট্রোল ক্যাবিনেট / ইকুইপমেন্ট প্যানেলের মাধ্যমে এয়ার টিউব, উভয় পাশে টিউবিং → KQ2EXX-00

     • সোলেনয়েড / সিলিন্ডার প্যানেলের ভিতরে মাউন্ট করা হয়েছে, বাইরে টিউব → KQ2EXX-YY

     • ক্ষুদ্র যন্ত্রপাতি / পাতলা প্যানেল, সীমিত আঁটসাঁট জায়গা → KQ2EXX-00J

  ইনস্টলেশন নোট

  1. প্যানেল গর্ত আকার সুপারিশ:
     •Φ4Φ6 টিউব: প্রস্তাবিত গর্ত ব্যাস Φ15 মিমি
     •Φ8Φ10 টিউব: প্রস্তাবিত গর্ত ব্যাস Φ20 মিমি
     •Φ12Φ16 টিউব: প্রস্তাবিত গর্ত ব্যাস Φ24 মিমি

  2. প্যানেল বেধ সীমা: স্ট্যান্ডার্ড সংস্করণ ≤7 মিমি; কমপ্যাক্ট জে সংস্করণ ≤5 মিমি

  3. টিউব প্রস্তুতি: টিউবিং ফ্ল্যাট এবং বুর-মুক্ত কাটা। ফুটো প্রতিরোধ করতে শ্রবণযোগ্য ক্লিক না হওয়া পর্যন্ত সম্পূর্ণরূপে সন্নিবেশ করান।

  4. বাদাম বেঁধে রাখা: প্যানেলের মধ্য দিয়ে যাওয়ার পরে সরবরাহকৃত লক নাটকে শক্ত করে সুরক্ষিত করুন; টাইপ A (ইন্টিগ্রেটেড গ্যাসকেট সিল) এর জন্য PTFE টেপের প্রয়োজন নেই।

  5. ভ্যাকুয়াম অ্যাপ্লিকেশন: স্থিতিশীল ভ্যাকুয়াম ধরে রাখার জন্য NBR সিল সহ টাইপ A চয়ন করুন।

6. অনুরূপ মডেলের সাথে তুলনা

7. সাধারণ অ্যাপ্লিকেশন

     • কন্ট্রোল ক্যাবিনেট বাল্কহেড: KQ2E06-00 বহিরাগত সিলিন্ডার, পরিপাটি তারের সাথে সংযোগ করতে ক্যাবিনেটের বাইরে অভ্যন্তরীণ টিউবিং পাস করে

     • সোলেনয়েড ভালভ প্যানেল মাউন্ট করা: প্যানেলের ভিতরে ভালভের জন্য KQ2E06-01A, শুধুমাত্র পুশ-ইন পোর্ট বাহ্যিকভাবে উন্মুক্ত, ঝরঝরে এবং অ্যান্টি-টাচ

     • ক্লিনরুম পার্টিশন পেনিট্রেশন: ক্লিন রুম এবং ইকুইপমেন্টের মধ্যে সিল করা এয়ার লাইন পেনিট্রেশন পরিচ্ছন্ন পরিবেশ না ভেঙে

     • কমপ্যাক্ট সরঞ্জামের জন্য ঘন তারের: মাল্টি-সার্কিট লেআউটের জন্য জায়গা বাঁচাতে ছোট যন্ত্রপাতির পাতলা প্যানেলের জন্য KQ2E04-00J
