KQ2F সিরিজ স্ট্রেইট পুশ-ইন ফিটিং

KQ2F সিরিজ স্ট্রেইট পুশ-ইন ফিটিং | SOLIH KQ2 মহিলা থ্রেড বায়ুসংক্রান্ত এক-টাচ সংযোগকারী

ব্র্যান্ড: SOLH by Richge Technology | SMC বিনিময়যোগ্য KQ2F এক-টাচ ফিটিং, মহিলা থ্রেড সোজা সংযোগকারী

1. পণ্য ওভারভিউ

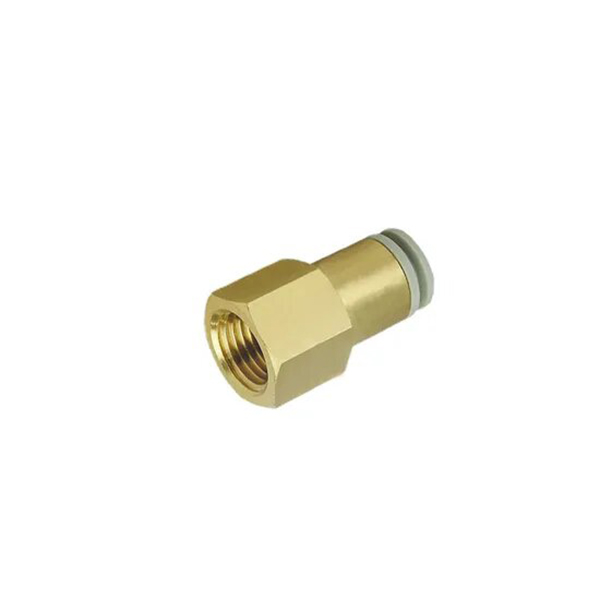

     KQ2F হল SOLIH KQ2 সিরিজের মধ্যে একটি মহিলা-থ্রেড সোজা এক-টাচ পুশ-ইন ফিটিং। PU/PA টিউবিংয়ের দ্রুত সন্নিবেশের জন্য এক প্রান্ত এবং অভ্যন্তরীণ মহিলা থ্রেড সহ অন্য প্রান্ত, বায়ুসংক্রান্ত পাইপলাইনে সোজা সংযোগের জন্য ডিজাইন করা হয়েছে। মহিলা থ্রেডেড পোর্ট সহ বায়ুসংক্রান্ত উপাদান, সিলিন্ডার এবং সোলেনয়েড ভালভের জন্য বিশেষভাবে নির্মিত। SMC সমতুল্য KQ2F ফিটিংগুলির সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, কমপ্যাক্ট আকার এবং অটোমেশন এয়ার সার্কিটের জন্য সহজ ইনস্টলেশন বৈশিষ্ট্যযুক্ত।

2. সাধারণ প্রযুক্তিগত বিশেষ উল্লেখ

     • প্রযোজ্য তরল: সংকুচিত বায়ু, ভ্যাকুয়ামের সাথেও সামঞ্জস্যপূর্ণ, -100kPa থেকে 1MPa পর্যন্ত স্থিতিশীল

     • অপারেটিং চাপ: -0.1 ~ 1.0MPa, ভ্যাকুয়াম এবং ইতিবাচক চাপের জন্য দ্বৈত ব্যবহার

     • পরিবেষ্টিত তাপমাত্রা: -5℃~60℃; জল মাধ্যমের জন্য: 0～40℃, হিমায়িত অবস্থা নিষিদ্ধ

     • সামঞ্জস্যপূর্ণ টিউবিং: PU / PA নাইলন পায়ের পাতার মোজাবিশেষ, মেট্রিক বাইরের ব্যাস φ3.2～φ16 মিমি ঐচ্ছিক

     • শরীরের উপাদান: নিকেল- ধাতুপট্টাবৃত পিতল বিরোধী জারা এবং পরিধান প্রতিরোধের জন্য; নির্বাচিত মডেলের জন্য স্টেইনলেস স্টীল ঐচ্ছিক

     • সীল উপাদান: এনবিআর নাইট্রিল রাবার, নির্ভরযোগ্য সিলিং এবং কম বায়ুপ্রবাহ প্রতিরোধের

     • সংযোগের ধরন: পুশ-ইন টিউব + মহিলা থ্রেড সোজা ফিটিং। মূল বডি এবং থ্রেডেড অংশ অবস্থানের জন্য ঘোরাতে পারে, টাইট স্পেসে পাইপিংয়ের জন্য সুবিধাজনক

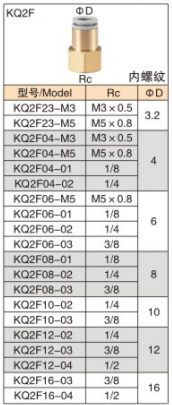

3. মডেল স্পেসিফিকেশন টেবিল (SOLH স্ট্যান্ডার্ড)

4. পণ্য বৈশিষ্ট্য

     • এক স্পর্শ সন্নিবেশ এবং মুক্তি: টুল মুক্ত সমাবেশ. লক করার জন্য টিউব ঢোকান, টিউব ছেড়ে দিতে হাতা টিপুন। টিউব টানানোর শক্তি 20% কমেছে, অ্যাসেম্বলি দক্ষতা উন্নত করে এবং চোয়ালকে ওভার-ক্ল্যাম্পিং টিউবিং থেকে আটকায়।

     • মহিলা থ্রেড নকশা: মহিলা পোর্ট যেমন প্রেসার গেজ, সোলেনয়েড ভালভ এবং সিলিন্ডারের সাথে বায়ুসংক্রান্ত উপাদান সরাসরি মেলে। আরও কমপ্যাক্ট ইনস্টলেশনের জন্য কোনও অতিরিক্ত অ্যাডাপ্টারের প্রয়োজন নেই।

     • সোজা প্রবাহ পথ: অপ্টিমাইজ করা অভ্যন্তরীণ চ্যানেল স্থিতিশীল প্রবাহ হার বজায় রাখার জন্য বায়ু প্রতিরোধের এবং চাপ ড্রপ হ্রাস করে।

     • শক্তসমর্থ ডবল sealing গঠন: বিশেষ আকৃতির sealing উপাদান দীর্ঘ-মেয়াদী অপারেশন সময় শূন্য ফুটো সঙ্গে স্থিতিশীল sealing কর্মক্ষমতা প্রদান, ভ্যাকুয়াম থেকে ইতিবাচক চাপ সম্পূর্ণ পরিসীমা জন্য উপযুক্ত.

     • ক্ষুদ্র ও হালকা: আয়তনে 23% ছোট এবং ঐতিহ্যগত জিনিসপত্রের তুলনায় 57% হালকা, সীমিত এলাকার পাইপিংয়ের জন্য ইনস্টলেশনের স্থান সংরক্ষণ করে।

     • ব্যাপক সামঞ্জস্য: মরিচা এবং জারা প্রতিরোধের জন্য নিকেল-ধাতুপট্টাবৃত পিতল শরীরের. SMC KQ2F ফিটিংসের জন্য সরাসরি ড্রপ-ইন প্রতিস্থাপন। PU, PA, FEP, PFA টিউবিং উপকরণের সাথে সামঞ্জস্যপূর্ণ।

5. মডেল কোড ব্যাখ্যা (উদাহরণ হিসাবে KQ2F08-02 নিন)

     • KQ2: ওয়ান-টাচ ফিটিং এর জন্য সিরিজ কোড, SOLIH KQ2 স্ট্যান্ডার্ড, SMC KQ2 সিরিজের সাথে বিনিময়যোগ্য

     • F: কাঠামোর ধরন: মহিলা থ্রেড সোজা ফিটিং, পুশ-ইন টিউব + মহিলা থ্রেড সংযোগ

     • 08: সামঞ্জস্যপূর্ণ টিউব বাইরের ব্যাস: φ8 মিমি

     • 02: মহিলা থ্রেড স্পেসিফিকেশন: Rc1/4

6. ইনস্টলেশন ও অপারেশন নির্দেশিকা

     • ফ্ল্যাট এবং বুর-মুক্ত প্রান্ত দিয়ে উল্লম্বভাবে টিউব কাটুন। নিরাপদে লক করতে এবং বাতাসের ফুটো এড়াতে সম্পূর্ণভাবে টিউবিং ঢোকান।

     • প্রেস রিলিজ হাতা এবং disassembly জন্য মসৃণভাবে টিউব টান. টিউব এবং ফিটিং চোয়াল রক্ষা করার জন্য জোর করে ঝাঁকুনি দেবেন না।

     • কিছু মডেল প্রাক-প্রয়োগিত সিলান্টের সাথে আসে; PTFE টেপ প্রয়োজন হয় না. সিলান্ট ছাড়া মডেলের জন্য, থ্রেড ফুটো প্রতিরোধ করতে PTFE টেপ একটি ছোট পরিমাণ মোড়ানো.

     • তেল, ক্ষয়কারী তরল বা অন্যান্য নন-এয়ার মিডিয়ার জন্য ডেডিকেটেড বিশেষ সংস্করণ ছাড়া প্রযোজ্য নয়, যা সিল এবং ফিটিং বডির ক্ষতি করতে পারে।

     • বিকৃতি এবং সীল ব্যর্থতা রোধ করতে ফিটিংয়ের উপর রেডিয়াল বা অক্ষীয় বাহ্যিক শক্তি এড়িয়ে চলুন।

7. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • মহিলা-থ্রেডেড উপাদানগুলির জন্য টিউব সংযোগ: চাপ পরিমাপক, সোলেনয়েড ভালভ, এয়ার সিলিন্ডার

     • অটোমেশন মেশিন, মেশিন টুলস, রোবোটিক অস্ত্র এবং উত্পাদন লাইনের জন্য বায়ুসংক্রান্ত সার্কিট সংযোগ

     • সংকীর্ণ জায়গায় পাইপিং এবং বায়ুসংক্রান্ত সার্কিটগুলির জন্য ঘন ঘন টিউব বিচ্ছিন্ন করার প্রয়োজন হয়

     • ভ্যাকুয়াম শোষণ সার্কিট এবং মাঝারি-নিম্ন চাপ বায়ুসংক্রান্ত সিস্টেম

8. KQ2F এবং KQ2H সিরিজের মধ্যে পার্থক্য

     • KQ2F: মহিলা থ্রেড সোজা ফিটিং, মহিলা থ্রেডেড পোর্টের সাথে উপাদান মেলে, কোন অ্যাডাপ্টারের প্রয়োজন নেই, আরও কমপ্যাক্ট মাত্রা।

     • KQ2H: পুরুষ থ্রেড সোজা ফিটিং, পুরুষ থ্রেডেড পোর্টের সাথে উপাদান মেলে, সাধারণ-উদ্দেশ্য সোজা সংযোগকারী।
