KQ2LU সিরিজ এল-টাইপ টুইন এলবো পুশ-ইন ফিটিং

SOLH KQ2LU L-টাইপ 1 থেকে 2 জোড়া কনুই পুশ-ইন ফিটিং, SMC KQ2LU এর সাথে বিনিময়যোগ্য। সুষম বায়ুপ্রবাহের জন্য 90° এক খাঁড়ি দুটি আউটলেট ডিজাইন। POM বডি, নিকেল প্লেটেড ব্রাস থ্রেড এবং NBR সিল, 0~1.0MPa সংকুচিত বায়ু এবং -95kPa ভ্যাকুয়ামের জন্য কাজ করে। PU/PA টিউবিংয়ের জন্য একাধিক থ্রেড এবং সমান-ব্যাসের বিকল্প, রোবোটিক এন্ড ইফেক্টর এবং ভ্যাকুয়াম সাকশন কাপ শাখায় ব্যাপকভাবে ব্যবহৃত হয়।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

KQ2LU সিরিজ এল-টাইপ টুইন এলবো পুশ-ইন ফিটিং | 1-থেকে-2 বায়ুসংক্রান্ত শাখা সংযোগকারী

ব্র্যান্ড: SOLH by Richge Technology | SMC KQ2LU সামঞ্জস্যপূর্ণ এল শেপ 1 ইন 2 আউট ওয়ান-টাচ নিউমেটিক ফিটিং

1. পণ্য ওভারভিউ

KQ2LU হল SOLH KQ2 ওয়ান-টাচ ফিটিং সিরিজের একটি L-আকৃতির টুইন আউটলেট শাখা ফিটিং, SMC KQ2LU-এর সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। এটি 90° L-আকৃতির 1-থেকে-2 শাখা নকশা গ্রহণ করে, নীচে একক খাঁড়ি এবং উপরে দুটি সমান-আকারের টিউব আউটলেট সহ। এটি ভ্যাকুয়াম জেনারেটর, সাকশন কাপ এবং সিলিন্ডারের বায়ুসংক্রান্ত সার্কিটের জন্য কাজ করে, ইতিবাচক চাপ এবং ভ্যাকুয়ামের জন্য দ্বৈত উদ্দেশ্য।

তিনটি উপলব্ধ কাঠামোগত সংস্করণ:

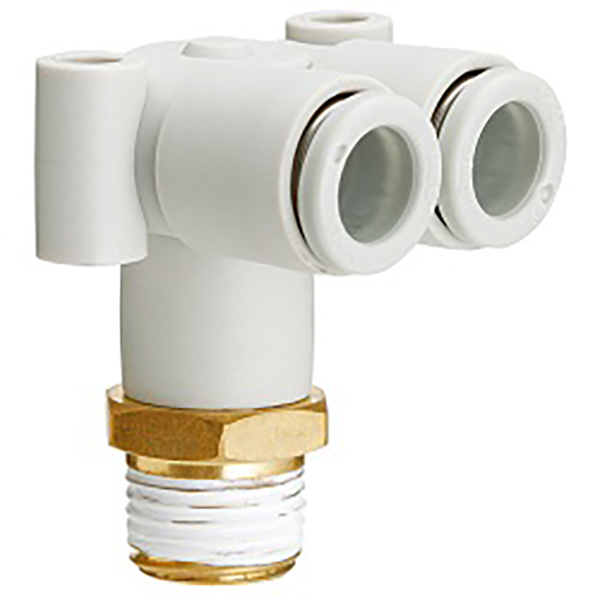

ইম্পেরিয়াল পুরুষ টেপার থ্রেড সংস্করণ: নিচের R পুরুষ থ্রেড, উপরে দুটি সমান-ব্যাসের পুশ-ইন পোর্ট। 90° লেআউট থ্রেড ফেস থেকে পার্শ্বীয়ভাবে দুটি এয়ার টিউবকে শাখা করার জন্য।

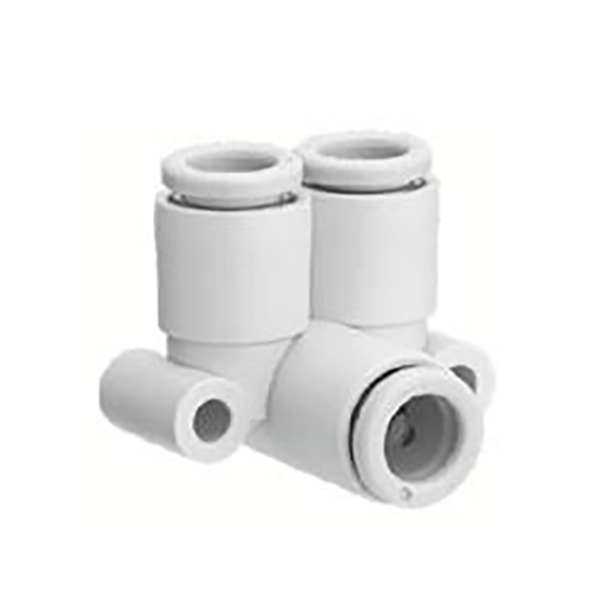

অল-টিউব সমান ব্যাস টি (-00 প্রত্যয়): তিনটি পোর্টই পুশ-ইন টাইপ, একটি খাঁড়ি দুটি আউটলেট অভিন্ন টিউবের বাইরের ব্যাস।

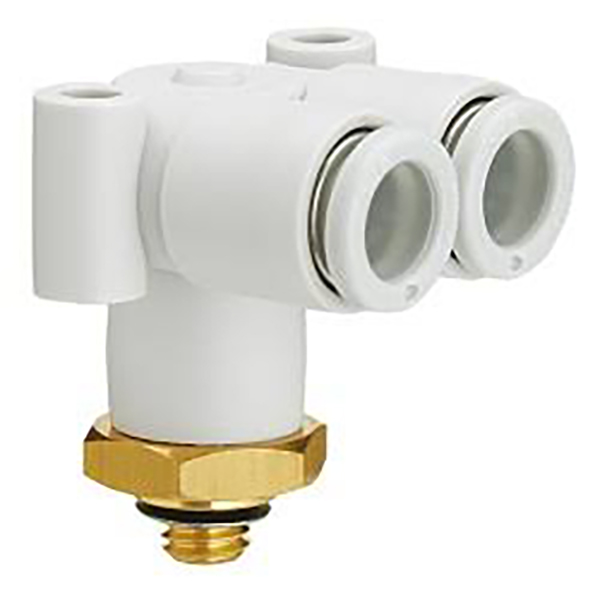

মাইক্রো মেট্রিক এম থ্রেড সংস্করণ: নিচের M5/M6 মাইক্রো মেট্রিক থ্রেড, দুটি ছোট বোর পুশ-ইন পোর্ট, ক্ষুদ্র ভ্যাকুয়াম মডিউল এবং ছোট সিলিন্ডারের জন্য উপযুক্ত।

পুশ-টু-কানেক্ট নির্মাণ, সন্নিবেশের সময় টিউব স্বয়ংক্রিয়ভাবে লক হয়ে যায়। সহজ সমাবেশ এবং disassembly জন্য টিউব বিচ্ছিন্ন করতে প্রেস রিলিজ কলার. একটি ভ্যাকুয়াম সোর্স দুটি সাকশন কাপ চালানোর জন্য ব্যাপকভাবে ব্যবহৃত হয়, রোবোটিক অস্ত্র এবং অটোমেশন টুলিংয়ের ভিতরে পাইপিং স্পেস সংরক্ষণ করে।

2. মূল বৈশিষ্ট্য

• চাঙ্গা POM গঠিত শরীর; থ্রেডেড বিভাগে মরিচা ও পরিধান প্রতিরোধের জন্য নিকেল-ধাতুপট্টাবৃত ব্রাস ব্যবহার করা হয়। এনবিআর নাইট্রিল রাবার সিলিং রিং।

• ZH/BM/PBM/PBX ভ্যাকুয়াম জেনারেটরের সাথে মিলে যাওয়া সংকুচিত বায়ু পজিটিভ চাপ এবং ভ্যাকুয়াম নেগেটিভ চাপের জন্য উপযুক্ত।

• 90° L-টাইপ লেআউট। সাধারণ Y ফিটিংগুলির সাথে তুলনা করে, এটি সংকীর্ণ সাইড মাউন্ট করার জায়গার সাথে আরও ভালভাবে ফিট করে।

• বায়ুপ্রবাহের ভারসাম্য বজায় রাখার জন্য দুটি সমান-ব্যাসের আউটপুট, ডুয়াল সাকশন কাপ দ্বারা সিঙ্ক্রোনাস উপাদান পিকিং সক্ষম করে।

• PU এয়ার টিউব এবং PA নাইলন টিউবের সাথে সামঞ্জস্যপূর্ণ, টিউবের আকার Φ4/Φ6/Φ8/Φ10/Φ12।

3. মডেল কোড ব্যাখ্যা

উদাহরণ:
KQ2LU04-01S: Φ4 টিউব ডুয়াল আউটলেটের জন্য এল-টাইপ টুইন কনুই, R18 পুরুষ টেপার থ্রেড
KQ2LU06-00: L-টাইপ সমান ব্যাসের টি, Φ6 টিউবিংয়ের জন্য তিনটি পোর্ট
KQ2LU04-M5: ডুয়াল Φ4 টিউব পোর্ট সহ L-টাইপ জোড়া কনুই, M5×0.8 মেট্রিক পুরুষ থ্রেড

কোড সেগমেন্ট	বর্ণনা
KQ2LU	সিরিজ কোড: এল-টাইপ 1-টু-2 টুইন এলবো ব্রাঞ্চ ফিটিং
04/06/08/10/12	টিউবের বাইরের ব্যাস ΦD: 4,6,8,10,12 মিমি
M5/M6	মাইক্রো মেট্রিক পুরুষ থ্রেড: M5×0.8 / M6×1.0
01S/02S/03S/04S	ইম্পেরিয়াল আর পুরুষ টেপার থ্রেড: R1/8, R1/4, R3/8, R1/2
-00	তিনটি পোর্টই পুশ-ইন, সমান ব্যাস 1-ইন-2-আউট

4. মূল প্রযুক্তিগত বিশেষ উল্লেখ

আইটেম	প্যারামিটার
প্রযোজ্য মাধ্যম	সংকুচিত বায়ু, ভ্যাকুয়াম নেতিবাচক চাপ
অপারেটিং চাপ	0~1.0MPa; সর্বোচ্চ ভ্যাকুয়াম: -95kPa
অপারেটিং তাপমাত্রা	-5℃ ~ +60℃
শরীরের উপাদান	চাঙ্গা POM; থ্রেড: নিকেল-ধাতুপট্টাবৃত পিতল
সীল উপাদান	এনবিআর নাইট্রিল রাবার
সামঞ্জস্যপূর্ণ টিউবিং	PU টিউব, PA নাইলন টিউব
সংযোগের ধরন	পুশ-ইন সংযোগ; টিউব বের করতে প্রেস রিলিজ রিং

5. সম্পূর্ণ মডেল তালিকা

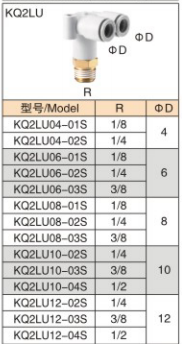

5.1 ইম্পেরিয়াল পুরুষ টেপার থ্রেড সংস্করণ

মডেল	থ্রেড আর	টিউব ΦD
KQ2LU04-01S	R1/8	Φ4
KQ2LU04-02S	R1/4	Φ4
KQ2LU06-01S	R1/8	Φ6
KQ2LU06-02S	R1/4	Φ6
KQ2LU06-03S	আর৩/৮	Φ6
KQ2LU08-01S	R1/8	Φ8
KQ2LU08-02S	R1/4	Φ8
KQ2LU08-03S	আর৩/৮	Φ8
KQ2LU10-02S	R1/4	Φ10
KQ2LU10-03S	আর৩/৮	Φ10
KQ2LU10-04S	R1/2	Φ10
KQ2LU12-02S	R1/4	Φ12
KQ2LU12-03S	আর৩/৮	Φ12
KQ2LU12-04S	R1/2	Φ12

5.2 সমস্ত পুশ-ইন সমান ব্যাসের সংস্করণ (-00 প্রত্যয়)

মডেল	টিউব ΦD
KQ2LU04-00	Φ4
KQ2LU06-00	Φ6
KQ2LU08-00	Φ8
KQ2LU10-00	Φ10
KQ2LU12-00	Φ12

5.3 এম মাইক্রো মেট্রিক থ্রেড সংস্করণ

মডেল	থ্রেড স্পেক	টিউব ΦD
KQ2LU04-M5	M5×0.8	Φ4
KQ2LU04-M6	M6×1.0	Φ4
KQ2LU06-M5	M5×0.8	Φ6
KQ2LU06-M6	M6×1.0	Φ6

6. আবেদনের পরিস্থিতি

• ভ্যাকুয়াম সাকশন কাপ শাখা: ZH/BM/PBM/PBX ভ্যাকুয়াম জেনারেটরের আউটলেটে, ডুয়াল সাকশন কাপের জন্য একটি ভ্যাকুয়াম লাইনকে দুই ভাগে ভাগ করুন

• অটোমেশন ফিক্সচার: একক বায়ু উৎস দুটি মাইক্রো সিলিন্ডার সিঙ্ক্রোনাসভাবে সরবরাহ করে

• রোবট এন্ড ইফেক্টর, ফিটিং পরিমাণ কমাতে সরু জায়গায় এল-টাইপ পাশ্বর্ীয় শাখা

• প্যাকেজিংয়ের জন্য ভ্যাকুয়াম পিকিং সার্কিট, 3C ইলেকট্রনিক্স এবং লজিস্টিক সাজানোর সরঞ্জাম

7. ইনস্টলেশন নোট

• টিউব শেষ সমতল এবং burr-মুক্ত হতে হবে. Burrs স্ক্র্যাচ সিলিং রিং এবং বায়ু ফুটো বা ভ্যাকুয়াম ক্ষতির কারণ.

• নীচে সম্পূর্ণরূপে টিউব ঢোকান। টিউব বের করার আগে প্রেস রিলিজ রিং; শক্ত নল ঝাঁকাবেন না।

• দুটি টিউব দৈর্ঘ্য যতটা সম্ভব সামঞ্জস্যপূর্ণ রাখুন যাতে দুটি সাকশন কাপের জন্য সুষম চাপ নিশ্চিত করা যায়।

• PU/PA নাইলন টিউবিং পছন্দ করা হয়। পাতলা-প্রাচীর PE নরম পায়ের পাতার মোজাবিশেষ সুপারিশ করা হয় না.
