ব্র্যান্ড: SOLH by Richge Technology | SMC KQ2N সমতুল্য স্টেম স্ট্রেইট ওয়ান-টাচ ফিটিং
KQ2N হল একটি স্টেম-স্টাইলের সোজা বায়ুসংক্রান্ত ফিটিং। এক প্রান্ত হল পুরুষ থ্রেড বা স্টেম, অন্য প্রান্তটি PU/PA এয়ার টিউবিং গ্রহণ করে। এটি SMC KQ2N সিরিজের ওয়ান-টাচ ফিটিংসের সরাসরি প্রতিস্থাপন। বায়ুসংক্রান্ত সার্কিট এবং ভ্যাকুয়াম পাইপলাইনে ব্যাপকভাবে ব্যবহৃত হয়। টুল-মুক্ত ইনস্টলেশন, দ্রুত টিউবিং ঢোকাতে বা সরাতে রিলিজ কলার টিপুন।
চারটি কাঠামোগত প্রকার উপলব্ধ:

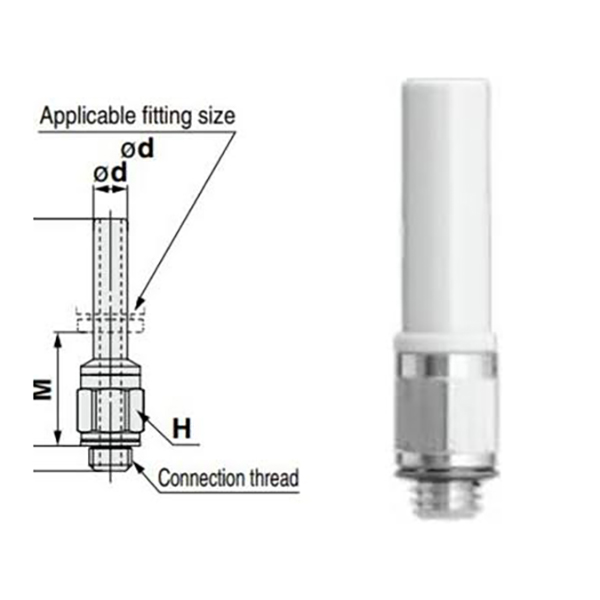

পুরুষ থ্রেড স্টেম টাইপ (M থ্রেড: M5)

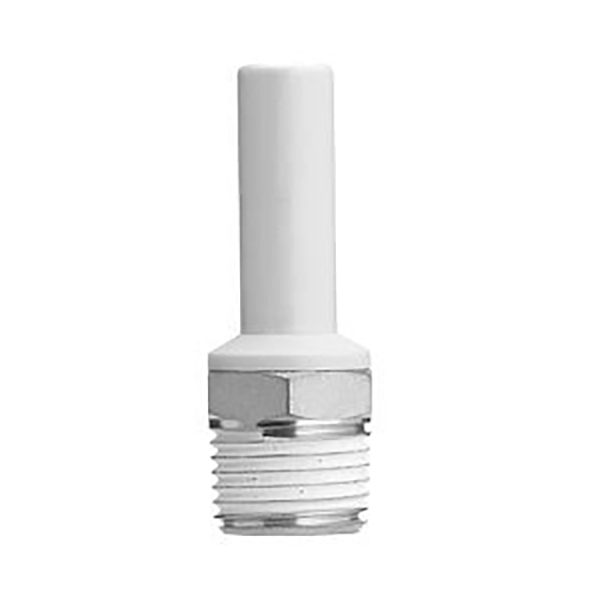

পুরুষ থ্রেড স্টেম টাইপ (ইম্পেরিয়াল টেপার আর থ্রেড: 1/8,1/4,3/8)
• সমান ব্যাসের স্টেম সোজা (-99 প্রত্যয়): একই OD স্টেম দিয়ে উভয় প্রান্ত
• স্টেম স্ট্রেইট ফিটিং হ্রাস করা: আকার পরিবর্তনের জন্য বিভিন্ন বাইরের ব্যাস সহ দুটি কান্ড
উদাহরণ: KQ2N04-M5
• KQ2N: সিরিজ কোড, স্টেম টাইপ সোজা ফিটিং
• 04: পুশ-ইন সাইডে টিউবের বাইরের ব্যাস Φ4 মিমি
• M5 / 01S / 02S: পুরুষ থ্রেড স্পেসিফিকেশন
• -99: সমান ব্যাসের স্টেম সোজা ফিটিং
• 04-06: স্টেম ফিটিং হ্রাস করা, ①Φ4 → ②Φ6
|
কোড সেগমেন্ট |
বর্ণনা |
|
KQ2N |
সিরিজ কোড: স্টেম টাইপ সোজা পুশ-ইন ফিটিং |
|
04/06/08/10/12/16 |
টিউবের বাইরের ব্যাস ΦD (মিমি) |
|
M5 |
মেট্রিক পুরুষ থ্রেড M5×0.8 |
|
01S/02S/03S |
ইম্পেরিয়াল R টেপার থ্রেড: R1/8, R1/4, আর৩/৮ |
|
-99 |
সমান ব্যাসের স্টেম সোজা ফিটিং, উভয় প্রান্ত একই OD |
|
দ্বৈত সংখ্যা যেমন ০৪-০৬ |
স্টেম ফিটিং হ্রাস করা: ① ইনলেট OD, ② আউটলেট OD |
|
আইটেম |
প্যারামিটার |
|
প্রযোজ্য টিউবিং |
পিইউ পলিউরেথেন টিউব, পিএ নাইলন টিউব |
|
অপারেটিং চাপ |
0~1.0MPa, ভ্যাকুয়াম নেগেটিভ প্রেসার সার্কিটের সাথে সামঞ্জস্যপূর্ণ |
|
অপারেটিং তাপমাত্রা |
0℃ ~ +60℃ |
|
শরীরের উপাদান |
প্লাস্টিকের শরীর; নিকেল-ধাতুপট্টাবৃত ব্রাস থ্রেডেড অংশ, জারা প্রতিরোধী |
|
সিলিং কর্মক্ষমতা |
চমৎকার থ্রেড sealing |
|
সংযোগ পদ্ধতি |
পুশ-ইন; টিউব বিচ্ছিন্ন করার জন্য প্রেস রিলিজ কলার |
4.1 মেট্রিক M পুরুষ থ্রেড সংস্করণ
|
মডেল |
থ্রেড |
টিউব ΦD |
|
KQ2N04-M5 |
M5×0.8 |
Φ4 |
|
KQ2N06-M5 |
M5×0.8 |
Φ6 |
4.2 ইম্পেরিয়াল আর টেপার পুরুষ থ্রেড সংস্করণ
|
মডেল |
থ্রেড আর |
টিউব ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
আর৩/৮ |
Φ8 |
|
KQ2N10-03S |
আর৩/৮ |
Φ10 |

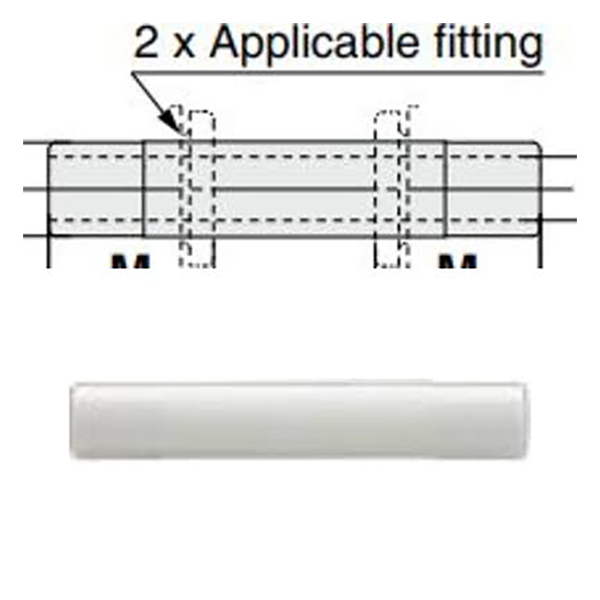

4.3 সমান ব্যাস স্টেম স্ট্রেইট (-99 সিরিজ)
|
মডেল |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

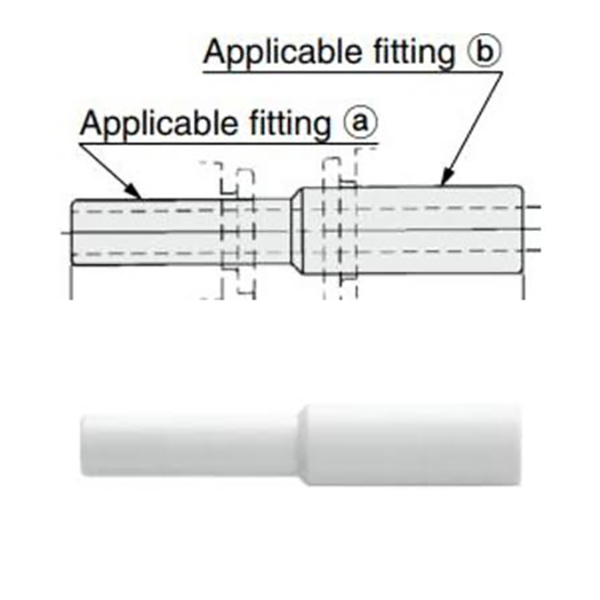

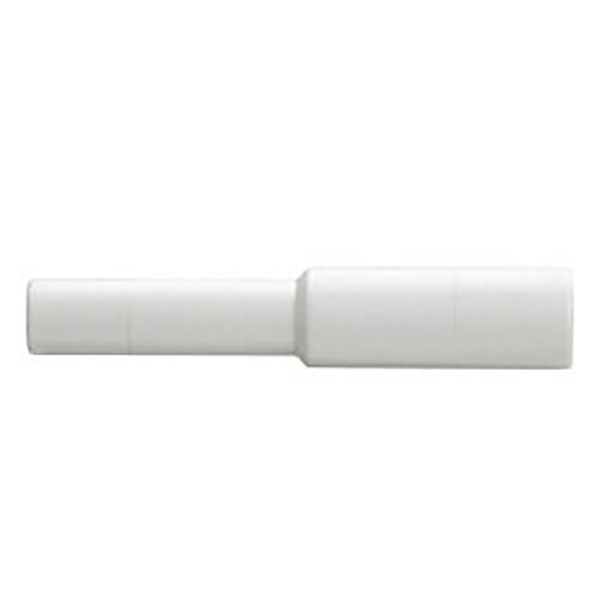

4.4 স্টেম সোজা ফিটিং হ্রাস
|
মডেল |
① স্টেম OD |
② স্টেম OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
জারা প্রতিরোধ এবং নির্ভরযোগ্য থ্রেড সিল করার জন্য নিকেল-ধাতুপট্টাবৃত পিতলের থ্রেড সহ প্লাস্টিক বডি
• পিইউ পলিউরেথেন এয়ার টিউব এবং পিএ নাইলন টিউবের সাথে সামঞ্জস্যপূর্ণ
রেট কাজের চাপ 0~1.0MPa, ভ্যাকুয়াম নেতিবাচক চাপ সার্কিট জন্য উপযুক্ত
• অপারেটিং তাপমাত্রা পরিসীমা: 0℃ ~ +60℃
• সহজ সমাবেশ: টিউব প্রান্ত মসৃণ রাখুন এবং সরাসরি সন্নিবেশ করুন; বিচ্ছিন্ন করার জন্য টিউবিং টানতে সামনের রিলিজ কলার টিপুন
অটোমেশন যন্ত্রপাতি, রোবোটিক অস্ত্র, ভ্যাকুয়াম শোষণ সিস্টেম, বায়ুসংক্রান্ত ফিক্সচার, এয়ার কম্প্রেসার পাইপিং। আমদানিকৃত SMC KQ2N সিরিজের জিনিসপত্রের জন্য সরাসরি প্রতিস্থাপন।
