KQ2R পুশ ফিট ফিমেল এন্ড ক্যাপ প্লাস্টিক

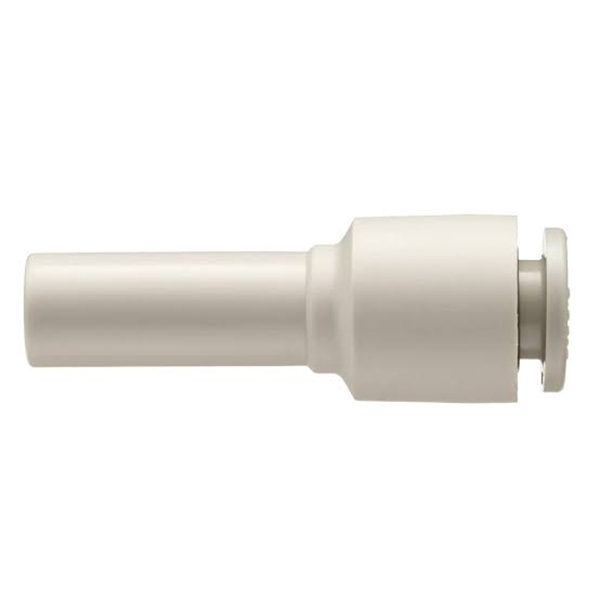

SOLH KQ2R সিরিজ রিডুসার স্ট্রেইট পুশ-ইন ফিটিং | বিভিন্ন ব্যাসের টিউব কাপলার

ব্র্যান্ড: SOLH by Richge Technology | SMC KQ2R সমতুল্য স্ট্রেইট ওয়ান-টাচ নিউমেটিক ফিটিং কমানো

1. পণ্য ওভারভিউ

     KQ2R হল KQ2 সিরিজের মধ্যে একটি হ্রাসকারী স্ট্রেইট পুশ-ইন ফিটিং, যা ভিন্ন-ব্যাসের টিউব কাপলার নামেও পরিচিত। এটি বিশেষভাবে বিভিন্ন বাহ্যিক ব্যাস সহ দুটি বায়ু টিউবের ইনলাইন সংযোগের জন্য ডিজাইন করা হয়েছে, যা বায়ুসংক্রান্ত সিস্টেমে সর্বাধিক ব্যবহৃত হ্রাসকারী আনুষাঙ্গিকগুলির মধ্যে একটি।

2. মডেল এবং কাঠামো ব্যাখ্যা

  মডেল উদাহরণ: KQ2R06-08
     KQ2: SMC ২য় প্রজন্মের ওয়ান-টাচ ফিটিং সিরিজ
     R: Reducer, সোজা গঠন হ্রাস
     06: পোর্টের টিউবের বাইরের ব্যাস ① (মিমি, Φ6 মিমি)
     08: পোর্টের টিউবের বাইরের ব্যাস ② (মিমি, Φ8 মিমি)

  কাঠামোগত বৈশিষ্ট্য

     • উভয় প্রান্ত স্ট্যান্ডার্ড KQ2 ওয়ান-টাচ পোর্ট গ্রহণ করে; একটি ছোট OD টিউবের জন্য এবং অন্যটি বড় OD টিউবের জন্য সোজা অভ্যন্তরীণ প্রবাহ চ্যানেল সহ, বিভিন্ন ব্যাসের টিউবিংয়ের জন্য ইনলাইন সংযোগ উপলব্ধি করে।

     • চ্যানেলের অভ্যন্তরে মসৃণ টেপারড ট্রানজিশন, স্প্লিট অ্যাসেম্বলির তুলনায় কম চাপ কমানো (স্ট্রেইট ফিটিং + আলাদা রিডুসার)। প্রবাহ এবং চাপ ড্রপ সংবেদনশীল বায়ুসংক্রান্ত সার্কিট জন্য আদর্শ.

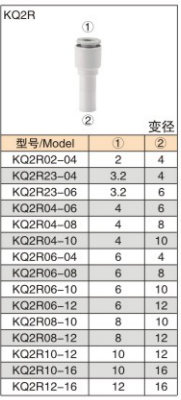

3. সম্পূর্ণ স্পেসিফিকেশন টেবিল

4. সাধারণ প্রযুক্তিগত বিশেষ উল্লেখ (সম্পূর্ণ KQ2 সিরিজের সাথে সামঞ্জস্যপূর্ণ)

5. নির্বাচন এবং অপারেশন নির্দেশিকা

   নির্বাচনের নিয়ম: দুটি ভিন্ন OD টিউবের ইনলাইন সংযোগের জন্য KQ2R বেছে নিন, কোনো অতিরিক্ত মিলিত ফিটিং প্রয়োজন নেই।

     • টিউব প্রান্ত সমতল এবং burr-মুক্ত কাটা আবশ্যক. বায়ু ফুটো এড়াতে "ক্লিক" শব্দ না শোনা পর্যন্ত টিউবিং সম্পূর্ণরূপে ঢোকান।

     • অপসারণের জন্য: পোর্টে রিলিজ কলার টিপুন এবং টিউবিংটি বাইরের দিকে টানুন; পাশবিক বল দ্বারা টান না.

     • বৃহত্তর ব্যাসের পার্থক্যের সাথে চাপ ড্রপ বৃদ্ধি পায়। উচ্চ-প্রবাহের অবস্থার অধীনে ছোট ব্যাসের পার্থক্য সহ মডেল পছন্দ করুন।

6. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

     • টিউব ব্যাস ট্রানজিশন: অতিরিক্ত অ্যাডাপ্টার ছাড়াই বিভিন্ন আকারের সিলিন্ডারের সাথে মেলে KQ2R06-08 এর মাধ্যমে প্রধান Φ8 টিউবকে Φ6 টিউবে রূপান্তর করুন।

     • মেশিন রিট্রোফিটিং: সামঞ্জস্যের জন্য নতুন মেশিনের Φ8 টিউবিংয়ের সাথে পুরানো সরঞ্জামের Φ6 টিউবিং সংযুক্ত করুন, সম্পূর্ণ টিউব প্রতিস্থাপনের প্রয়োজন নেই।

     • ভ্যাকুয়াম সার্কিট সংযোগ: বিভিন্ন ব্যাস সহ দম্পতি ভ্যাকুয়াম লাইন। কম ফুটো নকশা স্থিতিশীল ভ্যাকুয়াম স্তর বজায় রাখে.
