KQ2U / KQ2UD সিরিজ Y-টাইপ মাল্টি-পোর্ট পুশ-ইন ফিটিং

SOLH KQ2U / KQ2UD সিরিজ Y-টাইপ মাল্টি-পোর্ট পুশ-ইন ফিটিং | বায়ুসংক্রান্ত ম্যানিফোল্ড সংযোগকারী

ব্র্যান্ড: SOLH by Richge Technology | SMC KQ2U / KQ2UD সমতুল্য Y মাল্টি-আউটলেট ওয়ান-টাচ ফিটিং

1. পণ্য ওভারভিউ

     KQ2U হল Y-টাইপ 1-ইন 2-আউট পুশ-ইন স্প্লিটার; KQ2UD হল Y-টাইপ 1-ইন 4-আউট পুশ-ইন ম্যানিফোল্ড। উভয়ই SOLH KQ2 বায়ুসংক্রান্ত এক-টাচ ফিটিং সিরিজের অন্তর্গত। PBT বডি এবং নিকেল-ধাতুপট্টাবৃত পিতলের পুরুষ থ্রেড দিয়ে নির্মিত। PU এয়ার টিউবিংয়ের জন্য সরাসরি প্লাগ-এন্ড-প্লে, PTFE টেপের প্রয়োজন নেই। 1-টু-2 / 1-থেকে-4 এয়ার সার্কিট বিভাজনের জন্য ডিজাইন করা হয়েছে, SMC KQ2U / KQ2UD এর সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। অটোমেশন সরঞ্জাম, ভ্যাকুয়াম সাকশন কাপ এবং বায়ুসংক্রান্ত অ্যাকুয়েটর এয়ার ডিস্ট্রিবিউশনে ব্যাপকভাবে গৃহীত।

     KQ2U: 1টি খাঁড়ি, 2টি আউটলেট (Y-আকৃতি 1 থেকে 2 ভাগ)

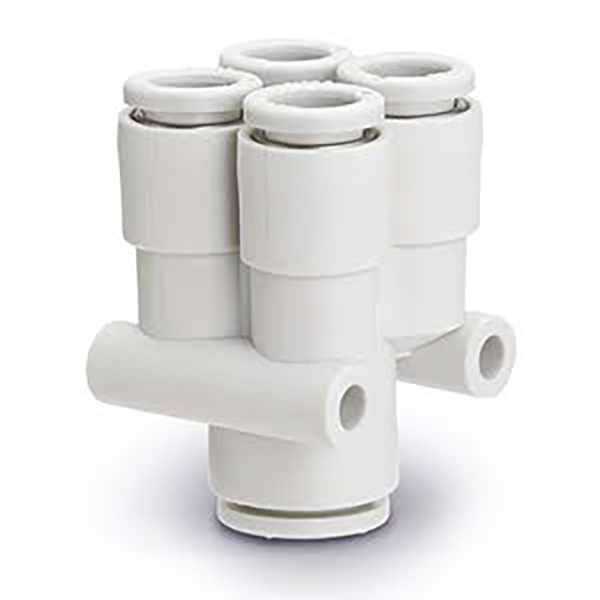

     KQ2UD: 1টি খাঁড়ি, 4টি আউটলেট (Y-আকৃতি 1 থেকে 4 বিভক্ত)

2. মডেল নামকরণের নিয়ম

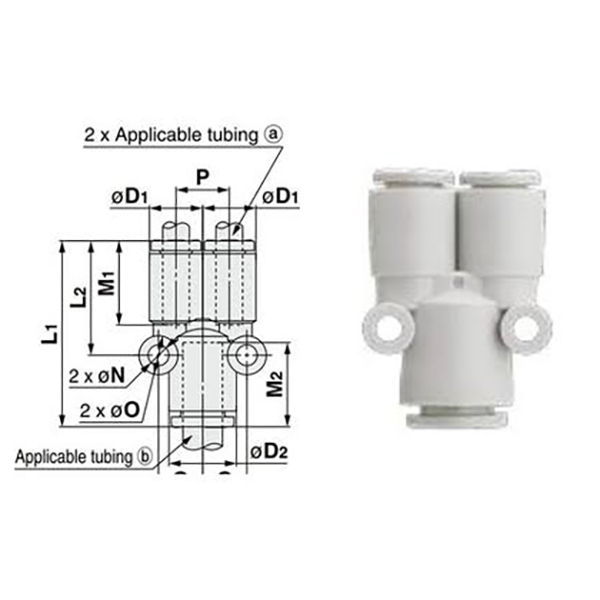

2.1 KQ2U (1-ইন 2-আউট Y স্প্লিটার)

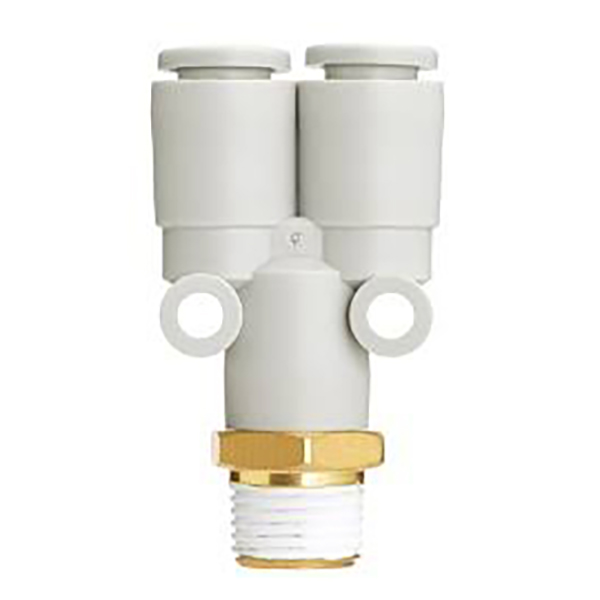

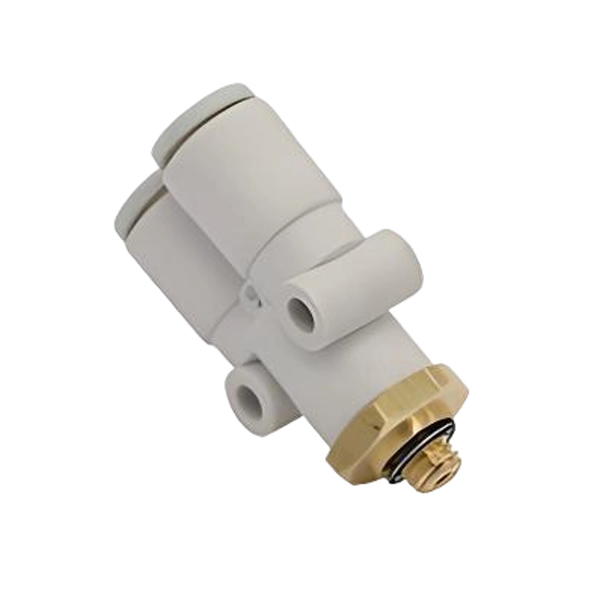

  1.পুরুষ থ্রেড সংস্করণ KQ2Uxx-xxS উদাহরণ: KQ2U06-02S
     KQ2U: Y-টাইপ 1-ইন 2-আউট ফিটিং
     06: আউটলেট পোর্টের টিউব OD Φ6 মিমি
     02S: পুরুষ টেপার থ্রেড R1/4 (S = R টেপার পুরুষ থ্রেড)
     থ্রেড কোড: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

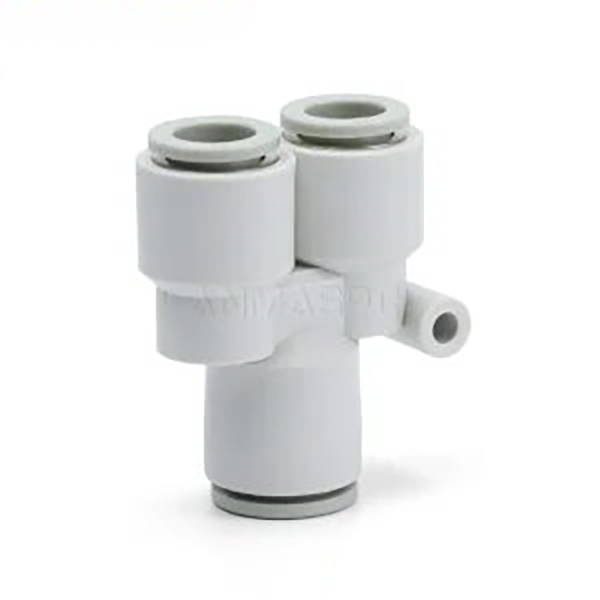

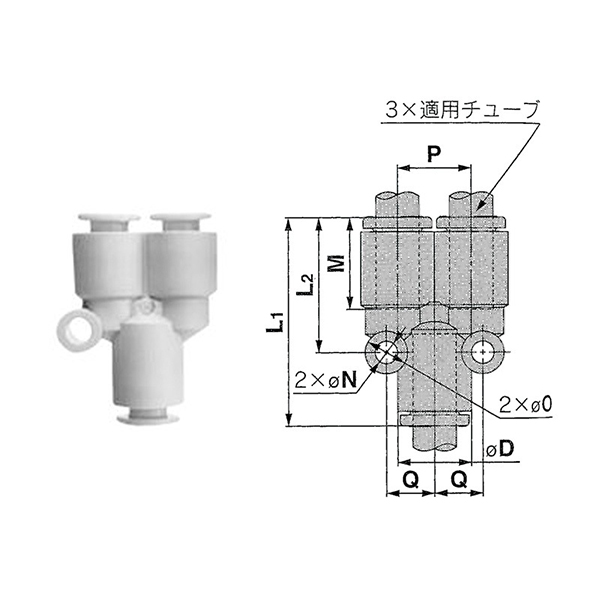

  2. সোজা সমান-ব্যাসের টিউব সংস্করণ KQ2Uxx-00 উদাহরণ: KQ2U08-00
     খাঁড়ি এবং দুটি আউটলেট অভিন্ন টিউব OD শেয়ার করে, সমস্ত Φ8 মিমি

  3. স্ট্রেইট রিডিং সংস্করণ KQ2Uxx-yy উদাহরণ: KQ2U04-06
     দুটি আউটলেট Φ4; প্রধান খাঁড়ি Φ6, বিভিন্ন ব্যাস হ্রাসকারী বিভাজন

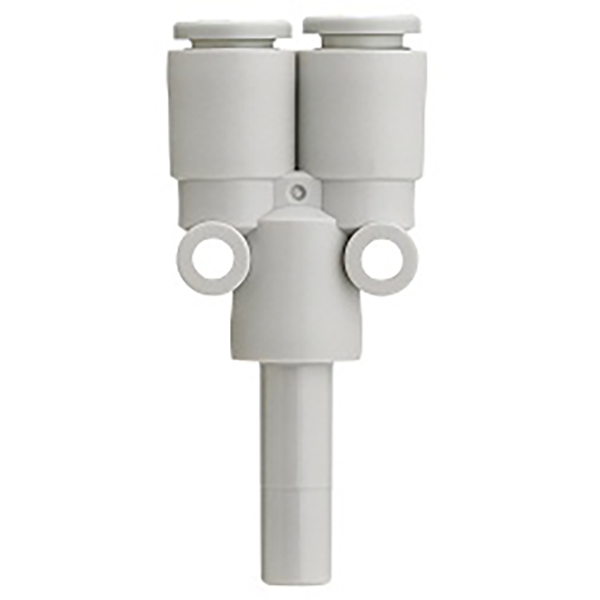

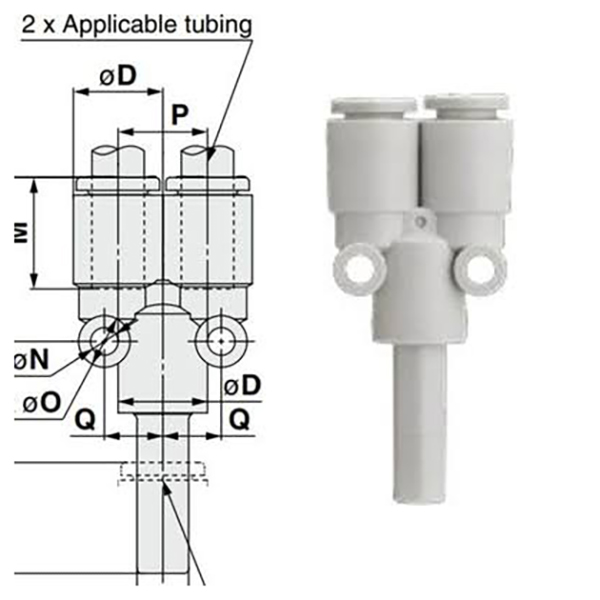

 4. কাঁটাযুক্ত প্লাগ সংস্করণ KQ2Uxx-99
     নীচে প্লাস্টিকের অনমনীয় প্লাগ শ্যাঙ্ক, 1-ইন 2-আউট স্প্লিটের জন্য মহিলা পুশ-ইন পোর্টে ঢোকানো হয়

2.2 KQ2UD (1-ইন 4-আউট Y মেনিফোল্ড)

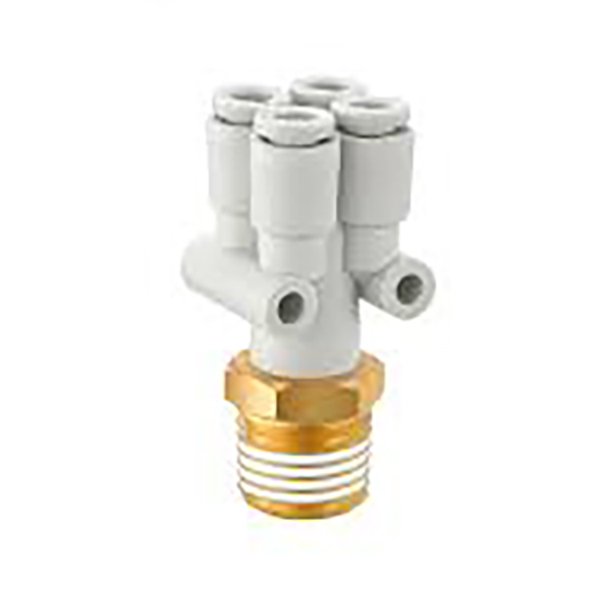

  1. পুরুষ থ্রেড সংস্করণ KQ2UDxx-xxS উদাহরণ: KQ2UD08-03S
     R38 পুরুষ থ্রেড ইনলেট, Φ8 টিউবিংয়ের জন্য চারটি আউটলেট

  2. টিউব সংস্করণ হ্রাস করা KQ2UDxx-yy উদাহরণ: KQ2UD04-06
     চারটি আউটলেট Φ4, প্রধান খাঁড়ি Φ6, মাল্টি-পোর্ট রিডিউসিং ডিস্ট্রিবিউশন

3. স্পেসিফিকেশন সারাংশ সারণী

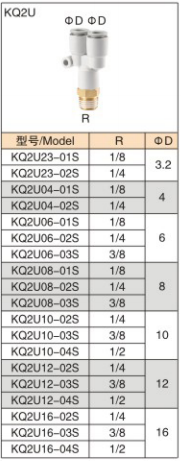

3.1 KQ2U (1-ইন 2-আউট Y স্প্লিটার)

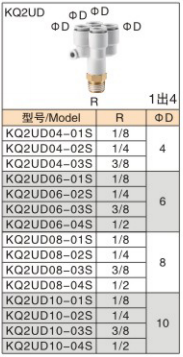

3.2 KQ2UD (1-ইন 4-আউট Y মেনিফোল্ড)

4. সাধারণ প্রযুক্তিগত বিশেষ উল্লেখ

5. পণ্য বৈশিষ্ট্য

     • দ্রুত পুশ-ইন সমাবেশ: তাত্ক্ষণিক sealing জন্য টিউব ঢোকানো. টিউব অপসারণ সাদা রিলিজ কলার টিপুন, ব্যাপকভাবে সমাবেশ দক্ষতা উন্নত.

     • মাল্টি-পাথ এয়ার ডিস্ট্রিবিউশন: 1-থেকে-2 ভাগের জন্য KQ2U, 1-থেকে-4 ভাগের জন্য KQ2UD। এয়ার রাউটিং সহজ করার জন্য কেন্দ্রীভূত এয়ার সোর্স ডিস্ট্রিবিউশন।

     • হ্রাস করার বিকল্প উপলব্ধ: বিভিন্ন টিউব আকারের সংযোগের জন্য সমান এবং ব্যাস সংস্করণ হ্রাস।

     • নির্ভরযোগ্য থ্রেড সিলিং: উচ্চ জারা প্রতিরোধের এবং যান্ত্রিক শক্তি সঙ্গে নিকেল-ধাতুপট্টাবৃত পিতল পুরুষ থ্রেড.

     • কমপ্যাক্ট আকার: সীমিত মাউন্ট স্থানের জন্য ছোট পদচিহ্ন, ম্যানিপুলেটর, জিগস এবং সাকশন কাপ মডিউলে ব্যাপকভাবে ব্যবহৃত হয়।

6. সাধারণ অ্যাপ্লিকেশন

     • ভ্যাকুয়াম কাপ অ্যারে স্প্লিটিং (একাধিক সাকশন কাপ একক ভ্যাকুয়াম উত্স ভাগ করে)

     • অটোমেশন ফিক্সচারের জন্য মাল্টি-সিলিন্ডার এয়ার সাপ্লাই

     • প্যাকেজিং যন্ত্রপাতি, 3C সরঞ্জাম এবং ইনজেকশন ছাঁচনির্মাণ মেশিনের জন্য বায়ুসংক্রান্ত সার্কিট

     • বায়ুসংক্রান্ত পরিদর্শন এবং পরীক্ষা jigs জন্য এয়ার লাইন বিভাজন

7. ইনস্টলেশন নোট

     • কোন burrs সঙ্গে লম্বভাবে টিউব কাটা; burrs সিলিং রিং স্ক্র্যাচ এবং বায়ু ফুটো হতে পারে.

     • টিউবিং সম্পূর্ণরূপে নীচে ঠেলে এবং নিরাপদে কলার লক টিউবিং মুক্তি নিশ্চিত করুন.

     • জল, তেল বা শক্তিশালী ক্ষয়কারী তরলের জন্য নয়। শুধুমাত্র সংকুচিত বায়ু এবং ভ্যাকুয়াম পরিষেবার জন্য।

     • প্লাস্টিকের ক্র্যাকিং প্রতিরোধ করতে জয়েন্ট রুটে বারবার বাঁকানো এড়িয়ে চলুন।
