KQ2V সিরিজের বায়ুসংক্রান্ত পুশ-ইন ফিটিং

SOLH KQ2V সিরিজ বায়ুসংক্রান্ত পুশ-ইন এল শাখার ফিটিংস | SMC KQ2V সমতুল্য

ব্র্যান্ড: SOLH by Richge Technology | KQ2V এক-টাচ বায়ুসংক্রান্ত এল সংযোগকারী পরিবার

1. পণ্য ওভারভিউ

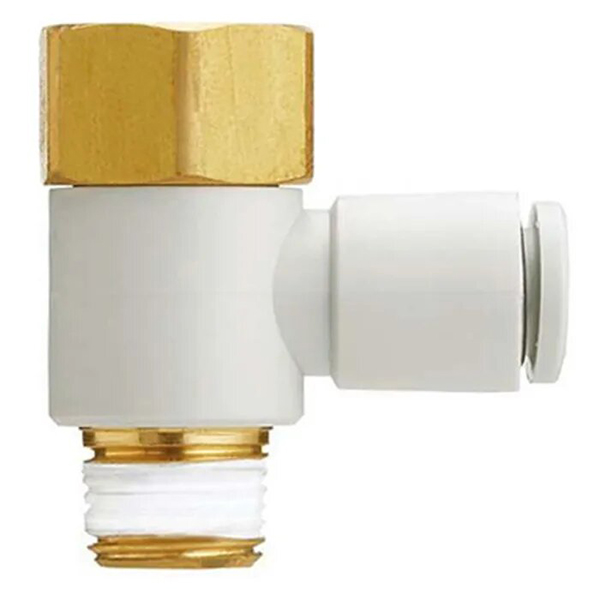

     SOLH KQ2V সিরিজ হল পুরুষ-থ্রেড L-টাইপ পুশ-ইন নিউম্যাটিক ফিটিংস যার একাধিক শাখা ভেরিয়েন্ট। বায়ুর উত্স বিতরণ এবং বায়ুসংক্রান্ত সার্কিটগুলিতে পাইপলাইনের দিক পরিবর্তনের জন্য ডিজাইন করা হয়েছে। SMC KQ2V সিরিজের সাথে সম্পূর্ণভাবে বিনিময়যোগ্য। সাদা ইঞ্জিনিয়ারিং প্লাস্টিক বডি এবং নিকেল-ধাতুপট্টাবৃত পিতলের সুতো দিয়ে নির্মিত। আঠালো ছাড়া দ্রুত সমাবেশ. PU এবং PA বায়ুসংক্রান্ত টিউবিংয়ের সাথে সামঞ্জস্যপূর্ণ। অটোমেশন যন্ত্রপাতি, ভ্যাকুয়াম পিক অ্যান্ড প্লেস এবং সিলিন্ডার পাইপিং সিস্টেমে ব্যাপকভাবে স্থাপন করা হয়েছে।

  বিভিন্ন লেআউট প্রয়োজনীয়তার জন্য পাঁচটি উপ-মডেল:

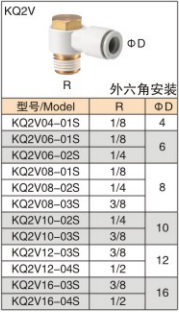

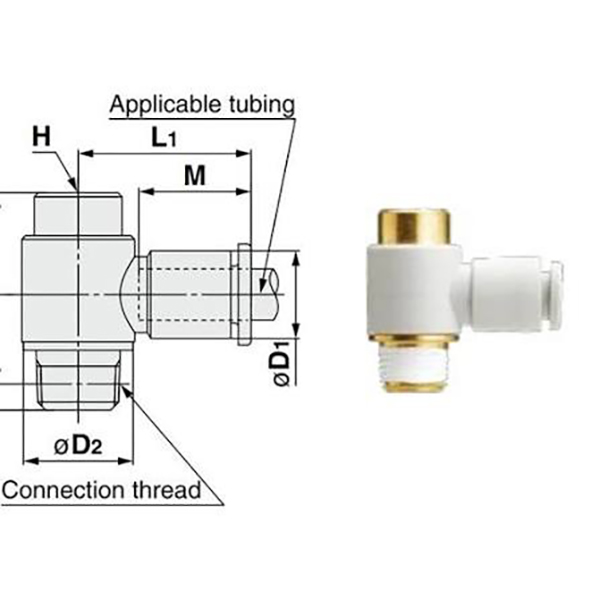

     KQ2V: স্ট্যান্ডার্ড এল টাইপ একক আউটলেট, এক্সটার্নাল হেক্স মাউন্টিং, 1-ইন 1-আউট

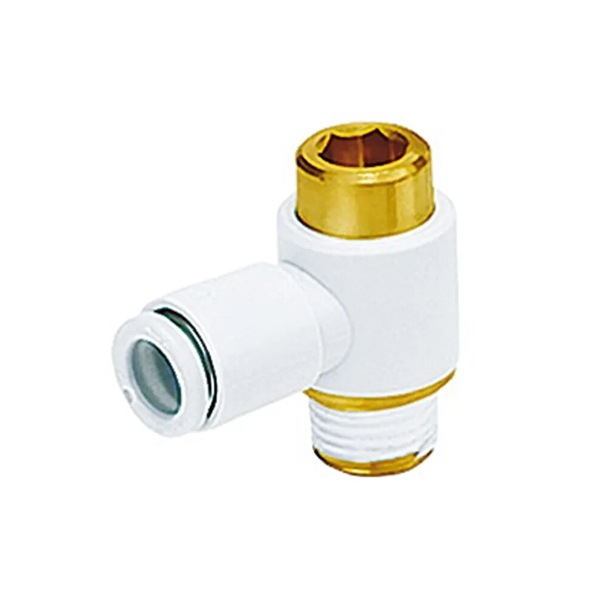

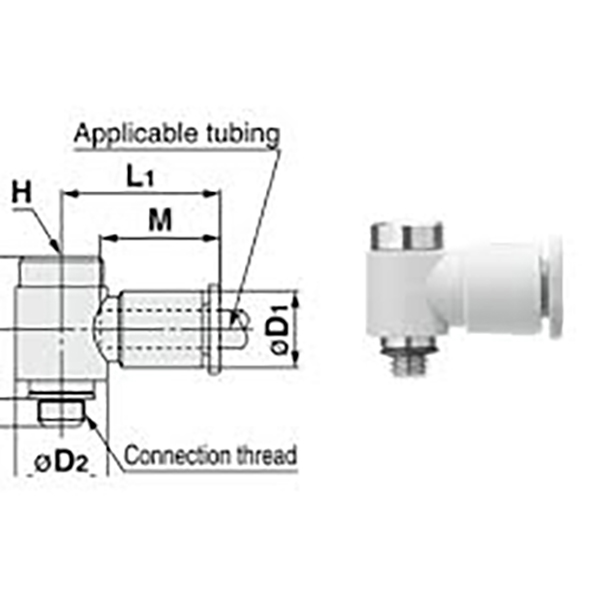

     KQ2VS: স্ট্যান্ডার্ড এল টাইপ একক আউটলেট, অভ্যন্তরীণ হেক্স সকেট মাউন্টিং, 1-ইন 1-আউট

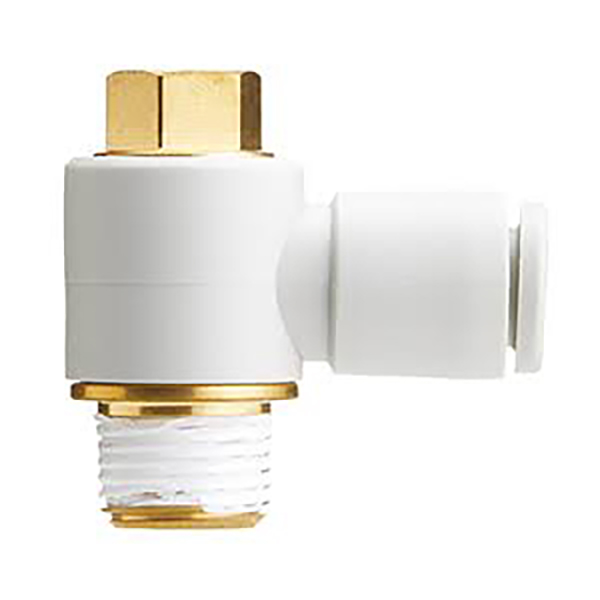

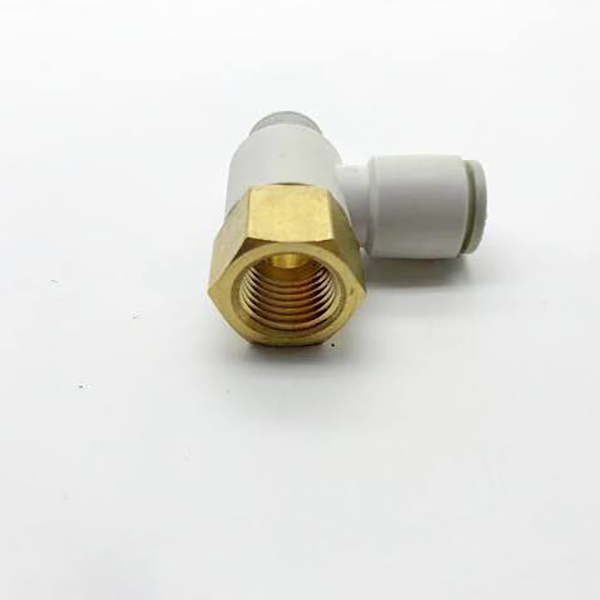

     KQ2VF: ক্যাসকেডেবল এল ফিটিং, পুরুষ R থ্রেড + মহিলা Rc থ্রেড, সিরিজ সংযোগ উপলব্ধ, 1-ইন 1-আউট

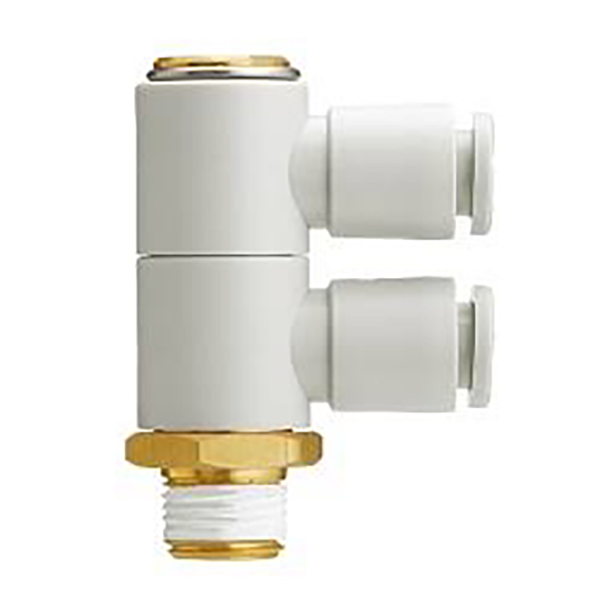

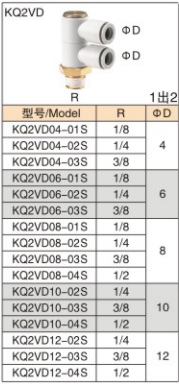

    KQ2VD: উল্লম্ব 1-থেকে-2 শাখা ফিটিং, একটি পুরুষ থ্রেড ইনলেট, দুটি সমান-ব্যাসের পায়ের পাতার মোজাবিশেষ আউটলেট

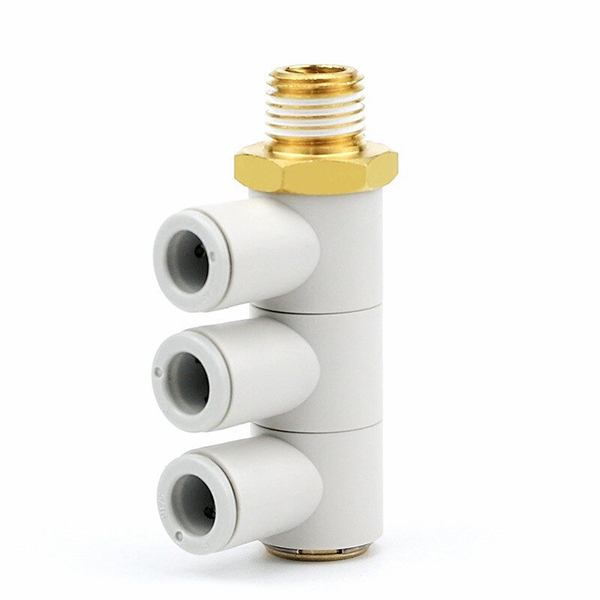

     KQ2VT: উল্লম্ব 1-থেকে-3 শাখা ফিটিং, একটি পুরুষ থ্রেড ইনলেট, তিনটি সমান-ব্যাসের পায়ের পাতার মোজাবিশেষ আউটলেট

2. মডেল কোড ব্যাখ্যা

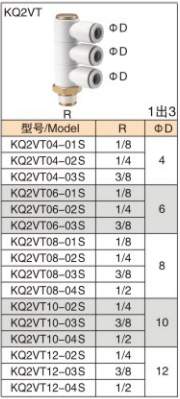

  উদাহরণ: KQ2VD04-01S

      KQ2V = সিরিজ বেস কোড

      D  T/S/F = স্ট্রাকচার প্রত্যয়

     D: 1-থেকে-2 উল্লম্ব শাখা

     T: 1-থেকে-3 উল্লম্ব শাখা

     S: অভ্যন্তরীণ হেক্স এল কনুই

      F: ক্যাসকেডেবল এল কনুই

     কোনো প্রত্যয় নেই: এক্সটার্নাল হেক্স স্ট্যান্ডার্ড এল কনুই

     04 = টিউবের বাইরের ব্যাস ΦD: 4 মিমি

     01S = পুরুষ থ্রেড R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. স্পেসিফিকেশন সারাংশ সারণী

4. উপাদান এবং অপারেটিং শর্তাবলী

5. সাব-মডেল বৈশিষ্ট্য

     • KQ2V (বহিরাগত হেক্স এল কনুই): রেঞ্চ শক্ত করার জন্য বাহ্যিক হেক্স থ্রেড শেষ সহ স্ট্যান্ডার্ড এল কনুই। সর্বাধিক বহুল ব্যবহৃত মৌলিক প্রকার, সর্বাধিক Φ16 বড় আকারের টিউবিং সমর্থন করে।

     • KQ2VS (অভ্যন্তরীণ হেক্স এল কনুই): থ্রেড পোর্টে কাউন্টারবোর অভ্যন্তরীণ হেক্স। সীমাবদ্ধ সংকীর্ণ ইনস্টলেশন স্থান জন্য ডিজাইন. M5 ছোট থ্রেড ভেরিয়েন্ট ক্ষুদ্রাকৃতির সিলিন্ডারের সাথে মেলে।

     • KQ2VF (ক্যাসকেডেবল এল কনুই): পুরুষ R থ্রেড এবং মহিলা Rc থ্রেড দিয়ে সজ্জিত। মাল্টি-পাথ ব্রাঞ্চিংয়ের জন্য একাধিক ফিটিং সিরিজে সংযুক্ত করা যেতে পারে, বহুগুণ ব্লকের জন্য প্রয়োজনীয়তা হ্রাস করে।

     • KQ2VD (উল্লম্ব 1-থেকে-2 শাখা): একক থ্রেডেড এয়ার ইনলেট, উল্লম্বভাবে দুটি সমান টিউবিং আউটলেটে বিভক্ত। কমপ্যাক্ট 1-ইন-2-আউট এয়ার ডিস্ট্রিবিউশন, মোট ফিটিং সংখ্যা হ্রাস করে।

     • KQ2VT (উল্লম্ব 1-থেকে-3 শাখা): একক থ্রেডেড এয়ার ইনলেট, উল্লম্বভাবে তিনটি সমান টিউবিং আউটলেটে বিভক্ত। মিনি এয়ার ম্যানিফোল্ড, সাধারণত অটোমেশনে মাল্টি-সাকশন-কাপ এয়ার ডিস্ট্রিবিউশনের জন্য ব্যবহৃত হয়।

6. ইনস্টলেশন নির্দেশাবলী

     •  কাটা নল শেষ লম্ব এবং সমতল. লকিং নিশ্চিত করতে আপনি একটি "ক্লিক" শুনতে না পাওয়া পর্যন্ত সরাসরি ফিটিংয়ে টিউব ঢোকান।

     •  টিউব অপসারণ: ফিটিং করার সময় সাদা রিলিজ কলার টিপুন এবং একই সাথে টিউবগুলিকে বাইরের দিকে টানুন।

     •  থ্রেড উপর PTFE টেপ মোড়ানো. শুধুমাত্র হেক্স বিভাগে আঁট; ফাটল রোধ করতে প্লাস্টিকের শরীরে কখনই টর্ক প্রয়োগ করবেন না।

     •  সিরিয়াল সংযোগে KQ2VF সিরিজের জন্য, বায়ু ফুটো এড়াতে সঠিক থ্রেড সিলিং নিশ্চিত করুন।

7. অ্যাপ্লিকেশন পরিস্থিতি

     • অটোমেশন যন্ত্রপাতি

     • রোবোটিক ভ্যাকুয়াম সাকশন কাপ সিস্টেম

     • বায়ুসংক্রান্ত সিলিন্ডারের জন্য বায়ু উত্স বিতরণ

     • উত্পাদন লাইনে বায়ুসংক্রান্ত সার্কিট

     • প্যাকেজিং যন্ত্রপাতি এবং টেস্ট ফিক্সচার এয়ার সার্কিট
