KQ2X / KQ2XD সিরিজ মাল্টি-ওয়ে পুশ-ইন ফিটিং হ্রাস করে

SOLH KQ2X / KQ2XD সিরিজ হ্রাসকারী Y এবং মাল্টি-ওয়ে পুশ-ইন ফিটিং | SMC সমতুল্য বায়ুসংক্রান্ত স্প্লিটার

ব্র্যান্ড: SOLH by Richge Technology | SMC KQ2X / KQ2XD রিডুসিং ওয়াই এবং 4-ওয়ে পুশ-ইন স্প্লিটার প্রতিস্থাপন

1. পণ্য ওভারভিউ

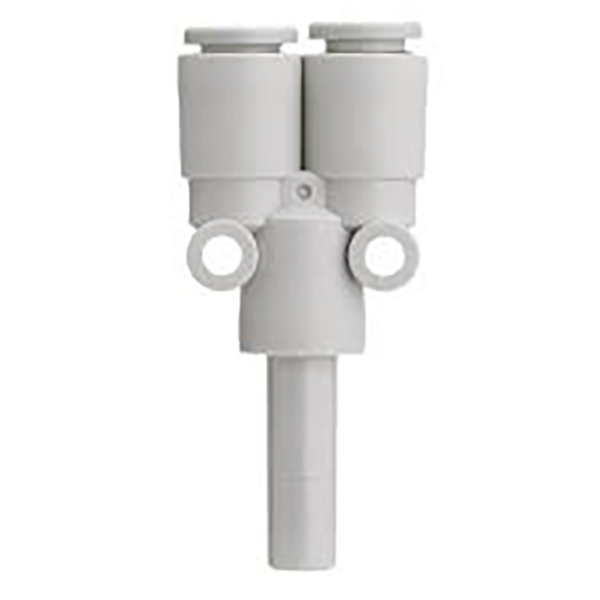

KQ2X সিরিজ: Y-টাইপ স্প্লিটার হ্রাস করা, 1 ইন 2 আউট

     KQ2X হল একটি Y-আকৃতির 1-থেকে-2 পুশ-ইন ফিটিং হ্রাসকারী৷ পোর্ট ② একটি একক স্টেম পোর্ট; পোর্ট ① দুটি অভিন্ন পুশ-ইন পোর্ট নিয়ে গঠিত। এটি একটি ইনকামিং এয়ার স্ট্রীমকে দুটি সমান-ব্যাসের আউটপুটে বিভক্ত করে বিভিন্ন ইনলেট এবং আউটলেট টিউব আকারের সাথে, বায়ুসংক্রান্ত সার্কিট এবং ভ্যাকুয়াম লাইন বিতরণের জন্য পাইপলাইন শাখাগুলি হ্রাস এবং উপলব্ধি করে।

     উপাদান: পিবিটি প্লাস্টিক বডি, এনবিআর সিলিং রিং। PU / PA বায়ুসংক্রান্ত টিউবিংয়ের সাথে সামঞ্জস্যপূর্ণ। দ্রুত পুশ-টু-কানেক্ট সমাবেশ, কোনো PTFE টেপের প্রয়োজন নেই।

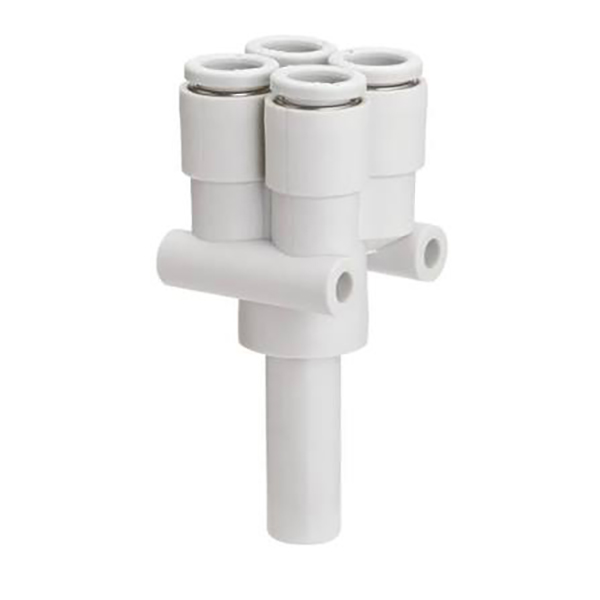

KQ2XD সিরিজ: ক্রস টাইপ 4-ওয়ে স্প্লিটার, 1 ইন 4 আউট

     KQ2XD হল একটি 1-থেকে-4 হ্রাসকারী মাল্টি-পোর্ট পুশ-ইন ফিটিং। পোর্ট ② একটি একক স্টেম পোর্ট; পোর্ট ① চারটি অভিন্ন পুশ-ইন পোর্ট প্রদান করে। এটি একটি এয়ার সাপ্লাইকে চারটি সমান-ব্যাসের শাখায় বিভক্ত করে ডিজাইন কমিয়ে মাউন্ট করার জায়গা বাঁচায়। মাল্টি-স্টেশন ক্ষুদ্রাকৃতি ভ্যাকুয়াম বা বায়ুসংক্রান্ত বিতরণের জন্য আদর্শ।

KQ2X এর মতো উপাদান: PBT বডি + NBR সিল, পুশ-ইন স্ট্রাকচার, PU এবং নাইলন এয়ার টিউবিংয়ের সাথে সামঞ্জস্যপূর্ণ।

2. মডেল কোড ব্যাখ্যা

KQ2X সিরিজ

  বিন্যাস: KQ2XXX-XX
     প্রথম দুটি সংখ্যা: দুটি শাখা বন্দরের টিউব OD (পোর্ট ①)
     শেষ দুটি সংখ্যা: মূল খাঁড়ি বন্দরের স্টেম বাইরের ব্যাস (পোর্ট ②)
     উদাহরণ: KQ2X04-06 → পোর্ট ①: দুই × Φ4 পুশ-ইন পোর্ট; পোর্ট ②: Φ6 স্টেম

KQ2XD সিরিজ

   বিন্যাস: KQ2XDXX-XX
     প্রথম দুটি সংখ্যা: চারটি শাখা বন্দরের টিউব OD (পোর্ট ①)
     শেষ দুটি সংখ্যা: মূল খাঁড়ি বন্দরের স্টেম বাইরের ব্যাস (পোর্ট ②)
     উদাহরণ: KQ2XD04-06 → পোর্ট ① এ চার × Φ4 পোর্ট; পোর্ট ②: Φ6 স্টেম

3. মূল প্রযুক্তিগত স্পেসিফিকেশন এবং ইনস্টলেশন গাইড

ইনস্টলেশন নির্দেশাবলী

     • বর্গাকারভাবে এবং উল্লম্বভাবে টিউব কাটুন, বসার আগ পর্যন্ত ফিটিংয়ে সম্পূর্ণরূপে ঢোকান।

     • টিউব অপসারণ করতে: প্রথমে প্রেস রিলিজ রিং, তারপর টিউবটি টানুন।

পার্থক্য নির্দেশিকা

     • KQ2X: 1টি খাঁড়ি, 2টি আউটলেট (Y-টাইপ 2-ওয়ে স্প্লিটার)

     • KQ2XD: 1টি খাঁড়ি, 4টি আউটলেট (ক্রস 4-ওয়ে স্প্লিটার)

অ্যাপ্লিকেশন দৃশ্যকল্প

     • অটোমেশনে একাধিক সাকশন কাপের জন্য ভ্যাকুয়াম সার্কিট বিতরণ

     • ছোট জিগস, 3C এবং প্যাকেজিং সরঞ্জামের জন্য বায়ুসংক্রান্ত শাখা

     • মাল্টি-স্টেশন ক্ষুদ্রাকার ভ্যাকুয়াম মডিউলগুলির জন্য কমপ্যাক্ট বহুগুণ

     • রোবোটিক এন্ড ইফেক্টর এয়ার লাইন বিভক্ত করা কম পদচিহ্নের সাথে
