KQ2Z সিরিজ শাখা ইউনিভার্সাল পুরুষ কনুই

SOLH KQ2Z মাল্টি-পোর্ট ম্যানিফোল্ড পুশ-ইন ফিটিং, SMC KQ2Z সমতুল্য বায়ুসংক্রান্ত স্প্লিটার। চারটি উপ-প্রকার: 1-ইন-2, স্ট্যাকযোগ্য KQ2ZF, 1-in-4 KQ2ZD এবং 1-in-6 KQ2ZT। নিকেল-ধাতুপট্টাবৃত পিতল থ্রেড সহ PBT বডি, ভ্যাকুয়াম এবং পজিটিভ প্রেসার সার্কিটের জন্য PU/PA টিউবের সাথে সামঞ্জস্যপূর্ণ। রিচ টেকনোলজি অটোমেশন এয়ার ডিস্ট্রিবিউশনের জন্য স্থিতিশীল স্টক এবং নির্ভরযোগ্য উত্পাদন সরবরাহ করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

KQ2Z সিরিজ মাল্টি-পোর্ট ম্যানিফোল্ড পুশ-ইন ফিটিং | SMC KQ2Z সমতুল্য বায়ুসংক্রান্ত স্প্লিটার

ব্র্যান্ড: SOLH by Richge Technology | KQ2Z মাল্টি-আউটলেট বায়ুসংক্রান্ত ম্যানিফোল্ড ওয়ান-টাচ ফিটিং

1. পণ্য ওভারভিউ

KQ2Z সিরিজ SOLH KQ2 বায়ুসংক্রান্ত এক-টাচ ফিটিং পরিবারের অন্তর্গত। এটি পুরুষ থ্রেড মাল্টি-শাখা ম্যানিফোল্ড ফিটিং, এতে একক এয়ার ইনলেট এবং একাধিক যুগপত টিউব আউটলেট রয়েছে। টুল-মুক্ত টিউবিং সন্নিবেশ এবং অপসারণের জন্য পুশ-টু-কানেক্ট ডিজাইন, বায়ুসংক্রান্ত সিস্টেমে কেন্দ্রীভূত বায়ু বিতরণের জন্য ব্যবহৃত হয়। চারটি উপ-মডেল উপলব্ধ:

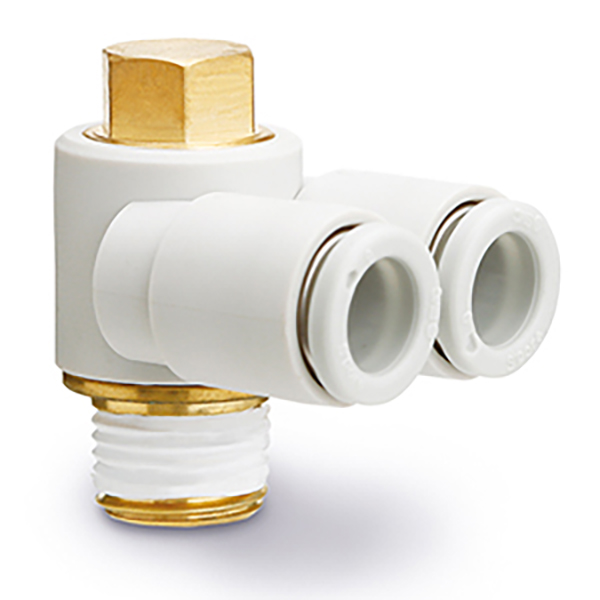

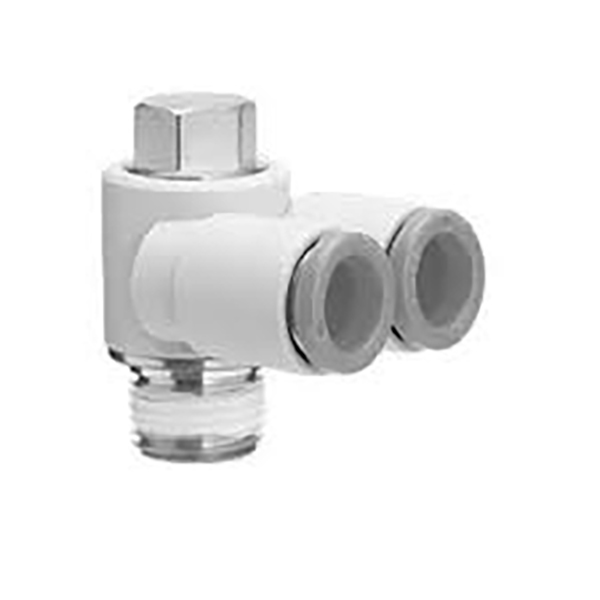

KQ2Z: 1-ইন 2-আউট ডুয়াল পোর্ট, এক্সটার্নাল হেক্স মাউন্টিং

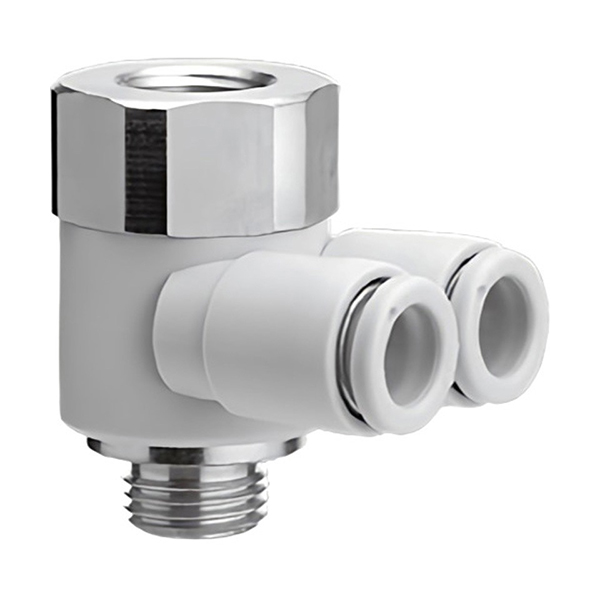

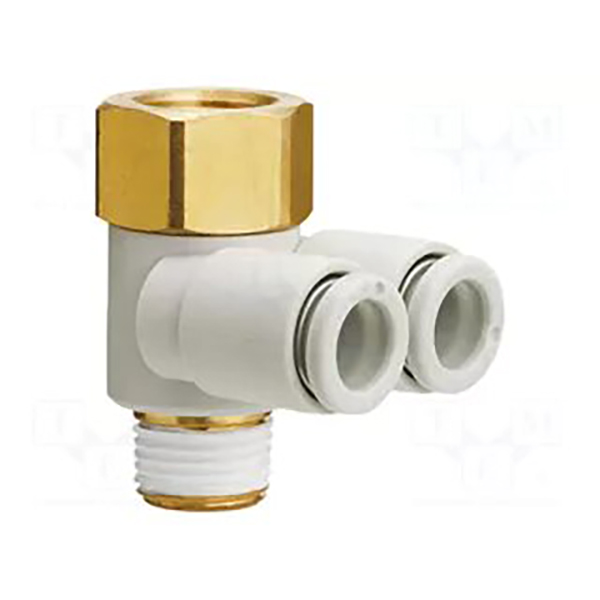

KQ2ZF: 1-ইন 2-আউট স্ট্যাকেবল ম্যানিফোল্ড, অতিরিক্ত মেনিফোল্ড ক্যাসকেড করার জন্য উপরের Rc মহিলা থ্রেড

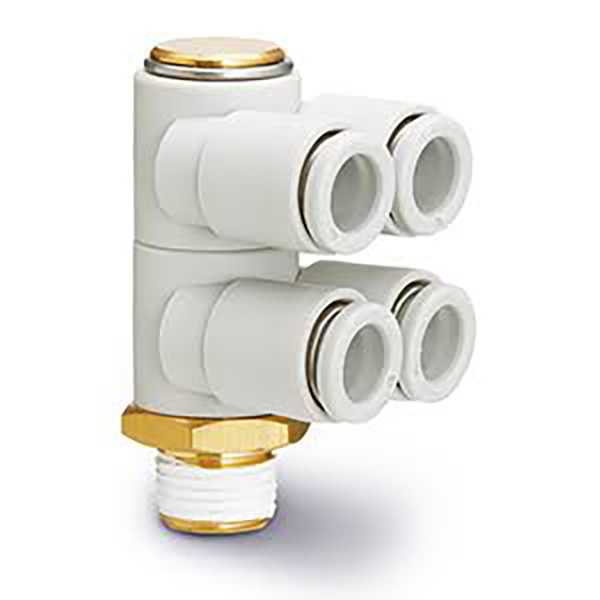

KQ2ZD: 1-ইন 4-আউট চার-পথ শাখা বহুগুণ

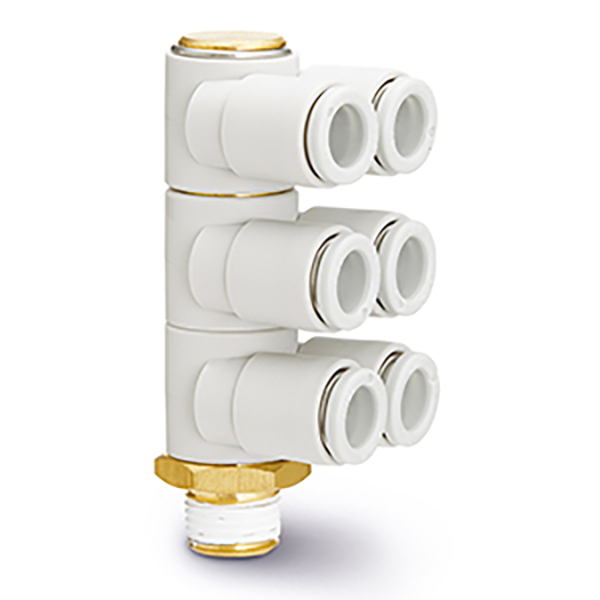

KQ2ZT: 1-ইন 6-আউট ছয়-পথ শাখা বহুগুণ

মূল সুবিধা: কম্প্যাক্ট বহুগুণ নকশা ইনস্টলেশন স্থান সংরক্ষণ. নিকেল-ধাতুপট্টাবৃত পিতল সুতো সহ PBT বডি। PU/PA বায়ুসংক্রান্ত টিউবিংয়ের সাথে সামঞ্জস্যপূর্ণ, উভয় ইতিবাচক চাপ এবং ভ্যাকুয়াম সার্কিটের জন্য কাজ করে। আসল SMC KQ2Z ফিটিংসের জন্য সরাসরি ড্রপ-ইন প্রতিস্থাপন।

2. মডেল কোড ব্যাখ্যা

বিন্যাস: KQ2Z □□ - □□S

KQ2Z: মাল্টি-পোর্ট ব্রাঞ্চ ম্যানিফোল্ড ফিটিং এর জন্য সিরিজ কোড
□□: টিউবের বাইরের ব্যাস ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

প্রত্যয়:

01S02S/03S/04S: ইম্পেরিয়াল R পুরুষ টেপার থ্রেড (1/8",1/4",3/8",1/2")
M5: মেট্রিক পুরুষ থ্রেড M5×0.8

KQ2ZF: স্ট্যাকযোগ্য সংস্করণ, নিম্ন R পুরুষ থ্রেড + উপরের Rc মহিলা থ্রেড। আউটলেট পরিমাণ প্রসারিত করতে একাধিক KQ2ZF এন্ড-টু-এন্ড সংযুক্ত করা যেতে পারে।

3. সম্পূর্ণ মডেল তালিকা

3.1 KQ2Z (1-ইন 2-আউট, এক্সটার্নাল হেক্স মাউন্ট)

মডেল	পুরুষ থ্রেড আর	টিউব ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	আর৩/৮	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	আর৩/৮	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	আর৩/৮	10
KQ2Z12-03S	আর৩/৮	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1-ইন 2-আউট স্ট্যাকেবল টাইপ, R + Rc থ্রেড)

মডেল	আর/আরসি থ্রেড	টিউব ΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	আর৩/৮	10
KQ2ZF12-03S	আর৩/৮	12
KQ2ZF12-04S	R1/2	12

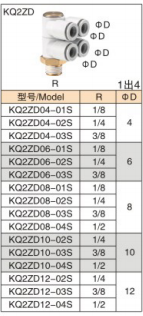

3.3 KQ2ZD (1-ইন 4-আউট)

মডেল	পুরুষ থ্রেড আর	টিউব ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	আর৩/৮	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	আর৩/৮	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	আর৩/৮	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	আর৩/৮	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	আর৩/৮	12
KQ2ZD12-04S	R1/2	12

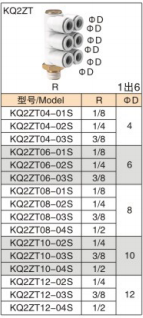

3.4 KQ2ZT (1-এর মধ্যে 6-আউট)

মডেল	পুরুষ থ্রেড আর	টিউব ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	আর৩/৮	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	আর৩/৮	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	আর৩/৮	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	আর৩/৮	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	আর৩/৮	12
KQ2ZT12-04S	R1/2	12

4. উপাদান এবং প্রযুক্তিগত বিশেষ উল্লেখ

আইটেম	প্যারামিটার
শরীরের উপাদান	PBT ইঞ্জিনিয়ারিং প্লাস্টিক, উচ্চ শক্তি এবং প্রভাব প্রতিরোধের
থ্রেড উপাদান	নিকেল-ধাতুপট্টাবৃত পিতল, বিরোধী জং এবং জারা প্রতিরোধী
সীল আংটি	এনবিআর নাইট্রিল রাবার
সামঞ্জস্যপূর্ণ টিউবিং	PU টিউব, PA নাইলন বায়ুসংক্রান্ত টিউব
কাজের চাপ	0~1.0MPa, ভ্যাকুয়াম নেতিবাচক চাপের জন্য প্রযোজ্য
অপারেটিং তাপমাত্রা	-20℃ ~ +60℃
সংযোগ পদ্ধতি	পুশ-ইন ফিটিং; টিউবিং সন্নিবেশ / অপসারণ করতে প্রেস রিলিজ রিং

5. আবেদনের পরিস্থিতি

• অটোমেশন যন্ত্রপাতি, রোবোটিক সাকশন কাপ অ্যারে: একক এয়ার সোর্স মাল্টি-পাথ ডিস্ট্রিবিউশন, প্রথাগত ম্যানিফোল্ড ব্লক প্রতিস্থাপন এবং ইনস্টলেশন পদচিহ্ন সংরক্ষণ করুন

• একাধিক সিলিন্ডারের জন্য সিঙ্ক্রোনাইজড বায়ু সরবরাহ, কমপ্যাক্ট ভালভ দ্বীপের চারপাশে কেন্দ্রীভূত পাইপিং

• চাহিদা অনুযায়ী আউটলেটের পরিমাণ, নমনীয় বহুগুণ সমাবেশ প্রসারিত করতে KQ2ZF সিরিজে স্ট্যাক করা যেতে পারে

• আমদানি প্রতিস্থাপন, SMC KQ2Z সিরিজের ম্যানিফোল্ড ফিটিংগুলির জন্য ড্রপ-ইন প্রতিস্থাপন

6. ইনস্টলেশন নোট

• টিউবের শেষটি উল্লম্বভাবে সমতল কাটুন, নির্ভরযোগ্য সিলিংয়ের জন্য ফিটিং নীচে টিউবিং সম্পূর্ণরূপে ঢোকান।

• পুরুষ থ্রেডগুলিতে অল্প পরিমাণে PTFE টেপ মুড়ে দিন, প্লাস্টিকের বডি ক্র্যাকিং এড়াতে মাঝারি টাইটিং টর্ক প্রয়োগ করুন।

• টিউব অপসারণ: সাদা রিলিজ রিং টিপুন এবং টিউবটি একই সাথে বাইরের দিকে টানুন।

• ক্যাসকেডেড KQ2ZF অ্যাপ্লিকেশনের জন্য, থ্রেড সিল করার গ্যারান্টি। মাল্টি-স্টেজ স্ট্যাকিংয়ের পরে রেট করা চাপ অতিক্রম করবেন না।
